Como escolher a válvula de esfera certa para aplicações industriais | Válvula GEKO

As válvulas de esfera são um dos tipos de válvulas de bloqueio e controle mais utilizados em sistemas industriais modernos. Com um elemento de vedação esférico que permite a passagem direta do fluxo, as válvulas de esfera oferecem operação rápida com um quarto de volta, baixa resistência ao fluxo, vedação estanque confiável e manutenção simplificada. No entanto, com dezenas de modelos, materiais de corpo, classes de pressão e soluções de vedação disponíveis, muitos engenheiros têm dificuldade em selecionar uma válvula de esfera adequada que corresponda ao fluido de processo específico, às condições de operação e ao orçamento do projeto. Este guia detalha todos os fatores críticos para a escolha da válvula de esfera ideal para aplicações industriais, evitando falhas prematuras, paradas não planejadas e custos operacionais excessivos.

1. Confirme os parâmetros de funcionamento.

O primeiro passo na seleção de uma válvula de esfera é esclarecer os dados operacionais essenciais, que estabelecem a base para todas as decisões de configuração subsequentes.

Fluido de trabalho: Água, gás natural, vapor, óleo, solvente químico, lama, fluido corrosivo ou meio criogênico. As propriedades do fluido determinam o material do corpo, dos componentes internos e da sede da válvula.

Pressão de operação: Pressão nominal, pressão máxima de desligamento e possível sobrepressão. Selecione a classe de pressão correspondente (Classe 150, Classe 300, Classe 600, PN16, PN25, PN40 etc.).

Temperatura de operação: Baixa temperatura, temperatura normal, temperatura média ou alta. A temperatura limita diretamente o material de vedação que pode ser utilizado.

Requisitos de vazão: Somente serviço de bloqueio total ou modulação parcial de vazão. As válvulas de esfera padrão são otimizadas para serviço liga/desliga; as válvulas de esfera com porta em V segmentada são recomendadas para regulação de vazão.

Vazão e diâmetro da tubulação: Combine o diâmetro interno da válvula com o diâmetro da tubulação; escolha o modelo de passagem plena ou reduzida de acordo com a necessidade.

2. Selecione o estilo do design do corpo da válvula de esfera

As válvulas de esfera industriais são divididas em vários designs estruturais para diferentes cenários:

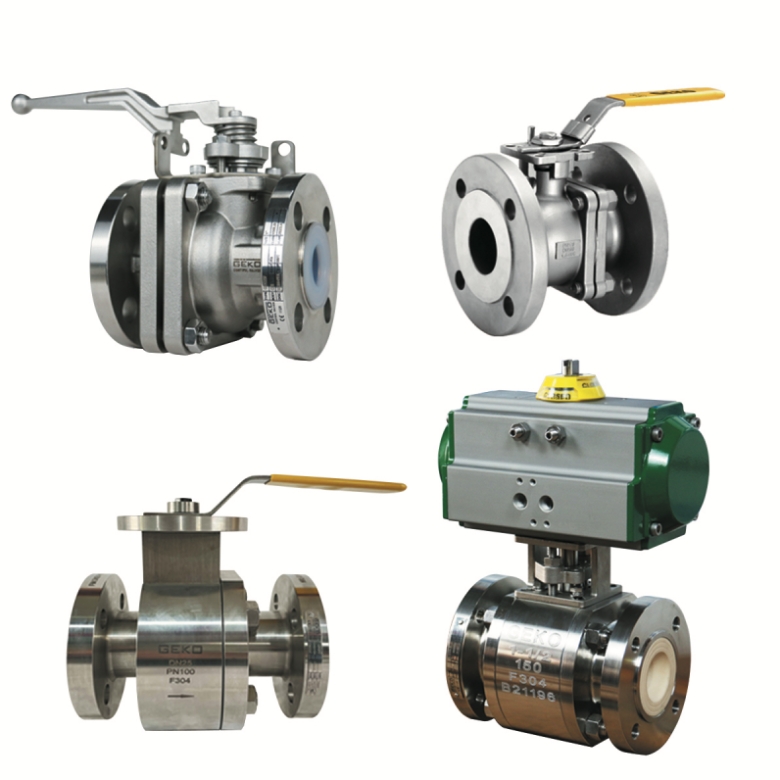

Válvula de esfera flutuante

A esfera é sustentada apenas por dois assentos. Estrutura simples e econômica. Ideal para tubulações de baixa e média pressão. Amplamente utilizada em tratamento de água, sistemas de aquecimento e tubulações químicas em geral.

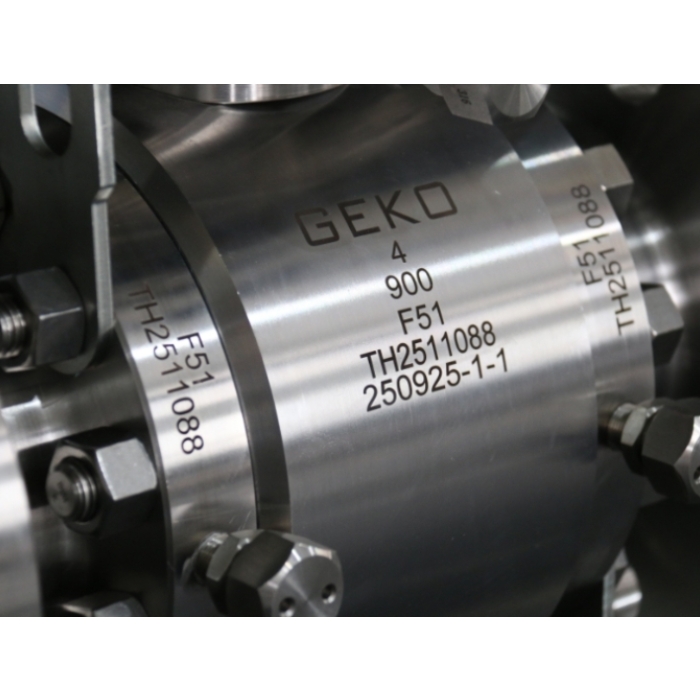

Válvula de esfera com montagem em munhão

Esfera fixa suportada por eixos de apoio superior e inferior. Baixo atrito na sede, excelente desempenho sob alta pressão e grandes diâmetros. Ideal para tubulações de transmissão de gás natural, petroquímica e usinas de energia.

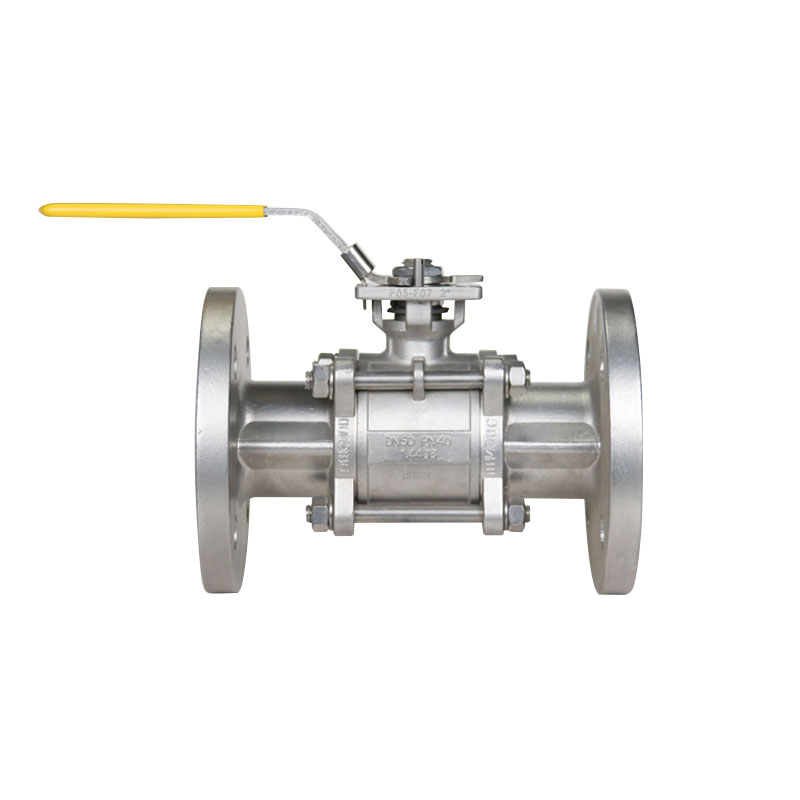

Válvula de esfera de 3 peças

Estrutura modular de três peças. Manutenção em linha facilitada, sem a necessidade de remover toda a válvula da tubulação. Ideal para sistemas que exigem revisões frequentes, como indústrias alimentícias e de química fina.

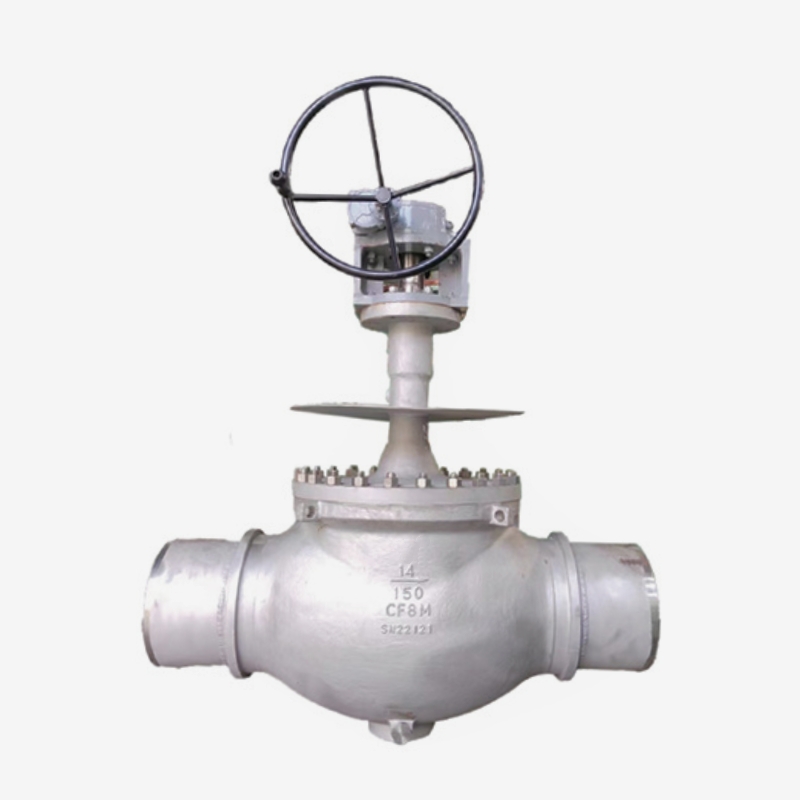

Válvula de esfera de entrada superior

A manutenção pode ser feita pela parte superior da válvula sem desconectar os flanges, sendo amplamente utilizada em aplicações em gasodutos subterrâneos e estações de gás natural.

3. Seleção de Materiais para a Carroceria e Acabamentos

A compatibilidade do material com o meio de processo é fundamental para evitar corrosão, erosão e vazamentos.

Aço carbono WCB: Adequado para vapor de alta temperatura, óleo em geral e água industrial não corrosiva; amplamente utilizado nas indústrias de energia e térmica.

Aço inoxidável SS304/SS316: Para uso em água, ácidos fracos, álcalis e meios químicos comuns.

Aço-liga: Para condições de trabalho de alta temperatura, alta pressão e presença de hidrogênio.

Aço inoxidável duplex: Para água do mar, salmoura e ambientes fortemente corrosivos.

4. Material do Assento e da Vedação

O material de vedação determina a estanqueidade e a faixa de temperatura de serviço:

PTFE / RPTFE: Excelente resistência química, para meios abaixo de 200°C, meios industriais limpos em geral.

Nylon, Peek: Maior resistência ao desgaste, adequado para meios contendo partículas sólidas minúsculas.

Vedação metal-metal: Para serviços com fluidos e vapor em altas temperaturas, altas pressões e altas velocidades, capaz de obter uma vedação hermética com contato metal-metal.

5. Tipo de conexão final

Selecione o método de conexão com base na instalação, manutenção e nível de pressão:

Conexão flangeada: desmontagem conveniente, vedação estável; comum em tubulações industriais de grande porte e alta pressão.

Conexão roscada: Principalmente válvulas de pequeno porte para tubulações auxiliares de baixa pressão.

Conexão por solda de topo/solda de encaixe: Perfeita para alta pressão, alta temperatura e fluidos perigosos, com risco zero de vazamento.

6. Seleção do atuador

A operação manual ou o controle automático dependem do projeto do sistema:

Válvula de esfera manual (acionamento por alavanca/engrenagem): Simples, de baixo custo, usada para acionamento ocasional de interruptores.

Válvula de esfera pneumática: Comutação rápida, à prova de explosão opcional, a escolha mais popular para processos industriais automatizados.

Válvula de esfera elétrica: Adequada para locais sem ar comprimido, conveniente para controle remoto por PLC.

Atuador hidráulico: Para válvulas de esfera de serviço pesado, de diâmetro ultragrande e alto torque.

7. Referência de Cenários de Aplicação Chave

Tubulação auxiliar de usina elétrica: Válvula de esfera em aço carbono com montagem em munhão, conexão flangeada, opção de sede metálica para fluidos de alta temperatura.

Indústria de tratamento de água: Válvula de esfera flutuante em aço inoxidável com sede macia em PTFE

Gasoduto de transmissão de gás natural: Válvula de esfera com munhão, design antiestático e à prova de fogo

Meio químico corrosivo: válvula de esfera em aço inoxidável 316 ou aço duplex com sedes macias resistentes à corrosão.

Indústria de alimentos e bebidas: Válvula de esfera sanitária em aço inoxidável com conexão de grampo

8. Recursos de segurança adicionais importantes

Para condições de trabalho industriais perigosas, devem ser consideradas configurações adicionais:

Design à prova de fogo: Impede vazamentos em grande escala caso a vedação derreta durante um incêndio.

Dispositivo antiestático: Descarrega a eletricidade estática, evitando o risco de explosão em meios inflamáveis.

Haste à prova de ejeção: Impede a ejeção da haste sob pressão interna.

Dispositivo de travamento: Trava na posição aberta/trava na posição fechada para evitar operação incorreta.

Conclusão

Escolher a válvula de esfera industrial correta não se resume a simplesmente combinar o diâmetro da tubulação e a pressão nominal. Os engenheiros precisam avaliar de forma abrangente o fluido de trabalho, a temperatura, a pressão, o projeto estrutural, os materiais, os métodos de conexão e os modos de acionamento. Uma seleção inadequada pode levar a vazamentos internos, travamentos, envelhecimento acelerado da vedação e manutenção frequente.

A GEKO oferece uma linha completa de válvulas de esfera flutuantes, válvulas de esfera com montagem em munhão e válvulas de esfera de três peças com diversas configurações de materiais para atender às demandas personalizadas de usinas de energia, indústrias petroquímicas, de tratamento de água, aquecimento e gás natural. Entre em contato com nossa equipe técnica para obter suporte profissional na seleção de válvulas de esfera para seus projetos industriais.
