Seleção de válvulas de esfera facilitada: tipos, aplicações e dicas.
As válvulas de esfera são os dispositivos de controle de fluidos mais versáteis em sistemas de tubulação industrial modernos. Conhecidas por sua operação rápida com um quarto de volta, vedação hermética, estrutura compacta e longa vida útil, as válvulas de esfera são amplamente utilizadas para isolar ou regular gases, líquidos e pastas em diversos setores industriais. No entanto, devido às múltiplas estruturas de válvulas, tipos de vedação, diâmetros internos e opções de acionamento, muitos engenheiros e compradores enfrentam dificuldades na hora da seleção. Este artigo simplifica a seleção de válvulas de esfera, esclarecendo os tipos mais comuns, as aplicações industriais típicas e dicas práticas para ajudá-lo a escolher a válvula de esfera industrial correta para suas condições de trabalho.
1. Tipos comuns de válvulas de esfera industriais
Compreender a classificação das válvulas de esfera é fundamental para uma seleção correta. As válvulas de esfera industriais são classificadas principalmente por estrutura, formato do furo, método de vedação e tipo de operação.
1.1 Válvula de esfera flutuante versus válvula de esfera com montagem em munhão
Válvulas de esfera flutuantes As válvulas de esfera flutuante possuem uma esfera livre que depende de pressão média para garantir a vedação. Com estrutura simples e vantagens de custo-benefício, as válvulas de esfera flutuante são ideais para tubulações de pequeno porte, baixa e média pressão. São amplamente utilizadas para isolamento geral e controle de fluxo em sistemas de tratamento de água, HVAC e sistemas químicos leves.

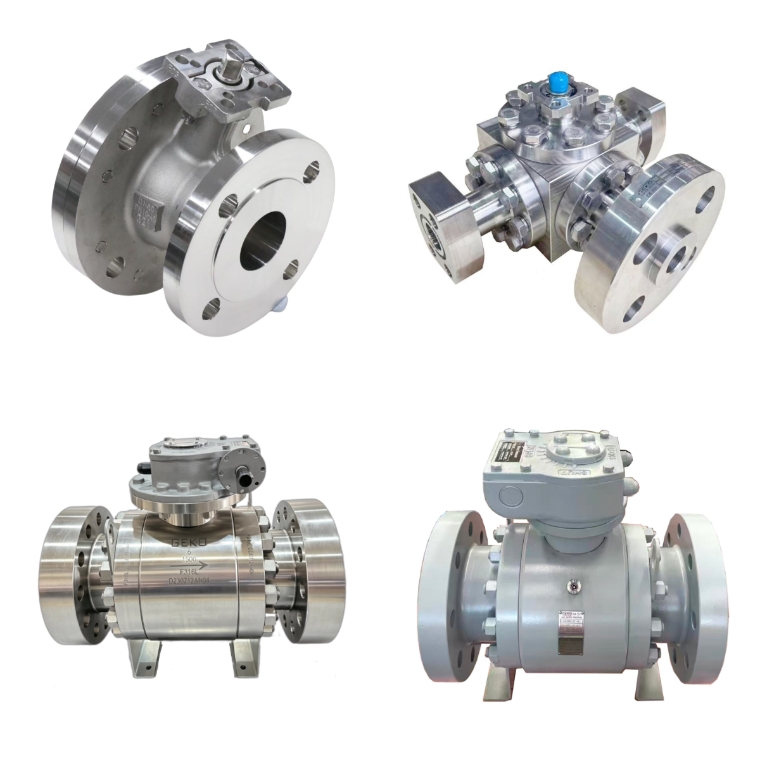

Válvulas de esfera com montagem em munhão Adotam munhões fixos superior e inferior para travar a esfera no lugar. Esse projeto estrutural reduz significativamente o torque de operação e o desgaste da sede, permitindo uma operação estável em condições de grande porte, alta pressão e ciclos frequentes. As válvulas de esfera com munhão são a solução preferida para oleodutos e gasodutos de grande porte, linhas de processo petroquímico e sistemas de transmissão de longa distância.
1.2 Válvula de esfera de passagem plena vs. Válvula de esfera de passagem reduzida
Válvulas de esfera de passagem plena Possuem um furo reto idêntico ao diâmetro interno do tubo, proporcionando uma perda de pressão mínima e permitindo a limpeza com pigs. São adequados para tubulações de alto fluxo e sistemas que exigem baixa resistência ao fluxo e fácil manutenção.
Válvulas de esfera com porta reduzida Possuem um diâmetro interno menor e mais aerodinâmico. São mais leves e econômicas, atendendo aos requisitos normais de isolamento. As válvulas de esfera com passagem reduzida são amplamente utilizadas em tubulações industriais em geral, onde não são necessárias perdas de pressão ultrabaixas nem a necessidade de limpeza com pigs.
1.3 Válvula de esfera com sede macia versus sede metálica
Válvulas de esfera com sede macia Utilizam PTFE ou outros materiais poliméricos para vedação, alcançando estanqueidade total em temperaturas normais. Apresentam bom desempenho em água limpa, gases e meios químicos não abrasivos, além de baixo torque de operação e vedação confiável.
Válvulas de esfera com sede metálica Adotam vedação rígida metal-metal com superfícies de sede endurecidas ou revestidas com liga metálica. Com alta resistência à temperatura, alta pressão e abrasão, as válvulas de esfera com sede metálica suportam fluidos abrasivos, ciclos térmicos e meios corrosivos que as vedações macias não resistem.
1.4 Válvulas de esfera manuais e acionadas

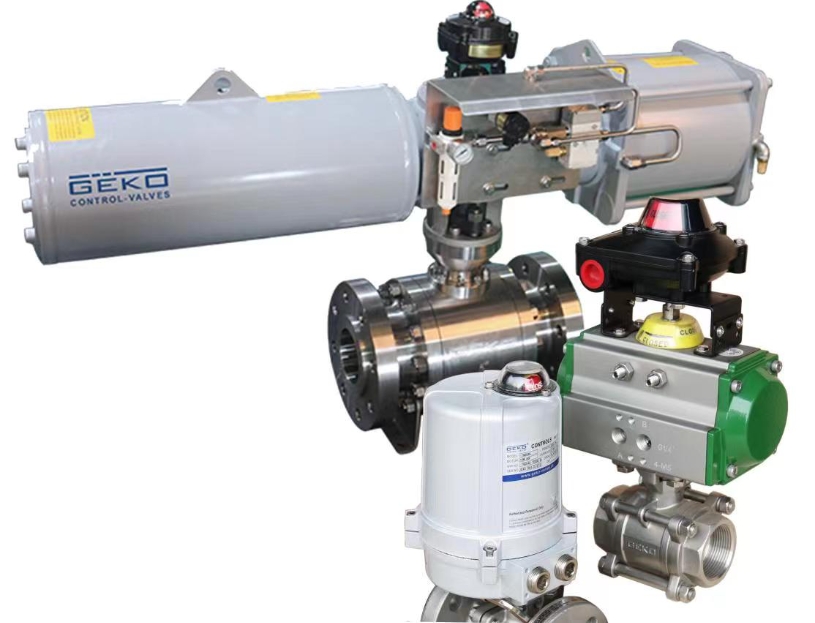

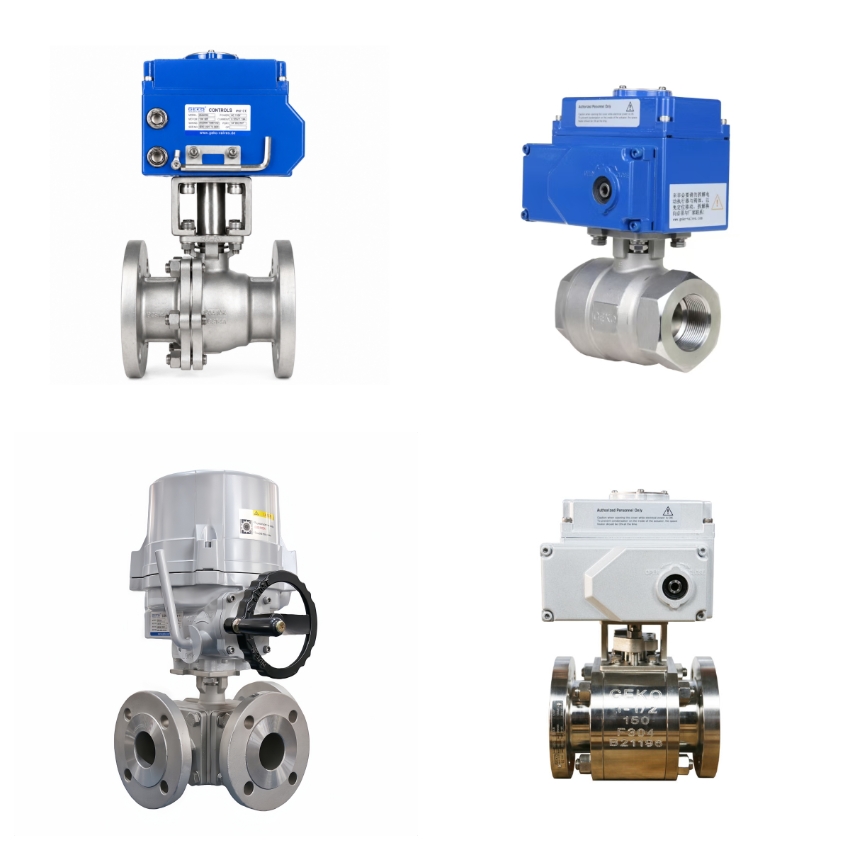

As válvulas de esfera manuais são adequadas para operação de baixa frequência e controle simples de tubulações. Para sistemas industriais automatizados, válvulas de esfera acionadas pneumaticamente e válvulas de esfera com acionamento elétrico São opções convencionais. As válvulas de esfera pneumáticas oferecem comutação rápida e desempenho à prova de explosão, enquanto as válvulas de esfera elétricas permitem controle remoto e regulação precisa do fluxo para sistemas de tubulação inteligentes.
2. Aplicações industriais de válvulas de esfera
Os diferentes tipos de válvulas de esfera correspondem a cenários industriais específicos. A seleção de válvulas adequadas ao fluido do processo, à temperatura, à pressão e à frequência de operação garante um desempenho estável a longo prazo.
Tratamento de água e HVACAs válvulas de esfera flutuantes com sede macia e as válvulas de esfera com passagem reduzida são comumente usadas em tubulações de abastecimento de água, drenagem e circulação de ar condicionado.
Indústria Química e PetroquímicaAs válvulas de esfera com sede metálica e as válvulas de esfera anticorrosivas são aplicadas em processos com fluidos corrosivos, de alta temperatura e abrasivos.
Transmissão de petróleo e gásAs válvulas de esfera com montagem em munhão e as válvulas de esfera de passagem plena garantem isolamento seguro, baixa perda de pressão e facilitam a limpeza de dutos com pigs.
Energia Elétrica e TérmicaVálvulas de esfera com sede metálica resistentes a altas temperaturas adaptam-se a condições de trabalho com vapor, ciclos térmicos e alta pressão.
Indústria de Processos AutomatizadosAs válvulas de esfera com acionamento pneumático e elétrico permitem comutação automática, monitoramento remoto e controle inteligente de fluxo.
3. Dicas práticas para a seleção de válvulas de esfera
Siga estas dicas simples e profissionais para evitar erros de seleção e melhorar a estabilidade do sistema de tubulação:
Combine a estrutura com a pressão e o tamanho.Escolha válvulas de esfera flutuantes para tubulações de baixa pressão de pequeno porte e válvulas de esfera com montagem em munhão para serviços de alta pressão de grande porte.
Selecione o tipo de vedação pelo meio.Utilize sedes macias para fluidos limpos em temperatura normal e sedes metálicas para fluidos de alta temperatura, abrasivos e corrosivos.
Escolha o tipo de furo de acordo com a demanda de vazão.Selecione válvulas de esfera de passagem plena para baixa perda de pressão e requisitos de limpeza com pigs; use válvulas de esfera de passagem reduzida para isolamento geral econômico.
Selecione o modo de atuação de forma adequada.Utilize atuadores pneumáticos para ambientes à prova de explosão e atuadores elétricos para controle remoto inteligente.
Verifique a classificação de temperatura e pressão.Sempre verifique a classe da válvula e a adaptabilidade do material a condições extremas de trabalho para evitar vazamentos e deformações.
4. Por que escolher as válvulas de esfera GEKO?
A GEKO Valve oferece uma linha completa de válvulas de esfera industriais de alto desempenho, incluindo válvulas de esfera flutuantes, válvulas de esfera com montagem em munhão, válvulas de esfera de passagem plena e reduzida, válvulas de esfera com sede macia e com sede metálica, além de conjuntos de válvulas de esfera com acionamento pneumático e elétrico personalizados. Todas as válvulas são fabricadas de acordo com normas internacionais, proporcionando vedação estável, baixa manutenção e longa vida útil para sistemas de tubulação industrial em todo o mundo.
