Válvulas de esfera: Noções básicas, tipos, aplicações e critérios de seleção.
As válvulas de esfera são componentes fundamentais de controle de fluxo de um quarto de volta, amplamente adotadas em sistemas de tubulação industrial em todo o mundo. Reconhecidas por sua estrutura compacta, operação rápida de abertura/fechamento de 90 graus, vedação estanque confiável e durabilidade excepcional, as válvulas de esfera industriais superam as válvulas de gaveta e globo tradicionais na maioria dos cenários de isolamento e regulação de fluidos. Para projetistas de sistemas, engenheiros e equipes de compras, compreender as classificações de válvulas de esfera, as aplicações específicas da indústria e os critérios de seleção padronizados é essencial para eliminar falhas em tubulações, reduzir custos de manutenção e otimizar a eficiência operacional do sistema. Este guia "Válvulas de Esfera 101" fornece conhecimento profissional sistemático e fácil de entender para a seleção precisa de válvulas de esfera.
1. Principais tipos de válvulas de esfera industriais
As válvulas de esfera industriais são classificadas por projeto estrutural, especificação do furo, configuração de vedação e método de acionamento. Cada tipo apresenta características de desempenho únicas e condições de trabalho aplicáveis específicas:
1.1 Válvula de esfera flutuante e válvula de esfera com montagem em munhão
Válvulas de esfera flutuantes As válvulas de esfera flutuante apresentam uma estrutura de esfera livre, sem suporte de eixo fixo. Sob pressão média, a esfera pressiona firmemente contra a sede a jusante, garantindo uma vedação hermética. Com uma estrutura simples e leve, além de vantagens em termos de custo, as válvulas de esfera flutuante são a escolha ideal para tubulações convencionais de pequeno porte e baixa a média pressão, sendo amplamente utilizadas em tratamento de água, sistemas de climatização (HVAC) e sistemas de fluidos industriais em geral.

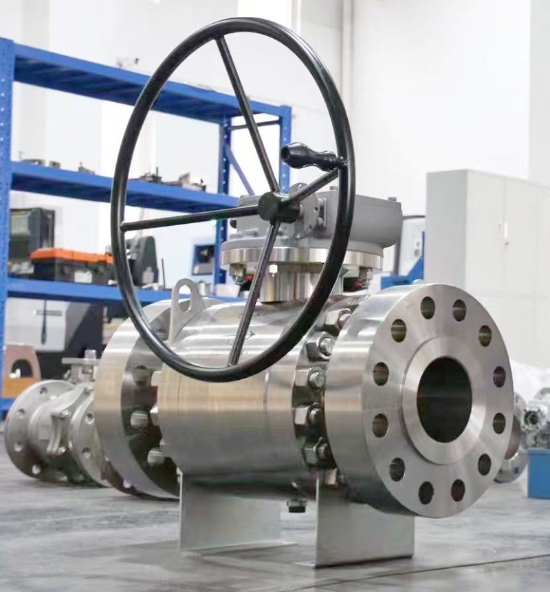

Válvulas de esfera com montagem em munhão Adotam um design de suporte fixo duplo, superior e inferior, que trava a esfera em uma posição estável. Essa estrutura reduz efetivamente a pressão na sede de vedação e o torque de operação, minimizando o desgaste e prolongando a vida útil. Adequadas para cenários de trabalho de grande porte, alta pressão e alta frequência, as válvulas de esfera com munhão são a principal solução para serviço pesado em sistemas de transmissão de petróleo e gás, refino petroquímico e tubulações industriais de longa distância.
1.2 Válvula de esfera de passagem plena e válvula de esfera de passagem reduzida
Válvulas de esfera de passagem plena São projetados com um furo passante que corresponde ao diâmetro interno do tubo, alcançando resistência ao fluxo praticamente nula e queda de pressão ultrabaixa na tubulação. Esse design permite operações completas de limpeza e remoção de dutos com pigs, tornando-o ideal para dutos de transmissão de alto fluxo e linhas principais de processo que exigem passagem de fluido desobstruída e manutenção diária facilitada.
Válvulas de esfera com porta reduzida Adota uma estrutura simplificada com diâmetro reduzido, caracterizada por menor peso, volume e custos de fabricação mais baixos. Embora a passagem do fluxo seja ligeiramente estreita, atende plenamente às exigências convencionais de isolamento e controle de fluxo. É a opção mais econômica para tubulações industriais comuns que não exigem requisitos rigorosos de baixa perda de pressão ou limpeza com pigs.
1.3 Válvula de esfera com sede macia e sede metálica

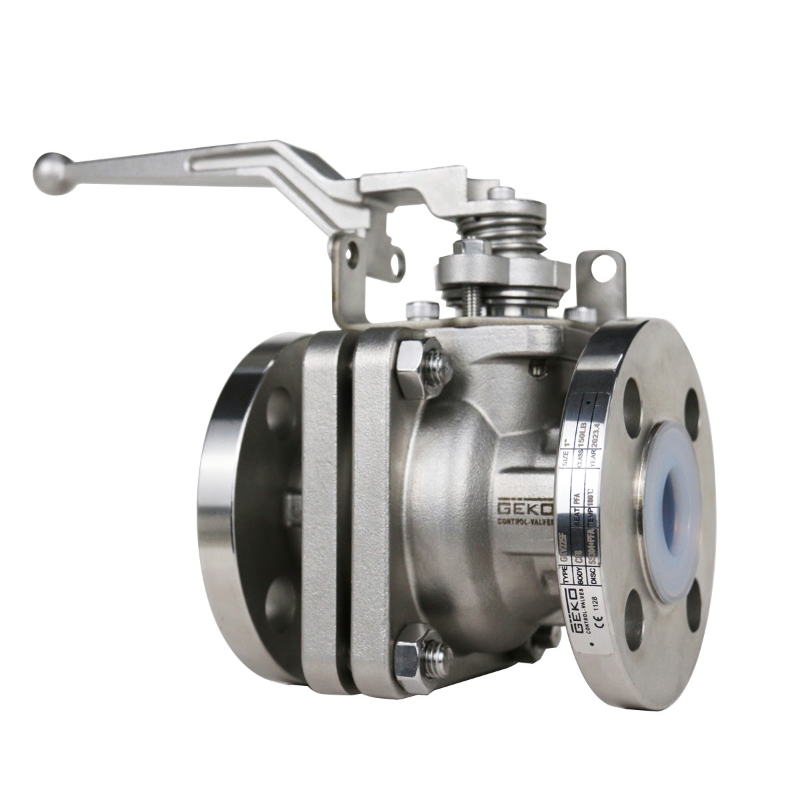

Válvulas de esfera com sede macia Utilizam materiais de vedação de PTFE e compósitos poliméricos de alto desempenho, alcançando vazamento zero absoluto em condições normais de temperatura e meio limpo. Com baixo coeficiente de atrito e desempenho de comutação flexível, são amplamente aplicados em água limpa, ar comprimido, gás natural e meios químicos convencionais não abrasivos.
Válvulas de esfera com sede metálica Adotam uma estrutura profissional de vedação rígida metal-metal com tratamento de revestimento duro em liga metálica nas superfícies de vedação. Apresentando excelente resistência a altas temperaturas, alta pressão e abrasão, podem operar de forma estável em ambientes agressivos, como lamas abrasivas, meios corrosivos e ciclos térmicos repetidos, solucionando os problemas de envelhecimento e falhas de materiais de vedação flexíveis.
1.4 Válvulas de esfera manuais e acionadas

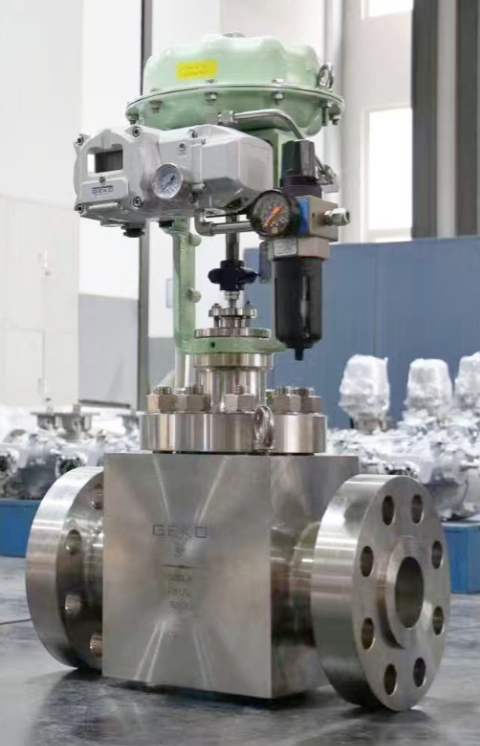

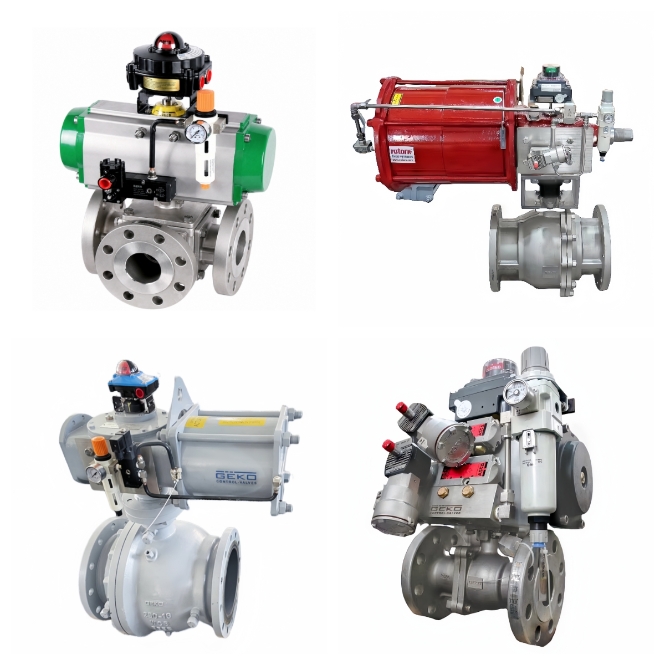

As válvulas de esfera manuais com acionamento por alavanca ou engrenagem são adequadas para cenários de controle manual de baixa frequência, com estrutura simples e baixo custo de manutenção. Para sistemas industriais automatizados modernos,válvulas de esfera acionadas pneumaticamente e válvulas de esfera com acionamento elétrico São configurações essenciais. As válvulas de esfera pneumáticas oferecem alta velocidade de comutação e desempenho confiável à prova de explosão para condições de trabalho inflamáveis e perigosas. As válvulas de esfera elétricas suportam modulação precisa de fluxo e conexão remota de sinais, integrando-se perfeitamente aos sistemas de controle inteligente PLC e SCADA.
2. Aplicações industriais comuns de válvulas de esfera
Os diferentes tipos de válvulas de esfera correspondem a cenários industriais específicos. A escolha adequada do tipo, com base nas características do processo, garante a operação estável e confiável da tubulação a longo prazo.
Sistemas de tratamento de água e climatizaçãoAs válvulas de esfera flutuantes com sede macia e as válvulas de esfera com passagem reduzida são amplamente utilizadas em tubulações de abastecimento de água, drenagem e circulação de ar condicionado central, equilibrando custo e estabilidade de vedação.
Indústria de petróleo e gásVálvulas de esfera de montagem em munhão de alta resistência e válvulas de esfera de passagem plena são adotadas para dutos de transmissão de longa distância, garantindo baixa perda de pressão e permitindo a manutenção profissional por meio de limpeza de dutos com pigs.
Plantas Químicas e PetroquímicasAs válvulas de esfera de alto desempenho com sede metálica e as válvulas de esfera anticorrosivas são configuradas para processos com fluidos de alta temperatura, corrosivos e abrasivos, adaptando-se a condições de serviço severas.
Geração de energia e energia térmicaAs válvulas de esfera com sede metálica resistentes a altas temperaturas são aplicadas em tubulações de vapor, sistemas de ciclo térmico e equipamentos de processo de alta pressão para resistir a mudanças extremas de temperatura e à abrasão do fluido.
Manufatura InteligenteVálvulas de esfera automatizadas com acionamento pneumático e elétrico permitem comutação não tripulada, monitoramento remoto e regulação precisa do fluxo para tubulações de produção inteligentes.
3. Critérios padrão para seleção de válvulas de esfera
A seleção de válvulas de esfera científicas deve seguir critérios padronizados, evitando a simples correspondência de tamanho. As principais regras de seleção abrangem estrutura, vedação, tipo de furo, acionamento e adaptação às condições de trabalho.
Critérios de Seleção EstruturalEscolha válvulas de esfera flutuantes para tubulações convencionais de pequeno diâmetro e baixa e média pressão; selecione válvulas de esfera com montagem em munhão para tubulações de grande diâmetro, alta pressão e ciclos de alta frequência.
Critérios de seleção de vedaçãoAdote válvulas de esfera com sede macia para fluidos limpos, não abrasivos e em temperatura normal que não exijam vazamentos; utilize válvulas de esfera com sede metálica para condições de trabalho severas, abrasivas e corrosivas, em ambientes de alta temperatura e pressão.
Critérios de seleção do tipo de furoPriorize válvulas de esfera de passagem plena para tubulações e sistemas de alto fluxo e baixa perda de pressão que exigem limpeza com pigs; escolha válvulas de esfera de passagem reduzida para cenários de isolamento geral, a fim de economizar custos do projeto.
Critérios de seleção de atuadoresConfigurar operação manual para comutação de baixa frequência; selecionar atuadores pneumáticos para áreas classificadas como à prova de explosão; adotar atuadores elétricos para controle remoto inteligente e regulação precisa do fluxo.
Critérios de adequação às condições de trabalhoVerifique a classe de pressão da válvula, o grau de resistência à temperatura e a compatibilidade do material de acordo com as características reais do fluido, a temperatura de operação e a pressão máxima de trabalho para evitar falhas de vedação e danos à válvula.
4. Principais benefícios das válvulas de esfera industriais de alta qualidade
As válvulas de esfera industriais de alta qualidade oferecem vantagens insubstituíveis para sistemas modernos de controle de fluidos, incluindo operação rápida de um quarto de volta, instalação compacta, vedação hermética, grande adaptabilidade a diferentes fluidos e baixo custo de manutenção a longo prazo. Seja para tubulações civis em geral ou para sistemas de processos industriais de alta exigência, as válvulas de esfera selecionadas corretamente podem melhorar efetivamente a eficiência operacional da tubulação e reduzir as taxas de falha do sistema.
5. GEKO Valve: Soluções Confiáveis em Válvulas de Esfera
A GEKO Valve oferece uma linha completa de válvulas de esfera industriais padronizadas e personalizadas, incluindo válvulas de esfera flutuantes, válvulas de esfera com montagem em munhão, válvulas de esfera de passagem plena e reduzida, válvulas de esfera com sede macia e com sede metálica, além de conjuntos completos de válvulas de esfera com acionamento pneumático/elétrico. Todos os produtos atendem aos padrões industriais internacionais, com rigorosos controles de qualidade e desempenho estável. Oferecemos consultoria especializada para a seleção da válvula de esfera mais adequada às diferentes condições de trabalho industriais, fornecendo soluções de controle de fluidos de alta confiabilidade e baixa manutenção para projetos industriais globais.
