Como selecionar a válvula de esfera adequada para sua aplicação
A escolha da válvula de esfera correta é crucial para garantir a segurança da tubulação a longo prazo, minimizar o tempo de inatividade e evitar custos desnecessários de substituição. Com inúmeros modelos de válvulas, materiais de corpo, opções de vedação e mecanismos de acionamento disponíveis no mercado, muitos engenheiros de planta e equipes de compras têm dificuldade em encontrar válvulas de esfera que atendam às necessidades específicas de cada processo. Este guia prático apresenta os principais fatores a serem avaliados antes da compra, ajudando você a escolher uma válvula de esfera adequada e personalizada para sua aplicação.
1. Defina as propriedades do seu meio fluido.
O primeiro passo na seleção de uma válvula de esfera é analisar o fluido que circula na tubulação. As propriedades do fluido determinam diretamente o material do corpo da válvula, o material da sede e os requisitos de proteção contra corrosão.
Meios limpos e não corrosivos, como água e ar comprimido: as válvulas de esfera em aço carbono ou aço inoxidável com sedes de polímero funcionam perfeitamente para serviços gerais de isolamento.
Produtos químicos corrosivos, ácidos e álcalis: Escolha válvulas de esfera resistentes à corrosão, fabricadas em aço inoxidável, liga metálica ou com revestimento interno, para evitar a erosão química.
Meios abrasivos, incluindo lama e partículas minerais: Recomenda-se o uso de válvulas de esfera com sede metálica endurecida para resistir ao desgaste e prolongar a vida útil.
Fluidos de alta viscosidade ou pegajosos: O design especial e otimizado da cavidade da esfera evita o acúmulo e o travamento do fluido.
2. Confirme a faixa de pressão e temperatura de operação.
Cada válvula de esfera possui uma faixa de pressão e temperatura nominal. Nunca opere uma válvula além de sua faixa nominal, ou você corre o risco de vazamento, danos à sede ou até mesmo falha estrutural.

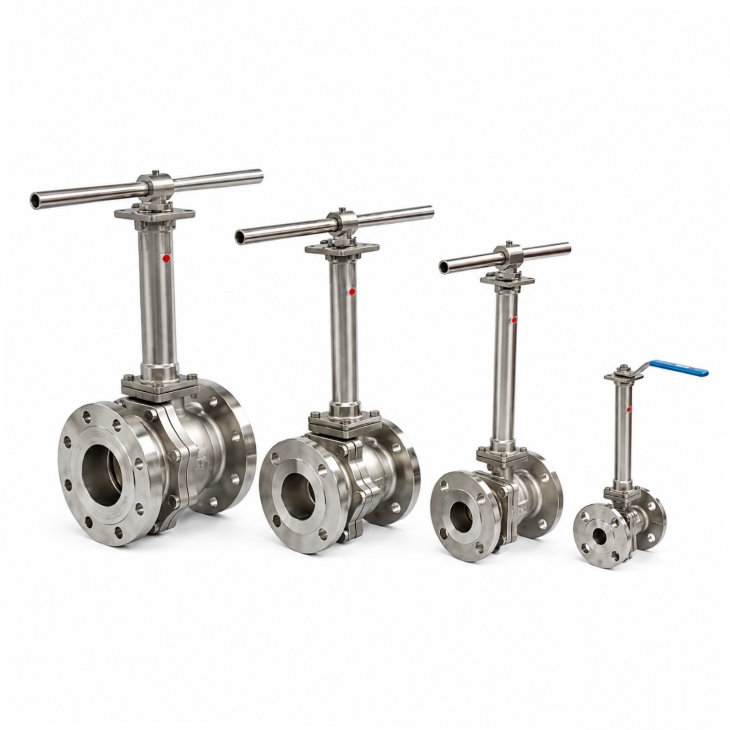

Para linhas de processo de alta pressão, são necessárias válvulas de esfera de classe de pressão robusta. Para serviços criogênicos, válvulas de esfera com tratamento especial para baixas temperaturas mantêm o desempenho de vedação sob frio extremo. Para aplicações com vapor ou óleo quente em altas temperaturas, válvulas de esfera com sede metálica são preferíveis às com sede de polímero macio, que se degradam com o calor.
3. Escolha o diâmetro interno e o tipo de conexão da extremidade.
A vazão necessária determina se você precisa de uma válvula de esfera de passagem plena ou reduzida. As válvulas de esfera de passagem plena proporcionam fluxo irrestrito e permitem a limpeza de dutos com pigs, sendo ideais para linhas de transferência de alta vazão. As válvulas de esfera de passagem reduzida oferecem economia de custos para aplicações de isolamento padrão, onde a perda de carga não é uma grande preocupação.

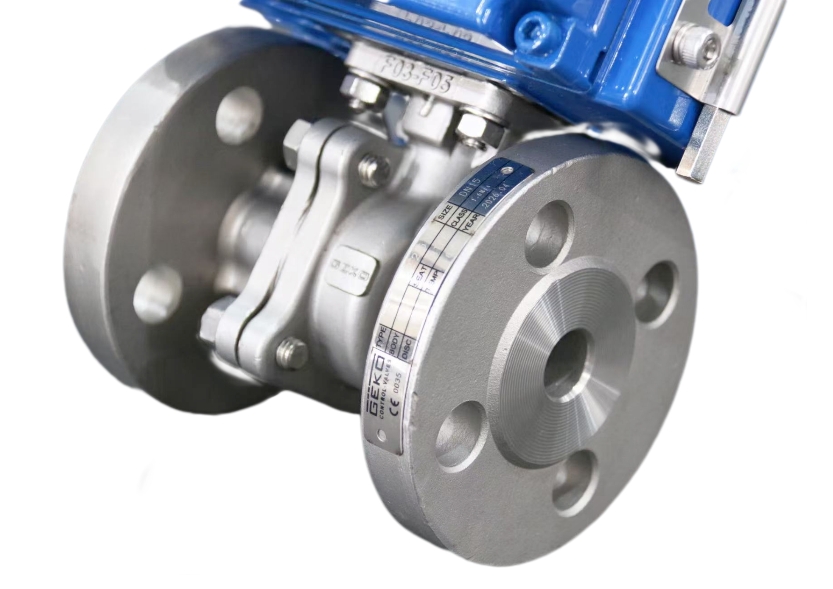

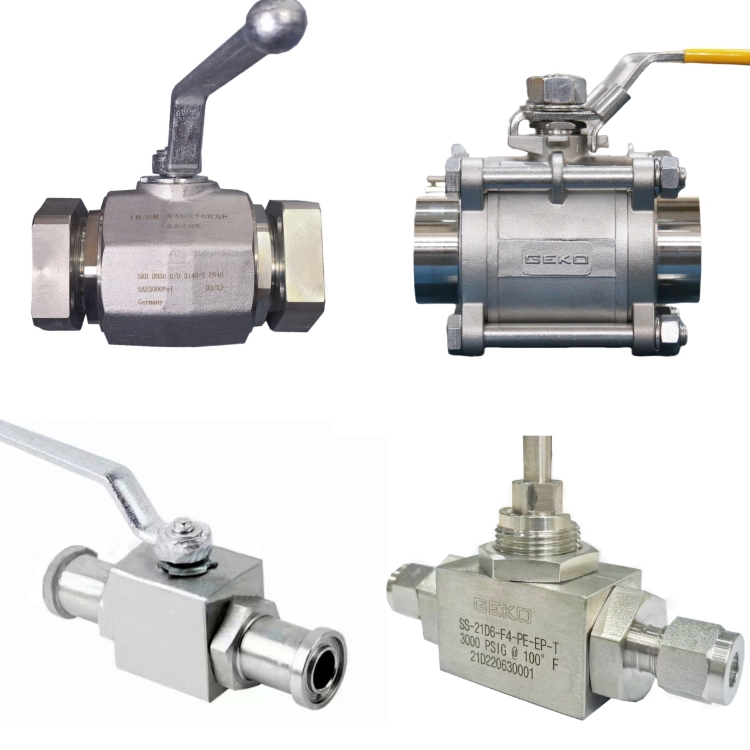

As conexões finais mais comuns incluem flanges, roscas e solda de topo. As válvulas de esfera com flange simplificam a instalação e a manutenção no local. As válvulas de esfera com solda de topo proporcionam excelente estanqueidade para tubulações permanentes de alta pressão, enquanto as válvulas de esfera com rosca são adequadas para tubulações auxiliares de pequeno diâmetro e baixa pressão.
4. Selecione os materiais de vedação e corpo adequados.
A seleção do material da sede busca o equilíbrio entre a estanqueidade da vedação e a adaptabilidade às condições de trabalho. Válvulas de esfera com sede macia proporcionam vedação hermética em temperaturas moderadas, enquanto válvulas de esfera com sede metálica suportam temperaturas extremas e serviços abrasivos.
Os materiais comuns para o corpo incluem aço carbono A105, aço inoxidável 304 e aço inoxidável 316. Opções de ligas especiais estão disponíveis para aplicações severamente corrosivas ou de alta temperatura.
5. Selecione Acionamento Manual ou Automatizado

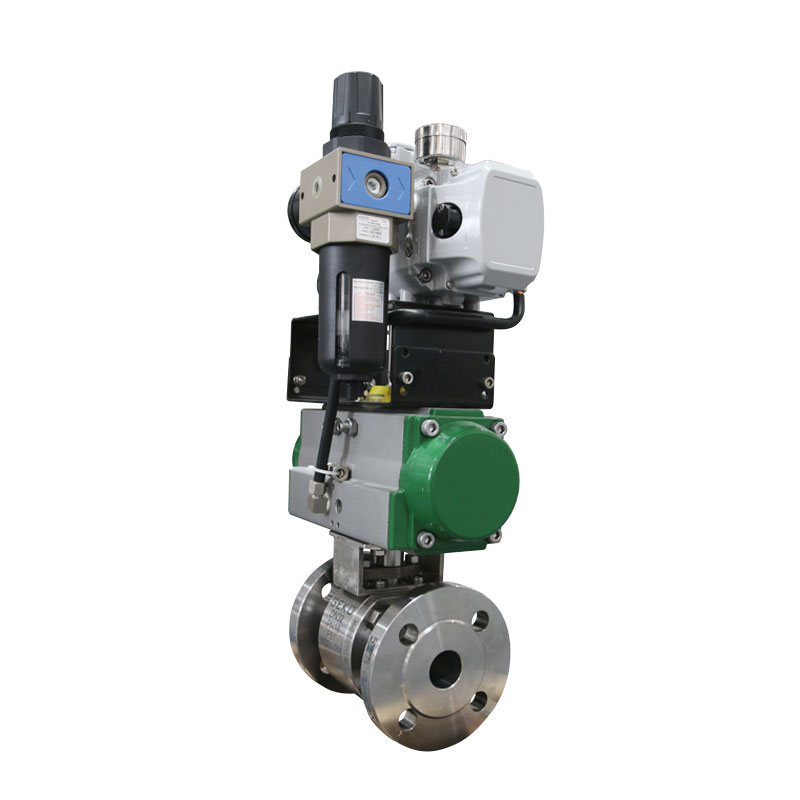

Considere a frequência de operação e o método de controle para sua instalação. Válvulas de esfera manuais com alavanca ou manivela são econômicas para operações ocasionais no local. Para plantas de processo automatizadas, válvulas de esfera pneumáticas e elétricas permitem o controle remoto de abertura e fechamento ou modulação. Atuadores pneumáticos são amplamente utilizados em ambientes com risco de explosão, enquanto atuadores elétricos são convenientes para estações não tripuladas sem suprimento de ar comprimido.
6. Analisar as normas e certificações do setor
Sempre verifique as normas relevantes do setor antes de finalizar as especificações da sua válvula. As válvulas de esfera com certificação API, ASME e ISO seguem protocolos rigorosos de fabricação e teste, garantindo qualidade consistente para projetos de petróleo e gás, química e energia. Para setores específicos, como água ou proteção contra incêndio, verifique se são necessárias aprovações adicionais.
7. Evite as armadilhas comuns na seleção de válvulas de esfera.
Selecionar a válvula apenas pelo tamanho nominal, sem verificar a classificação de pressão e temperatura.
Utilização de assentos macios em aplicações com pasta abrasiva ou em altas temperaturas
Ignorando a corrosão do meio e escolhendo um material de carroceria incompatível.
Conexão incompatível nas extremidades causa problemas de montagem no local.
O torque insuficiente do atuador faz com que a válvula não abra ou feche corretamente.
Soluções personalizadas em válvulas de esfera GEKO Valve
A GEKO Valve fornece válvulas de esfera personalizadas e padrão para atender a diversas necessidades de aplicação. Nossa equipe de engenharia analisa o fluido, a temperatura, a pressão e os requisitos de controle para recomendar a solução de válvula de esfera mais econômica. Todas as válvulas passam por testes de pressão na fábrica para garantir um desempenho confiável em seus sistemas de tubulação industrial.
