Seleção de válvulas de esfera facilitada: tipos, aplicações e dicas.

As válvulas de esfera são os componentes de controle de fluidos mais versáteis e amplamente utilizados em sistemas de tubulação industrial. Conhecidas por sua operação rápida com um quarto de volta, vedação hermética, estrutura compacta e longa vida útil, elas substituem as válvulas de gaveta e globo tradicionais na maioria das tubulações de processo. No entanto, com dezenas de tipos de válvulas de esfera e diversas condições de trabalho, muitos engenheiros têm dificuldades na seleção do modelo inadequado, o que leva a vazamentos, alta perda de pressão, travamento do atuador ou vida útil reduzida. Este guia simplifica a seleção de válvulas de esfera industriais, classificando-as por categorias principais, relacionando-as às aplicações industriais e resumindo dicas práticas de seleção para iniciantes e equipes de compras profissionais.

1. Tipos comuns de válvulas de esfera industriais

As válvulas de esfera podem ser classificadas por projeto estrutural, diâmetro interno, método de vedação e modo de acionamento. Cada tipo possui cenários de aplicação e limites de desempenho definidos:

• 1.1 Válvula de esfera flutuante e válvula de esfera com montagem em munhão

As válvulas de esfera flutuante apresentam uma estrutura de esfera livre e móvel, com construção simples e vantagens de custo. A esfera flutua sob pressão média e pressiona firmemente contra a sede a jusante para obter a vedação. Este tipo é ideal para tubulações convencionais de pequeno porte, baixa e média pressão, para isolamento geral e controle de fluxo.

As válvulas de esfera com montagem em munhão adotam estruturas de suporte fixas superior e inferior. A esfera é travada em posição, o que reduz significativamente o torque de operação e o atrito da sede. Elas se adaptam eficazmente a condições de trabalho de grande porte, alta pressão e ciclos de alta frequência, sendo a principal válvula de esfera para dutos de serviço pesado em sistemas de transmissão de petróleo e gás, petroquímica e de longa distância.

• 1.2 Válvula de esfera de passagem plena e válvula de esfera de passagem reduzida

As válvulas de esfera de passagem plena possuem um diâmetro interno compatível com o diâmetro da tubulação, proporcionando resistência ao fluxo praticamente nula e uma perda de carga ultrabaixa, típica de válvulas de esfera industriais. Elas são ideais para a limpeza de dutos com pigs e são amplamente utilizadas em sistemas e dutos de transmissão de alta vazão que exigem perda mínima de energia.

As válvulas de esfera de passagem reduzida adotam um diâmetro interno menor e mais aerodinâmico. Com peso mais leve e custo de fabricação reduzido, elas atendem aos requisitos de isolamento diário da maioria das tubulações convencionais e ajudam as empresas a economizar em investimentos em projetos sem a necessidade de exigências rigorosas de baixa perda de pressão.

• 1.3 Válvula de esfera com sede metálica e válvula de esfera com sede macia

As válvulas de esfera com sede macia utilizam materiais de vedação macios de PTFE ou polímero para obter uma vedação estanque, sem vazamentos, à temperatura ambiente. São adequadas para água limpa, ar, gás e fluidos químicos convencionais não abrasivos, apresentando excelente estabilidade de vedação e baixo torque de operação.

As válvulas de esfera com sede metálica adotam superfícies de vedação com revestimento de liga dura, apresentando alta resistência à temperatura, alta pressão e abrasão. Elas suportam fluidos abrasivos, ciclos térmicos e meios corrosivos de alta temperatura, solucionando os problemas de envelhecimento e falha das vedações flexíveis em ambientes industriais severos.

• 1.4 Válvulas de esfera manuais e acionadas

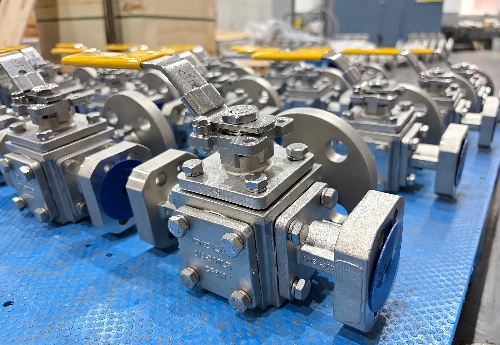

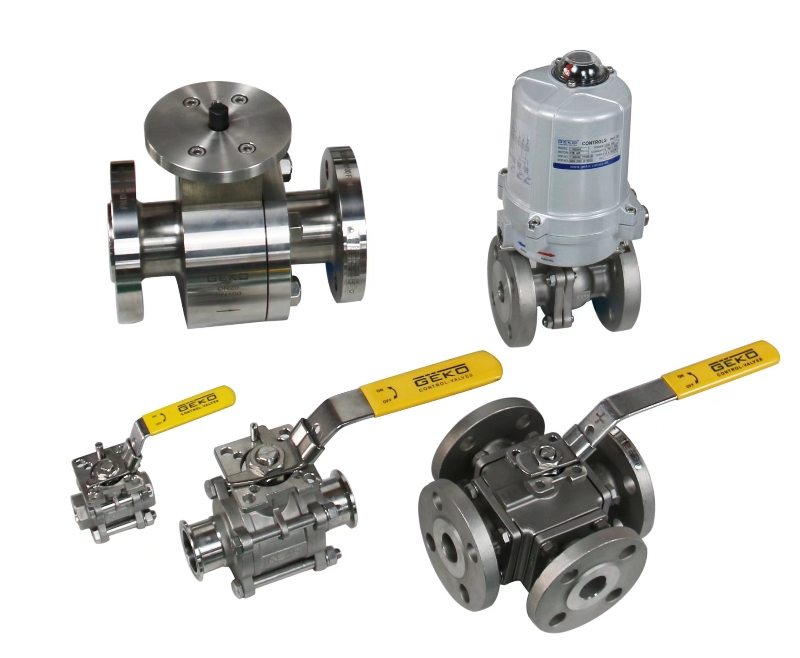

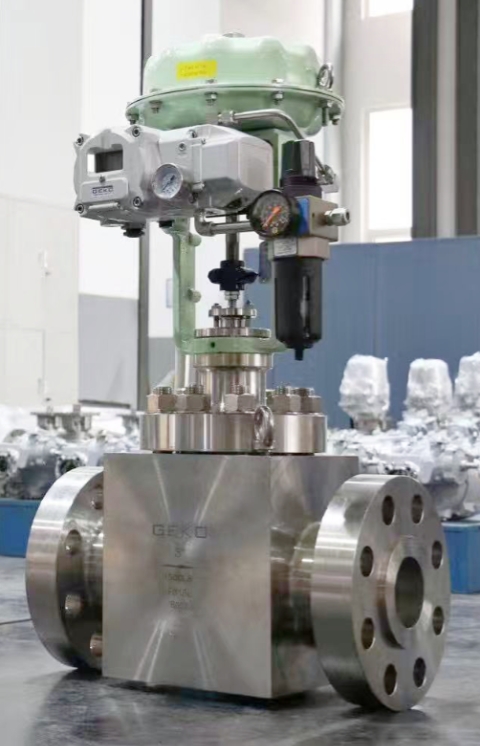

De acordo com os modos de operação, as válvulas de esfera são divididas em manuais e automatizadas. As válvulas de esfera manuais são simples e econômicas para tubulações com operação de baixa frequência. Para sistemas industriais inteligentes, as válvulas de esfera com acionamento pneumático e as válvulas de esfera com acionamento elétrico são as principais opções. As válvulas de esfera pneumáticas oferecem comutação rápida e desempenho à prova de explosão para condições de trabalho perigosas, enquanto as válvulas de esfera elétricas permitem controle remoto e regulação precisa do fluxo, sendo compatíveis com sistemas PLC e SCADA.

2. Aplicações industriais típicas para válvulas de esfera

Os diferentes tipos de válvulas de esfera correspondem a cenários industriais específicos. A escolha correta das válvulas, baseada nas características da indústria, é fundamental para o sucesso da seleção.

- Tratamento de água e HVAC: Válvulas de esfera flutuantes com sede macia e válvulas de esfera com passagem reduzida são as preferidas para tubulações de abastecimento de água, drenagem e circulação de ar condicionado central, visando custo-benefício e vedação estável.

- Indústria Química e Petroquímica: Meios corrosivos e processos de alta temperatura exigem válvulas de esfera com sede metálica e válvulas de esfera com revestimento anticorrosivo; tubulações de transmissão de alta pressão utilizam válvulas de esfera com montagem em munhão.

- Oleodutos e gasodutos: As válvulas de esfera de passagem plena e as válvulas de esfera com munhão para serviço pesado são amplamente utilizadas para garantir a transmissão desobstruída do fluido e auxiliar na manutenção de dutos com pigs.

- Energia e Metalurgia: Vapor em alta temperatura, escória e meios abrasivos exigem válvulas de esfera com sede metálica resistentes ao desgaste para suportar condições de trabalho severas e prolongar a vida útil.

- Fábrica Automatizada Inteligente: Válvulas de esfera com acionamento pneumático e elétrico permitem comutação automática e monitoramento remoto, adequadas para sistemas de tubulação de produção em lote e contínua.

3. Dicas práticas para seleção de válvulas de esfera (para iniciantes)

Simplifique o processo de seleção com estas regras básicas para evitar a maioria dos erros de engenharia:

- Primeiro, confirme as condições de trabalho: Esclareça o tipo de fluido, a temperatura, a pressão e a frequência de operação. Para fluidos sujeitos a altas temperaturas e abrasão, utilize sedes metálicas; para fluidos limpos em temperatura normal, utilize sedes macias.

- Selecione a estrutura de acordo com a pressão e o tamanho: Para tamanhos pequenos e baixa pressão, utilize a estrutura de esfera flutuante; para tamanhos grandes e alta pressão, escolha a válvula de esfera com montagem em munhão.

- Selecione o tipo de passagem de acordo com a demanda de vazão: Para alta vazão, baixa perda de pressão e requisitos de limpeza com pig, escolha uma válvula de esfera de passagem plena; para isolamento geral, opte por uma válvula de passagem reduzida para economizar custos.

- Configure o modo de atuação de forma adequada: ambientes perigosos à prova de explosão priorizam a atuação pneumática; cenários de controle remoto inteligente optam pela atuação elétrica.

- Verificar a capacidade de vazão e o torque: Realizar o cálculo preciso do Cv da válvula de esfera e o ajuste do torque do atuador da válvula de esfera para evitar travamentos, comutação incompleta ou vazão insuficiente.

4. Como evitar falhas comuns na seleção

A maioria das falhas em válvulas é causada por seleção incorreta, e não por problemas de qualidade do produto. Evite estes erros comuns:

Não selecione modelos apenas pelo diâmetro nominal da tubulação; um valor de Cv insuficiente causará gargalos no fluxo do sistema e queda de pressão excessiva em válvulas de esfera industriais. Não utilize válvulas de esfera com sede macia para fluidos abrasivos de alta temperatura, pois isso levará ao rápido envelhecimento da vedação e vazamentos. Não equipe tubulações com alta pressão diferencial com atuadores de baixo torque, pois isso resultará em operação irregular da válvula. Para dutos de transmissão de longa distância e com manutenção frequente, evite válvulas de esfera com número reduzido de portas que não suportam limpeza com pigs.

5. GEKO Valve: Soluções Confiáveis ​​em Válvulas de Esfera

A GEKO Valve oferece uma linha completa de válvulas de esfera industriais padronizadas e personalizadas, incluindo válvulas de esfera flutuantes, válvulas de esfera com montagem em munhão, válvulas de esfera de passagem plena e reduzida, válvulas de esfera com sede metálica e válvulas de esfera com acionamento pneumático/elétrico. Oferecemos serviços profissionais de cálculo do coeficiente de arrasto (Cv) de válvulas de esfera e de ajuste do torque do atuador, controlando rigorosamente a perda de pressão na tubulação e garantindo a operação estável da válvula em diversas condições de trabalho complexas. Nossos produtos atendem a projetos globais nos setores de tratamento de água, química, petróleo e gás, energia e automação industrial, com qualidade estável e baixos custos de manutenção.
