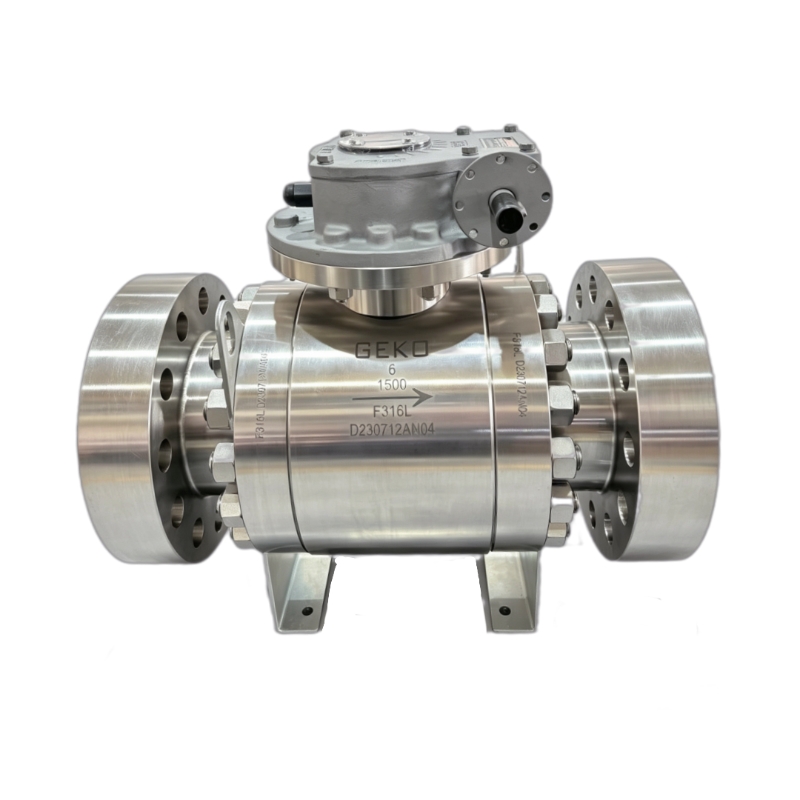

Válvula de esfera de entrada superior

As válvulas de esfera são componentes de bloqueio amplamente utilizados em sistemas de tubulação industrial para petroquímica, usinas de energia, tratamento de água, gás natural e redes de aquecimento. Muitos compradores comparam apenas o preço e o tamanho nominal durante a aquisição, ignorando indicadores técnicos críticos. A seleção inadequada de válvulas de esfera frequentemente resulta em falha de vedação, vazamento do fluido, manutenção frequente e paradas não planejadas da tubulação, acarretando perdas operacionais adicionais a longo prazo.Este artigo descreve todos os fatores-chave na aquisição de válvulas de esfera para sistemas de tubulação, auxiliando engenheiros de compras e projetistas a tomarem decisões de compra econômicas e confiáveis.  1. Esclarecer as condições reais de funcionamento dos sistemas de tubulação.Os parâmetros de operação são a base fundamental antes da compra de válvulas de esfera. Todas as configurações devem corresponder às condições de serviço no local.Fluido: água limpa, vapor, óleo combustível, gás natural, produtos químicos corrosivos ou lama contendo partículas sólidas. As características do fluido determinam o material do corpo e da sede da válvula.Temperatura de operação: baixa temperatura, temperatura ambiente ou serviço em alta temperatura.Pressão de trabalho: pressão nominal, pico de pressão máximo e pressão de desligamento necessária.Requisito da função: simples corte liga/desliga ou regulação de fluxo contínuo.Capacidade de vazão: selecione a válvula de esfera de passagem plena ou de passagem reduzida de acordo com a demanda de vazão.  2. Selecione o tipo de estrutura de válvula de esfera adequado.Diferentes válvulas de esfera estruturais são aplicáveis ​​a distintos cenários de tubulação.Válvula de esfera flutuante: Construção simples, custo competitivo, adequada para tubulações de pequeno e médio diâmetro em pressões médias e baixas.Válvula de esfera com montagem em munhão: O design de esfera fixa reduz o torque de operação, apresenta excelente desempenho sob alta pressão e em tubulações de grande diâmetro, sendo amplamente utilizada para transporte de gás a longa distância e em tubulações de processos industriais pesados.Válvula de esfera de 3 peças: Corpo modular bipartido. Os operadores podem realizar a manutenção em linha sem remover toda a válvula das tubulações, ideal para sistemas que exigem inspeção regular.Válvula de esfera com entrada superior: Permite manutenção pela parte superior da válvula sem necessidade de desconectar o flange, sendo a opção preferida para tubulações enterradas e postos de gasolina.  3. Confirme a compatibilidade do material do corpo da válvula e do acabamento.A incompatibilidade de materiais é uma das principais causas de danos prematuros em válvulas de esfera.Aço carbono WCB: Indicado para óleo em geral, vapor em alta temperatura e fluidos não corrosivos, sendo comum em tubulações auxiliares de usinas de energia.Aço inoxidável SS304/SS316: Água, ácidos fracos e fluidos químicos alcalinos.Aço inoxidável duplex: Adequado para água do mar, salmoura e ambientes altamente corrosivos.Aço-liga: Condições de trabalho em processos de alta temperatura, alta pressão e hidrogênio.  4. Escolha o tipo de vedação de assento adequado.O design da sede afeta diretamente o desempenho de vedação hermética e a vida útil.Assento macio (PTFE, RPTFE, PEEK): Bom desempenho de vedação, resistência química, adequado para meios limpos abaixo de 200℃.Vedação rígida metal-metal: Alta resistência à temperatura e à abrasão, aplicável a vapor, fluidos de alta velocidade e meios com impurezas particuladas. 5. Determinar o formulário de conexão do oleodutoSelecione a conexão final com base na norma de instalação, nível de pressão e frequência de manutenção:Conexão flangeada: fácil desmontagem, vedação estável, amplamente utilizada em tubulações industriais de grande porte.Conexão roscada: Principalmente válvulas de pequeno porte para tubulações auxiliares de baixa pressão.Conexão por solda de topo e solda de encaixe: Excelente estanqueidade, adequada para alta pressão, alta temperatura e fluidos inflamáveis ​​perigosos.  6. Selecione o tipo de atuadorSelecione os atuadores de acordo com os requisitos de controle automático dos sistemas de tubulação:Válvula de esfera manual (acionamento por alavanca/engrenagem): Para tubulações com comutação pouco frequente.Válvula de esfera pneumática: Ação rápida, estrutura à prova de explosão opcional, escolha ideal para linhas de produção automatizadas.Válvula de esfera elétrica: Adequada para locais sem ar comprimido, fácil de controlar remotamente por meio de CLP.Atuador hidráulico: Para válvulas de esfera de grande diâmetro e alto torque. 7. Verifique as configurações auxiliares de segurança essenciaisPara oleodutos que transportam materiais perigosos, os acessórios de segurança padrão são imprescindíveis:estrutura à prova de fogoDispositivo antiestáticoHaste à prova de estouroDispositivo de travamento de abrir/fechar  8. Equilibrar o custo inicial e o desempenho do serviço a longo prazo.Muitos compradores tendem a priorizar preços de compra baixos. Válvulas de esfera de baixo custo frequentemente utilizam matérias-primas inferiores e processamento grosseiro. Embora o investimento inicial seja baixo, a substituição frequente de peças, o reparo de vazamentos e a paralisação da produção aumentarão significativamente os custos totais.Recomenda-se avaliar de forma abrangente a vida útil, o ciclo de manutenção, a disponibilidade de peças de reposição e o suporte pós-venda do fabricante. 9. Verificar a qualificação e certificação do fornecedorAs certificações padrão garantem a qualidade do produto para projetos de tubulações industriais:Certificados geralmente exigidos: API 6D, ISO, CE, certificação de segurança contra incêndio. Confirme se o fabricante pode fornecer relatórios de ensaio de materiais (MTR), documentos de inspeção e suporte técnico no local. ConclusãoA compra de válvulas de esfera para sistemas de tubulação envolve uma avaliação sistemática das condições de trabalho, estrutura da válvula, materiais, vedação, modos de conexão, atuadores e projetos de segurança, em vez de simplesmente comparar preços e tamanhos.A GEKO Valve fornece uma linha completa de válvulas de esfera flutuantes, válvulas de esfera com montagem em munhão, válvulas de esfera de três peças e válvulas de esfera com entrada superior, com diversas opções de materiais. Oferecemos suporte técnico para projetos de sistemas de tubulação nos setores de energia, petroquímica, tratamento de água e gás. Entre em contato com nossa equipe de engenharia para obter consultoria profissional na aquisição de válvulas de esfera.

As válvulas de esfera são um dos tipos de válvulas de bloqueio e controle mais utilizados em sistemas industriais modernos. Com um elemento de vedação esférico que permite a passagem direta do fluxo, as válvulas de esfera oferecem operação rápida com um quarto de volta, baixa resistência ao fluxo, vedação estanque confiável e manutenção simplificada. No entanto, com dezenas de modelos, materiais de corpo, classes de pressão e soluções de vedação disponíveis, muitos engenheiros têm dificuldade em selecionar uma válvula de esfera adequada que corresponda ao fluido de processo específico, às condições de operação e ao orçamento do projeto. Este guia detalha todos os fatores críticos para a escolha da válvula de esfera ideal para aplicações industriais, evitando falhas prematuras, paradas não planejadas e custos operacionais excessivos.  1. Confirme os parâmetros de funcionamento.O primeiro passo na seleção de uma válvula de esfera é esclarecer os dados operacionais essenciais, que estabelecem a base para todas as decisões de configuração subsequentes.Fluido de trabalho: Água, gás natural, vapor, óleo, solvente químico, lama, fluido corrosivo ou meio criogênico. As propriedades do fluido determinam o material do corpo, dos componentes internos e da sede da válvula.Pressão de operação: Pressão nominal, pressão máxima de desligamento e possível sobrepressão. Selecione a classe de pressão correspondente (Classe 150, Classe 300, Classe 600, PN16, PN25, PN40 etc.).Temperatura de operação: Baixa temperatura, temperatura normal, temperatura média ou alta. A temperatura limita diretamente o material de vedação que pode ser utilizado.Requisitos de vazão: Somente serviço de bloqueio total ou modulação parcial de vazão. As válvulas de esfera padrão são otimizadas para serviço liga/desliga; as válvulas de esfera com porta em V segmentada são recomendadas para regulação de vazão.Vazão e diâmetro da tubulação: Combine o diâmetro interno da válvula com o diâmetro da tubulação; escolha o modelo de passagem plena ou reduzida de acordo com a necessidade.  2. Selecione o estilo do design do corpo da válvula de esferaAs válvulas de esfera industriais são divididas em vários designs estruturais para diferentes cenários:Válvula de esfera flutuanteA esfera é sustentada apenas por dois assentos. Estrutura simples e econômica. Ideal para tubulações de baixa e média pressão. Amplamente utilizada em tratamento de água, sistemas de aquecimento e tubulações químicas em geral.Válvula de esfera com montagem em munhãoEsfera fixa suportada por eixos de apoio superior e inferior. Baixo atrito na sede, excelente desempenho sob alta pressão e grandes diâmetros. Ideal para tubulações de transmissão de gás natural, petroquímica e usinas de energia.Válvula de esfera de 3 peçasEstrutura modular de três peças. Manutenção em linha facilitada, sem a necessidade de remover toda a válvula da tubulação. Ideal para sistemas que exigem revisões frequentes, como indústrias alimentícias e de química fina.Válvula de esfera de entrada superiorA manutenção pode ser feita pela parte superior da válvula sem desconectar os flanges, sendo amplamente utilizada em aplicações em gasodutos subterrâneos e estações de gás natural. 3. Seleção de Materiais para a Carroceria e AcabamentosA compatibilidade do material com o meio de processo é fundamental para evitar corrosão, erosão e vazamentos.Aço carbono WCB: Adequado para vapor de alta temperatura, óleo em geral e água industrial não corrosiva; amplamente utilizado nas indústrias de energia e térmica.Aço inoxidável SS304/SS316: Para uso em água, ácidos fracos, álcalis e meios químicos comuns.Aço-liga: Para condições de trabalho de alta temperatura, alta pressão e presença de hidrogênio.Aço inoxidável duplex: Para água do mar, salmoura e ambientes fortemente corrosivos.  4. Material do Assento e da VedaçãoO material de vedação determina a estanqueidade e a faixa de temperatura de serviço:PTFE / RPTFE: Excelente resistência química, para meios abaixo de 200°C, meios industriais limpos em geral.Nylon, Peek: Maior resistência ao desgaste, adequado para meios contendo partículas sólidas minúsculas.Vedação metal-metal: Para serviços com fluidos e vapor em altas temperaturas, altas pressões e altas velocidades, capaz de obter uma vedação hermética com contato metal-metal. 5. Tipo de conexão finalSelecione o método de conexão com base na instalação, manutenção e nível de pressão:Conexão flangeada: desmontagem conveniente, vedação estável; comum em tubulações industriais de grande porte e alta pressão.Conexão roscada: Principalmente válvulas de pequeno porte para tubulações auxiliares de baixa pressão.Conexão por solda de topo/solda de encaixe: Perfeita para alta pressão, alta temperatura e fluidos perigosos, com risco zero de vazamento. 6. Seleção do atuadorA operação manual ou o controle automático dependem do projeto do sistema:Válvula de esfera manual (acionamento por alavanca/engrenagem): Simples, de baixo custo, usada para acionamento ocasional de interruptores.Válvula de esfera pneumática: Comutação rápida, à prova de explosão opcional, a escolha mais popular para processos industriais automatizados.Válvula de esfera elétrica: Adequada para locais sem ar comprimido, conveniente para controle remoto por PLC.Atuador hidráulico: Para válvulas de esfera de serviço pesado, de diâmetro ultragrande e alto torque. 7. Referência de Cenários de Aplicação ChaveTubulação auxiliar de usina elétrica: Válvula de esfera em aço carbono com montagem em munhão, conexão flangeada, opção de sede metálica para fluidos de alta temperatura.Indústria de tratamento de água: Válvula de esfera flutuante em aço inoxidável com sede macia em PTFEGasoduto de transmissão de gás natural: Válvula de esfera com munhão, design antiestático e à prova de fogoMeio químico corrosivo: válvula de esfera em aço inoxidável 316 ou aço duplex com sedes macias resistentes à corrosão.Indústria de alimentos e bebidas: Válvula de esfera sanitária em aço inoxidável com conexão de grampo 8. Recursos de segurança adicionais importantesPara condições de trabalho industriais perigosas, devem ser consideradas configurações adicionais:Design à prova de fogo: Impede vazamentos em grande escala caso a vedação derreta durante um incêndio.Dispositivo antiestático: Descarrega a eletricidade estática, evitando o risco de explosão em meios inflamáveis.Haste à prova de ejeção: Impede a ejeção da haste sob pressão interna.Dispositivo de travamento: Trava na posição aberta/trava na posição fechada para evitar operação incorreta. ConclusãoEscolher a válvula de esfera industrial correta não se resume a simplesmente combinar o diâmetro da tubulação e a pressão nominal. Os engenheiros precisam avaliar de forma abrangente o fluido de trabalho, a temperatura, a pressão, o projeto estrutural, os materiais, os métodos de conexão e os modos de acionamento. Uma seleção inadequada pode levar a vazamentos internos, travamentos, envelhecimento acelerado da vedação e manutenção frequente.A GEKO oferece uma linha completa de válvulas de esfera flutuantes, válvulas de esfera com montagem em munhão e válvulas de esfera de três peças com diversas configurações de materiais para atender às demandas personalizadas de usinas de energia, indústrias petroquímicas, de tratamento de água, aquecimento e gás natural. Entre em contato com nossa equipe técnica para obter suporte profissional na seleção de válvulas de esfera para seus projetos industriais.
