As válvulas de esfera são componentes de bloqueio amplamente utilizados em sistemas de tubulação industrial para petroquímica, usinas de energia, tratamento de água, gás natural e redes de aquecimento. Muitos compradores comparam apenas o preço e o tamanho nominal durante a aquisição, ignorando indicadores técnicos críticos. A seleção inadequada de válvulas de esfera frequentemente resulta em falha de vedação, vazamento do fluido, manutenção frequente e paradas não planejadas da tubulação, acarretando perdas operacionais adicionais a longo prazo.

Este artigo descreve todos os fatores-chave na aquisição de válvulas de esfera para sistemas de tubulação, auxiliando engenheiros de compras e projetistas a tomarem decisões de compra econômicas e confiáveis.

1. Esclarecer as condições reais de funcionamento dos sistemas de tubulação.

Os parâmetros de operação são a base fundamental antes da compra de válvulas de esfera. Todas as configurações devem corresponder às condições de serviço no local.

Fluido: água limpa, vapor, óleo combustível, gás natural, produtos químicos corrosivos ou lama contendo partículas sólidas. As características do fluido determinam o material do corpo e da sede da válvula.

Temperatura de operação: baixa temperatura, temperatura ambiente ou serviço em alta temperatura.

Pressão de trabalho: pressão nominal, pico de pressão máximo e pressão de desligamento necessária.

Requisito da função: simples corte liga/desliga ou regulação de fluxo contínuo.

Capacidade de vazão: selecione a válvula de esfera de passagem plena ou de passagem reduzida de acordo com a demanda de vazão.

2. Selecione o tipo de estrutura de válvula de esfera adequado.

Diferentes válvulas de esfera estruturais são aplicáveis ​​a distintos cenários de tubulação.

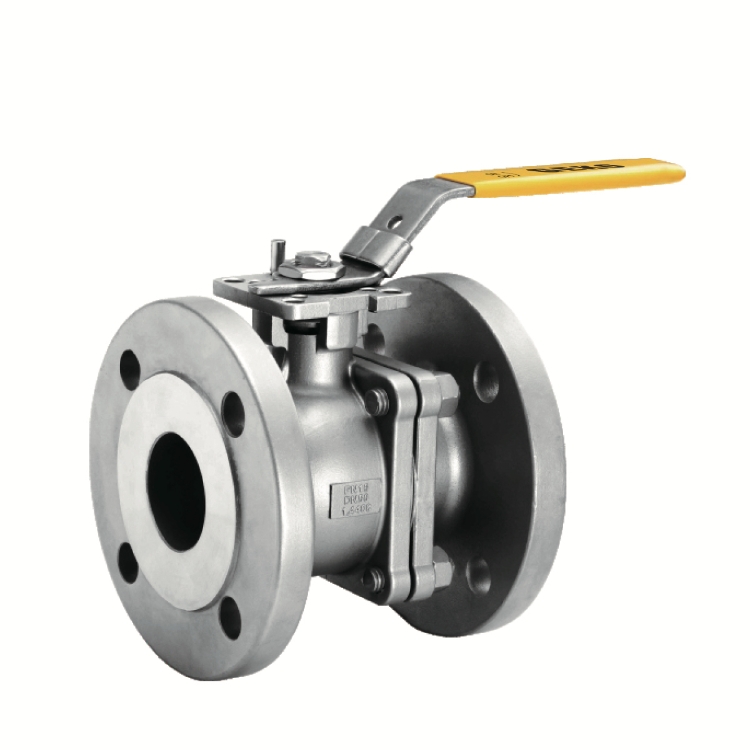

Válvula de esfera flutuante: Construção simples, custo competitivo, adequada para tubulações de pequeno e médio diâmetro em pressões médias e baixas.

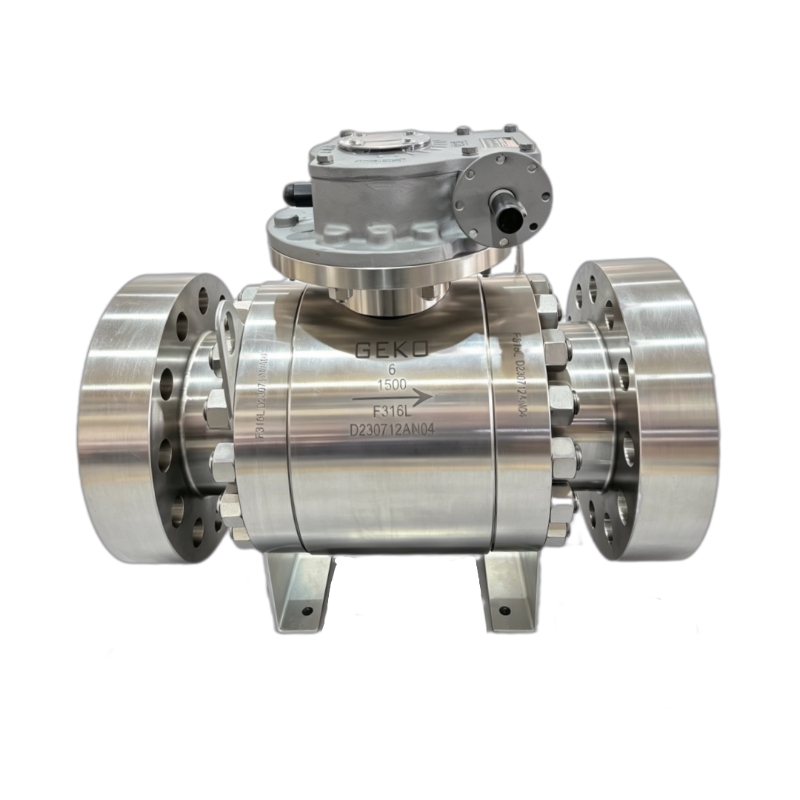

Válvula de esfera com montagem em munhão: O design de esfera fixa reduz o torque de operação, apresenta excelente desempenho sob alta pressão e em tubulações de grande diâmetro, sendo amplamente utilizada para transporte de gás a longa distância e em tubulações de processos industriais pesados.

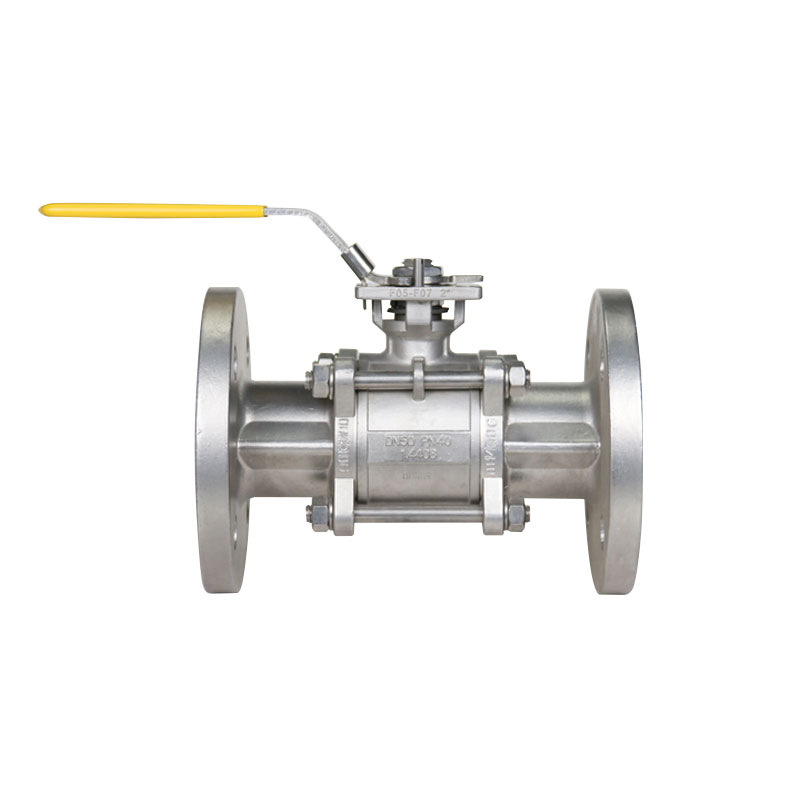

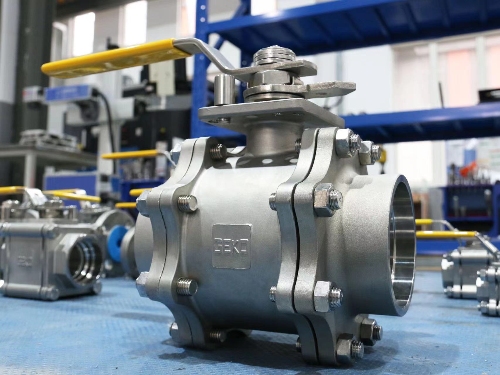

Válvula de esfera de 3 peças: Corpo modular bipartido. Os operadores podem realizar a manutenção em linha sem remover toda a válvula das tubulações, ideal para sistemas que exigem inspeção regular.

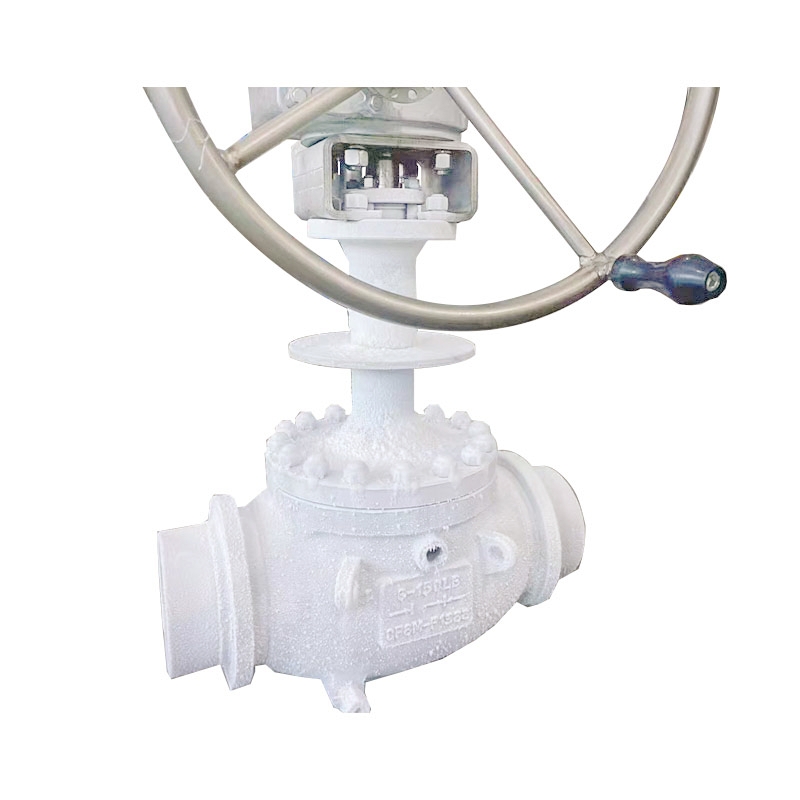

Válvula de esfera com entrada superior: Permite manutenção pela parte superior da válvula sem necessidade de desconectar o flange, sendo a opção preferida para tubulações enterradas e postos de gasolina.

3. Confirme a compatibilidade do material do corpo da válvula e do acabamento.

A incompatibilidade de materiais é uma das principais causas de danos prematuros em válvulas de esfera.

Aço carbono WCB: Indicado para óleo em geral, vapor em alta temperatura e fluidos não corrosivos, sendo comum em tubulações auxiliares de usinas de energia.

Aço inoxidável SS304/SS316: Água, ácidos fracos e fluidos químicos alcalinos.

Aço inoxidável duplex: Adequado para água do mar, salmoura e ambientes altamente corrosivos.

Aço-liga: Condições de trabalho em processos de alta temperatura, alta pressão e hidrogênio.

4. Escolha o tipo de vedação de assento adequado.

O design da sede afeta diretamente o desempenho de vedação hermética e a vida útil.

Assento macio (PTFE, RPTFE, PEEK): Bom desempenho de vedação, resistência química, adequado para meios limpos abaixo de 200℃.

Vedação rígida metal-metal: Alta resistência à temperatura e à abrasão, aplicável a vapor, fluidos de alta velocidade e meios com impurezas particuladas.

5. Determinar o formulário de conexão do oleoduto

Selecione a conexão final com base na norma de instalação, nível de pressão e frequência de manutenção:

Conexão flangeada: fácil desmontagem, vedação estável, amplamente utilizada em tubulações industriais de grande porte.

Conexão roscada: Principalmente válvulas de pequeno porte para tubulações auxiliares de baixa pressão.

Conexão por solda de topo e solda de encaixe: Excelente estanqueidade, adequada para alta pressão, alta temperatura e fluidos inflamáveis ​​perigosos.

6. Selecione o tipo de atuador

Selecione os atuadores de acordo com os requisitos de controle automático dos sistemas de tubulação:

Válvula de esfera manual (acionamento por alavanca/engrenagem): Para tubulações com comutação pouco frequente.

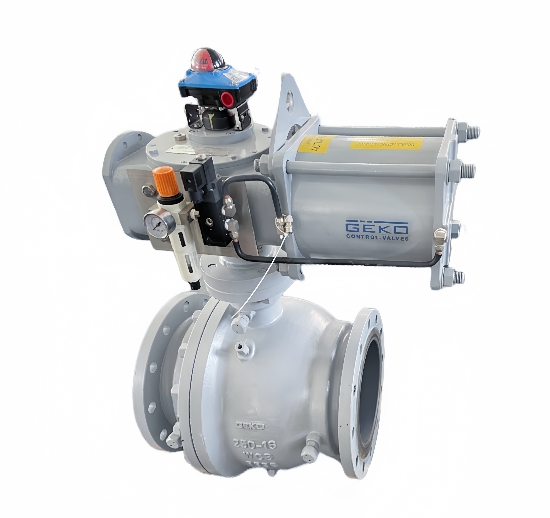

Válvula de esfera pneumática: Ação rápida, estrutura à prova de explosão opcional, escolha ideal para linhas de produção automatizadas.

Válvula de esfera elétrica: Adequada para locais sem ar comprimido, fácil de controlar remotamente por meio de CLP.

Atuador hidráulico: Para válvulas de esfera de grande diâmetro e alto torque.

7. Verifique as configurações auxiliares de segurança essenciais

Para oleodutos que transportam materiais perigosos, os acessórios de segurança padrão são imprescindíveis:

estrutura à prova de fogo

Dispositivo antiestático

Haste à prova de estouro

Dispositivo de travamento de abrir/fechar

8. Equilibrar o custo inicial e o desempenho do serviço a longo prazo.

Muitos compradores tendem a priorizar preços de compra baixos. Válvulas de esfera de baixo custo frequentemente utilizam matérias-primas inferiores e processamento grosseiro. Embora o investimento inicial seja baixo, a substituição frequente de peças, o reparo de vazamentos e a paralisação da produção aumentarão significativamente os custos totais.

Recomenda-se avaliar de forma abrangente a vida útil, o ciclo de manutenção, a disponibilidade de peças de reposição e o suporte pós-venda do fabricante.

9. Verificar a qualificação e certificação do fornecedor

As certificações padrão garantem a qualidade do produto para projetos de tubulações industriais:

Certificados geralmente exigidos: API 6D, ISO, CE, certificação de segurança contra incêndio. Confirme se o fabricante pode fornecer relatórios de ensaio de materiais (MTR), documentos de inspeção e suporte técnico no local.

Conclusão

A compra de válvulas de esfera para sistemas de tubulação envolve uma avaliação sistemática das condições de trabalho, estrutura da válvula, materiais, vedação, modos de conexão, atuadores e projetos de segurança, em vez de simplesmente comparar preços e tamanhos.

A GEKO Valve fornece uma linha completa de válvulas de esfera flutuantes, válvulas de esfera com montagem em munhão, válvulas de esfera de três peças e válvulas de esfera com entrada superior, com diversas opções de materiais. Oferecemos suporte técnico para projetos de sistemas de tubulação nos setores de energia, petroquímica, tratamento de água e gás. Entre em contato com nossa equipe de engenharia para obter consultoria profissional na aquisição de válvulas de esfera.
