Válvula borboleta com zero vazamento

 As válvulas borboleta são componentes indispensáveis ​​para o controle de fluxo de um quarto de volta, amplamente utilizadas em sistemas de tubulação municipais e industriais. Para selecionar, operar e manter as válvulas borboleta corretamente, é essencial compreender plenamente seu funcionamento. princípios de funcionamentoDiferentemente das válvulas de esfera, que dependem da rotação de uma esfera, ou das válvulas de gaveta, com estruturas de elevação vertical, as válvulas borboleta adotam um mecanismo de funcionamento rotativo de disco exclusivo. Este artigo explica sistematicamente o princípio básico de funcionamento, a lógica estrutural de operação, o princípio de vedação, o princípio de estrangulamento e as diferenças de funcionamento dos diversos tipos de válvulas borboleta, fornecendo suporte técnico especializado para o projeto de tubulações industriais e a aplicação de válvulas. 1. Princípio básico de funcionamento das válvulas borboletaO princípio fundamental de funcionamento de uma válvula borboleta depende de Movimento rotativo de um quarto de volta de 90 graus do disco interno. A haste da válvula aciona a rotação horizontal do disco em um ângulo de 0° a 90°, permitindo a comutação e o ajuste do fluxo do fluido na tubulação. Todo o processo de trabalho é simples, eficiente e rápido, sem a necessidade de uma estrutura complexa de transmissão mecânica. Estado totalmente aberto (90°)Quando o disco gira paralelamente à direção do fluxo do fluido, o canal de fluxo se abre completamente. O fluido passa pelo corpo da válvula com mínima resistência ao fluxo, garantindo alta eficiência na transmissão de vazão pela tubulação.Estado totalmente fechado (0°)Quando o disco gira perpendicularmente à direção do fluido, sua superfície se ajusta perfeitamente à sede da válvula. O canal de fluxo é completamente bloqueado, garantindo o isolamento confiável da tubulação e o corte do fluido.Estado de limitação de fluxo (1°–89°)O disco pode permanecer em qualquer ângulo intermediário. Ao alterar a área de sobreposição entre o disco e o canal de fluxo, a válvula controla com precisão a vazão do fluido, a velocidade do meio e a pressão na tubulação, obtendo uma regulação de estrangulamento estável. 2. Princípio de funcionamento estrutural: como os componentes principais funcionam sinergicamenteO funcionamento estável das válvulas borboleta depende do trabalho coordenado de múltiplos componentes essenciais. Cada componente possui um princípio de funcionamento independente e forma um sistema completo de controle de fluidos:Princípio de transmissão da haste da válvulaComo núcleo de transmissão de torque, a haste da válvula conecta o atuador ao disco. Ela converte o torque rotacional manual, pneumático ou elétrico em potência de rotação do disco, garantindo a comutação angular síncrona e precisa.Princípio de controle de fluxo do discoO disco aerodinâmico é o componente responsável pelo controle de fluidos. Seu ângulo de rotação altera diretamente a seção transversal do fluxo, permitindo o ajuste linear da vazão e da pressão na tubulação.Princípio de posicionamento do corpo da válvulaO corpo da válvula proporciona suporte estável para a instalação e proteção contra pressão. Ele fixa a posição da haste e da sede, garantindo que o disco se encaixe com precisão durante o fechamento e evitando desvios posicionais que afetem o desempenho da vedação.3. Princípio de funcionamento da vedação das válvulas borboletaO desempenho da vedação determina a confiabilidade do fechamento das válvulas borboleta. De acordo com as diferentes estruturas de vedação, os princípios de funcionamento dividem-se em vedação macia e vedação rígida metálica, adaptando-se a diferentes condições de trabalho industriais: 3.1 Princípio de Vedação Soft SealAs válvulas borboleta com sede macia utilizam materiais elásticos como EPDM, NBR e Viton como sedes de vedação. Quando a válvula é fechada, o disco comprime a sede elástica, produzindo uma microdeformação que preenche o pequeno espaço entre o disco e a sede. Esse princípio de vedação por compressão elástica permitevedação hermética, sem vazamentosAdequado para meios limpos em temperatura normal e baixa pressão, como água e ar.3.2 Princípio de Vedação com Selo Metálico RígidoAs válvulas borboleta com sede metálica adotam pares de vedação rígida metal-metal com tratamento de revestimento duro em liga metálica. Graças à usinagem precisa e ao brunimento de alta precisão, o disco metálico e a sede metálica alcançam um encaixe rígido e hermético. Este princípio de vedação por compressão mecânica não é afetado por altas temperaturas e corrosão do fluido, proporcionando uma vedação estável em condições de trabalho severas, como alta temperatura, alta pressão e abrasão.4. Diferenças no princípio de funcionamento: válvulas borboleta concêntricas versus válvulas borboleta deslocadasAs válvulas borboleta concêntricas e deslocadas apresentam diferenças essenciais na lógica de funcionamento, o que afeta diretamente a vida útil e a resistência à pressão:4.1 Princípio de funcionamento da válvula borboleta concêntricaO centro da haste, o centro do disco e o centro da tubulação coincidem perfeitamente. Durante a rotação, o disco fricciona continuamente contra a superfície da sede. A estrutura é simples e econômica, adequada para cenários de trabalho convencionais de baixa pressão e temperatura normal, com baixa frequência de comutação.4.2 Princípio de funcionamento da válvula borboleta de deslocamento duplo e triploGraças a um design estrutural exclusivo com deslocamento, o disco se separa automaticamente da superfície do assento no estágio inicial de rotação e entra em contato com o assento somente no momento final de fechamento. princípio de rotação sem atrito Elimina o desgaste do assento, melhora significativamente a resistência à pressão e a altas temperaturas, sendo adequado para condições de trabalho industrial exigentes com trocas frequentes.5. Princípio de funcionamento do acionamento das válvulas borboleta automatizadasOs diferentes modos de atuação proporcionam uma lógica de controle de funcionamento diversificada para válvulas borboleta, atendendo às necessidades de controle industrial manual e automático:Princípio de operação manualAcione a engrenagem ou haste por meio de alavanca ou volante, gerando torque artificial para controlar a rotação do disco, aplicável para operação em campo de baixa frequência.Princípio de funcionamento pneumáticoUtiliza ar comprimido para impulsionar o pistão do atuador, convertendo a energia da pressão do ar em energia mecânica rotacional, possibilitando a comutação rápida da válvula com excelente desempenho à prova de explosão.Princípio de funcionamento elétricoO motor elétrico oferece controle preciso de torque e ângulo, suportando conexão remota de sinais e ajuste proporcional, possibilitando o controle automático inteligente de tubulações.6. Características de funcionamento e valor de aplicação industrialBaseadas no princípio de funcionamento rotativo exclusivo de um quarto de volta, as válvulas borboleta apresentam resposta rápida, ajuste de baixa resistência ao fluxo, estrutura compacta e ampla adaptabilidade às condições de trabalho. Elas não só atendem aos requisitos convencionais de isolamento de tubulações, como também permitem uma regulação precisa do fluxo, algo que as válvulas de gaveta tradicionais não conseguem. Com desempenho confiável, são amplamente utilizadas nas indústrias de tratamento de água, HVAC, proteção contra incêndio, química, energia e proteção ambiental.7. Tecnologia de válvula borboleta de alto desempenho GEKO ValveA GEKO Valve otimiza rigorosamente o projeto estrutural e o mecanismo de funcionamento de todas as suas válvulas borboleta. Nossas válvulas borboleta concêntricas e de triplo deslocamento adotam tecnologia de fundição de precisão e lapidação espelhada, garantindo rotação flexível, controle preciso do ângulo e desempenho de vedação estável. As diversas configurações de acionamento e vedação atendem plenamente a diferentes princípios de funcionamento industrial e requisitos de aplicação, fornecendo soluções de controle de fluidos estáveis ​​e de longo prazo para sistemas de tubulação industrial em todo o mundo.9 palavras-chave essenciais para SEOPrincípio de funcionamento da válvula borboleta industrial, Válvula borboleta de alto desempenho, Válvula borboleta com deslocamento lateral, Válvula borboleta com vedação zero, Válvula industrial de um quarto de volta, Mecanismo de vedação da válvula borboleta, Válvula borboleta para serviço pesado, Válvula borboleta automatizada, Válvula borboleta com regulagem de fluxo

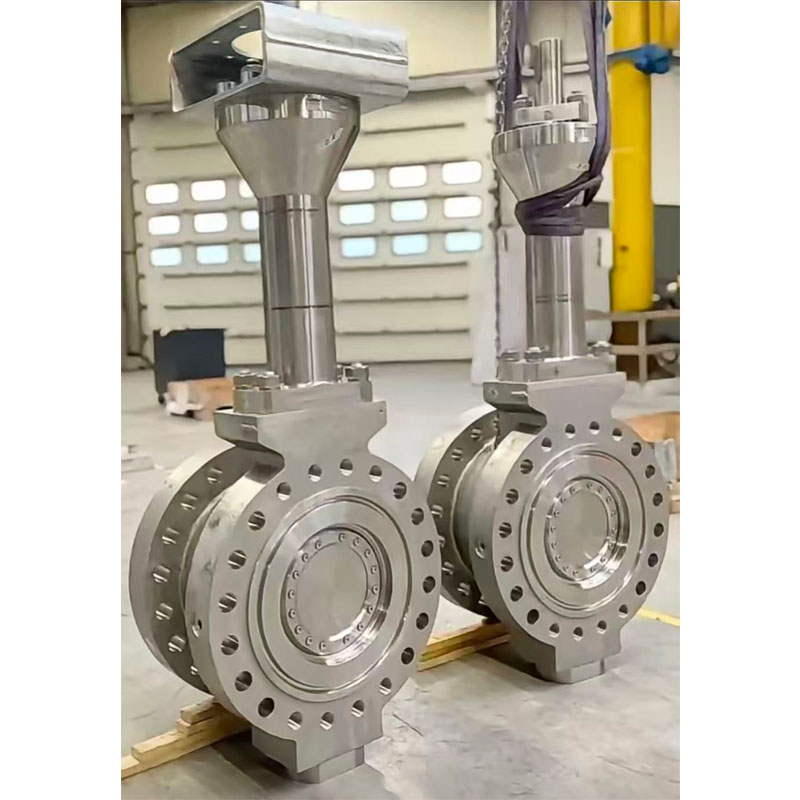

Equipado com a tecnologia de válvulas de alto desempenho GEKO.Durante muito tempo, as válvulas borboleta foram vistas pelos engenheiros como uma solução puramente "econômica" — leves, compactas, de estrutura simples e acessíveis. No entanto, elas também carregavam uma longa reputação de serem pouco confiáveis:- Limitado a assentos de borracha macia- Baixa resistência a altas temperaturas e pressão- Propenso a vazamentos após uso prolongado.Em condições de serviço exigentes, tradicionalmente o protagonismo recaía sobre as volumosas válvulas globo.Essa percepção mudou com a chegada de um verdadeiro disruptor:A válvula borboleta de triplo deslocamento (TOV).  Aplicando um princípio geométrico elegante, o design de triplo deslocamento elimina completamente o atrito entre as superfícies de vedação metálicas, tornando a vedação metal-metal sem vazamentos uma realidade. Essa inovação permitiu que as válvulas borboleta competissem com as válvulas globo em aplicações críticas. Hoje, a GEKO leva você para dentro dessa inovação geométrica para revelar como três deslocamentos criam um milagre da engenharia. 1. O calcanhar de Aquiles das válvulas borboleta tradicionais: o atrito Para entender por que as válvulas de triplo offset são revolucionárias, primeiro precisamos examinar por que os projetos anteriores não atingiram o objetivo. 1.1 Válvulas borboleta concêntricas (com deslocamento zero) Em projetos concêntricos, a linha central do eixo, o centro do disco e o centro de vedação coincidem. Problema:Durante todo o ciclo de abertura e fechamento, o disco fricciona continuamente contra a sede. Para manter a vedação adequada, somente sedes de borracha elástica podem ser utilizadas. Assentos de borracha: Não suportam altas temperaturas. Envelhecimento rápido: É a principal causa de vazamentos e vida útil curta. 1.2 Válvulas Borboleta de Duplo Deslocamento Para reduzir o atrito, os engenheiros introduziram dois deslocamentos: Deslocamento 1:Deslocamento do eixo em relação ao centro da superfície de vedação Deslocamento 2:Eixo deslocado em relação ao eixo central da tubulação Resultado:Esses deslocamentos criam uma ação semelhante à de uma came, permitindo que o disco se desengate rapidamente da sede durante o movimento inicial de abertura. Isso reduz significativamente o atrito e possibilita o uso de sedes de PTFE mais rígidas, com classificações aprimoradas de pressão e temperatura.   Mas ainda existe um problema:No momento final do fechamento, as superfícies metálicas ainda deslizam umas contra as outras. Se for tentada a vedação metal-metal, pode ocorrer um desgaste severo, levando a travamentos ou vazamentos. 2. A Geometria por Trás da Inovação: Entendendo o Deslocamento Triplo Para eliminar completamente o atrito entre os metais, os engenheiros introduziram o terceiro elemento — e o mais importante — deslocamento. Diagrama do princípio geométrico da válvula borboleta de triplo deslocamento (núcleo)  Deslocamento 1: Deslocamento do eixo em relação ao plano de vedação O eixo não passa pelo centro da superfície de vedação, mas está posicionado atrás dela. Deslocamento 2: Deslocamento do eixo em relação à linha central da tubulação O eixo também está deslocado verticalmente em relação ao eixo central do tubo. Função dos dois primeiros deslocamentos:Eles geram o efeito de came, permitindo a rápida separação entre o disco e a sede durante a abertura. Offset 3: O Offset do Ângulo do Cone (A Inovação Chave) Esta é a funcionalidade mais complexa — e mais poderosa. Em uma válvula de triplo deslocamento, a superfície de vedação não é cilíndrica. Em vez disso, ela forma parte de um cone inclinado.O eixo do cone está angulado em relação à linha central da tubulação. (Deslocamento do Ângulo do Cone) Analogia visual:Imagine fatiar um pedaço de presunto em forma de cone em um ângulo — a borda dessa fatia representa a superfície de vedação da válvula. Essa geometria garante que a vedação ocorra sem deslizamento, apenas durante o momento final de fechamento. 3. O Momento da Verdade: Vedação de Torque Sem Atrito Quando os três fatores de compensação trabalham juntos, o resultado é extraordinário: O atrito mecânico é completamente eliminado durante o funcionamento.   Em um projeto de triplo deslocamento, o anel de vedação no disco e a sede da válvula só fazem contato instantâneo em linha ou ponto quando a válvula está totalmente fechada.De 1° a 90°, eles permanecem completamente separados, formando um verdadeiro “Zona sem atrito.” O que isso significa: Sem atrito → Sem desgaste Sem desgaste → Vida útil ultralonga Permite uma vedação verdadeira com assento metálico. Da vedação por posição à vedação por torque Válvulas tradicionais (Vedação por posição):A vedação depende da compressão de materiais macios, como a borracha. Um fechamento mais apertado leva a um maior desgaste. Válvulas de Triplo Deslocamento (Vedação por Torque):A vedação é obtida por meio de torque rotacional aplicado pelo atuador, que pressiona firmemente um anel de vedação metálico resiliente contra a sede cônica inclinada.Quanto maior o torque, mais firme será a vedação. É assim que as válvulas borboleta GEKO Triple Offset conseguem:Vedação rígida metal-metalVazamento zero (ANSI/FCI 70-2 Classe VI)Durabilidade excepcional em condições extremas. 4. Onde as válvulas borboleta de triplo offset se destacam Graças a essa geometria avançada, as válvulas borboleta de triplo deslocamento expandiram-se rapidamente para aplicações de alta tecnologia, substituindo as válvulas globo e as válvulas de esfera em muitos serviços críticos, incluindo: Vapor de alta temperatura Sistemas de petróleo e gás de alta pressão Plataformas offshore e FPSO Instalações de GNL e petroquímicas Com as soluções de válvulas borboleta de alto desempenho da GEKO, os engenheiros obtêm um design compacto, menor torque, maior vida útil e confiabilidade de vedação intransigente. 5. Limitações reconhecidas (uma perspectiva objetiva da engenharia) Embora as válvulas borboleta de triplo deslocamento sejam capazes de controlar o fluxo de ar, suas limitações devem ser claramente reconhecidas. Devido ao seu fator de recuperação de pressão inerentemente alto e ao alto ganho em posições de abertura baixas, as válvulas borboleta de triplo offset não são ideais para aplicações de controle preciso sob alta pressão diferencial. Em cenários de controle tão exigentes, as válvulas globo com guia de gaiola continuam a ter uma vantagem decisiva e permanecem difíceis de substituir. Válvulas GEKO — Engenharia de Precisão para um Desempenho Sem Vazamentos.
