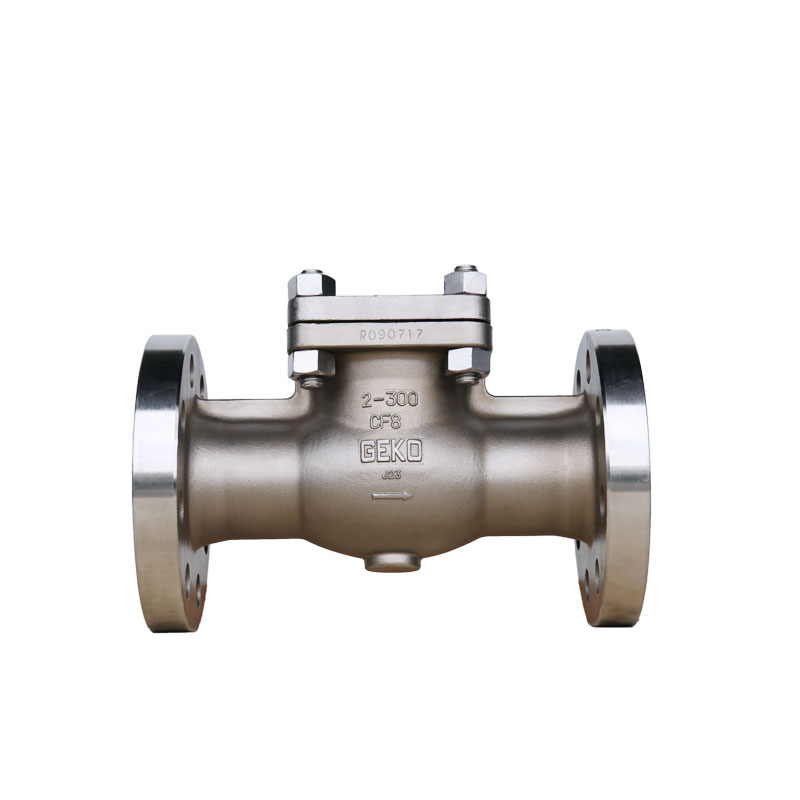

Válvula de retenção oscilante da série GKV5 Permitem que os fluidos fluam apenas em uma direção. O principal objetivo das válvulas de retenção é impedir o refluxo no sistema. Existem válvulas de retenção de balanço e válvulas de retenção de elevação.

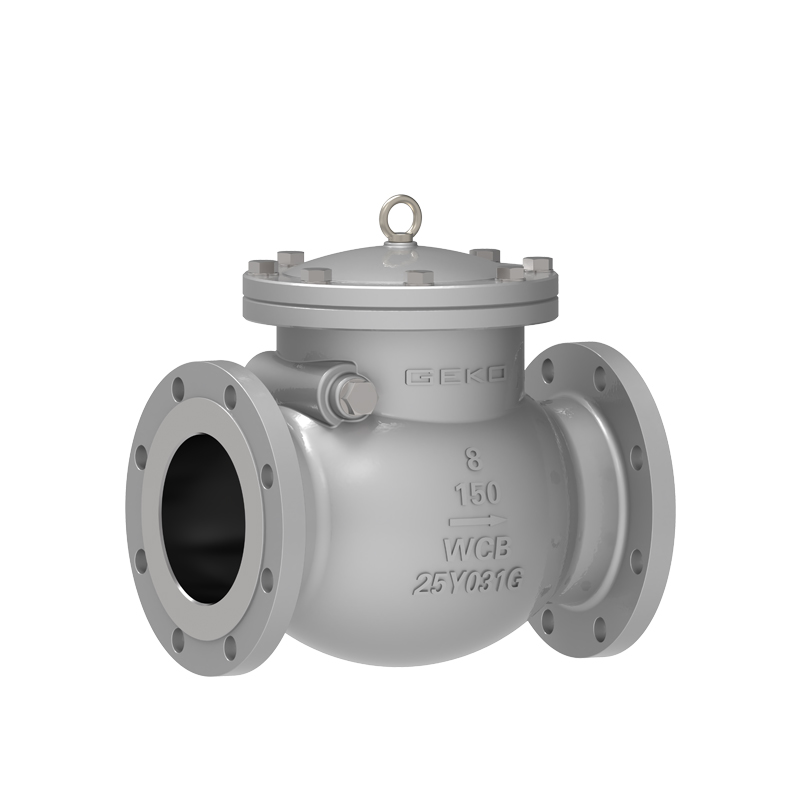

Válvula de retenção tipo swing – Prevenção confiável de refluxo, resistente a alta pressão.
| |
Faixa de tamanho DN15 a DN600 (½" a 24"), tamanhos personalizados disponíveis
| Material da carroceria e do capô Aço carbono (A216 WCB), aço inoxidável (A351 CF8/CF8M), ferro fundido nodular (ASTM A395), ferro fundido (ASTM A126), duplex/superduplex, ligas de níquel |
Faixa de temperatura -29°C a +427°C (-20°F a +800°F) | Material da haste/eixo Aço inoxidável 304 / 316 / CF8M, com opção de endurecimento ou revestimento de baixo atrito. |
Pressão máxima de trabalho permitida Classe ANSI/ASME de 150 a 2500 libras, dependendo do tamanho e do material. | Assentos e Vedações Opções de ligação metal-metal, PTFE, RPTFE, PCTFE e elastômeros para diversos meios e temperaturas. |
Embalagem e prensa-cabo PTFE, composto de grafite, resistente a baixas ou altas temperaturas. | Padrões de Conexão Final Conexões flangeadas: ASME B16.5 / EN1092, Solda de topo: ASME B16.25, Rosqueadas: NPT / BSP, Outras conexões personalizadas |
Método de operação Manual (Volante/Engrenagem), Pneumático, Acionado Eletricamente | Orientação do fluxo Instalação horizontal, vertical e em ângulo. |
Padrões de projeto API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| Testes e Inspeções Teste de pressão e vazamento: API 598 / ISO 5208, teste hidrostático, END: raios X / ultrassom / partículas magnéticas, teste de fluxo funcional |
Aplicações Oleodutos e gasodutos, Indústria química/petroquímica, Tratamento de água, Geração de energia, Sistemas de climatização (HVAC), Fluidos industriais de alta pressão | Principais destaques Prevenção confiável de refluxo, baixa perda de pressão, resistente à corrosão e ao desgaste, manutenção mínima, alta confiabilidade, design modular e personalizável. |
Principais características das válvulas de retenção tipo swing
A construção da tampa aparafusada garante uma vedação confiável e facilita a manutenção.
Disponível em Tipo de balanço (para tubulações horizontais ou verticais) e configurações do tipo Lift.
Opções de assento: Anel de assento renovável ou assento integral Projetado para uma vida útil prolongada.
Conexões finais disponíveis em Extremidades flangeadas, extremidades para solda de topo, extremidades para solda de encaixe e extremidades roscadas..
Adequado para instalação tanto em linhas horizontais quanto verticais.
Padrão da válvula de retenção tipo swing
Projeto e fabricação: API 602 / ANSI B16.34
Dimensões frente a frente: ANSI B16.10
Flanges de extremidade: ANSI B16.5
Soldagem de topo das extremidades: ANSI B16.25
Solda de encaixe e extremidades roscadas: ANSI B16.11
Rosca de Tubo: ANSI B1.20.1
Inspeção e Testes: API 598
A válvula de retenção com flange GKV-526 é aplicada em diversos setores industriais.
Indústrias petroquímicas e de gás natural
Indústria Siderúrgica e Química
Engenharia Naval e Oceânica
Proteção Ambiental e Tratamento de Água Industrial
