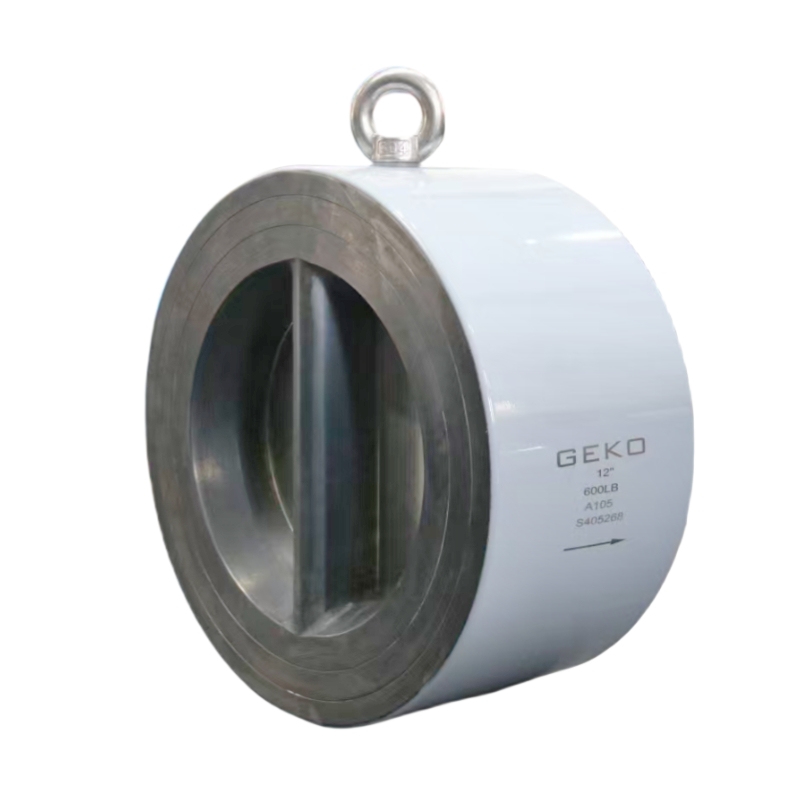

GEKO Válvula de retenção de placa dupla GKV522 Válvula de retenção durável, leve e de ação rápida, projetada para proteção contra golpes de aríete. Disponível em Wafer, Lugged e Flangeed Tipos e tamanhos de 1,5" a 60" (40 mm a 1500 mm). Em conformidade com as normas ISO 5208 e API 594, ideais para tubulações industriais, municipais e de tratamento de água.
Válvula de retenção de placa dupla GKV522 | |
Faixa de tamanho DN40 a DN1200 (1,5" - 48")
| Material da carroceria e do capô A105, Aço Inoxidável (A351 CF8/CF8M), Ferro Fundido Nodular (ASTM A395), Ferro Fundido (ASTM A126), Duplex / Super Duplex, Ligas de Níquel |
Faixa de temperatura -29°C a +520°C | Material da haste/eixo Aço inoxidável 304 / 316 / CF8M, com opção de endurecimento ou revestimento de baixo atrito. |
Pressão máxima de trabalho permitida Classe 150LB a Classe 1500LB | Assentos e Vedações Opções de ligação metal-metal, PTFE, RPTFE, PCTFE e elastômeros para diversos meios e temperaturas. |
Gaxeta e prensa-cabo PTFE, composto de grafite, resistente a baixas ou altas temperaturas.
| Padrões de Conexão Final Conexões flangeadas: ASME B16.5 / EN1092, Solda de topo: ASME B16.25, Outras conexões personalizadas |
Método de operação Manual (Volante/Engrenagem), Pneumático, Acionado Eletricamente | Orientação do fluxo Instalação horizontal, vertical e em ângulo. |
Padrões de projeto API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| Testes e Inspeções Teste de pressão e vazamento: API 598 / ISO 5208, teste hidrostático, END: raios X / ultrassom / partículas magnéticas, teste de fluxo funcional |
Aplicações Oleodutos e gasodutos, Indústria química/petroquímica, Tratamento de água, Geração de energia, Sistemas de climatização (HVAC), Fluidos industriais de alta pressão | Principais destaques Prevenção confiável de refluxo, baixa perda de pressão, resistente à corrosão e ao desgaste, manutenção mínima, alta confiabilidade, design modular e personalizável. |
Modelo nº. | Conexão final | Tamanho | Classificação de pressão | Frente voltada para a extremidade |
GKV522A | Tipo de wafer | 1,5"-60" (40 mm-1500 mm) | CL125, CL150, CL300, CL600 | FF/RF/RTJ |
GKV522B | Tipo com alças | 1,5"-36" (40 mm-900 mm) | PN10, PN16, PN20, PN25, PN40, PN50 | FF/RF |
GKV522C | Tipo flangeado | 1,5"-36" (40 mm-900 mm) | 5 mil, 10 mil, 20 mil | FF/RF |
Dimensões frente a frente:API 594, API 6D, ISO 5752, EN 558-1
Normas para flanges:MSS-SP 6, ASME B16.1, ASME B16.5, ISO 468
Padrões de Inspeção:API 598, ISO 5208
Marcação: MSS-SP 44

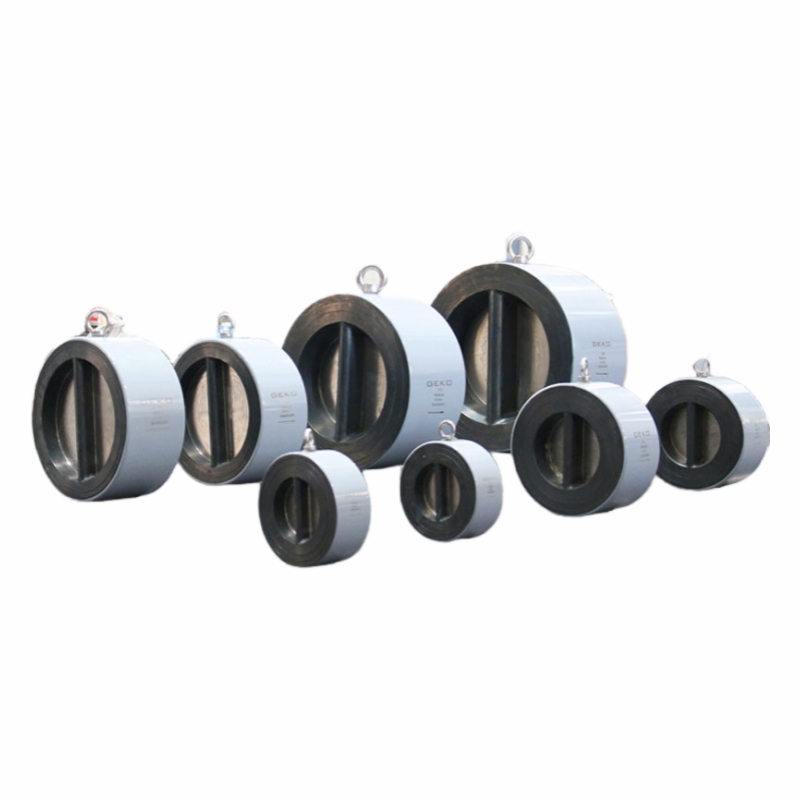

O mecanismo interno consiste em duas placas semicirculares montadas com
molas, garantindo fechamento rápido por ação da mola e abertura através de fluido
pressão. Essa reação rápida protege os sistemas de tubulação contra o golpe de aríete de forma eficaz.
Leve e durável: Mais fácil de instalar e manter.
Reação rápida: Protege a tubulação contra golpes de aríete.
Conexões de extremidade versáteis: Tipos wafer, lugged e flangeados.
Ampla faixa de pressão: Adequado para PN10–PN50, CL125–CL600,
5K–20K.
Conformidade: Projetado de acordo com as normas API 594 e ISO 5752.
Normas EN 558-1.
Testado quanto à confiabilidade: Teste de assento a 11 bar (160 psi), Corpo
Teste realizado a 15 bar (220 psi).
