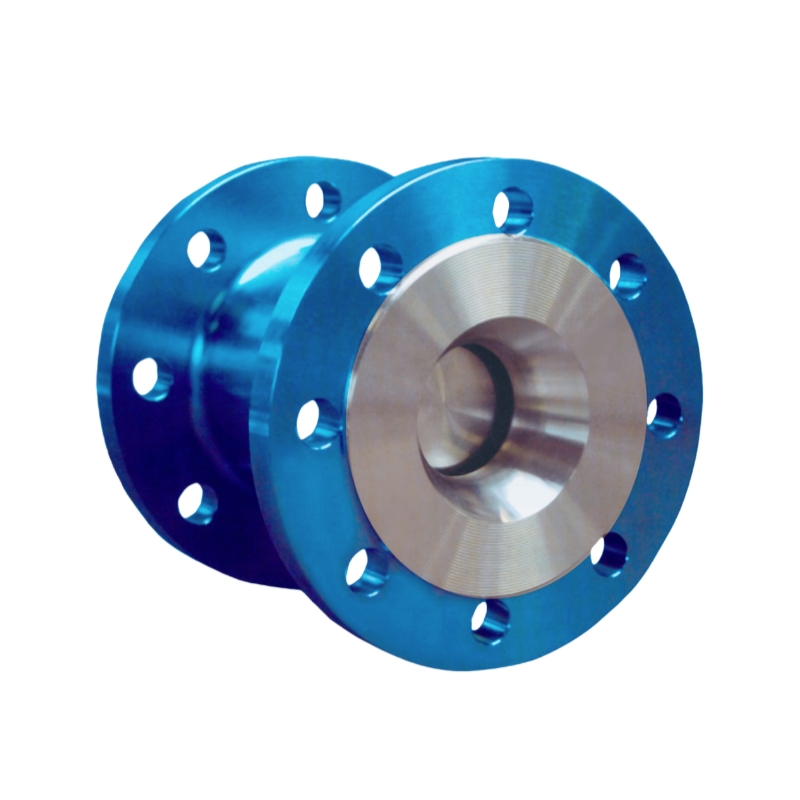

Válvula de retenção de fluxo axial GEKO – Sem golpe de aríete, resposta rápida e proteção contra golpe de aríete. |
Faixa de tamanho DN25 – DN1200 (1" – 48"), tamanhos maiores disponíveis sob encomenda.
| Material do corpo WCB, A350 LF2, CF8 / CF8M (304 / 316), Duplex, Super Duplex, Hastelloy, Alloy 20, Ferro Fundido Dúctil, Aço Forjado
|
Faixa de temperatura -196°C a +600°C (dependendo dos materiais e do tipo de vedação)
| Classificação de pressão ANSI / ASME Classe 150 – 2500, PN10 – PN420
|
Direção do fluxo Fluxo unidirecional (fechamento automático contra fluxo reverso)
| Material do assento Metal com metal (aço inoxidável, Monel, Inconel) ou com assento macio (PTFE, RTFE, PEEK, elastômeros)
|
Disco/Obturador Disco único de baixa massa, movimento axial com mola, superfície de vedação opcional com revestimento rígido.
| Material da mola e do eixo 17-7PH, Inconel X-750, 316SS, Aço Liga, resistente à corrosão e à fadiga
|
Parafusos / Fixadores ASTM A193 B7 / B8 / B8M / B16, Inconel ou aço-liga, conforme as condições de serviço.
| Vedação e Junta Juntas metálicas de grafite, PTFE, espiraladas ou RTJ, dependendo da temperatura e da pressão.
|
Padrões de projeto ASME B16.34, API 6D, ISO 14313, EN 593, API 598, EN 12266-1, ISO 5208
| Inspeção e Testes Testes de pressão, vazamento de sede e funcionais conforme API 598 / ISO 5208
Ensaios não destrutivos opcionais (RT, UT, PT, MT), PMI e testes hidrostáticos.
|
Padrões de Conexão Final Flangeado: ASME B16.5 / B16.47 / EN 1092
Solda de topo: ASME B16.25
Tipo wafer ou tipo lug opcional

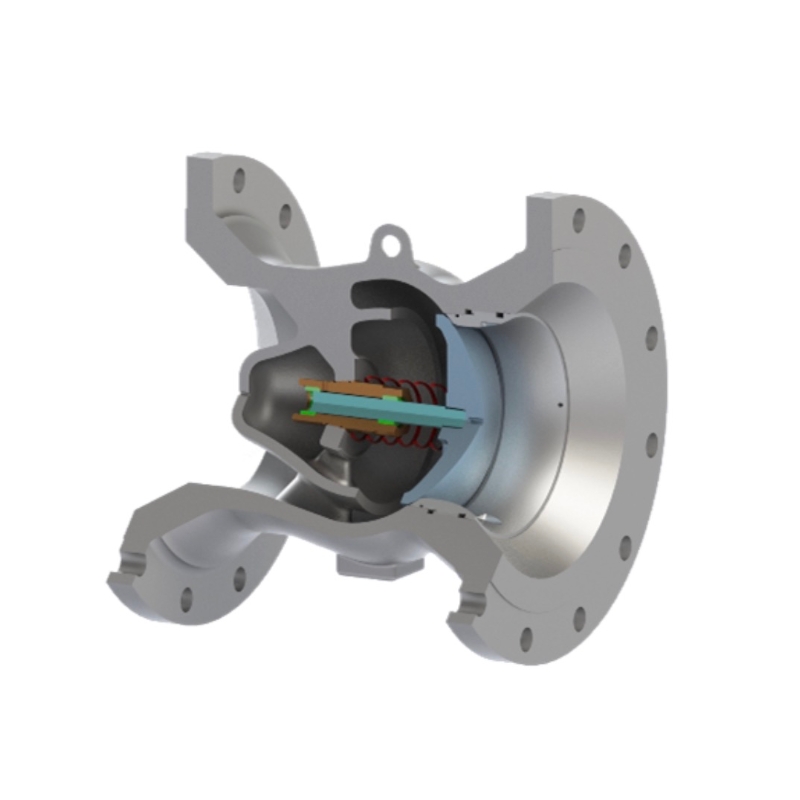

| Tipo de design Design Venturi, movimento axial assistido por mola, configuração de curso curto sem impacto.
|
Características de design especiais Fechamento suave, baixa perda de pressão, caminho de fluxo Venturi, tempo de resposta rápido, golpe de aríete minimizado, construção livre de manutenção.
| Design/Estrutura Opcional Padrão longo/curto, componentes internos removíveis, configuração de vedação dupla, indicador de posição, sistema de amortecimento, ajuste anti-surto
|
Método de operação Totalmente automático (fechamento automático por mola)
Bypass manual/pneumático/elétrico opcional para controle do sistema.
| Proteção de superfície Revestimento epóxi, revestimento polimérico, niquelagem ou aspersão térmica (WC-Co) para serviço anticorrosivo
|
Normas e Certificados Aplicáveis MTC EN10204 3.1 / 3.2, NACE MR0175 / ISO 15156, Inspeção por terceiros (DNV, BV, LR)
| Aplicações Petróleo e gás, Petroquímica, Geração de energia, Sistemas de água, Processamento químico, Vapor, Descarga de compressores, Linhas de água para combate a incêndio
|
Pressão de ruptura Ajustável: normalmente de 0,02 a 0,5 bar, dependendo da seleção da mola e do projeto do sistema.
| Manutenção Não requer manutenção de rotina; componentes internos substituíveis em linha opcionais para aplicações de serviço pesado.
|
Embalagem e entrega Óleo anticorrosivo, protetores de flange, embalagem em caixa de madeira ou palete de qualidade para exportação.
| Principais destaques Fechamento rápido e sem impacto, proteção contra golpe de aríete, baixa perda de pressão, design compacto e robusto, alta confiabilidade em condições dinâmicas.
|
