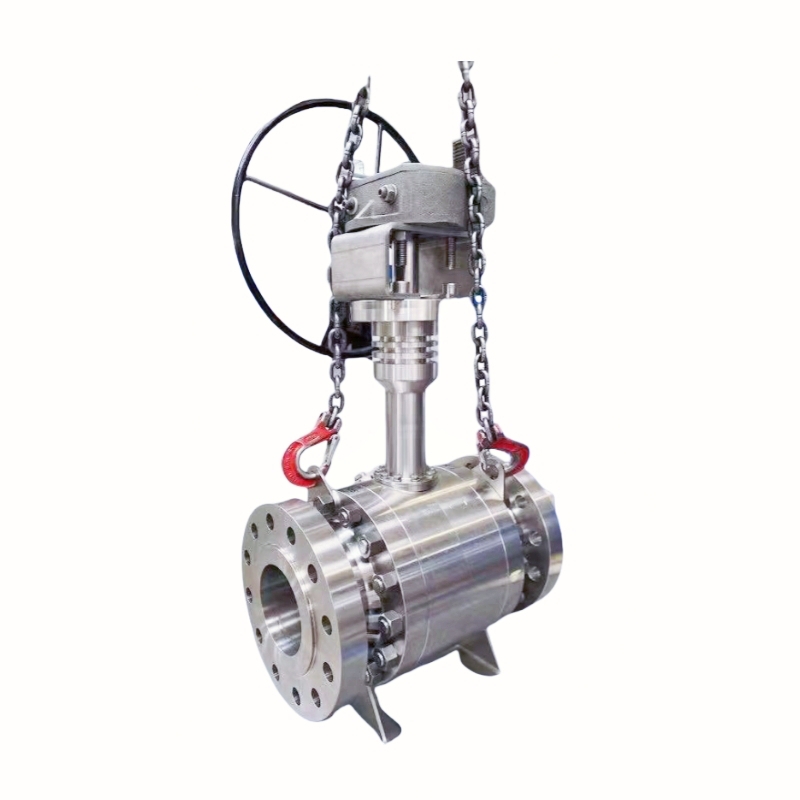

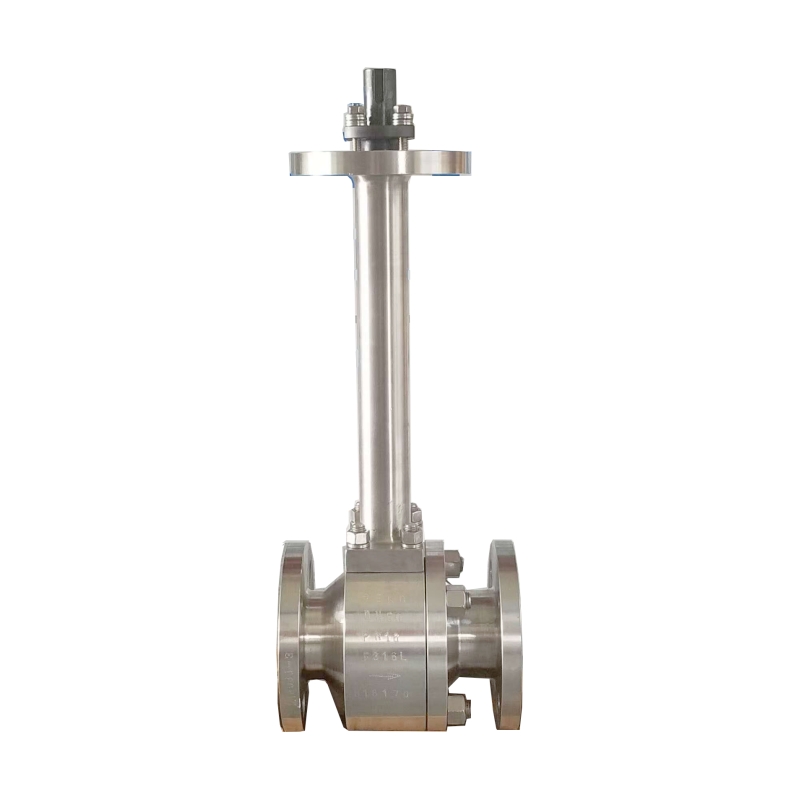

Válvulas de esfera criogênicas – flutuantes e com montagem em munhão
GKV134D/GKV225DVálvulas de esfera criogênicas – flutuantes e com montagem em munhão São projetadas com tampas estendidas e sistemas de vedação de alto desempenho para garantir uma operação segura e sem vazamentos em temperaturas extremamente baixas. Projetadas e testadas para serviços criogênicos exigentes, essas válvulas oferecem confiabilidade a longo prazo. Plantas de GNL, unidades de separação de ar, armazenamento de oxigênio e nitrogênio líquidos, aplicações de hidrogênioe outros processos industriais que exigem controle preciso de fluidos criogênicos.
Válvula de esfera criogênica GKV – Flutuante e com montagem em munhão, desempenho em baixas temperaturas | |
Faixa de tamanho DN15 a DN1000 (½" a 40"), tamanhos personalizados disponíveis.
| Material da carroceria e do capô A350 LF2, LCB, LCC, CF8, CF8M (304L/316L), CF3, CF3M |
Faixa de temperatura -196°C a +80°C (-321°F a +176°F)
| Material da bola/haste Aço inoxidável 304/316/CF8M, Inconel, Monel, opcionalmente com revestimento de baixo atrito ou endurecido.
|
Pressão máxima de trabalho permitida Classe ANSI/ASME 150 – 2500 (dependendo do tamanho e do material) | Assentos e Vedações PTFE de grau criogênico, PCTFE, PTFE reforçado (RPTFE) ou vedações metal-metal. |

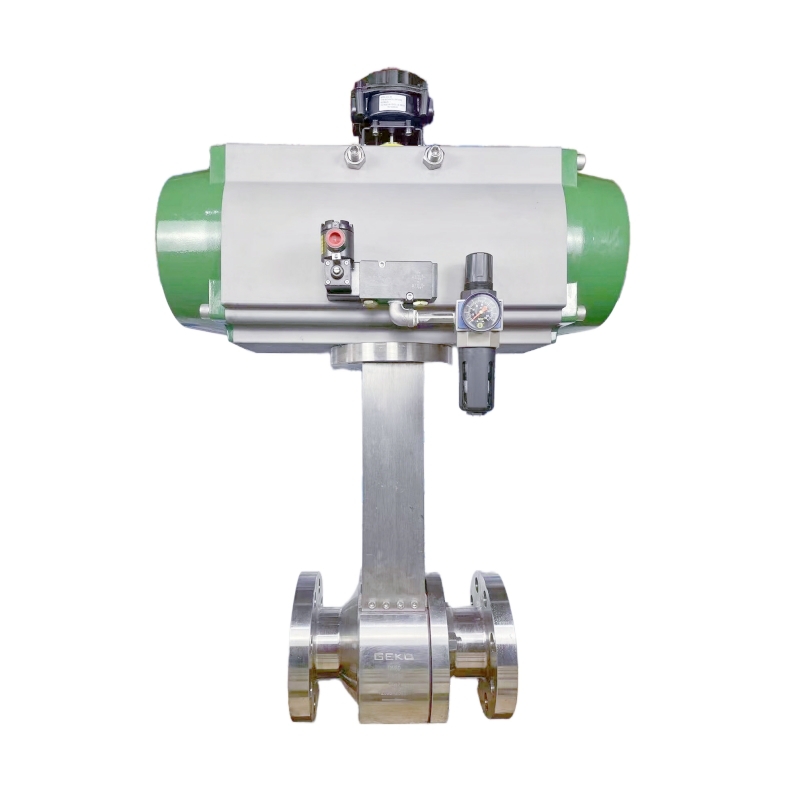

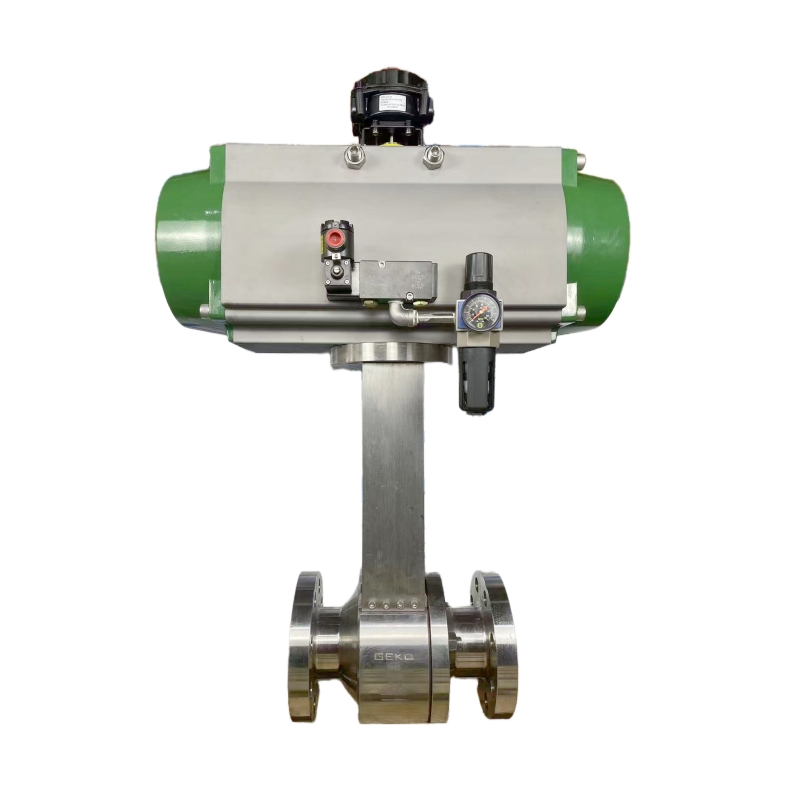

Empacotamento de hastes Compósito de PTFE/grafite, resistente a baixas temperaturas, com opção de gaxeta de fole. | Método de operação Manual (Volante/Engrenagem), Pneumático, Acionado Eletricamente |
Materiais especiais/opcionais Super Duplex, Inconel, Monel, ligas criogênicas especiais para fluidos corrosivos ou temperaturas extremamente baixas. | Padrões de Conexão Final Flangeado: ASME B16.5 / EN1092 |
Padrões de projeto ASME B16.34, API 608, BS 6364 / ISO 14313
| Aplicações Armazenamento de GNL, transferência, gasodutos industriais e especiais, processamento químico criogênico, controle de fluidos em baixas temperaturas
|
Testes e Inspeções Teste de pressão e vazamento: API 598 / ISO 5208 | Principais destaques Estanque a -196 °C, longa vida útil, baixa manutenção, baixo torque de operação, seguro para fluidos criogênicos, modular e leve.
|
À prova de fogo conforme as normas API 607 e BS 6755.
- Junta da carroceria em aço inoxidável 316 e grafite (padrão).
- Assentos esféricos na borda da carroceria.
- Os ombros da haste se encaixam no corpo.
CARACTERÍSTICAS DE DESIGN:
- Atende às normas ASME B16.5, ASME B16.34, API 608 e API 598.
- As dimensões face a face atendem ao padrão longo ASME B16.10.
- As sedes Memory Seal compensam automaticamente o desgaste e as flutuações.
de pressão e temperatura.
Longa vida útil.
Baixos torques.
Haste à prova de estouro.
O apoio da haste reduz o empuxo lateral.
- Vedação múltipla de haste em PTFE sólido ou tipo chevron (ajustável).
- A arruela de encosto com carga dinâmica evita o desgaste por atrito e proporciona uma vedação secundária da haste.
- Junta de vedação em aço inoxidável, totalmente fechada e preenchida com grafite em espiral.
- Ventilação em todas as bolas.
Haste única à prova de vazamentos
A linha CRY de válvulas criogênicas da GEKO utiliza um haste de uma peça que
engata a esfera e é fixada na cavidade da válvula com uma rosca grande.
Colarinho da haste fixado por parafuso de segurança.
Um anel de retenção é rosqueado na parte inferior da haste, resistindo a
estourando.
Depois que o anel de retenção for rosqueado na parte inferior da haste,
Ele é fixado com um parafuso para evitar rotação.
Design de vedação da haste
A capacidade de vedação da haste da válvula é ainda mais aprimorada por uma tampa soldada.
design e gaxeta em V que pode ser ajustado com um simples giro da haste.
porca. Os anéis da Anel em V de PTFE ou enchimento de óleo gráfico, que se assenta em um ombro
usinado na haste. Isso permite que a gaxeta e a haste se movam como uma unidade.
durante ciclos térmicos. Além disso, a embalagem é carregada dinamicamente e retida por si só.
arruelas de mola Belleville compensadoras e uma porca de ajuste de gaxeta.
características aliadas à usinagem de alta precisão e ao acabamento do furo de vedação,
Proporciona longa vida útil à vedação da haste com manutenção reduzida.
