O Válvula borboleta de dupla excentricidade GKV-830 Foi projetado para oferecer o máximo valor e confiabilidade, comprovados por meio de extensos testes de resistência. Ele completou com sucesso mais de 100.000 ciclos a 720 psi (49,6 bar) e mais do que 878.000 ciclos a 2 psi (0,1 bar), mantendo ao mesmo tempo uma vedação bidirecional sem vazamentos, garantindo um desempenho duradouro em aplicações críticas.
O GKV-830 oferece alta confiabilidade e facilidade de manutenção no local.
GKV830 FLANGE DE VÁLVULA BORBOLETA DUPLA EXCÊNTRICA
| |
Faixa de tamanho 2"~160" (DN50~DN4000)
| Materiais do corpo Aço carbono (WCB, A105), aço inoxidável (CF8/CF8M, CF3/CF3M), aço liga (F22, WC6, WC9), duplex/super duplex (2205, 2507), ligas à base de níquel (Inconel, Hastelloy, Monel) ou materiais especiais (titânio, zircônio, tântalo).
|
Faixa de temperatura -320°F a 842°F (-196°C a 450°C)
| Materiais de caule Aço inoxidável 17-4PH, 410, XM-19 (Nitronic 50), aço inoxidável (410, 420, 431, 17-4PH, 316) ou ligas à base de níquel, opcionalmente endurecidos ou revestidos para maior resistência e durabilidade. |
Pressão máxima de operação permitida ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150
| Materiais do assento Apresenta aço inoxidável laminado com grafite, ligas de revestimento duro ou vedações macias (PTFE, RPTFE, Viton, EPDM), dependendo da aplicação.
|
Classificação de desligamento Vazamento zero
| Materiais do disco Aço inoxidável, aço inoxidável duplex ou ligas à base de níquel, com revestimento opcional de dureza (Stellite, WC) ou revestimento HVOF para resistência ao desgaste e à corrosão. |
Padrão de projeto API 609, ASME B16.34, ASME VIII, API 600 | Perfuração de flange ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Conexões finais Wafer, Lug, Flange Dupla | Padrão de teste ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Portos Penteado | Plataforma Connect ISO5211, Suporte |
Frente a frente AAPI 609, ASME B16.10, ISO 5752, EN 558 | Aplicações Petróleo e gás, vapor, geração de energia, refino, processamento químico |
Válvula borboleta de engenharia de precisão com excentricidade dupla GKV-830
O design único, simples e inovador da válvula borboleta de dupla excentricidade de alto desempenho GKV-830 proporciona confiabilidade sólida, além de facilitar extremamente a manutenção no local.
ProCentric Double Offset
O primeiro deslocamento ocorre entre o centro da haste e o centro do assento.
O segundo deslocamento está entre o centro da válvula e o centro de
a haste. Esse deslocamento permite que o disco gire livremente em relação ao assento quando aberto.
posição. Essa ação procêntrica reduz o desgaste do assento e minimiza o tempo sentado.
torque para criar uma ação de assentamento excêntrica para aplicações de alto ciclo.
Vedação tipo lábio
Assentos reforçados com assistência de pressão oferecem vedação bidirecional hermética.
Assento à prova de fogo
O anel de vedação foi projetado para interromper o fluxo na tubulação em caso de incêndio.
Em funcionamento normal, o assento com anel de reforço metálico permite movimento bidirecional.
Feche hermeticamente até atingir a classificação ANSI completa. Em caso de incêndio, se o
Se o fogo destruir qualquer parte da sede encapsulada em PTFE, o metal Inconel
O anel de apoio permanecerá em contato constante com o disco para fornecer uma superfície metálica.
para vedação de reforço metálica. Em situações de incêndio de emergência, a pressão da linha é
A área é imediatamente isolada com espuma para extinguir o fogo.
Empacotamento do caule:
O grafite proporciona uma vedação eficaz contra incêndios.
Fixador do assento:
Um sistema de fixação confiável com múltiplos parafusos mantém o assento no lugar e o sustenta.
As válvulas padrão são adequadas para serviço bidirecional sem saída em
a classificação de temperatura de pressão total da válvula.

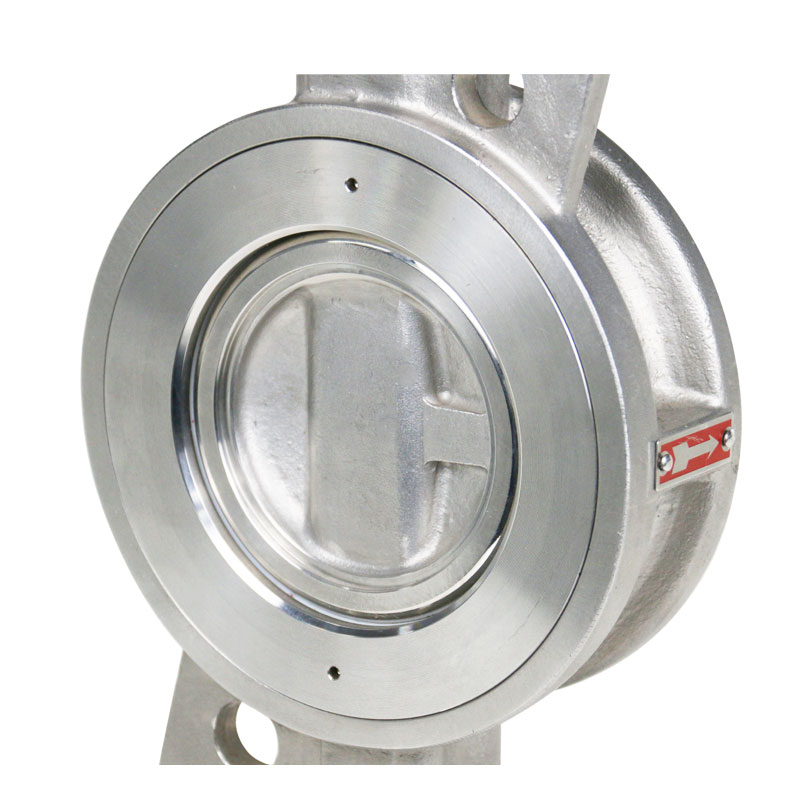

Corpo:
Fundição robusta em peça única em aço carbono WCB ou aço inoxidável CF8M.
Aço. Disponível nos estilos wafer e lug.
Assento à prova de fogo:
Assento macio com vedação bidirecional para evitar vazamentos.
Consequência:
O comprimento total proporciona suporte máximo à haste.
Anel de impulso:
Centraliza o disco. Garante um fechamento hermético e uma longa vida útil.
O design exclusivo da válvula borboleta de dupla excentricidade GKV-830.
A válvula borboleta de dupla excentricidade GKV-830 adota um design de haste integrada e de alta resistência padronizado para permitir a intercambialidade com os atuadores GEKO.
O anel de vedação em PTFE com anel antiextrusão em fibra de carbono permite compressão contínua, proporcionando uma vedação confiável ao redor da haste da válvula. Oferece múltiplas combinações para aplicações de alta temperatura, alta ciclagem e proteção contra incêndio.
Garante vedação bidirecional sem vazamentos, isolando simultaneamente o booster e o fluido da tubulação.
A válvula borboleta de dupla excentricidade da série GKV-830 é aplicada em diversos setores industriais.
Indústrias petroquímicas e de gás natural
Indústria Siderúrgica e Química
Engenharia Naval e Oceânica
Proteção Ambiental e Tratamento de Água Industrial
