Válvula borboleta criogênica montada na parte superior
Válvula borboleta criogênica GKV930D com montagem superiorÉ especialmente projetado para operação segura e confiável em aplicações de temperaturas extremamente baixas. Apresenta um painel de acesso montado na parte superiorA válvula permite manutenção completa em campo sem a necessidade de removê-la da tubulação. Configurações com assentos de metal ou PTFE, oferecendo vedação hermética, operação com baixo torque e longa vida útil em processos criogênicos como GNL, GLP, amônia e outros.
Válvula borboleta criogênica com painel de acesso superior – Manutenção em linha facilitada e desempenho criogênico confiável.
| |
Faixa de tamanho 2” – 24” (DN50 – DN600), tamanhos maiores até 72” disponíveis sob encomenda. | Material da carroceria e do capô Aço carbono, aço inoxidável, duplex/superduplex, titânio, ligas de alto teor de níquel |
Faixa de temperatura -196 °C a +230 °C, temperaturas mais elevadas sob consulta. | Material da haste/eixo Eixo passante de peça única (BS6364 para 4.12), em aço inoxidável 17-4PH ou 316 para máxima rigidez. |
Classificação de pressão ASME Classe 150 – 2500 / EN 1092 PN10 – PN400; pressão de corte até 100 bar | Assentos e Vedações Vedações laminadas ou híbridas de metal/PTFE, autocompensadoras e energizadas por torque; Classe IV–VI, API 598 com zero vazamento, sob encomenda. |
Embalagem e prensa-cabo Sistema de vedação com certificação de baixa emissão; gaxeta de PTFE ou grafite | Material de disco/acabamento Aço inoxidável ou duplex com disco de face dura; opções de acabamento anticavitação e defletor |
Opções de atuação Pneumático, elétrico, hidráulico, eletro-hidráulico ou manual. | Conexões finais Extremidade tipo wafer, com terminais, com flange dupla ou para solda de topo |
Configurações da carroceria Modelos de tampa criogênica padrão e estendida; o painel de acesso superior permite manutenção completa em linha sem a necessidade de remoção da tubulação. | Classe de vazamento ANSI/FCI 70-2 Classe IV–VI, API 598 Zero Leakage sob encomenda |
Características de design Painel de acesso superior para facilitar a manutenção; operação com um quarto de volta; design com encaixe por torque garante vedação consistente; sem parafusos internos que possam se soltar com a vibração. | Aplicações Serviço criogênico para GNL, GLP, amônia, metanol, recuperação de gases de ventilação e gases de flash, e processamento químico de hidrocarbonetos. |
Recursos de segurança Eixo anti-expulsão (Classe 300+), gaxeta de baixa emissão, painel de acesso superior reduzem o tempo de inatividade e os riscos de manutenção. | Melhorias opcionais Acabamentos anticavitação e de baixo ruído, revestimento duro e ligas especiais, dimensões face a face personalizadas |

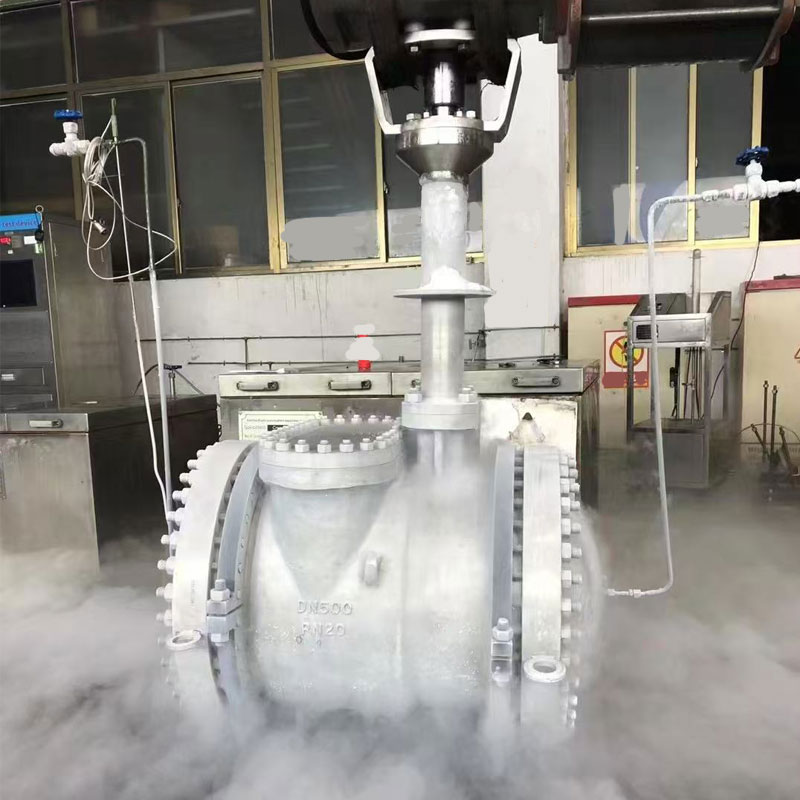

Válvula borboleta criogênica de acesso superior GKV930D (semelhante a Severn's)
A válvula criogênica 8000 oferece desempenho confiável em temperaturas extremamente baixas.
Aplicações com manutenção completa em linha através do painel de acesso montado na parte superior.
Projeto da válvula: Eixo passante de peça única para maior resistência e vedação duradoura.
Configurações e tamanho: Wafer, Lugged, Double Flanged, Top-Weld End; 2”–24”
(DN50–DN600), tamanhos maiores sob encomenda.
Pressão e temperatura: Classe ASME 150–2500 / PN10–PN400; –196°C a +230°C.
Assentos e Vedações: Sedes de metal ou PTFE, energizadas por torque, autocompensadoras;
Vazamento de classe IV a VI.
Materiais: Aço carbono, aço inoxidável, duplex/super duplex, titânio, ligas de alto teor de níquel.
Opções de acabamento: Discos com revestimento endurecido, defletores/anticavitação para redução de ruído e desgaste.
Acionamento e operação: Pneumático, elétrico, hidráulico, eletro-hidráulico,
ou manual; operação de um quarto de volta para controle ou desligamento.
Semelhante à válvula borboleta criogênica 8000 da Severn.
Painel de acesso superior: Manutenção completa em linha, sem desmontagem; reduz o tempo de inatividade e os custos de manutenção.
Eixo passante de peça única: Maximiza a rigidez, minimiza o desgaste e garante um desempenho de vedação a longo prazo.
Pronto para criogeniaOpera de forma confiável até -196°C, sendo adequado para GNL, GLP, amônia, metanol e outras aplicações de baixa temperatura.
Opções flexíveis de assento: Sedes de metal ou PTFE, fixadas por torque e com compensação automática de desgaste e variações de temperatura.
Anticavitação e redução de ruído: Acabamentos e defletores opcionais para reduzir a cavitação, a vibração e o ruído.
À prova de explosão e com baixa emissão de poluentes: Sistemas de vedação de baixa emissão, eixo anti-expulsão padrão para Classe 300 e superiores.
Ampla compatibilidade: Suporta conexões de extremidade tipo wafer, com terminais, com flange dupla e para solda de topo; dimensões face a face padrão ou personalizadas.
Materiais duráveis: Aço carbono, aço inoxidável, aço duplex, titânio e ligas de alto teor de níquel com revestimentos de endurecimento disponíveis.
