Válvula borboleta criogênica de triplo deslocamento

Lar válvulas borboleta criogênicas

Válvula borboleta criogênica de triplo deslocamento

Válvula borboleta criogênica de triplo deslocamento

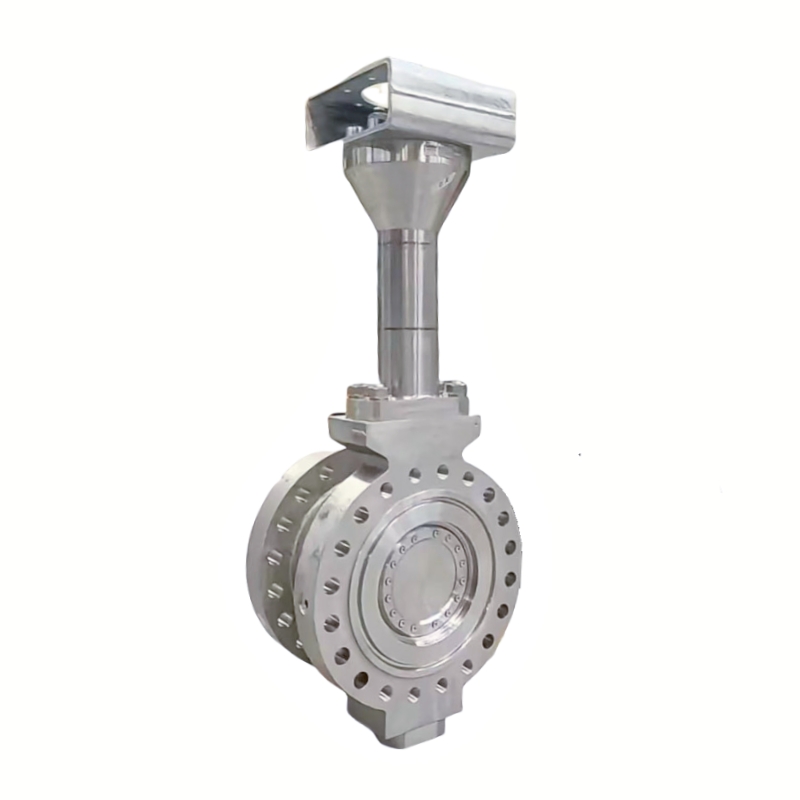

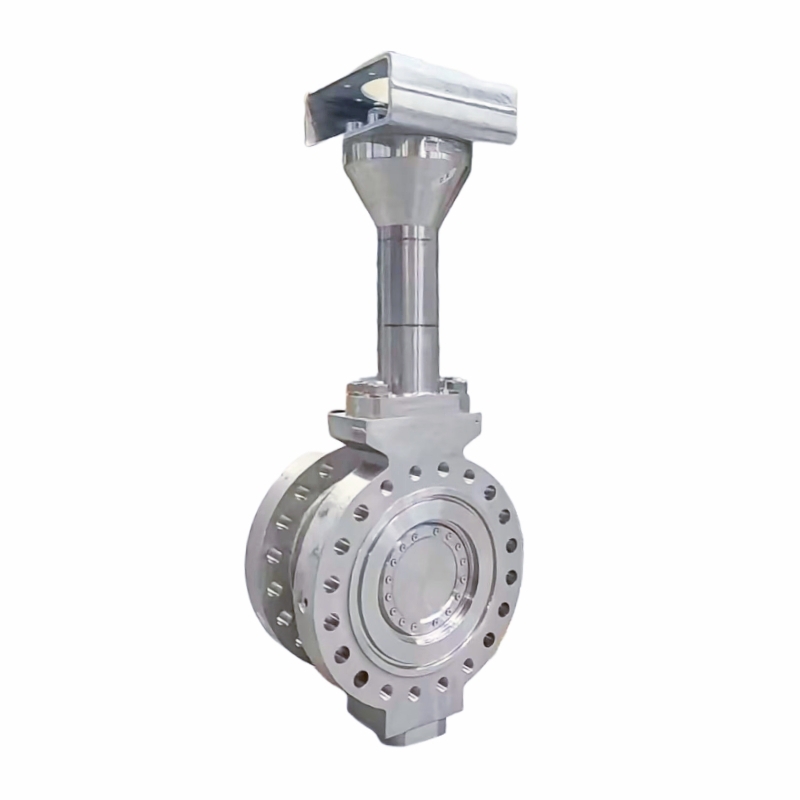

Válvula borboleta criogênica de triplo deslocamento GKV830D O Controle de Baixa Temperatura foi projetado para controle confiável em aplicações de temperaturas extremamente baixas. Construído com base na tecnologia avançada de válvulas de controle da Severn, ele oferece deslocamento simples, duplo e triplo opções com assentos de PTFE ou metal e designs de tampas personalizados. A vedação energizada por pressão garante um fechamento hermético com baixo torque, enquanto os recursos opcionais anticavitação e anti-expulsão aprimoram a segurança e o desempenho em serviços criogênicos, como sistemas de GNL e separação de ar.

Pergunte agora



Válvula borboleta de triplo offset GKV830D – Desempenho em baixas temperaturas e vedação hermética



Faixa de tamanho

2” – 24” (DN50 – DN600), tamanhos maiores até 72” disponíveis sob encomenda.



Material da carroceria e do capô

Aço carbono, aço inoxidável, duplex/super duplex, titânio, ligas de alto níquel (Disponível em construção fundida, forjada ou em chapa.

Faixa de temperatura

-196°C a +230°C (temperaturas superiores sob consulta)



Material da haste/eixo

Eixo passante de peça única (BS6364 para 4.12), aço inoxidável 17-4PH ou 316
Máxima rigidez e resistência ao desgaste para serviços criogênicos.

Classificação de pressão

ASME Classe 150 – 2500 / EN 1092 PN10 – PN400
Pressão de desligamento de até 100 bar



Assentos e Vedações

Vedações intercambiáveis ​​laminadas ou híbridas de metal/PTFE
Com torque energizado e autocompensador para desgaste e temperatura.



Gaxeta e prensa-cabo

Arranjo de prensa-cabo certificado para baixa emissão
Vedação de PTFE ou grafite



Material de disco/acabamento

Aço inoxidável ou duplex com disco de face dura
Opções de acabamento anticavitação e defletor

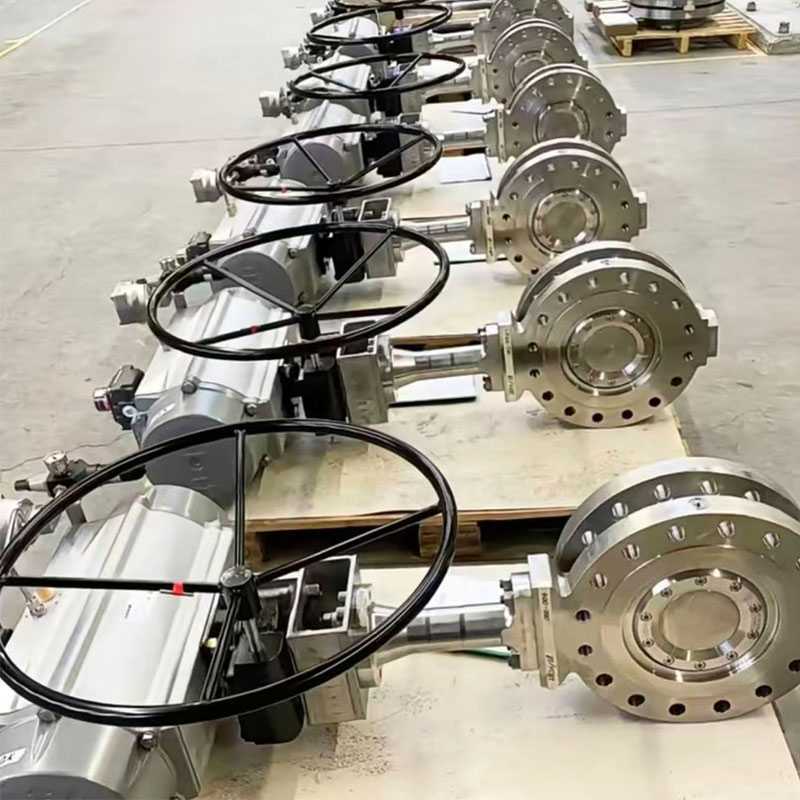

Opções de atuação

Pneumático, elétrico, hidráulico, eletro-hidráulico ou manual.



Conexões finais

Extremidade tipo wafer, com terminais, com flange dupla ou para solda de topo
Em conformidade com as normas API 609 / ISO 5752 / ASME B16.10

Configurações da carroceria

Modelos de gola criogênica padrão e estendida
Disponível com painel de acesso superior (BWE)

Classe de vazamento

ANSI/FCI 70-2 Classe IV–VI, API 598 Zero Leakage sob encomenda



Características de design

Operação de um quarto de volta para controle e desligamento.
O design com encaixe por torque garante uma vedação consistente.
Sem parafusos internos que possam se soltar com a vibração.



Aplicações

Serviços criogênicos, sistemas de GNL, separação de ar, plantas de nitrogênio e oxigênio, sistemas de controle de baixa temperatura



O Válvula borboleta criogênica de triplo deslocamento GKV830Dé projetado para alto desempenho em aplicações de temperatura extremamente baixa, desde –196°C a +230°C. Apresentando um eixo passante de peça única Em termos de resistência e rigidez, garante a integridade da vedação a longo prazo com desgaste mínimo.

Disponível em wafer, com olhal, flange dupla e extremidade para solda de topo designs, as tampas de válvulas tamanhos de 2” a 24” (Tamanhos maiores sob encomenda) e classes de pressão até ASME 2500 / PN400. Isso é capô alongado Mantém os componentes internos isolados do meio frio, garantindo uma operação criogênica confiável.

Construído a partir de aço carbono, aço inoxidável, aço duplex, titânio e ligas de alto teor de níquel, A série 830D oferece Vedações autocompensadoras energizadas por torque, discos com revestimento duro.e acabamentos anticavitação opcionais. Compatível com acionamento pneumático, elétrico, hidráulico ou manualEle oferece desempenho confiável e de baixa manutenção em funções críticas de controle e desligamento.









Semelhante à válvula borboleta criogênica 8300 da Severn.

eixo único Para máxima resistência e mínima deflexão

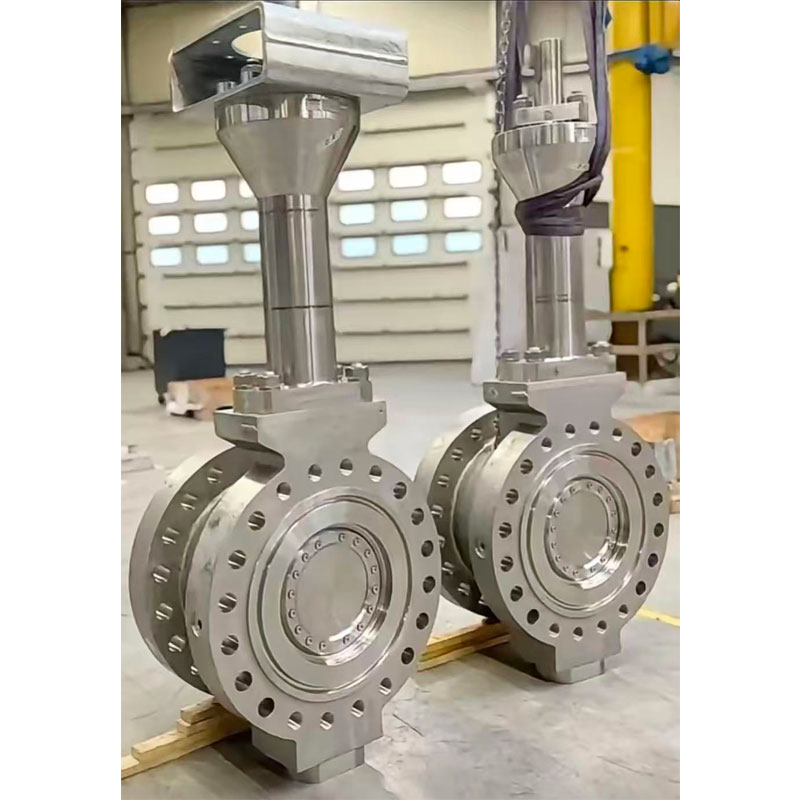

Capô alongado Mantém o material de embalagem afastado do fluido criogênico para segurança em condições criogênicas.

Operação de um quarto de volta Para um controle simples e preciso ou serviço liga/desliga.

Temperatura de operação: –196°C a +230°C (temperaturas superiores sob consulta)

Classe de pressão: ASME 150 a 2500 / PN10 a PN400

Pressão de desligamento: até 100 bar

Tipos de carroceria: Wafer, Lugged, Double Flanged, Top Weld End

Classe de vazamento do assento: ANSI/FCI 70-2 Classe IV–VI; API 598 zero vazamento

Design com assento de torque para um desempenho de vedação consistente

 Vedação autocompensadora Adapta-se ao desgaste e às mudanças de temperatura.

Sistema anti-explosão e baixa emissão Embalagem (Classe 300 e superior)

Acabamentos anticavitação e placas defletoras reduzir ruído e vibração

Disco de face dura para maior resistência à abrasão

Sem parafusos internos afrouxar sob vibração (modelos não-BWE)

Dimensões personalizadas e materiais disponíveis mediante solicitação.





  • Catálogo de Produtos
           Válvula borboleta para baixa temperatura - Inglês

  •              Manual de Manutenção
             Válvula borboleta para baixa temperatura - Inglês

  •              Apresentação do produto
             Válvula borboleta para baixa temperatura - Inglês

  •

  • Válvulas de controle criogênico para terminais de liquefação e recebimento de GNL
    Projetado para plantas de GNL, sistemas de liquefação e terminais de recebimento, para regular com precisão o fluxo e a pressão do fluido criogênico.

    Condições de funcionamento: Serviço criogênico em temperaturas ultrabaixas (-162 °C), corpo em aço inoxidável resistente à corrosão ou CF8M, vedação hermética e operação estável sob ciclos térmicos e alta pressão.

  • Válvulas de controle de fluxo de GLP e propano
    Utilizado em sistemas de armazenamento, transporte e recuperação de vapor de GLP e propano para controle seguro e eficiente do fluxo de gás hidrocarboneto.

    Condições de funcionamento: Temperatura e pressão moderadas, design do atuador à prova de explosão, desempenho sem vazamentos e alta compatibilidade com fases gasosas e líquidas de hidrocarbonetos.

  • Válvulas criogênicas marítimas para navios-tanque de GNL
    Projetado especificamente para sistemas de carga e descarga de navios-tanque de GNL, garantindo operação confiável em condições criogênicas marítimas.

    Condições de funcionamento: Manuseio de fluidos criogênicos a -160°C, resistência a vibrações e choques, proteção contra corrosão por água do mar e vedação durável contra flutuações de temperatura.

  • Válvulas resistentes a produtos químicos para serviço com etanol e metanol
    Ideal para fábricas de etanol, metanol e produtos químicos à base de álcool, oferecendo controle preciso e alta resistência química.

    Condições de funcionamento: Lida com líquidos inflamáveis ​​e voláteis, requer materiais antiestáticos e que não produzam faíscas, alta compatibilidade química e regulação precisa do fluxo para garantir a segurança do processo.

  • Válvulas de controle de amônia e gás de processo de alta pressão
    Projetado para amônia, propileno e outros gases de processo nas indústrias petroquímica e de refino.

    Condições de funcionamento: Ambientes de alta pressão e corrosivos, acionamento à prova de explosão, vedação Classe VI sem vazamentos e componentes internos robustos em aço inoxidável ou liga metálica para maior vida útil.

  • Válvulas de recuperação de gás de ventilação e gás de flash final
    Utilizado na recuperação de gases de ventilação, sistemas de queima de gases e controle de gases de flash final para reduzir emissões e melhorar a eficiência energética.

    Condições de funcionamento: Condições variáveis ​​de pressão e fluxo, resistência a ciclos de temperatura, vedação hermética e operação contínua para conformidade ambiental.
