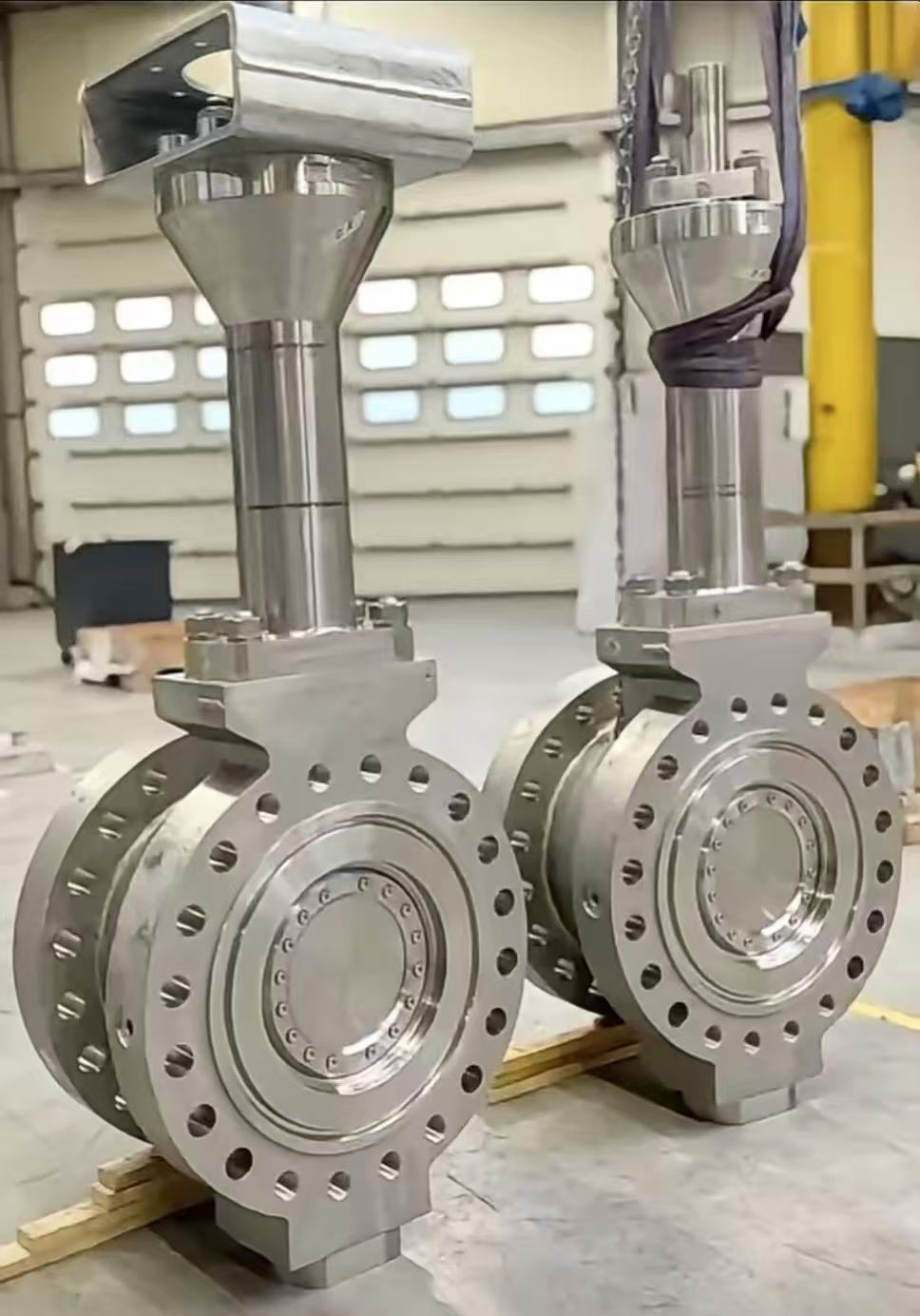

O GKV-9 Válvula borboleta de triplo deslocamento Oferece dois designs de vedação: metal laminado e metal puro. Garante mais de 50.000 ciclos sem manutenção, atende aos padrões de teste de incêndio API 607 e ISO 10497, está em conformidade com as regulamentações de emissões fugitivas TA-LUFT e ISO 15848-1 e passou no teste criogênico BS 6364 para desempenho confiável em condições extremas.
Válvula borboleta de três deslocamentos da série GKV-9
| |
Faixa de tamanho 2"~160" (DN50~DN4000)
| Materiais do corpo Aço carbono (WCB, A105), aço inoxidável (CF8/CF8M, CF3/CF3M), aço liga (F51, F22, WC6, WC9), duplex/super duplex (2205, 2507), ligas à base de níquel (Inconel 625, Hastelloy, Monel 400) ou materiais especiais (titânio, zircônio, tântalo). |
Faixa de temperatura -320°F a 842°F (-196°C a 450°C) | Pressão máxima de operação permitida ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150 |
Materiais de caule Aço inoxidável 17-4PH, 410, XM-19 (Nitronic 50), aço inoxidável (410, 420, 431, 17-4PH, 316) ou ligas à base de níquel, opcionalmente endurecidos ou revestidos para maior resistência e durabilidade. | Materiais do assento Apresenta aço inoxidável laminado com grafite, ligas de revestimento duro Stellite ou vedações macias (PTFE, RPTFE, Viton, EPDM), dependendo da aplicação.
|
Classificação de desligamento Vazamento zero
| Materiais do disco Aço inoxidável, aço inoxidável duplex ou ligas à base de níquel, com revestimento opcional de dureza (Stellite, WC) ou revestimento HVOF para resistência ao desgaste e à corrosão. |
Padrão de projeto API 609, ASME B16.34, ASME VIII, API 600 | Perfuração de flange ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Conexões finais Wafer, Lug, Flange Dupla | Padrão de teste ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Portos Penteado | Plataforma Connect ISO5211, Suporte |
Frente a frente AAPI 609, ASME B16.10, ISO 5752, EN 558 | Aplicações Petróleo e gás, vapor, geração de energia, refino, processamento químico |

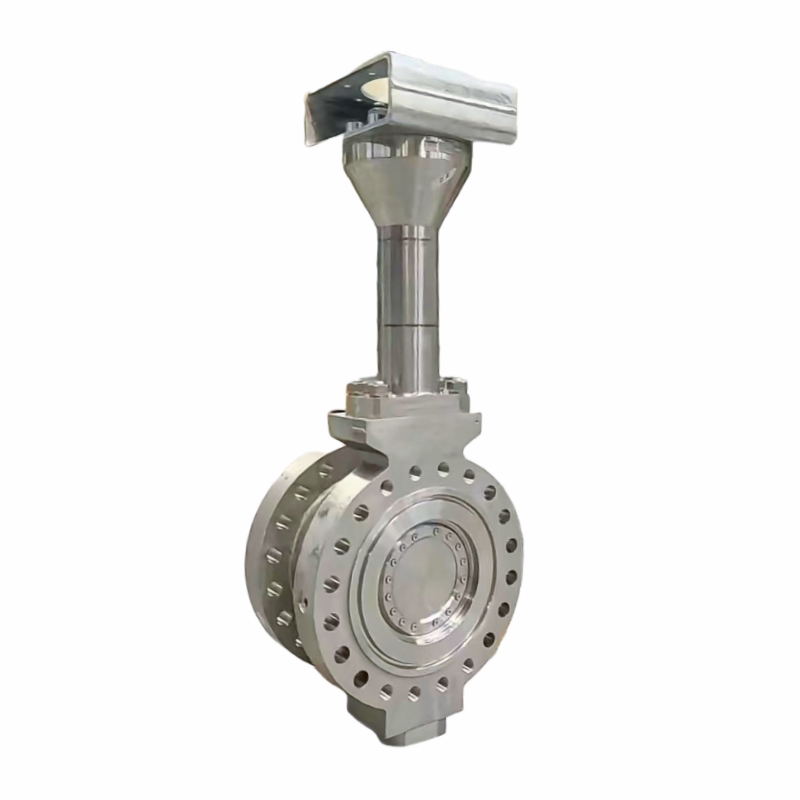

Válvula borboleta de triplo deslocamento GKV-9
A válvula de triplo deslocamento proporciona uma vedação bidirecional hermética. Essa geometria garante que a vedação do disco entre em contato com a sede do corpo somente na posição de fechamento final, sem atrito ou desgaste, proporcionando uma vedação resiliente gerada por torque com "encaixe" suficiente para garantir um contato uniforme.
Corpo em liga Stellite 21 para maior durabilidade e fácil manutenção.
Projeto e construção de acordo com normas internacionais ou especificações do cliente.
- Deslocamento 1: O eixo é deslocado para trás do eixo da sede para permitir contato de vedação completo em toda a volta da sede.
- Deslocamento 2: O eixo central do eixo está deslocado em relação ao tubo e à válvula, o que permite a abertura e o fechamento da válvula sem interferências.
- Deslocamento 3: O eixo do cone de assento é deslocado em relação à linha central do eixo para eliminar o atrito durante o fechamento e a abertura e para obter um funcionamento uniforme.
O baixo torque garante uma operação fácil e o design do assento metálico permite
É projetado para ser aplicado em serviços severos. Todas as peças são substituíveis e integradas.
A manutenção está disponível.
Especificações do projeto:
Tipo de conexão do corpo: olhal, wafer, flangeado
Espessura: ASME B16.34
Presencial: API 609, ISO 5752
Pressão: ASME B16.34
Teste de resistência ao fogo: API607, ISO 10497
Teste de pressão: ISO 5208, API 598
Criogênico: BS 6364
À prova de explosão: ATEX
Características da Válvula Borboleta Tripla Deslocada Série GKV-9
Praticamente não há atrito entre a placa da válvula e a sede da válvula. A placa da válvula possui dois designs: vedação intermediária de metal e vedação totalmente metálica, permitindo seu funcionamento em temperaturas de -196 °C a 760 °C.
A vida útil do interruptor pode ultrapassar 50.000 ciclos sem necessidade de ajustes.
Características:
• Geometria de triplo deslocamento verdadeiro
• Fechamento bidirecional completo com zero vazamento*
• Assento metálico substituível em campo
• Testada em todo o seu ciclo de vida como uma válvula bidirecional hermética.
• Conformidade e especificações: TA-LUFT, ISO 1584-1, BS 6364
• Disco autocentrante
• Disponível em uma ampla variedade de configurações: padrão de encaixe, curto (ISO) e longo.
