Válvula borboleta com sede macia

Como uma válvula borboleta abre e fecha? Guia de operação completoAs válvulas borboleta são os dispositivos de controle de fluxo de um quarto de volta mais utilizados em sistemas de tubulação industriais e municipais. Muitos engenheiros e especialistas em compras as selecionam. válvulas borboleta industriais Apesar de seu tamanho compacto e da economia que proporcionam, poucos compreendem completamente o processo mecânico de abertura e fechamento de uma válvula borboleta. Diferentemente das válvulas de gaveta e das válvulas globo, que possuem curso linear, as válvulas borboleta dependem de um movimento rotativo preciso para alterar o fluxo na tubulação. Este artigo explica detalhadamente o processo de abertura e fechamento, a lógica mecânica de diferentes modelos de válvulas, os modos de atuação e os princípios de vedação.1. Princípio básico de abertura e fechamento das válvulas borboletaToda a ação de abertura e fechamento de uma válvula borboleta é realizada por meio de um Rotação de 90 graus em um quarto de voltaOs principais componentes móveis incluem a haste da válvula e o disco borboleta interno. A haste recebe torque de atuadores manuais ou automatizados e aciona o disco para girar horizontalmente dentro do furo da tubulação, realizando a abertura total, o fechamento total e os estados de estrangulamento intermediário.Processo de fechamento (90° → 0°)O disco gira gradualmente em sentido perpendicular à direção do fluxo do fluido, estreitando continuamente a passagem. Ao atingir 0 graus, o disco pressiona completamente a sede da válvula, bloqueando a tubulação e garantindo o fechamento hermético.Processo de abertura (0° → 90°)O disco gira paralelamente à direção do fluido, expandindo gradualmente a área de fluxo. A 90 graus, o disco está totalmente aberto, minimizando a resistência ao fluxo e permitindo a passagem máxima do fluido. Essa simples operação rotativa é o que torna o sistema eficiente. válvulas borboleta tipo wafer e válvulas borboleta de olhal Muito popular para tubulações de grande diâmetro.2. Processo de ação mecânica completo O ciclo de abertura e fechamento segue uma corrente de transmissão mecânica fixa, garantindo um funcionamento preciso e estável:Primeiramente, o dispositivo de acionamento (alavanca, caixa de engrenagens, atuador pneumático ou elétrico) gera torque rotacional. O torque é transmitido à haste central da válvula através do eixo de acionamento. A estrutura integrada da haste e do disco gira sincronizadamente, sem folga. Durante o movimento, o disco se separa gradualmente da sede de vedação ou se comprime contra ela. Finalmente, o dispositivo limitador mecânico trava o ângulo para completar a posição de abertura ou fechamento.3. Diferentes lógicas de abertura e fechamento por estrutura de válvulaAs válvulas borboleta concêntricas e deslocadas apresentam diferenças notáveis ​​no atrito de abertura e fechamento, o que afeta diretamente a vida útil e a estabilidade operacional:3.1 Operação da Válvula Borboleta ConcêntricaAs válvulas borboleta concêntricas possuem centros sobrepostos na haste, no disco e na tubulação. Durante cada curso de abertura e fechamento, o disco mantém contato e atrito contínuos com a sede. A operação é simples e econômica, adequada para comutação de baixa frequência em tubulações convencionais de tratamento de água e HVAC.3.2 Válvula Borboleta de Triplo Deslocamento com Operação de Atrito ZeroVálvulas borboleta de triplo deslocamento Adota uma estrutura tridimensional deslocada. Durante o processo de abertura, o disco se separa instantaneamente da sede sem atrito. Durante o fechamento, o disco entra em contato com a sede apenas na posição de travamento final. Esse mecanismo de abertura e fechamento sem atrito reduz significativamente o desgaste da sede, tornando este estilo de válvulas borboleta para serviço pesado Adequado para tubulações industriais de alta temperatura, alta pressão e comutação frequente.4. Coordenação da Vedação Durante a Abertura e o FechamentoDiferentes tipos de vedação correspondem a diferentes características mecânicas de abertura e fechamento:4.1 Válvula Borboleta com Assento MacioVálvulas borboleta com sede macia As sedes em EPDM ou NBR dependem da compressão elástica para garantir vedação total quando completamente fechadas. Durante o fechamento, o disco comprime suavemente a sede elástica para preencher pequenas folgas. Durante a abertura, a sede elástica retorna à sua posição original automaticamente. Esse modo flexível de abertura e fechamento garante uma vedação hermética para água limpa e gases.4.2 Válvula borboleta com sede metálicaVálvulas borboleta com sede metálica Adotam um sistema de encaixe preciso metal-metal. O processo de abertura e fechamento garante uma montagem e separação mecânicas rígidas. Com alta resistência ao desgaste e à temperatura, mantêm um desempenho de comutação estável em condições de trabalho severas, como vapor em alta temperatura e pasta abrasiva.5. Modos de abertura e fechamento de válvulas borboleta automatizadasOs modernos sistemas de tubulação industrial utilizam válvulas borboleta automatizadas para realizar o controle inteligente de abertura e fechamento:Válvula borboleta pneumáticaAcionado por ar comprimido, realiza movimentos rápidos de abertura e fechamento em segundos. Com a vantagem de ser à prova de explosão, é amplamente utilizado em manobras de dutos químicos e petroquímicos.Válvula borboleta elétricaAcionado por atuadores elétricos, oferece velocidade estável, posicionamento angular preciso e controle remoto por sinal. Suporta abertura/fechamento retardado e posicionamento intermediário, sendo adequado para sistemas de tubulação inteligentes.Válvula borboleta manualOperado por alavanca ou volante, permite a abertura e o fechamento manual no local, sendo econômico e conveniente para cenários de operação de baixa frequência.6. Falhas comuns de abertura e fechamento e suas causasVálvula emperradaCausado por deposição de sedimentos, envelhecimento da sede ou torque insuficiente do atuador.Fechamento incompleto e vazamentoDeslocamento do disco, desgaste da sede ou presença de corpos estranhos bloqueando a superfície de vedação.Velocidade lenta de abertura e fechamentoInsuficiência de pressão de ar pneumático ou desvio nos parâmetros do atuador elétrico.7. Válvula GEKO: Desempenho preciso de abertura e fechamentoTodas as válvulas borboleta GEKO adotam uma estrutura de movimento rotativo otimizada, garantindo ações de abertura e fechamento flexíveis, suaves e precisas. Nossa linha completa de produtos, incluindo válvulas borboleta tipo wafer, lug, com sede macia, com sede metálica e com triplo offset, proporciona comutação sem atrito, vedação estável e longa vida útil. Automatizadas válvulas borboleta moduladoras Suporta abertura e fechamento em ângulos arbitrários, atendendo aos requisitos de isolamento e controle de estrangulamento de sistemas de tubulação industrial modernos.

 O que é uma válvula borboleta e quais são seus principais componentes?A válvula borboleta é um dispositivo popular de controle de fluxo de um quarto de volta, amplamente utilizado em sistemas de tubulação municipais e industriais para regular, controlar ou interromper completamente o fluxo de fluidos. Seu design fino e leve a torna muito mais compacta do que as válvulas de esfera ou de gaveta, especialmente em tubulações de grande diâmetro. Muitos novos compradores e engenheiros de planta desejam entender exatamente o que é uma válvula borboleta e como cada componente interno funciona em conjunto para oferecer um desempenho confiável. Este artigo detalha a definição, a função principal e todos os componentes-chave de uma válvula borboleta. válvula borboleta. Definição e função principal de uma válvula borboletaEm sua forma mais simples, uma válvula borboleta controla o fluido girando um disco circular dentro da tubulação. Uma rotação de 90 graus alterna a válvula entre as posições totalmente aberta e totalmente fechada. Ela também pode permanecer em ângulos intermediários para regular o fluxo. Válvulas borboleta tipo wafer e válvulas borboleta de olhal são os dois estilos de carroceria mais comuns, enquanto designs assimétricos como válvulas borboleta de triplo deslocamento As válvulas borboleta são projetadas para lidar com aplicações exigentes de alta temperatura e alta pressão. Elas operam com água, ar, gás e diversos fluidos químicos em setores como tratamento de água, HVAC, energia e processamento químico.Componentes principais de uma válvula borboleta1. Corpo de válvulasO corpo da válvula forma a estrutura principal de contenção de pressão e se conecta à tubulação. Os corpos tipo wafer se encaixam entre dois flanges de tubulação sem a necessidade de parafusos de fixação. Os corpos tipo lug possuem ressaltos roscados integrados à válvula para fixar os flanges com segurança. Robusto. válvulas borboleta com sede metálica Utilizam-se corpos de ferro fundido, ferro fundido nodular, aço inoxidável ou aço-liga para suportar ambientes de trabalho severos.2. Disco de BorboletaO disco é a placa circular dentro do corpo da válvula que bloqueia ou permite a passagem do fluido. Ele gira juntamente com a haste da válvula. O formato do disco impacta diretamente a resistência ao fluxo. Válvulas concêntricas utilizam um disco plano; válvulas de duplo e triplo deslocamento utilizam discos contornados para reduzir o atrito da sede durante a rotação. Para fluidos corrosivos, os discos são revestidos ou fabricados em aço inoxidável para prolongar a vida útil.3. Haste da válvulaA haste é um eixo que atravessa o corpo da válvula e se fixa firmemente ao disco. Ela transmite o torque do atuador ou volante para girar o disco. A maioria das hastes é feita de aço inoxidável de alta resistência para resistir à torção e à corrosão. Muitos projetos utilizam uma conexão de haste e disco em peça única para eliminar folgas e melhorar a precisão do controle.4. Assento / Anel de VedaçãoA sede cria a superfície de contato de vedação entre o disco e o corpo da válvula. Válvulas borboleta com sede macia Utilizam-se sedes de elastômero, como EPDM ou PTFE, para obter uma vedação hermética em fluidos limpos. As versões com sede metálica utilizam superfícies de vedação metal-metal, adequadas para fluidos de alta temperatura, abrasivos ou vapor, onde as sedes de borracha não resistem. 5. Retentores e juntas de hasteAs vedações da haste impedem o vazamento de fluido ao longo da haste, no ponto de saída do corpo da válvula. Os anéis de vedação ou anéis O formam a principal barreira. Eles são essenciais para evitar emissões fugitivas, especialmente em aplicações químicas e de petróleo e gás.6. Atuador / Unidade OperacionalO atuador fornece o torque necessário para girar a haste e o disco. As versões manuais utilizam um volante ou alavanca. Válvulas borboleta pneumáticas Utilize ar comprimido para controle rápido de ligar/desligar ou modulação. Válvulas borboleta elétricas Permitem operação remota automatizada e ajuste preciso do fluxo. Posicionadores podem ser acoplados a atuadores moduladores para manter ângulos de disco exatos.Como esses componentes funcionam juntosQuando o atuador gira a haste da válvula, o disco gira dentro do corpo. Na posição fechada, o disco pressiona a sede para bloquear o fluido. Quando aberta, o disco gira paralelamente ao fluxo, permitindo a passagem do fluido. Todas as peças devem ser adequadamente dimensionadas para a pressão, temperatura e fluido de trabalho. Uma incompatibilidade no material da sede ou do disco causará vazamentos e falhas prematuras rapidamente.Gama de válvulas borboleta GEKOA GEKO Valve fornece conjuntos completos de válvulas borboleta com componentes de alta qualidade. Nossa linha inclui válvulas borboleta com sede macia e sede metálica, concêntricas, de duplo e triplo offset, disponíveis nos modelos wafer, lug e flangeados, com atuadores manuais, pneumáticos ou elétricos para projetos industriais e municipais em todo o mundo.9 palavras-chave essenciais para SEOVálvula borboleta tipo wafer, Válvula borboleta tipo lug, Válvula borboleta de triplo offset, Válvula borboleta com sede macia, Válvula borboleta com sede metálica, Válvula borboleta pneumática, Válvula borboleta elétrica, Válvula borboleta automatizada, Válvula borboleta para serviço pesado

 Como uma válvula borboleta controla o fluxo de fluido? Guia completo de funcionamento.As válvulas borboleta são amplamente reconhecidas como os dispositivos de controle de fluidos mais econômicos e compactos para tubulações municipais e industriais. Ao contrário das válvulas de esfera, que proporcionam fluxo retilíneo total, ou das válvulas de gaveta, projetadas apenas para isolamento total (abertura ou fechamento), válvulas borboleta industriais Apresentam uma mecânica de disco rotativo exclusiva que permite um gerenciamento flexível de fluidos. Muitos projetistas de sistemas e operadores de plantas se perguntam: Como uma válvula borboleta controla o fluxo de fluido de forma precisa e estável? Este guia explica todo o mecanismo de controle de fluxo, os diferentes estados de funcionamento das válvulas borboleta, as diferenças estruturais entre os tipos de produto e o desempenho prático do controle de fluxo em sistemas de tubulação modernos.1. Princípio básico de controle de fluidos em válvulas borboletaO método principal de controle de fluido de uma válvula borboleta baseia-se em umDisco rotativo de 90 graus com giro de um quarto de voltaInstalado verticalmente no centro da tubulação, o disco borboleta gira ao longo da haste da válvula para alterar a área de fluxo efetiva dentro do tubo. Ajustando o ângulo do disco, a válvula altera com precisão a resistência ao fluxo, a velocidade do fluido e a pressão na tubulação, realizando assim três funções principais de controle de fluxo: passagem total do fluxo, estrangulamento parcial e bloqueio total do fluido.Este método de controle de fluxo rotativo, simples e confiável, é a principal razão pela qual válvulas borboleta tipo wafer, válvulas borboleta de olhalAs válvulas borboleta de deslocamento são amplamente utilizadas em tubulações de grande diâmetro para água, gás e fluidos de processo de baixa viscosidade.2. Três estados principais de controle de fluxo2.1 Estado Aberto de Fluxo TotalQuando o disco gira 90 graus e fica paralelo à direção do fluido, a tubulação atinge sua capacidade máxima de vazão. Embora o disco permaneça dentro da tubulação, sua estrutura aerodinâmica minimiza a resistência ao fluxo. Nesse estado, o válvula borboleta industrial Permite a transmissão irrestrita de fluidos, sendo adequada para operação de dutos de circulação de longo prazo e cenários de fornecimento de vazão máxima.2.2 Estado de controle preciso da vazão e do estrangulamentoA maior vantagem das válvulas borboleta no controle de fluidos é seu excelente desempenho de estrangulamento. Quando o disco permanece em qualquer ângulo entre 20% e 70% de abertura, ele forma uma área de proteção ajustável dentro da tubulação. Quanto maior a área de proteção, maior a resistência ao fluxo e menor a vazão do fluido. Válvulas borboleta moduladoras Com atuadores elétricos ou pneumáticos, é possível manter ângulos de abertura estáveis, possibilitando o balanceamento contínuo e preciso do fluxo, o ajuste de pressão e o controle da distribuição de fluidos em sistemas industriais. 2.3 Estado de Fechamento Total do FluidoQuando o disco gira até 0 graus e fica completamente perpendicular ao fluxo do fluido, ele se encaixa perfeitamente na sede da válvula, bloqueando toda a passagem do fluxo. Válvulas borboleta com sede macia Utiliza a deformação elástica da sede para obter uma vedação hermética e sem vazamentos em meios limpos, enquanto válvulas borboleta com sede metálica Contam com conexões metálicas de precisão para bloquear fluidos abrasivos, de alta temperatura e alta pressão, garantindo isolamento confiável da tubulação e interrupção do fluxo de fluidos.3. Como diferentes tipos de válvulas borboleta otimizam o controle de fluxoDiferentes estruturas de válvulas borboleta proporcionam efeitos de controle de fluidos completamente distintos, adaptando-se a diversas condições de trabalho industriais:3.1 Válvulas borboleta concêntricas para controle geral de fluxoAs válvulas borboleta concêntricas apresentam centros coincidentes na haste, no disco e na tubulação, proporcionando regulação básica de fluxo estável e isolamento. São ideais para tubulações convencionais de tratamento de água, HVAC e proteção contra incêndio com temperatura normal e baixa pressão, oferecendo desempenho econômico e prático no controle de fluidos.3.2 Válvulas borboleta de deslocamento duplo e triplo para controle de fluxo em serviço pesadoVálvulas borboleta de triplo deslocamento As válvulas borboleta de duplo deslocamento adotam uma estrutura de deslocamento exclusiva. O disco evita o atrito com a sede durante a rotação, garantindo um ajuste de ângulo suave e estável mesmo sob alta pressão e alta temperatura. válvulas borboleta para serviço pesado Fornece controle preciso do fluxo de vapor, gases de combustão, meios químicos corrosivos e tubulações de processos industriais de alta frequência.3.3 Características do controle de fluxo tipo wafer versus tipo lugVálvulas borboleta tipo wafer Apresentam corpos ultrafinos com baixa resistência ao fluxo, adequados para sistemas de tubulação compactos que exigem controle estável de grandes vazões. Válvulas borboleta de olhal Apoia a desmontagem unilateral de dutos, mantendo a segurança do controle de fluxo do sistema, facilitando a manutenção segmentada de dutos sem afetar o sistema de fluidos como um todo.4. Como os atuadores auxiliam no controle preciso de fluidosO controle estável do fluido não pode ser alcançado apenas pelo corpo da válvula; o atuador determina a precisão do controle e o nível de automação:Válvulas borboleta manuaisPermite o ajuste simples do fluxo no local e o isolamento da tubulação, sendo adequado para cenários de controle de baixa frequência.Válvulas borboleta pneumáticasEquipado com posicionadores para corrigir o desvio angular, mantendo uma vazão estável sob pressão variável na tubulação, ideal para sistemas de fluidos industriais à prova de explosão.Válvulas borboleta elétricas automatizadasSuporta ajuste remoto de sinal e controle proporcional de fluxo, integrando-se a sistemas industriais inteligentes para realizar o gerenciamento automático de fluidos e a distribuição precisa do fluxo.5. Principais vantagens do controle de fluidos por válvula borboletaObtenha as funções duplas de isolamento de fluido e controle de fluxo com um único dispositivo de válvula.Adequado para controle de fluxo em tubulações de grande diâmetro, com baixo custo e espaço de instalação reduzido.A operação rotativa suave garante um ajuste estável do fluido sem oscilações na tubulação.Diversos tipos de produtos se adaptam a meios fluidos limpos, corrosivos, de alta temperatura e abrasivos.Suporte ao controle manual e automático inteligente de fluidos para sistemas industriais modernos.6. GEKO Valve: Soluções confiáveis ​​em válvulas borboleta para controle de fluidosA GEKO Valve oferece uma linha completa de válvulas borboleta de alto desempenho para o controle preciso de fluidos industriais. Nossa linha de produtos inclui válvulas borboleta com sede macia e metálica, válvulas borboleta concêntricas e de triplo offset, válvulas borboleta tipo wafer e tipo lug, além de válvulas borboleta manuais, pneumáticas e elétricas automatizadas. Todos os produtos proporcionam regulação de fluxo estável, desempenho de fechamento confiável e longa vida útil, oferecendo soluções precisas e eficientes para o controle de fluidos em sistemas de tratamento de água, HVAC, indústria química, geração de energia e engenharia municipal.9 palavras-chave essenciais para SEOVálvula borboleta industrial, válvula borboleta de triplo offset, válvula borboleta com sede macia, válvula borboleta com sede metálica, válvula borboleta tipo wafer, válvula borboleta tipo lug, válvula borboleta moduladora, válvula borboleta para serviço pesado, válvula borboleta automatizada

 Qual é o mecanismo por trás do funcionamento de uma válvula borboleta?As válvulas borboleta são um dos tipos mais versáteis de válvulas de controle de um quarto de volta utilizadas em modernos sistemas de tubulação industriais e municipais. Embora a maioria dos engenheiros esteja familiarizada com a rápida comutação e a estrutura compacta das válvulas borboleta, elas também são conhecidas por sua praticidade e versatilidade. válvulas borboleta industriaisMuitos não compreendem completamente o mecanismo mecânico de operação que permite o isolamento confiável do fluido, a resistência à pressão e a modulação precisa do fluxo em diferentes tipos de válvulas borboleta. Ao contrário das válvulas de esfera, que dependem da vedação por esferas esféricas, ou das válvulas de gaveta, com movimento de curso vertical, as válvulas borboleta adotam uma estrutura mecânica exclusiva com discos rotativos. Este artigo analisa detalhadamente o mecanismo mecânico de operação das válvulas borboleta, incluindo a transmissão de torque, a lógica de movimento do disco, a mecânica de vedação de válvulas borboleta com sede macia e com sede metálica, os princípios de funcionamento com deslocamento e a coordenação do atuador para válvulas borboleta automatizadas.1. Visão geral do mecanismo de operação mecânica.Todo o mecanismo de funcionamento de uma válvula borboleta é baseado em transmissão mecânica rotativa e correspondência fluidodinâmicaO atuador gera torque rotacional, que é transmitido através da haste da válvula para acionar o disco borboleta interno, realizando uma rotação de 90 graus em um quarto de volta. Ao alterar o ângulo do disco dentro do furo da tubulação, a válvula modifica a área da seção transversal do fluxo, executando assim três funções mecânicas principais: interrupção do fluxo, passagem total do fluxo e regulação intermediária da vazão. Toda a estrutura mecânica apresenta menos componentes de transmissão, lógica de movimento mais simples e resposta mais rápida do que as válvulas industriais de múltiplos cursos.2. Mecanismo central de transmissão mecânica A transmissão de torque é a principal fonte de energia para o funcionamento da válvula borboleta. A cadeia de transmissão mecânica completa consiste em um atuador, haste da válvula, pino do eixo e disco da borboleta, garantindo a conversão precisa de energia e a geração do movimento.Quando o atuador recebe um sinal de abertura ou fechamento, ele gera torque rotacional e o transmite à haste vertical da válvula. A haste da válvula é fixada ao disco borboleta por meio de pinos de precisão, eliminando a rotação ociosa e garantindo o movimento angular síncrono. O eixo da haste utiliza buchas de alta precisão e gaxetas de vedação para reduzir a resistência ao atrito, garantindo uma rotação flexível e estável, sem travamentos. Esse mecanismo de transmissão mecânica converte energia elétrica, pneumática ou manual em rotação mecânica, realizando as ações de abertura e fechamento da válvula com eficiência.3. Mecanismo mecânico de controle de fluxo por discoO disco borboleta é o componente principal do controle de fluidos, e seu deslocamento angular determina diretamente o estado do fluxo na tubulação. Diferentes ângulos de abertura correspondem a estados de controle de fluxo mecânico completamente distintos.Na posição fechada a 0 grau, o disco fica completamente perpendicular à direção do fluido, formando uma barreira total contra o meio. Sob a ação da pressão do fluido, o disco se ajusta firmemente à sede da válvula, obtendo uma vedação por compressão mecânica. Na posição totalmente aberta a 90 graus, o disco fica paralelo à direção do fluido, minimizando a resistência ao fluxo e permitindo a passagem máxima do fluido. Em qualquer ângulo entre 0 e 90 graus, o disco forma uma estrutura de estrangulamento sobreposta com o diâmetro interno da tubulação, utilizando oclusão mecânica para alterar a velocidade e a pressão do fluxo, possibilitando a regulação contínua do fluxo.4. Mecanismo de Vedação Mecânica (Vedação Macia e Vedação Rígida)O desempenho de vedação confiável das válvulas borboleta resulta de dois mecanismos de vedação mecânica distintos, aplicáveis ​​a diferentes condições de trabalho industriais: 4.1 Mecanismo de Vedação por Compressão Elástica (Assento Macio)Válvulas borboleta com sede macia Utilizam-se sedes de polímeros elásticos, como EPDM e Viton. Durante o curso de fechamento, o disco comprime mecanicamente a sede elástica, produzindo uma microdeformação elástica. A sede deformada preenche as minúsculas folgas mecânicas entre a borda do disco e o corpo da válvula, garantindo uma vedação sem vazamentos. Esse mecanismo mecânico de compensação elástica se adapta a pequenas tolerâncias de usinagem e variações de pressão na tubulação, assegurando o fechamento hermético de válvulas borboleta com sede macia em condições normais de temperatura e baixa pressão.4.2 Mecanismo de Vedação por Lapidação Mecânica de Precisão (Assento Metálico)Válvulas borboleta com sede metálica Adota um mecanismo de vedação rígido metal-metal. Após usinagem de precisão e lapidação espelhada, o disco e a sede formam um par de vedação de alta precisão. Graças ao contato mecânico rígido e à força de autoaperto sob pressão intermediária, a válvula garante uma vedação estável em condições de alta temperatura, alta pressão e abrasão. Essa estrutura de vedação mecânica não apresenta problemas de deformação por envelhecimento e suporta a operação industrial de alto ciclo e longa duração de válvulas borboleta de serviço pesado.5. Válvula borboleta deslocada com mecanismo mecânico de atrito zeroAs válvulas borboleta concêntricas e deslocadas apresentam diferenças fundamentais na lógica de funcionamento mecânico, o que determina a vida útil e o desempenho de resistência à pressão.As válvulas borboleta concêntricas apresentam um centro completamente coincidente entre a haste, o disco e a tubulação. O disco mantém atrito mecânico contínuo com a sede durante cada ciclo de abertura e fechamento, o que facilita o desgaste da sede. Em contraste, viagemo deslocamento válvulas borboleta As válvulas borboleta de deslocamento duplo adotam uma estrutura mecânica de deslocamento espacial. No estágio inicial de rotação, o disco se separa automaticamente da sede de vedação sem contato por atrito. Somente no ângulo de fechamento final o disco entra em contato com a sede para posicionamento e vedação. Esse mecanismo de operação mecânica sem atrito reduz significativamente o desgaste dos componentes, aumenta a durabilidade da válvula e se adapta às condições de trabalho de comutação frequente e severa típicas de válvulas borboleta de deslocamento.6. Mecanismo de Coordenação Automatizada de AtuadoresDiferentes atuadores formam diferentes mecanismos de operação automática, adequados aos modernos sistemas inteligentes de tubulação:Mecanismo de válvula borboleta pneumáticaConverte a energia da pressão do ar comprimido em torque de rotação mecânica, apresentando ação rápida e desempenho mecânico à prova de explosão, sendo adequado para ambientes industriais perigosos.Mecanismo de válvula borboleta elétricaUtiliza acionamento por motor e amplificação de torque por redutor para obter posicionamento angular preciso, suportando controle remoto de sinal e regulação proporcional.Mecanismo de válvula borboleta manualBaseia-se na entrada de torque mecânico manual, possui estrutura de transmissão simples, sendo estável e confiável para operação em baixa frequência.7. Vantagens industriais do mecanismo mecânico da válvula borboletaA estrutura de operação mecânica única proporciona industrial válvulas borboleta Com vantagens industriais insubstituíveis: o layout mecânico compacto economiza espaço de instalação para válvulas borboleta tipo wafer e tipo lug, a estrutura de transmissão simples reduz as taxas de falha, o mecanismo de deslocamento sem atrito prolonga a vida útil das válvulas borboleta de triplo deslocamento e o deslocamento angular flexível realiza as funções duplas de isolamento e estrangulamento para válvulas borboleta moduladoras. Essas características mecânicas tornam os diversos tipos de válvulas borboleta a solução preferida para sistemas de controle de fluidos industriais e municipais de grande diâmetro.8. Projeto mecânico de alta precisão da válvula GEKOA GEKO Valve otimiza o mecanismo interno de operação mecânica de todas as válvulas borboleta industriais. Adotando tecnologia de fundição de precisão, usinagem CNC e lapidação espelhada, nossas válvulas borboleta tipo wafer, válvulas borboleta tipo lug, válvulas borboleta com sede metálica e válvulas borboleta com sede macia apresentam transmissão de torque uniforme, rotação flexível, posicionamento preciso do disco e desempenho de vedação estável. A linha completa de produtos, incluindo válvulas borboleta concêntricas, de duplo offset e de triplo offset, atende plenamente aos requisitos de operação mecânica de diferentes tubulações industriais de baixa, média e alta pressão.9 palavras-chave essenciais de SEOVálvula borboleta industrial, válvula borboleta de triplo offset, válvula borboleta com sede macia, válvula borboleta com sede metálica, válvula borboleta tipo wafer, válvula borboleta tipo lug, válvula borboleta moduladora, válvula borboleta para serviço pesado, válvula borboleta automatizada

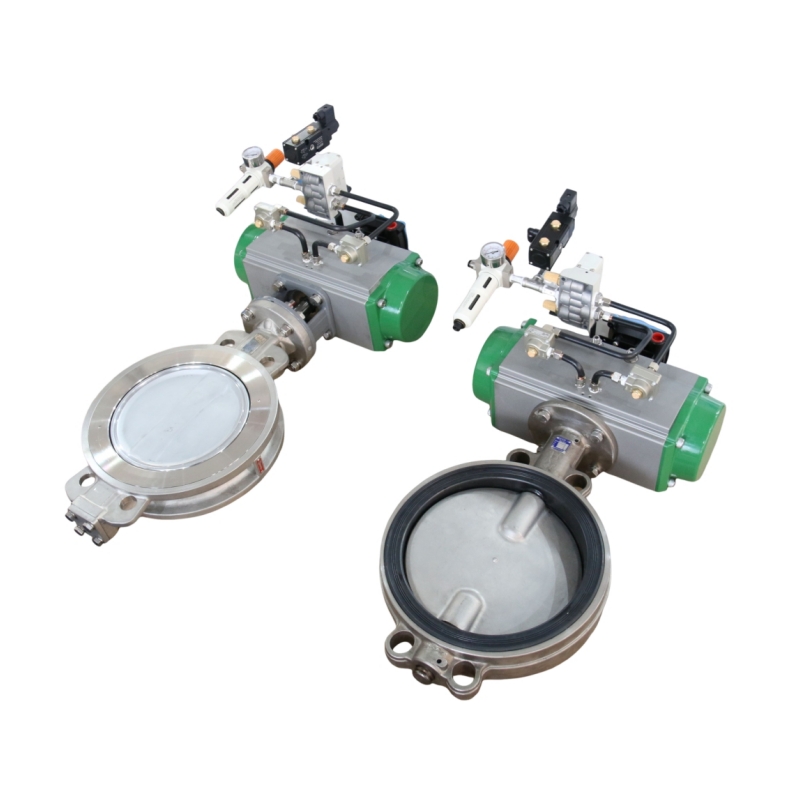

 A válvula borboleta é um dispositivo de controle de fluxo de alta eficiência com abertura de um quarto de volta, amplamente utilizado em sistemas de tubulação comerciais e industriais. Conhecida por sua estrutura ultracompacta, design leve, operação rápida e vantagens de economia de custos, a válvula borboleta difere significativamente das válvulas de esfera, válvulas de gaveta e válvulas globo em termos de layout estrutural e princípio de funcionamento. É o tipo de válvula preferido para isolamento, estrangulamento e regulação de fluxo em tubulações de grande diâmetro. Para auxiliar engenheiros e compradores na aplicação correta desta válvula em diferentes projetos, este guia explica detalhadamente a definição, a estrutura interna, o princípio de funcionamento, os principais tipos e as características industriais das válvulas borboleta.1. O que é uma válvula borboleta?Uma válvula borboleta é uma válvula de movimento rotativo que utiliza um elemento de fechamento em forma de disco para controlar o fluxo de fluido. Os componentes principais incluem um corpo de válvula, haste central, disco borboleta e sede de vedação. Comparadas com as válvulas industriais tradicionais, as válvulas borboleta apresentam menor comprimento entre as faces, peso mais leve e ocupam menos espaço para instalação, tornando-as ideais para sistemas de tubulação de grande diâmetro, onde as válvulas de esfera e as válvulas de gaveta são volumosas e caras.As válvulas borboleta industriais são projetadas para líquidos, gases e fluidos de baixa viscosidade, sendo amplamente utilizadas em sistemas de tratamento de água, HVAC, proteção contra incêndio, indústria química, geração de energia e obras públicas. Elas permitem abertura total, fechamento total e estrangulamento parcial do fluxo, considerando tanto as funções de isolamento quanto de regulação. 2. Estrutura central de uma válvula borboletaO funcionamento estável de uma válvula borboleta depende de um sistema estrutural com encaixe preciso. Os principais componentes e suas funções são os seguintes:Corpo da válvulaCarcaça principal de suporte de pressão, disponível em ferro fundido, ferro fundido nodular, aço carbono e aço inoxidável, que suporta a carga de pressão total da tubulação.Haste da válvulaEixo de transmissão que conecta o atuador e o disco borboleta, fornecendo o torque rotacional que aciona a rotação do disco.Disco de borboletaO componente principal de controle de fluxo gira 90 graus para bloquear ou abrir a passagem do fluido; o design aerodinâmico do disco reduz efetivamente a resistência ao fluxo.Assento de vedaçãoInstaladas na parede interna do corpo da válvula, incluindo vedações macias de borracha e vedações rígidas de metal, são responsáveis ​​pelo fechamento hermético da tubulação.Dispositivo de atuaçãoIncluindo alavancas manuais, engrenagens, atuadores pneumáticos e elétricos, usados ​​para controlar a comutação e o ajuste de válvulas.3. Como funciona uma válvula borboleta? (Princípio de funcionamento)O princípio de funcionamento de uma válvula borboleta baseia-se em Movimento rotativo de um quarto de volta de 90 graus, com lógica de ação simples e eficiente:Quando a válvula recebe um sinal de abertura, o atuador aciona a haste da válvula e o disco borboleta, fazendo-os girar 90 graus horizontalmente. Nesse momento, o disco fica paralelo à direção do fluxo do fluido, e a tubulação forma uma passagem totalmente aberta com resistência mínima ao fluxo.Ao fechar a válvula, o disco gira 90 graus novamente, ficando perpendicular à direção do fluido. A superfície do disco se ajusta perfeitamente à sede de vedação, bloqueando completamente a passagem do fluido e garantindo o isolamento da tubulação e o fechamento hermético.Além da abertura e fechamento completos, o disco da válvula borboleta pode permanecer em qualquer ângulo intermediário entre 0° e 90°, permitindo o controle preciso do fluxo e a regulação da pressão, o que torna as válvulas borboleta superiores às válvulas de gaveta em termos de desempenho no controle de fluxo.4. Principais tipos de válvulas borboleta por estrutura e vedaçãoDe acordo com o formato da vedação e o projeto estrutural, as válvulas borboleta industriais são divididas em duas categorias principais, adaptando-se a diferentes condições de trabalho:4.1 Válvula Borboleta com Assento MacioAs válvulas borboleta com sede macia utilizam materiais de borracha elástica, como EPDM, NBR e Viton, como componentes de vedação. Elas dependem da deformação elástica da borracha para alcançar uma vedação hermética, sem vazamentos. Com baixo custo e bom desempenho de vedação, são adequadas para água em temperatura ambiente, ar e fluidos convencionais não corrosivos, sendo amplamente utilizadas em sistemas de abastecimento de água municipais, HVAC e proteção contra incêndio.4.2 Válvula borboleta com sede metálicaAs válvulas borboleta com sede metálica adotam uma estrutura de vedação rígida metal-metal com tratamento de revestimento duro em liga metálica no disco e na superfície da sede. Apresentam alta resistência à temperatura, alta pressão e abrasão, sendo capazes de operar com vapor em alta temperatura, gases de combustão e fluidos industriais corrosivos. São a principal escolha para serviços industriais severos e de alta exigência.4.3 Válvula Borboleta Wafer vs. Válvula Borboleta LugVálvula borboleta tipo waferFixado entre dois flanges de tubulação, corpo ultrafino, economiza espaço, adequado para instalações em locais compactos.Válvula borboleta de fixaçãoCom olhais roscados em ambos os lados, instalação fixa por parafusos, suportando manutenção e desmontagem de tubulações com uma única extremidade, conveniente para revisão de tubulações industriais.5. Operação manual versus automatizada de válvulas borboletaAs válvulas borboleta suportam diversos modos de acionamento para atender a diferentes necessidades de frequência operacional e automação:Válvula borboleta manualEquipado com acionador por alavanca ou engrenagem, adequado para operação manual de baixa frequência no local, econômico e de fácil manutenção.Válvula borboleta pneumáticaAcionado por pressão de ar, com alta velocidade de comutação e excelente desempenho à prova de explosão, adequado para ambientes industriais perigosos.Válvula borboleta elétricaAcionado por atuador elétrico, com suporte para controle remoto, feedback de sinal e regulação proporcional, compatível com sistemas inteligentes de controle de dutos.6. Principais vantagens das válvulas borboletaUltracompacto e leve, economizando espaço de instalação e custos de engenharia.Operação rápida de giro de 90 graus em um quarto de volta, melhorando a eficiência de resposta do oleoduto.Adequado para sistemas de tubulação de grande diâmetro com baixo custo total.Dupla função de isolamento e controle de fluxo.Estrutura simples, poucas peças sujeitas a desgaste e baixo custo de manutenção.7. Aplicações industriais de válvulas borboletaAs válvulas borboleta são amplamente utilizadas em cenários de tubulações de baixa a média pressão e grande vazão, incluindo tratamento de água municipal, sistemas de refrigeração HVAC, sistemas de tubulação de combate a incêndio, transmissão de fluidos químicos, sistemas de água de circulação em usinas de energia e projetos de tratamento de gases de exaustão e combustão para proteção ambiental.8. GEKO Valve: Soluções de Válvulas Borboleta de Alta QualidadeA GEKO Valve oferece uma linha completa de válvulas borboleta industriais, incluindo modelos tipo wafer e lug, com sede macia e sede metálica, além de válvulas borboleta com acionamento manual, pneumático e elétrico. Nossos produtos adotam fundição de precisão e design de disco aerodinâmico, apresentando desempenho de vedação estável, operação flexível e forte adaptabilidade às condições de trabalho. Todas as válvulas atendem aos padrões industriais internacionais, fornecendo soluções confiáveis ​​para controle de fluidos de grande diâmetro em projetos globais de dutos municipais e industriais.9 palavras-chave essenciais de SEOVálvula borboleta tipo wafer, Válvula borboleta tipo lug, Válvula borboleta com sede macia, Válvula borboleta com sede metálica, Válvula borboleta pneumática, Válvula borboleta elétrica, Válvula borboleta de grande diâmetro, Válvula borboleta industrial, Válvula borboleta de um quarto de volta
