Como uma válvula borboleta controla o fluxo de fluido? Guia completo de funcionamento.
As válvulas borboleta são amplamente reconhecidas como os dispositivos de controle de fluidos mais econômicos e compactos para tubulações municipais e industriais. Ao contrário das válvulas de esfera, que proporcionam fluxo retilíneo total, ou das válvulas de gaveta, projetadas apenas para isolamento total (abertura ou fechamento), válvulas borboleta industriais Apresentam uma mecânica de disco rotativo exclusiva que permite um gerenciamento flexível de fluidos. Muitos projetistas de sistemas e operadores de plantas se perguntam: Como uma válvula borboleta controla o fluxo de fluido de forma precisa e estável? Este guia explica todo o mecanismo de controle de fluxo, os diferentes estados de funcionamento das válvulas borboleta, as diferenças estruturais entre os tipos de produto e o desempenho prático do controle de fluxo em sistemas de tubulação modernos.
1. Princípio básico de controle de fluidos em válvulas borboleta
O método principal de controle de fluido de uma válvula borboleta baseia-se em umDisco rotativo de 90 graus com giro de um quarto de voltaInstalado verticalmente no centro da tubulação, o disco borboleta gira ao longo da haste da válvula para alterar a área de fluxo efetiva dentro do tubo. Ajustando o ângulo do disco, a válvula altera com precisão a resistência ao fluxo, a velocidade do fluido e a pressão na tubulação, realizando assim três funções principais de controle de fluxo: passagem total do fluxo, estrangulamento parcial e bloqueio total do fluido.
Este método de controle de fluxo rotativo, simples e confiável, é a principal razão pela qual válvulas borboleta tipo wafer, válvulas borboleta de olhalAs válvulas borboleta de deslocamento são amplamente utilizadas em tubulações de grande diâmetro para água, gás e fluidos de processo de baixa viscosidade.
2. Três estados principais de controle de fluxo
2.1 Estado Aberto de Fluxo Total
Quando o disco gira 90 graus e fica paralelo à direção do fluido, a tubulação atinge sua capacidade máxima de vazão. Embora o disco permaneça dentro da tubulação, sua estrutura aerodinâmica minimiza a resistência ao fluxo. Nesse estado, o válvula borboleta industrial Permite a transmissão irrestrita de fluidos, sendo adequada para operação de dutos de circulação de longo prazo e cenários de fornecimento de vazão máxima.
2.2 Estado de controle preciso da vazão e do estrangulamento
A maior vantagem das válvulas borboleta no controle de fluidos é seu excelente desempenho de estrangulamento. Quando o disco permanece em qualquer ângulo entre 20% e 70% de abertura, ele forma uma área de proteção ajustável dentro da tubulação. Quanto maior a área de proteção, maior a resistência ao fluxo e menor a vazão do fluido. Válvulas borboleta moduladoras Com atuadores elétricos ou pneumáticos, é possível manter ângulos de abertura estáveis, possibilitando o balanceamento contínuo e preciso do fluxo, o ajuste de pressão e o controle da distribuição de fluidos em sistemas industriais.
2.3 Estado de Fechamento Total do Fluido
Quando o disco gira até 0 graus e fica completamente perpendicular ao fluxo do fluido, ele se encaixa perfeitamente na sede da válvula, bloqueando toda a passagem do fluxo. Válvulas borboleta com sede macia Utiliza a deformação elástica da sede para obter uma vedação hermética e sem vazamentos em meios limpos, enquanto válvulas borboleta com sede metálica Contam com conexões metálicas de precisão para bloquear fluidos abrasivos, de alta temperatura e alta pressão, garantindo isolamento confiável da tubulação e interrupção do fluxo de fluidos.
3. Como diferentes tipos de válvulas borboleta otimizam o controle de fluxo
Diferentes estruturas de válvulas borboleta proporcionam efeitos de controle de fluidos completamente distintos, adaptando-se a diversas condições de trabalho industriais:
3.1 Válvulas borboleta concêntricas para controle geral de fluxo
As válvulas borboleta concêntricas apresentam centros coincidentes na haste, no disco e na tubulação, proporcionando regulação básica de fluxo estável e isolamento. São ideais para tubulações convencionais de tratamento de água, HVAC e proteção contra incêndio com temperatura normal e baixa pressão, oferecendo desempenho econômico e prático no controle de fluidos.
3.2 Válvulas borboleta de deslocamento duplo e triplo para controle de fluxo em serviço pesado

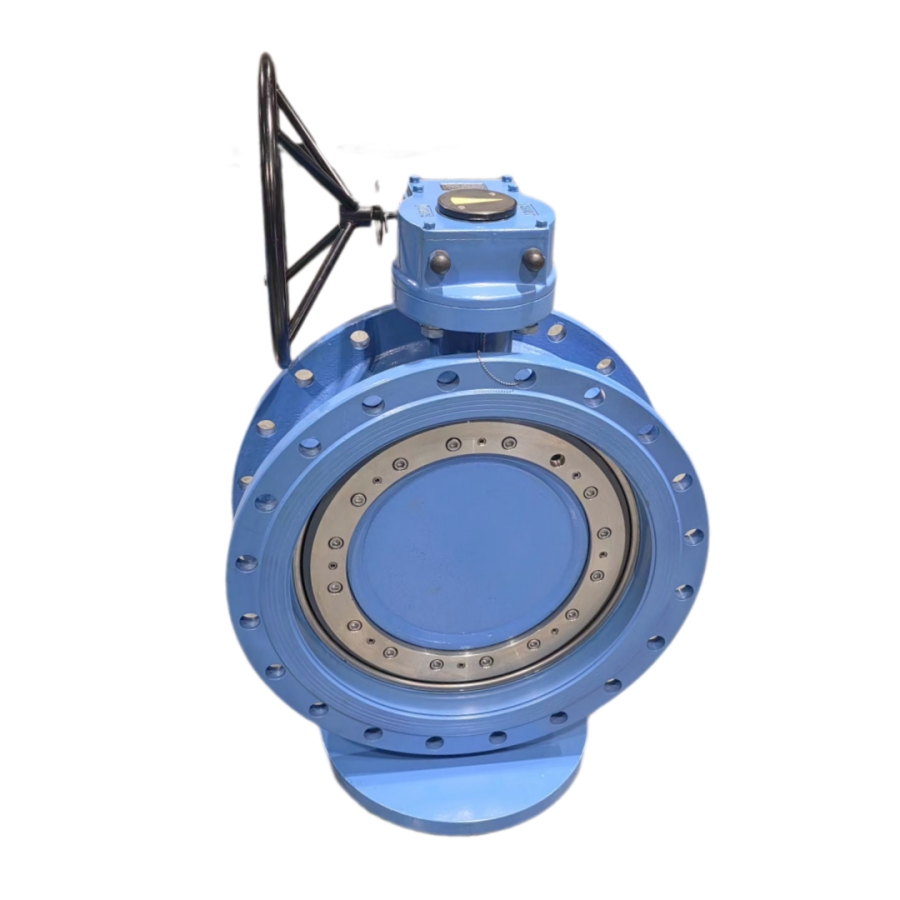

Válvulas borboleta de triplo deslocamento As válvulas borboleta de duplo deslocamento adotam uma estrutura de deslocamento exclusiva. O disco evita o atrito com a sede durante a rotação, garantindo um ajuste de ângulo suave e estável mesmo sob alta pressão e alta temperatura. válvulas borboleta para serviço pesado Fornece controle preciso do fluxo de vapor, gases de combustão, meios químicos corrosivos e tubulações de processos industriais de alta frequência.
3.3 Características do controle de fluxo tipo wafer versus tipo lug

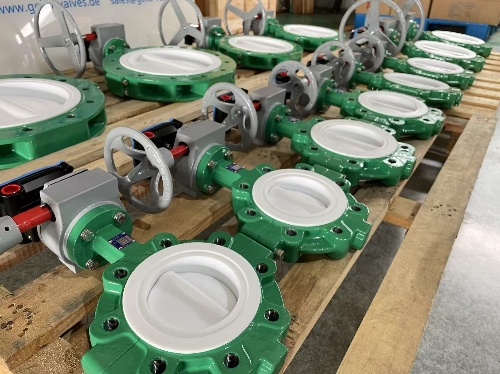

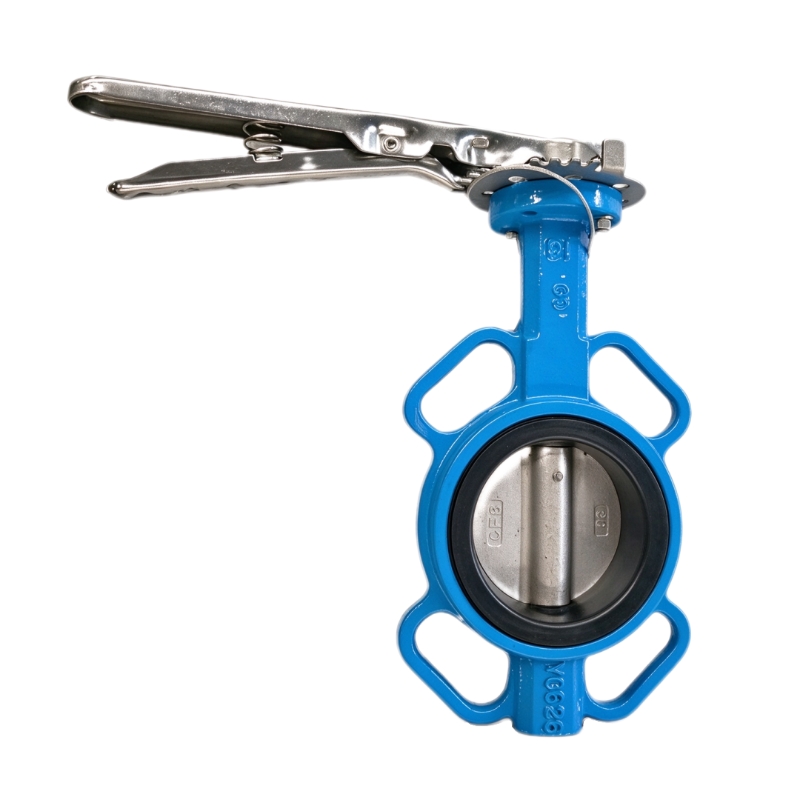

Válvulas borboleta tipo wafer Apresentam corpos ultrafinos com baixa resistência ao fluxo, adequados para sistemas de tubulação compactos que exigem controle estável de grandes vazões. Válvulas borboleta de olhal Apoia a desmontagem unilateral de dutos, mantendo a segurança do controle de fluxo do sistema, facilitando a manutenção segmentada de dutos sem afetar o sistema de fluidos como um todo.
4. Como os atuadores auxiliam no controle preciso de fluidos
O controle estável do fluido não pode ser alcançado apenas pelo corpo da válvula; o atuador determina a precisão do controle e o nível de automação:
Válvulas borboleta manuaisPermite o ajuste simples do fluxo no local e o isolamento da tubulação, sendo adequado para cenários de controle de baixa frequência.
Válvulas borboleta pneumáticasEquipado com posicionadores para corrigir o desvio angular, mantendo uma vazão estável sob pressão variável na tubulação, ideal para sistemas de fluidos industriais à prova de explosão.
Válvulas borboleta elétricas automatizadasSuporta ajuste remoto de sinal e controle proporcional de fluxo, integrando-se a sistemas industriais inteligentes para realizar o gerenciamento automático de fluidos e a distribuição precisa do fluxo.
5. Principais vantagens do controle de fluidos por válvula borboleta
Obtenha as funções duplas de isolamento de fluido e controle de fluxo com um único dispositivo de válvula.
Adequado para controle de fluxo em tubulações de grande diâmetro, com baixo custo e espaço de instalação reduzido.
A operação rotativa suave garante um ajuste estável do fluido sem oscilações na tubulação.
Diversos tipos de produtos se adaptam a meios fluidos limpos, corrosivos, de alta temperatura e abrasivos.
Suporte ao controle manual e automático inteligente de fluidos para sistemas industriais modernos.
6. GEKO Valve: Soluções confiáveis em válvulas borboleta para controle de fluidos
A GEKO Valve oferece uma linha completa de válvulas borboleta de alto desempenho para o controle preciso de fluidos industriais. Nossa linha de produtos inclui válvulas borboleta com sede macia e metálica, válvulas borboleta concêntricas e de triplo offset, válvulas borboleta tipo wafer e tipo lug, além de válvulas borboleta manuais, pneumáticas e elétricas automatizadas. Todos os produtos proporcionam regulação de fluxo estável, desempenho de fechamento confiável e longa vida útil, oferecendo soluções precisas e eficientes para o controle de fluidos em sistemas de tratamento de água, HVAC, indústria química, geração de energia e engenharia municipal.
