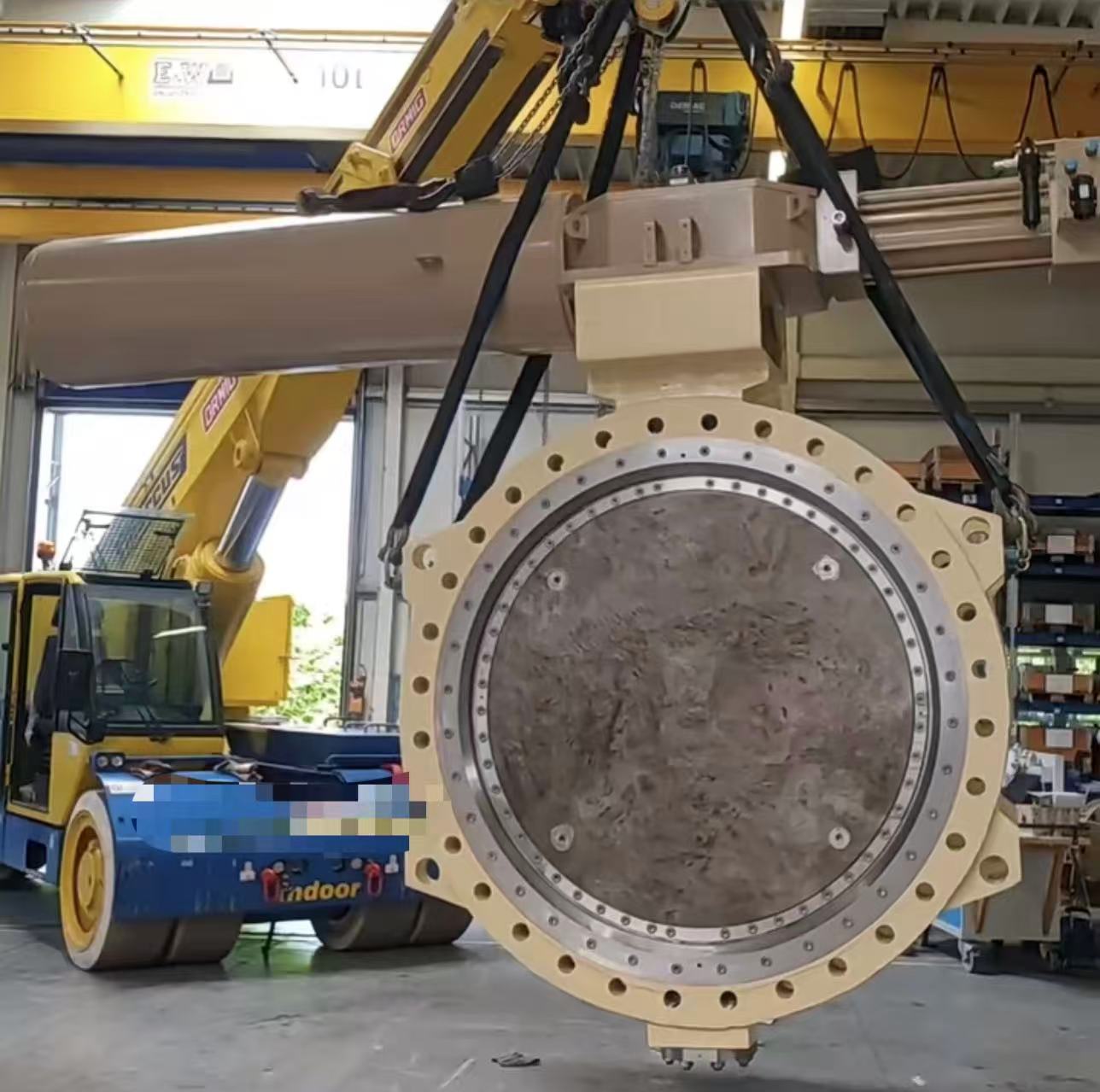

Válvula borboleta de grande diâmetro

What Is the Role of a Butterfly Valve in Piping Systems? Industrial and municipal piping networks transport liquids, gases and slurries across vast facilities, requiring reliable flow control hardware to keep operations safe and predictable. As a popular quarter-turn valve, the butterfly valve performs multiple core functions within piping systems. Its compact build, lightweight body and flexible operating modes make it a go-to choice for many pipeline designs, from large water mains to chemical processing lines. This article breaks down the key roles butterfly valves play in piping systems and where their strengths shine. 1. Fluid Isolation for Pipeline Maintenance & Emergency Shutoff One primary role of a butterfly valve is positive isolation. When a pipe segment, pump or downstream equipment needs inspection or repair, operators close the butterfly valve to fully cut off fluid flow. In emergency scenarios such as pipeline overpressure or equipment failure, it can rapidly shut down the line to prevent spillage and system damage. Lug and flange butterfly valves are commonly used for isolation duties, with PTFE or EPDM seats delivering tight shutoff performance. 2. Flow Throttling and Flow Regulation Beyond simple on/off service, butterfly valves are widely used for throttling flow. By rotating the disc to partial opening positions, the valve adjusts the cross-sectional flow area, controlling the volume and velocity of fluid moving through the piping. This function helps stabilize pressure and maintain consistent flow rates for processes like water distribution, HVAC circulation and chemical transfer. Note that precise throttling requires proper material selection to avoid disc erosion from high-speed media. 3. Pressure Control and Surge Mitigation Butterfly valves assist in managing pipeline pressure. Gradual opening or closing can moderate pressure spikes caused by pump start-up and shutdown. In large-diameter piping systems, slow-actuated butterfly valves help reduce water hammer effects that may damage pipe fittings and instruments. Pneumatic or electric actuators are often paired with butterfly valves for automated pressure regulation in modern piping networks.   4. Diversion and Flow Direction Switching In multi-branch piping layouts, sets of butterfly valves work together to divert fluid to different branches. For example, in water treatment plants, they switch flow between filter banks, or in district heating systems, they redirect hot water to different building zones. This eliminates the need to shut down the entire piping system when rerouting process media. 5. Backflow Prevention (Auxiliary Function) While butterfly valves are not dedicated check valves, properly specified butterfly valves can help limit unwanted reverse flow in certain low-risk piping applications. For critical backflow protection, they are usually combined with dedicated check valves as part of a complete piping safety assembly. Key Benefits of Butterfly Valves for Piping Networks Space-saving design: Much thinner than gate or globe valves, ideal for tight pipe rack installations Light weight: Reduces structural load on pipe supports, lowering overall project cost Fast quarter-turn operation: Manual lever, gear, pneumatic or electric actuation options available Wide size range: Works for both small process lines and large diameter main pipelines Corrosion-resistant options: Lined butterfly valves available for corrosive chemical media Selection Tips According to Piping Roles Choose resilient seated butterfly valves for water and wastewater isolation tasks. For corrosive fluids, PTFE lined butterfly valves are recommended. If automatic control is required, specify pneumatic or electric actuators to integrate with plant control systems. Confirm pressure class, flange standard and seat material to match your piping medium and operating temperature. Summary Within piping systems, butterfly valves serve five major purposes: fluid isolation, flow throttling, pressure management, flow diversion and auxiliary backflow control. Thanks to their compact footprint and versatile actuation choices, butterfly valves deliver dependable flow control across water, chemical, power and HVAC piping networks. Selecting the correct butterfly valve design ensures stable, long-term pipeline operation and reduces unplanned downtime.

How Do Butterfly Valves Work in Water Treatment Plants? Water treatment facilities rely on stable, cost-effective flow control equipment to manage raw water intake, chemical dosing, filtration, disinfection and effluent discharge. Butterfly valves are widely preferred across all stages of water treatment thanks to their compact size, fast quarter-turn operation, light weight and competitive pricing. Compared with bulky gate valves, butterfly valves save installation space and reduce structural load for large-diameter pipelines commonly seen in water plants. This article explains how butterfly valves function in key water treatment processes and their practical operational advantages. Core Working Principle for Water Treatment Service A butterfly valve uses a circular disc mounted on a central shaft. When the valve rotates 90 degrees, the disc turns parallel or perpendicular to fluid flow. At the fully open position, water flows with minimal resistance; at the closed position, the disc presses against the seat to shut off flow. Between open and closed angles, partial rotation enables throttling for controlled water flow rates. Most water treatment butterfly valves use resilient rubber seats such as EPDM, delivering bubble-tight shutoff for clean and wastewater media.   Typical Applications Inside Water Treatment Plants 1. Raw Water Intake & Pump Station Butterfly valves are installed at intake lines and pump outlets to isolate pipelines during pump maintenance. They quickly cut off raw water from rivers, lakes or reservoirs, protecting downstream filtration units. Large wafer or lug type butterfly valves are commonly selected here due to easy installation between pipe flanges. 2. Coagulation, Flocculation and Sedimentation Tanks Within sedimentation basins, butterfly valves regulate flow between treatment chambers. Operators adjust the disc angle to balance water velocity, supporting stable floc formation and solid settling. Manual or gear-operated versions are widely used for frequent on-off and moderate throttling tasks. 3. Filtration Systems Sand filters and activated carbon filter banks use butterfly valves to switch between filtration and backwash cycles. The valves isolate individual filter units so one tank can undergo backwashing without shutting down the whole treatment line. EPDM seats resist wear from periodic flushing and particle-laden water. 4. Disinfection and Chemical Dosing Lines For chlorine, sodium hypochlorite or pH adjustment chemical pipelines, lined butterfly valves prevent corrosion from chemical additives. They provide reliable isolation for maintenance of dosing skids and mixing chambers. 5. Effluent Discharge and Wastewater Outlet Before treated water is released, butterfly valves control discharge flow and act as emergency shutoff devices. Lug style butterfly valves are often chosen for end-of-line service, allowing blind flange isolation when required. Key Selection Considerations for Water Treatment Butterfly Valves Seat material: EPDM is standard for clean water; choose stronger wear-resistant seats for wastewater with suspended solids Body material: Ductile iron is the mainstream cost-effective option for water projects Actuation: Manual gearbox for occasional operation; pneumatic or electric actuators for automated plant SCADA control Pressure rating: Match pipeline working pressure and surge pressure from pump startup and shutdown Valve type: Wafer butterfly valves for compact installation; lug butterfly valves for dead-end service Advantages of Butterfly Valves in Water Plants Their lightweight design lowers pipeline support costs, while fast quarter-turn operation speeds up emergency shutdown. They are easy to automate for modern smart water plants, and require less maintenance than many alternative valves. The main limitation is that standard resilient seated butterfly valves are not suitable for high-pressure steam or highly abrasive heavy slurry, which needs other valve solutions. Summary From raw water intake through filtration, chemical treatment to final discharge, butterfly valves serve as versatile flow isolation and throttling components across the full water treatment workflow. Properly sized butterfly valves with suitable seat and body materials help water plants maintain stable operation, reduce downtime and cut overall project and maintenance costs.

 A válvula borboleta é um dispositivo de controle de fluxo de alta eficiência com abertura de um quarto de volta, amplamente utilizado em sistemas de tubulação comerciais e industriais. Conhecida por sua estrutura ultracompacta, design leve, operação rápida e vantagens de economia de custos, a válvula borboleta difere significativamente das válvulas de esfera, válvulas de gaveta e válvulas globo em termos de layout estrutural e princípio de funcionamento. É o tipo de válvula preferido para isolamento, estrangulamento e regulação de fluxo em tubulações de grande diâmetro. Para auxiliar engenheiros e compradores na aplicação correta desta válvula em diferentes projetos, este guia explica detalhadamente a definição, a estrutura interna, o princípio de funcionamento, os principais tipos e as características industriais das válvulas borboleta.1. O que é uma válvula borboleta?Uma válvula borboleta é uma válvula de movimento rotativo que utiliza um elemento de fechamento em forma de disco para controlar o fluxo de fluido. Os componentes principais incluem um corpo de válvula, haste central, disco borboleta e sede de vedação. Comparadas com as válvulas industriais tradicionais, as válvulas borboleta apresentam menor comprimento entre as faces, peso mais leve e ocupam menos espaço para instalação, tornando-as ideais para sistemas de tubulação de grande diâmetro, onde as válvulas de esfera e as válvulas de gaveta são volumosas e caras.As válvulas borboleta industriais são projetadas para líquidos, gases e fluidos de baixa viscosidade, sendo amplamente utilizadas em sistemas de tratamento de água, HVAC, proteção contra incêndio, indústria química, geração de energia e obras públicas. Elas permitem abertura total, fechamento total e estrangulamento parcial do fluxo, considerando tanto as funções de isolamento quanto de regulação. 2. Estrutura central de uma válvula borboletaO funcionamento estável de uma válvula borboleta depende de um sistema estrutural com encaixe preciso. Os principais componentes e suas funções são os seguintes:Corpo da válvulaCarcaça principal de suporte de pressão, disponível em ferro fundido, ferro fundido nodular, aço carbono e aço inoxidável, que suporta a carga de pressão total da tubulação.Haste da válvulaEixo de transmissão que conecta o atuador e o disco borboleta, fornecendo o torque rotacional que aciona a rotação do disco.Disco de borboletaO componente principal de controle de fluxo gira 90 graus para bloquear ou abrir a passagem do fluido; o design aerodinâmico do disco reduz efetivamente a resistência ao fluxo.Assento de vedaçãoInstaladas na parede interna do corpo da válvula, incluindo vedações macias de borracha e vedações rígidas de metal, são responsáveis ​​pelo fechamento hermético da tubulação.Dispositivo de atuaçãoIncluindo alavancas manuais, engrenagens, atuadores pneumáticos e elétricos, usados ​​para controlar a comutação e o ajuste de válvulas.3. Como funciona uma válvula borboleta? (Princípio de funcionamento)O princípio de funcionamento de uma válvula borboleta baseia-se em Movimento rotativo de um quarto de volta de 90 graus, com lógica de ação simples e eficiente:Quando a válvula recebe um sinal de abertura, o atuador aciona a haste da válvula e o disco borboleta, fazendo-os girar 90 graus horizontalmente. Nesse momento, o disco fica paralelo à direção do fluxo do fluido, e a tubulação forma uma passagem totalmente aberta com resistência mínima ao fluxo.Ao fechar a válvula, o disco gira 90 graus novamente, ficando perpendicular à direção do fluido. A superfície do disco se ajusta perfeitamente à sede de vedação, bloqueando completamente a passagem do fluido e garantindo o isolamento da tubulação e o fechamento hermético.Além da abertura e fechamento completos, o disco da válvula borboleta pode permanecer em qualquer ângulo intermediário entre 0° e 90°, permitindo o controle preciso do fluxo e a regulação da pressão, o que torna as válvulas borboleta superiores às válvulas de gaveta em termos de desempenho no controle de fluxo.4. Principais tipos de válvulas borboleta por estrutura e vedaçãoDe acordo com o formato da vedação e o projeto estrutural, as válvulas borboleta industriais são divididas em duas categorias principais, adaptando-se a diferentes condições de trabalho:4.1 Válvula Borboleta com Assento MacioAs válvulas borboleta com sede macia utilizam materiais de borracha elástica, como EPDM, NBR e Viton, como componentes de vedação. Elas dependem da deformação elástica da borracha para alcançar uma vedação hermética, sem vazamentos. Com baixo custo e bom desempenho de vedação, são adequadas para água em temperatura ambiente, ar e fluidos convencionais não corrosivos, sendo amplamente utilizadas em sistemas de abastecimento de água municipais, HVAC e proteção contra incêndio.4.2 Válvula borboleta com sede metálicaAs válvulas borboleta com sede metálica adotam uma estrutura de vedação rígida metal-metal com tratamento de revestimento duro em liga metálica no disco e na superfície da sede. Apresentam alta resistência à temperatura, alta pressão e abrasão, sendo capazes de operar com vapor em alta temperatura, gases de combustão e fluidos industriais corrosivos. São a principal escolha para serviços industriais severos e de alta exigência.4.3 Válvula Borboleta Wafer vs. Válvula Borboleta LugVálvula borboleta tipo waferFixado entre dois flanges de tubulação, corpo ultrafino, economiza espaço, adequado para instalações em locais compactos.Válvula borboleta de fixaçãoCom olhais roscados em ambos os lados, instalação fixa por parafusos, suportando manutenção e desmontagem de tubulações com uma única extremidade, conveniente para revisão de tubulações industriais.5. Operação manual versus automatizada de válvulas borboletaAs válvulas borboleta suportam diversos modos de acionamento para atender a diferentes necessidades de frequência operacional e automação:Válvula borboleta manualEquipado com acionador por alavanca ou engrenagem, adequado para operação manual de baixa frequência no local, econômico e de fácil manutenção.Válvula borboleta pneumáticaAcionado por pressão de ar, com alta velocidade de comutação e excelente desempenho à prova de explosão, adequado para ambientes industriais perigosos.Válvula borboleta elétricaAcionado por atuador elétrico, com suporte para controle remoto, feedback de sinal e regulação proporcional, compatível com sistemas inteligentes de controle de dutos.6. Principais vantagens das válvulas borboletaUltracompacto e leve, economizando espaço de instalação e custos de engenharia.Operação rápida de giro de 90 graus em um quarto de volta, melhorando a eficiência de resposta do oleoduto.Adequado para sistemas de tubulação de grande diâmetro com baixo custo total.Dupla função de isolamento e controle de fluxo.Estrutura simples, poucas peças sujeitas a desgaste e baixo custo de manutenção.7. Aplicações industriais de válvulas borboletaAs válvulas borboleta são amplamente utilizadas em cenários de tubulações de baixa a média pressão e grande vazão, incluindo tratamento de água municipal, sistemas de refrigeração HVAC, sistemas de tubulação de combate a incêndio, transmissão de fluidos químicos, sistemas de água de circulação em usinas de energia e projetos de tratamento de gases de exaustão e combustão para proteção ambiental.8. GEKO Valve: Soluções de Válvulas Borboleta de Alta QualidadeA GEKO Valve oferece uma linha completa de válvulas borboleta industriais, incluindo modelos tipo wafer e lug, com sede macia e sede metálica, além de válvulas borboleta com acionamento manual, pneumático e elétrico. Nossos produtos adotam fundição de precisão e design de disco aerodinâmico, apresentando desempenho de vedação estável, operação flexível e forte adaptabilidade às condições de trabalho. Todas as válvulas atendem aos padrões industriais internacionais, fornecendo soluções confiáveis ​​para controle de fluidos de grande diâmetro em projetos globais de dutos municipais e industriais.9 palavras-chave essenciais de SEOVálvula borboleta tipo wafer, Válvula borboleta tipo lug, Válvula borboleta com sede macia, Válvula borboleta com sede metálica, Válvula borboleta pneumática, Válvula borboleta elétrica, Válvula borboleta de grande diâmetro, Válvula borboleta industrial, Válvula borboleta de um quarto de volta

 O que é uma válvula borboleta e como ela funciona? Guia completo.A válvula borboleta é um dispositivo de controle de fluxo de alta eficiência com abertura de um quarto de volta, amplamente utilizado em sistemas de tubulação comerciais e industriais. Conhecida por sua estrutura ultracompacta, design leve, operação rápida e vantagens de economia de custos, a válvula borboleta difere significativamente das válvulas de esfera, válvulas de gaveta e válvulas globo em termos de layout estrutural e princípio de funcionamento. É o tipo de válvula preferido para isolamento, estrangulamento e regulação de fluxo em tubulações de grande diâmetro. Para auxiliar engenheiros e compradores na aplicação correta desta válvula em diferentes projetos, este guia explica detalhadamente a definição, a estrutura interna, o princípio de funcionamento, os principais tipos e as características industriais das válvulas borboleta.1. O que é uma válvula borboleta?Uma válvula borboleta é uma válvula de movimento rotativo que utiliza um elemento de fechamento em forma de disco para controlar o fluxo de fluido. Os componentes principais incluem um corpo de válvula, haste central, disco borboleta e sede de vedação. Comparadas com as válvulas industriais tradicionais, as válvulas borboleta apresentam menor comprimento entre as faces, peso mais leve e ocupam menos espaço para instalação, tornando-as ideais para sistemas de tubulação de grande diâmetro, onde as válvulas de esfera e as válvulas de gaveta são volumosas e caras.As válvulas borboleta industriais são projetadas para líquidos, gases e fluidos de baixa viscosidade, sendo amplamente utilizadas em sistemas de tratamento de água, HVAC, proteção contra incêndio, indústria química, geração de energia e obras públicas. Elas permitem abertura total, fechamento total e estrangulamento parcial do fluxo, considerando tanto as funções de isolamento quanto de regulação. 2. Estrutura central de uma válvula borboletaO funcionamento estável de uma válvula borboleta depende de um sistema estrutural com encaixe preciso. Os principais componentes e suas funções são os seguintes:Corpo da válvulaCarcaça principal de suporte de pressão, disponível em ferro fundido, ferro fundido nodular, aço carbono e aço inoxidável, que suporta a carga de pressão total da tubulação.Haste da válvulaEixo de transmissão que conecta o atuador e o disco borboleta, fornecendo o torque rotacional que aciona a rotação do disco.Disco de borboletaO componente principal de controle de fluxo gira 90 graus para bloquear ou abrir a passagem do fluido; o design aerodinâmico do disco reduz efetivamente a resistência ao fluxo.Assento de vedaçãoInstaladas na parede interna do corpo da válvula, incluindo vedações macias de borracha e vedações rígidas de metal, são responsáveis ​​pelo fechamento hermético da tubulação.Dispositivo de atuaçãoIncluindo alavancas manuais, engrenagens, atuadores pneumáticos e elétricos, usados ​​para controlar a comutação e o ajuste de válvulas.3. Como funciona uma válvula borboleta? (Princípio de funcionamento)O princípio de funcionamento de uma válvula borboleta baseia-se em Movimento rotativo de um quarto de volta de 90 graus, com lógica de ação simples e eficiente:Quando a válvula recebe um sinal de abertura, o atuador aciona a haste da válvula e o disco borboleta, fazendo-os girar 90 graus horizontalmente. Nesse momento, o disco fica paralelo à direção do fluxo do fluido, e a tubulação forma uma passagem totalmente aberta com resistência mínima ao fluxo.Ao fechar a válvula, o disco gira 90 graus novamente, ficando perpendicular à direção do fluido. A superfície do disco se ajusta perfeitamente à sede de vedação, bloqueando completamente a passagem do fluido e garantindo o isolamento da tubulação e o fechamento hermético.Além da abertura e fechamento completos, o disco da válvula borboleta pode permanecer em qualquer ângulo intermediário entre 0° e 90°, permitindo o controle preciso do fluxo e a regulação da pressão, o que torna as válvulas borboleta superiores às válvulas de gaveta em termos de desempenho no controle de fluxo.4. Principais tipos de válvulas borboleta por estrutura e vedaçãoDe acordo com o formato da vedação e o projeto estrutural, as válvulas borboleta industriais são divididas em duas categorias principais, adaptando-se a diferentes condições de trabalho:4.1 Válvula Borboleta com Assento MacioAs válvulas borboleta com sede macia utilizam materiais de borracha elástica, como EPDM, NBR e Viton, como componentes de vedação. Elas dependem da deformação elástica da borracha para alcançar uma vedação hermética, sem vazamentos. Com baixo custo e bom desempenho de vedação, são adequadas para água em temperatura ambiente, ar e fluidos convencionais não corrosivos, sendo amplamente utilizadas em sistemas de abastecimento de água municipais, HVAC e proteção contra incêndio.4.2 Válvula borboleta com sede metálicaAs válvulas borboleta com sede metálica adotam uma estrutura de vedação rígida metal-metal com tratamento de revestimento duro em liga metálica no disco e na superfície da sede. Apresentam alta resistência à temperatura, alta pressão e abrasão, sendo capazes de operar com vapor em alta temperatura, gases de combustão e fluidos industriais corrosivos. São a principal escolha para serviços industriais severos e de alta exigência.4.3 Válvula Borboleta Wafer vs. Válvula Borboleta LugVálvula borboleta tipo waferFixado entre dois flanges de tubulação, corpo ultrafino, economiza espaço, adequado para instalações em locais compactos.Válvula borboleta de fixaçãoCom olhais roscados em ambos os lados, instalação fixa por parafusos, suportando manutenção e desmontagem de tubulações com uma única extremidade, conveniente para revisão de tubulações industriais.5. Operação manual versus automatizada de válvulas borboletaAs válvulas borboleta suportam diversos modos de acionamento para atender a diferentes necessidades de frequência operacional e automação:Válvula borboleta manualEquipado com acionador por alavanca ou engrenagem, adequado para operação manual de baixa frequência no local, econômico e de fácil manutenção.Válvula borboleta pneumáticaAcionado por pressão de ar, com alta velocidade de comutação e excelente desempenho à prova de explosão, adequado para ambientes industriais perigosos.Válvula borboleta elétricaAcionado por atuador elétrico, com suporte para controle remoto, feedback de sinal e regulação proporcional, compatível com sistemas inteligentes de controle de dutos.6. Principais vantagens das válvulas borboletaUltracompacto e leve, economizando espaço de instalação e custos de engenharia.Operação rápida de giro de 90 graus em um quarto de volta, melhorando a eficiência de resposta do oleoduto.Adequado para sistemas de tubulação de grande diâmetro com baixo custo total.Dupla função de isolamento e controle de fluxo.Estrutura simples, poucas peças sujeitas a desgaste e baixo custo de manutenção.7. Aplicações industriais de válvulas borboletaAs válvulas borboleta são amplamente utilizadas em cenários de tubulações de baixa a média pressão e grande vazão, incluindo tratamento de água municipal, sistemas de refrigeração HVAC, sistemas de tubulação de combate a incêndio, transmissão de fluidos químicos, sistemas de água de circulação em usinas de energia e projetos de tratamento de gases de exaustão e combustão para proteção ambiental.8. GEKO Valve: Soluções de Válvulas Borboleta de Alta QualidadeA GEKO Valve oferece uma linha completa de válvulas borboleta industriais, incluindo modelos tipo wafer e lug, com sede macia e sede metálica, além de válvulas borboleta com acionamento manual, pneumático e elétrico. Nossos produtos adotam fundição de precisão e design de disco aerodinâmico, apresentando desempenho de vedação estável, operação flexível e forte adaptabilidade às condições de trabalho. Todas as válvulas atendem aos padrões industriais internacionais, fornecendo soluções confiáveis ​​para controle de fluidos de grande diâmetro em projetos globais de dutos municipais e industriais.9 palavras-chave essenciais de SEOVálvula borboleta tipo wafer, Válvula borboleta tipo lug, Válvula borboleta com sede macia, Válvula borboleta com sede metálica, Válvula borboleta pneumática, Válvula borboleta elétrica, Válvula borboleta de grande diâmetro, Válvula borboleta industrial, Válvula borboleta de um quarto de volta
