Como adequar as especificações de uma válvula de esfera aos requisitos de vazão

A capacidade de vazão é um dos parâmetros mais fundamentais que determinam se uma válvula de esfera pode operar de forma estável em um sistema de tubulação. A incompatibilidade das especificações resultará em queda de pressão excessiva, vazão insuficiente, sobrecarga da bomba, desperdício de energia, bloqueio por sedimentos no fluido e até mesmo vibração do sistema e riscos à segurança. Muitos engenheiros de compras confirmam apenas o diâmetro nominal (DN/NPS) e a classe de pressão, ignorando a geometria do furo interno, a estrutura do núcleo da esfera, a folga de vedação, o coeficiente de vazão (Cv) e os fatores de viscosidade do fluido, o que leva a incompatibilidades da válvula após a instalação.

Este guia explica sistematicamente como cada parâmetro técnico de uma válvula de esfera influencia o desempenho do fluxo, esclarece sinônimos da terminologia profissional e fornece regras passo a passo para selecionar a estrutura, o tipo de furo, o tamanho do corpo e os componentes internos da válvula de acordo com as demandas reais de fluxo para líquidos, gases, vapor, lamas e fluidos criogênicos.

1. Terminologia Essencial: Parâmetros de Fluxo Chave e Sinônimos da Indústria

Antes de definir as especificações, é necessário unificar a terminologia técnica comumente utilizada nas indústrias globais de válvulas e mecânica de fluidos:

• Valor de CvO coeficiente de vazão, também chamado de capacidade de vazão da válvula, é o índice mais direto para medir a capacidade de passagem de fluidos.
• Queda de pressãoPerda de carga, perda de pressão diferencial através da válvula totalmente aberta.
• Porta completa / Diâmetro totalVálvula de esfera de passagem livre, com furos iguais e passagem total.
• Porta reduzida / Diâmetro reduzidoVálvula de esfera de passagem restrita, orifício constrito ou passagem parcial
• Turbulência de fluxoPerda por correntes parasitas causada pela contração repentina do canal interno.
• CavitaçãoVaporização e colapso de bolhas dentro da válvula sob alta pressão diferencial para serviço de líquidos

2. Como o tipo de furo determina a capacidade de vazão básica

A abertura interna da bola é o fator que mais afeta o valor de Cv e a queda de pressão, conforme detalhamos no artigo comparativo anterior:

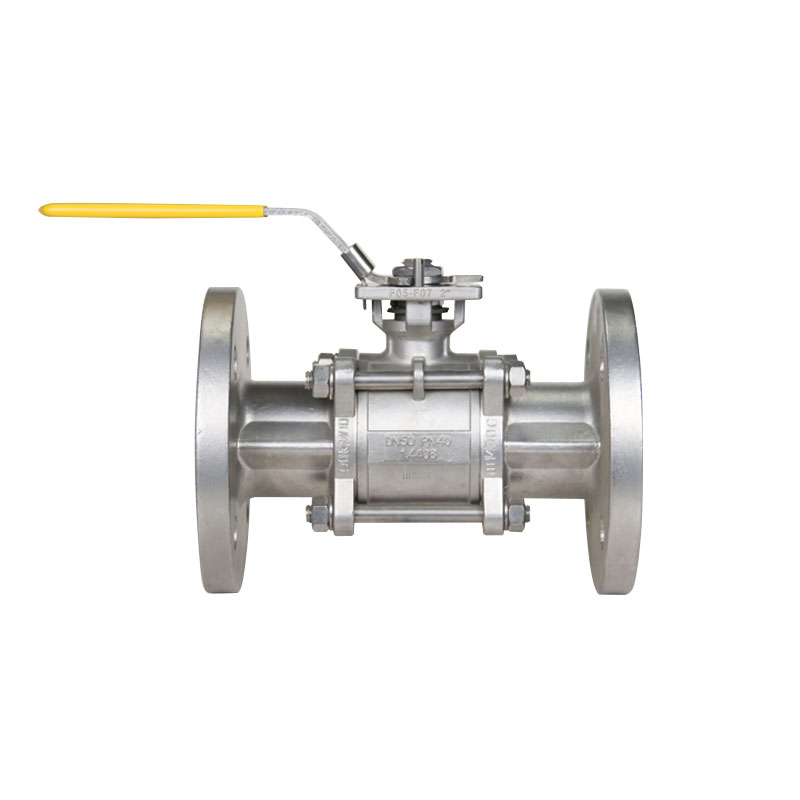

Válvula de esfera de 2,1" com passagem plena (porta total) para demandas de alto fluxo.

O diâmetro interno da passagem da esfera é totalmente compatível com o diâmetro interno da tubulação, formando um caminho de fluxo reto e desobstruído.

• Maior valor de Cv entre os tamanhos nominais iguais, com perda de pressão mínima.
• Sem pontos cegos para deposição de fluidos, adequado para circulação de alto volume, líquidos viscosos, lamas, petróleo bruto e fluidos criogênicos de GNL.
• Fornece serviços de limpeza de dutos com pigs, obrigatórios para oleodutos de transmissão principais de longa distância.
• Estrutura aplicável: Válvula de esfera com passagem plena e montagem em munhão para linhas de processo de alta pressão de grande porte.

2.2 Válvula de esfera com diâmetro reduzido (porta reduzida) para linhas de derivação de baixo fluxo

O orifício esférico tem 1 a 2 tamanhos menores que o diâmetro nominal do tubo, criando um canal de fluxo contraído.

• Valor de Cv mais baixo, turbulência evidente e queda de pressão durante o transporte de fluidos
• O núcleo esférico menor reduz o torque de operação e é compatível com atuadores pneumáticos ou elétricos menores.
• Econômico para ar comprimido de instrumentos, circuitos de amostragem, água de sistemas HVAC e pontos de isolamento auxiliares de baixo fluxo.
• Não permitido em meios propensos à cristalização, incrustação e obstrução por partículas sólidas.

3. A estrutura do corpo da válvula influencia a resistência ao fluxo.

3.1 Válvula de esfera flutuante versus válvula de esfera com montagem em munhão

Para o mesmo diâmetro interno, as válvulas de esfera com eixo de fixação em munhão adotam uma estrutura de posicionamento de eixo superior e inferior, com menor atrito de vedação, fluxo interno mais suave e valor Cv efetivo ligeiramente superior. São o tipo preferido para aplicações com grande diâmetro, alta vazão e alta pressão. As válvulas de esfera flutuantes são utilizadas principalmente em aplicações gerais com diâmetros internos de DN15 a DN100, apresentando desempenho de vazão aceitável para requisitos de vazão baixa e média.

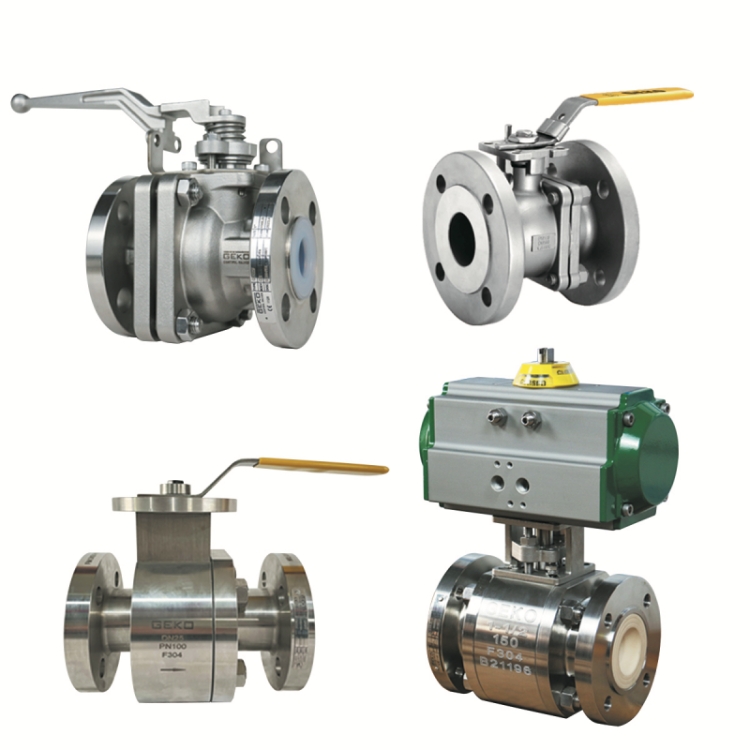

3.2 Estrutura do corpo em uma peça / duas peças / três peças

• Válvula de esfera de duas peças: Transição suave na fundição interna, resistência ao fluxo padrão para a maioria dos cenários de fluxo industrial.

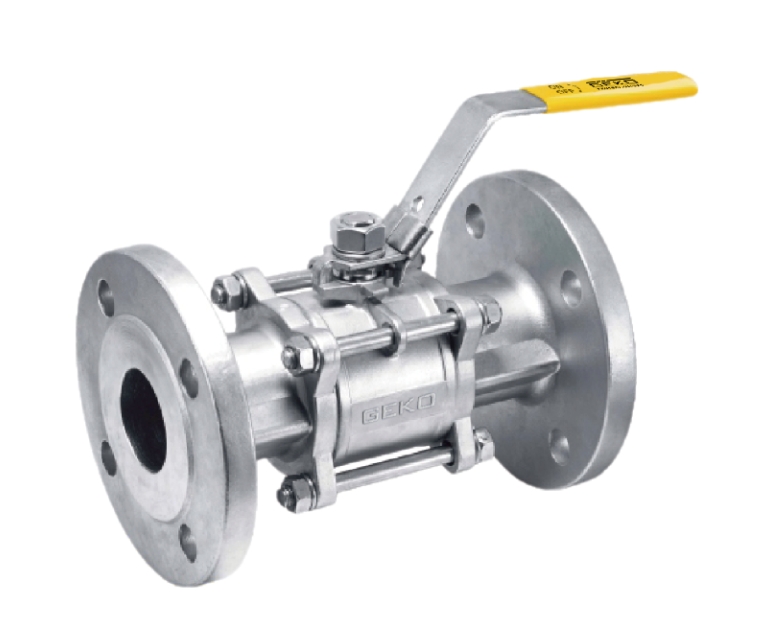

• Válvula de esfera de três peças: Corpo bipartido com mais folgas internas de montagem, perda de fluxo ligeiramente maior, escolhida principalmente para facilitar a manutenção em vez da otimização do fluxo.
• Válvula de esfera forjada em peça única: cavidade interna compacta, usada apenas para tubos de instrumentos de fluxo de pequeno diâmetro.

4. O material de vedação e o design do acabamento afetam a área de fluxo efetiva.

Diferentes espessuras de assento e quantidades de vedação salientes ocuparão parte do canal de fluxo e alterarão a capacidade de fluxo real:

• Válvula de esfera com sede macia em PTFE/RPTFEA sede fina em formato de anel ocupa pouco espaço interno, maximiza a área de fluxo efetiva e apresenta um alto valor de Cv, sendo ideal para sistemas de grande fluxo de líquidos e gases limpos.
• Válvula de esfera com sede reforçada em PEEKA sede mais espessa e resistente ao desgaste reduz o tamanho da passagem parcial, diminuindo ligeiramente o coeficiente de fluxo, sendo adequada para fluidos abrasivos e corrosivos com demanda de fluxo moderada.
• Válvula de esfera com sede metálica e revestimento duro STLA camada de soldagem sobreposta aumenta a espessura da superfície da esfera, com pequena atenuação do fluxo, sendo ideal para vapor em alta temperatura e fluidos abrasivos em alta pressão, onde a vazão é secundária em relação à durabilidade.

5. Características médias exigem correspondência de especificações direcionadas.

5.1 Meios líquidos (água, solventes químicos, óleo)

- Circulação de água de alto fluxo, sistema de refrigeração: Válvula de esfera flangeada de passagem plena para reduzir o consumo de energia da bomba. - Petróleo bruto de alta viscosidade, xarope, lama: Válvula de esfera com munhão de passagem plena para evitar bloqueio do fluxo. - Dosagem de produtos químicos de baixo fluxo: Válvula de esfera roscada de pequeno porte com passagem reduzida.

5.2 Gás e Ar Comprimido

- Coletor principal de ar comprimido: Projeto de passagem plena para reduzir a queda de pressão na transmissão de gás a longa distância. - Pontos de gás para instrumentos de derivação: Válvula de esfera compacta de passagem reduzida para controle de custos.

5.3 Vapor e fluido de alta temperatura

O vapor saturado e superaquecido produz grande expansão volumétrica, sendo necessário calcular o coeficiente de vazão (Cv) em altas temperaturas; recomenda-se o uso de válvulas de esfera com sede metálica e passagem plena para evitar deformações na vedação e estreitamento do fluxo causados ​​pela expansão térmica.

5.4 Meios criogênicos (GNL, nitrogênio líquido)

O gás liquefeito a baixa temperatura possui requisitos rigorosos de estabilidade de fluxo; somente válvulas de esfera com munhão fixo de passagem plena são permitidas para eliminar o impacto do fluxo bifásico e os danos por cavitação.

6. Fluxo de trabalho de correspondência padrão passo a passo

1. Calcule a vazão máxima necessária e a queda de pressão máxima admissível do circuito.
2. Determine o valor mínimo de Cv que a válvula precisa atingir e selecione a opção de passagem plena ou reduzida de acordo.
3. Confirme o tipo de fluido, viscosidade, temperatura e teor de partículas para definir o material do corpo e a configuração da vedação.
4. Escolha a estrutura flutuante ou com munhão com base no tamanho nominal e na classe de pressão.
5. Combine as conexões finais (flangeadas, BW, SW, roscadas) e o tipo de atuador de acordo com o layout no local.
6. Verificar o risco de cavitação em serviços com líquidos de alta pressão diferencial e adicionar compensador anticavitação, se necessário.

7. Armadilhas comuns em casos de incompatibilidade de especificações.

• A utilização de válvulas de esfera de diâmetro reduzido em tubulações principais de processos de alta vazão resulta em perda de carga excessiva e aumento do custo operacional de energia elétrica.
• A seleção de sedes rígidas de PEEK espessas para sistemas de água limpa de grande vazão reduz desnecessariamente o valor efetivo de Cv.
• A especificação de válvulas de esfera flutuantes para tubulações de grande diâmetro e alto fluxo de DN200 e superiores resulta em torque operacional excessivo e sobrecarga do atuador.
• Ignorar a cavitação em tubulações de líquidos de alta pressão causa erosão interna do revestimento e flutuação contínua do fluxo.

Conclusão

A adequação das especificações das válvulas de esfera aos requisitos de vazão centra-se em indicadores quantificáveis, como o coeficiente de vazão Cv e a perda de carga. A lógica principal de seleção é: adotar válvulas de esfera de passagem plena e fluxo total com montagem em munhão para fluidos de grande vazão, baixa perda de pressão, que requerem limpeza com pig e que contenham partículas; utilizar válvulas de esfera de passagem reduzida, mais econômicas, para ramais auxiliares de baixa vazão e tubulações de instrumentação. Ao mesmo tempo, coordenar a estrutura do corpo, o material da sede, o projeto dos componentes internos e as propriedades do fluido garante o transporte estável, eficiente e com economia de energia em todo o sistema de tubulação.

A GEKO Valve fornece válvulas de esfera de passagem plena e reduzida, nos modelos flutuante e com munhão, com dados completos de teste de parâmetros de fluxo Cv, múltiplas opções de vedação e classes de materiais, para oferecer suporte à especificação precisa de fluxo para projetos de energia, petroquímica, criogenia, química e tratamento de água.
