Os modernos sistemas de fluidos industriais e municipais exigem componentes confiáveis, capazes tanto de isolamento liga/desliga quanto de modulação precisa do fluxo. Entre as soluções de válvulas de um quarto de volta, as válvulas borboleta se destacam por seu tamanho compacto, custo-benefício e desempenho comprovado na regulação de fluxo em tubulações de grande diâmetro. Embora muitos usuários associem as válvulas borboleta apenas à simples função de bloqueio, válvulas borboleta adequadamente especificadas podem proporcionar estrangulamento estável para líquidos, gases e fluidos de baixa abrasão. Este artigo explica exatamente como as válvulas borboleta regulam o fluxo, suas características de controle, faixas de operação adequadas, compatibilidade com atuadores e limitações práticas em sistemas de processos modernos.

Uma válvula borboleta controla o fluxo girando um disco circular dentro do tubo. O disco gira em torno de um eixo central conectado a um acionamento manual, pneumático ou elétrico. Quando o disco está paralelo ao eixo da tubulação, a válvula abre completamente, permitindo a vazão máxima. À medida que o disco gira em direção à posição fechada, ele bloqueia parte da passagem do fluxo, criando uma resistência variável que modula a velocidade do fluido e a vazão volumétrica. Com uma rotação de 90 graus, o disco fica perpendicular ao fluxo, interrompendo completamente o fluxo.

Ao contrário das válvulas de esfera, que oferecem fluxo praticamente desobstruído em toda a sua extensão, o disco da válvula borboleta permanece sempre dentro do caminho do fluxo, mesmo quando totalmente aberto. Essa obstrução inerente gera uma queda de pressão, que se torna a base física fundamental para a regulação e o controle do fluxo.
A maioria das válvulas borboleta padrão segue um padrão característica de fluxo de porcentagem igual modificadaPequenos ajustes angulares na faixa intermediária do curso produzem mudanças relativamente grandes no volume de fluxo. Isso significa que o melhor desempenho de estrangulamento geralmente ocorre entre 20% e 70% da abertura do disco. Operar próximo às posições totalmente fechadas ou quase totalmente abertas reduz a precisão da regulação: posições quase fechadas apresentam risco de cavitação e erosão em alta velocidade; posições quase totalmente abertas resultam em mudanças mínimas no fluxo, mesmo com rotação substancial do disco.
Para circuitos de controle exigentes, discos com perfis personalizados podem ajustar as curvas de fluxo para atender aos requisitos de processos lineares, melhorando a estabilidade para aplicações de modulação de fluxo contínuo.

Bons resultados de estrangulamento dependem não apenas do projeto do corpo da válvula, mas também da compatibilidade do acionamento:

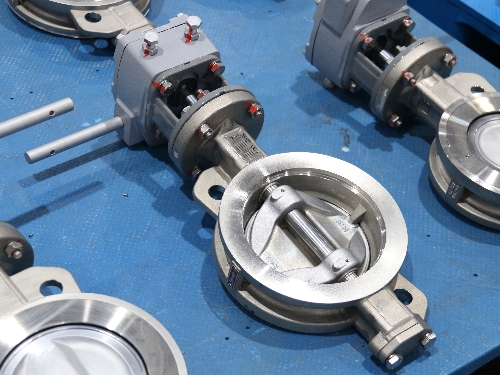

Sem um posicionador dedicado, mesmo as válvulas borboleta de alta qualidade não conseguem manter um fluxo estável no ponto de ajuste sob condições variáveis de pressão a montante.

Os engenheiros devem compreender as limitações práticas para evitar falhas prematuras dos componentes:

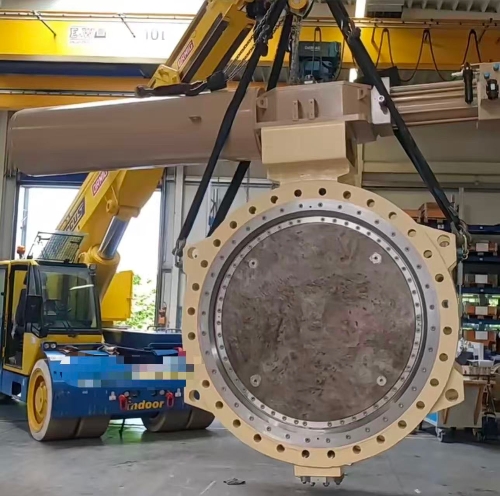

As válvulas borboleta são amplamente utilizadas para regulação de fluxo em sistemas de grande porte, onde as restrições de custo e espaço são predominantes:
Limite a operação de estrangulamento à faixa de abertura de 20% a 70%. Especifique atuadores modulantes com feedback de posição para malhas de controle automático. Calcule o torque de operação com base na pressão diferencial real, e não apenas no tamanho nominal da válvula. Selecione materiais de sede adequados e compatíveis com a temperatura do processo e a composição química do fluido. Quando houver previsão de cavitação severa, considere o uso de componentes anticavitação ou tipos de válvulas alternativos.
As válvulas borboleta oferecem regulação de fluxo eficaz e com custo competitivo para muitos sistemas industriais e municipais modernos de grande diâmetro. Seu princípio de disco rotativo permite tanto o isolamento quanto a modulação, porém o desempenho é limitado pelas características do fluxo, configuração do atuador e condições do processo. A compatibilidade entre o projeto da válvula, o hardware de atuação e a faixa de operação garante resultados de controle de fluxo estáveis e de longo prazo para sua instalação de válvulas borboleta.
