Em sistemas de tubulação industrial modernos, o controle estável do fluxo, a instalação compacta e a operação com baixo custo são essenciais para a confiabilidade da produção a longo prazo. Como uma das válvulas de um quarto de volta mais utilizadas, a válvula borboleta desempenha um papel crucial no manuseio de fluidos industriais. Ao contrário das válvulas de esfera para isolamento de alta pressão ou das válvulas de gaveta para fluxo direto, as válvulas borboleta apresentam vantagens estruturais e funcionais exclusivas, projetadas para tubulações industriais de grande diâmetro, sistemas de circulação e regulação frequente do fluxo. Este artigo aborda... Como funcionam as válvulas borboleta em aplicações reais de tubulações industriais, incluindo funções operacionais essenciais, lógica de coordenação de dutos, diferenças funcionais entre vários tipos e valor de aplicação industrial.
1. Principais funções das válvulas borboleta em tubulações industriais
As válvulas borboleta desempenham três funções principais em tubulações industriais: isolamento da tubulação, controle contínuo do fluxo e proteção do sistema de tubulação. Essas três funções garantem a operação estável de sistemas industriais de tratamento de água, HVAC, química, energia e proteção ambiental.
1.1 Função de Isolamento de Pipeline
A função industrial mais básica de uma válvula borboleta é o isolamento do sistema. Durante a manutenção de equipamentos, revisão de segmentos de tubulação ou desligamento de emergência, a válvula borboleta interrompe completamente o fluxo de fluido girando o disco até a posição totalmente fechada. Válvulas borboleta industriais com sede macia e sede metálica proporcionam um desempenho de vedação confiável, isolando eficazmente os fluidos a montante e a jusante para garantir a segurança da manutenção e evitar o refluxo do fluido. Essa função é amplamente utilizada para o isolamento da tubulação principal e o controle independente de ramais em grandes redes de tubulação industrial.
1.2 Controle e regulação precisos do fluxo
Diferentemente das válvulas de gaveta, que suportam apenas os estados totalmente aberto ou totalmente fechado, as válvulas borboleta se destacam por... regulação do fluxo industrialAjustando o ângulo de abertura do disco da válvula borboleta (de 0° a 90°), os operadores podem controlar com precisão a vazão da tubulação, a velocidade do fluido e a pressão do sistema. Essa função ajustável torna as válvulas borboleta ideais para sistemas industriais de circulação de água, distribuição de fluidos químicos e tubulações de gases de combustão de ventilação que exigem um ajuste de fluxo estável e contínuo.
1.3 Estabilização de Pressão e Proteção do Sistema
Em tubulações industriais de circulação, picos repentinos de fluxo frequentemente causam flutuações de pressão no sistema. O ajuste flexível de abertura das válvulas borboleta pode amortecer o impacto instantâneo da pressão, equilibrar a pressão do sistema de tubulação e evitar danos aos equipamentos causados por diferenças de pressão excessivas. Para sistemas industriais de circulação de grande diâmetro, as válvulas borboleta estabilizam eficazmente a operação do fluido e melhoram o coeficiente de segurança geral da rede de tubulação.
2. Como diferentes modelos de válvulas borboleta se comportam em tubulações industriais
Os diferentes tipos estruturais de válvulas borboleta apresentam posicionamentos funcionais distintos em cenários industriais, o que determina as condições de trabalho aplicáveis em tubulações:
2.1 Válvulas borboleta concêntricas para circulação industrial geral
As válvulas borboleta concêntricas apresentam uma estrutura central de disco e haste, com operação simples e baixo custo. São utilizadas principalmente em tubulações industriais convencionais com baixa pressão e temperatura normal, realizando tarefas diárias de isolamento e regulação básica de fluxo para água, ar e fluidos não corrosivos.
2.2 Válvulas borboleta de deslocamento duplo e triplo para serviço industrial pesado
As válvulas borboleta de deslocamento duplo e triplo eliminam o atrito entre o disco e a sede durante a rotação, melhorando significativamente a durabilidade da vedação e a resistência a altas pressões. Em tubulações industriais de vapor em alta temperatura, produtos químicos corrosivos e alta pressão, as válvulas borboleta de deslocamento proporcionam operação estável em longos ciclos, solucionando o problema de desgaste e vazamento frequentes das válvulas concêntricas comuns em condições industriais severas.
2.3 Funções de Instalação de Pipelines do Tipo Wafer e Lug
Válvulas borboleta tipo wafer São fixadas entre flanges de tubos com corpo ultrafino, economizando espaço de instalação e adequadas para sistemas de tubulação industriais compactos montados em skid. Válvulas borboleta de olhal Os olhais roscados permitem a desmontagem unilateral da tubulação, possibilitando a manutenção independente de seções individuais sem a necessidade de interromper todo o sistema, o que melhora significativamente a eficiência da operação industrial.
3. Modos de atuação e suas diferenças funcionais industriais
O modo de operação determina diretamente a função de automação da válvula em sistemas de tubulação industrial:
Válvula borboleta manualAdota operação por alavanca ou engrenagem, adequada para comutação de baixa frequência em tubulações industriais, permitindo isolamento manual no local e ajuste simples com baixo custo de manutenção.

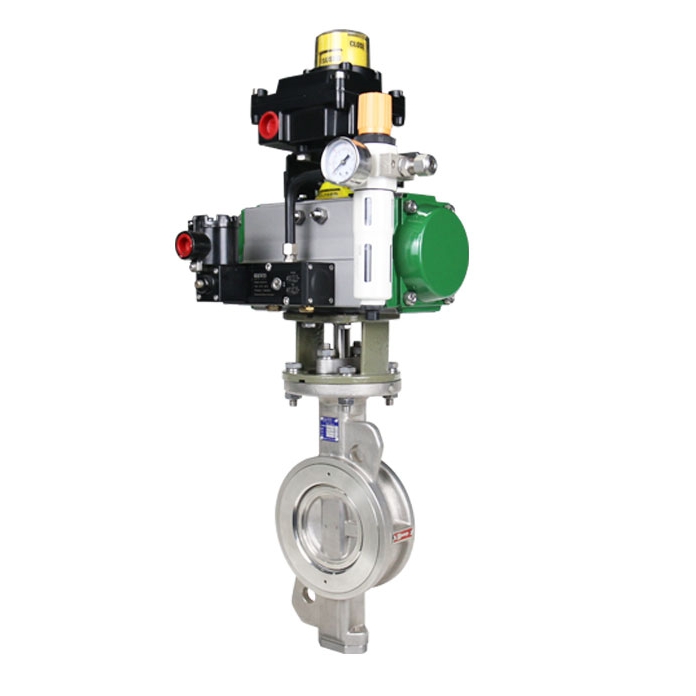

Válvula borboleta pneumáticaAcionado por atuadores pneumáticos, com resposta rápida e desempenho à prova de explosão, adequado para tubulações industriais de produtos químicos, petroquímicos e meios inflamáveis, para corte automático de emergência e controle de fluxo.
Válvula borboleta elétricaSuporta controle remoto de sinais, regulação proporcional e interligação de sistemas, combinando perfeitamente com sistemas inteligentes de tubulação industrial PLC e SCADA, permitindo o gerenciamento automático de fluxo sem intervenção humana.
4. Vantagens exclusivas das válvulas borboleta para tubulações industriais
Em comparação com outras válvulas industriais, as válvulas borboleta possuem vantagens funcionais insubstituíveis em redes de tubulação industrial de grande escala:
Estrutura superleve e compacta, reduzindo a carga na tubulação e o custo de instalação de engenharia.
Operação rápida de giro de um quarto de volta, melhorando a velocidade de resposta do oleoduto e a eficiência no gerenciamento de emergências.
Excelente adaptabilidade a tubulações de grande diâmetro, com vantagens de custo evidentes em comparação com válvulas de esfera e válvulas de gaveta.
Dupla função de isolamento e regulação, atendendo às diversas demandas de controle de dutos industriais.
Poucas peças internas sujeitas a desgaste, operação estável a longo prazo e baixa frequência de manutenção industrial.
5. Cenários de Aplicação Industrial Baseados em Funções de Oleodutos
Tubulações industriais de água e esgotoAs válvulas borboleta regulam o fluxo e isolam tubulações em sistemas de tratamento de água bruta, água purificada e esgoto.
Sistemas de climatização e de circulação centralAjustar o fluxo de circulação de água gelada e água quente para estabilizar os sistemas de controle de temperatura do edifício e da fábrica.
Oleodutos e gasodutos químicos e petroquímicosAs válvulas borboleta com sede metálica deslocada controlam meios corrosivos e fluidos de processo de alta temperatura.
Tubulações industriais de usinas de energiaUtilizado para circulação de água de refrigeração, exaustão de gases de combustão e isolamento de sistemas auxiliares.
Proteção contra incêndio em tubulações industriaisFornecer corte de emergência rápido e controle de fluxo para sistemas de água de combate a incêndio.
6. Soluções de válvulas borboleta de nível industrial da GEKO Valve
A GEKO Valve oferece uma linha completa de válvulas borboleta industriais otimizadas para ambientes operacionais complexos de tubulações, incluindo válvulas borboleta concêntricas e de triplo offset, modelos de instalação tipo wafer e tipo lug, configurações estruturais com vedação macia e metálica, além de conjuntos completos de válvulas automatizadas pneumáticas e elétricas. Todos os produtos são fabricados rigorosamente de acordo com as normas industriais, com desempenho de regulagem estável e capacidade de vedação confiável, garantindo a operação segura, eficiente e de longo prazo de diversos sistemas de tubulação industrial.
9 palavras-chave essenciais de SEOVálvula borboleta de triplo offset, válvula borboleta de duplo offset, válvula borboleta tipo wafer industrial, válvula borboleta tipo lug, válvula borboleta industrial para controle de fluxo, válvula borboleta industrial pneumática, válvula borboleta de regulagem elétrica, válvula borboleta para serviço pesado, válvula borboleta para isolamento de tubulação
