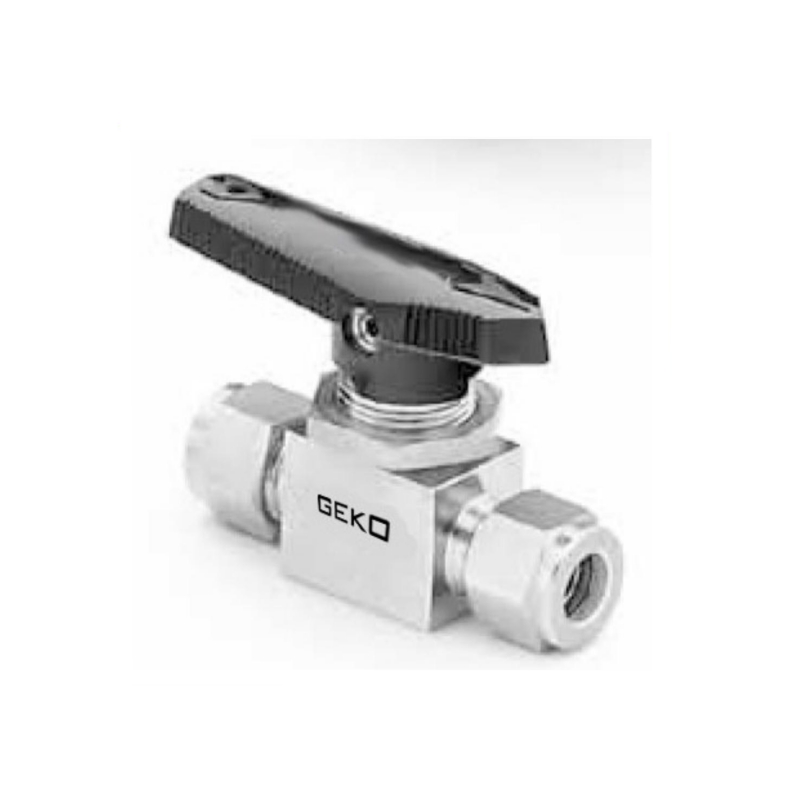

Name: Válvula de esfera monobloco para instrumentos de alta pressão
Availability: InStock

Válvula de esfera de instrumentação de peça única (séries 20G / 21G / 22G / 23G / 24 / 25)

Faixa de tamanho

1/16" – 3/4" (3 mm – 12 mm)

Materiais do corpo

Aço inoxidável 316/316L, latão, liga 400

Faixa de temperatura

–65°F a 300°F (–53°C a 148°C)

Materiais de embalagem

PTFE modificado, UHMWPE ou PTFE

Pressão máxima de trabalho

Até 3000 psig (206 bar), dependendo do tamanho da válvula.

Coeficientes de fluxo (Cv)

0,05 – 12, dependendo do tipo de válvula

Configurações de válvulas

Desenhos com padrão reto e com padrão angular

Padrões de fluxo

Liga/desliga (2 vias), Comutação (3 vias, 5 vias, 7 vias), Cruzamento (4 vias, 6 vias)

Tipos de Conexão Final

Conexões NPT, ISO Taper (PT) e conexões para tubos (tipo Swagelok)

Classificação de desligamento

Classe VI - Estanqueidade total, sem vazamentos (testado em fábrica)

Normas aplicáveis

ASME B16.34, EN12516, MSS SP-25, GB/T 12237

Padrão de teste

100% testado em fábrica quanto à pressão e vazamentos.

Opções de alça

Alavanca de alumínio, alavanca de aço inoxidável ou cabo de nylon (azul, verde, laranja, vermelho, amarelo, oval)

Notas sobre o padrão de ângulos

As opções e acessórios são os mesmos do modelo reto; as classificações de pressão e temperatura, os valores de Cv e as dimensões são diferentes.

Aplicações típicas

Painéis de instrumentação, sistemas de amostragem, controle de gases de processo, circuitos de aquecimento ou resfriamento, sistemas de ciclagem térmica e ambiental

Opções de série

Séries 20G / 21G / 22G / 23G / 24 / 25 – disponíveis para configurações de fluxo de 2, 3, 4, 5, 6 e 7 vias.

Válvula de esfera monobloco para instrumentos de alta pressão

Produtos com tamanhos de 1/8” a 1”, com pressões de trabalho de 10.000 a 60.000.

psi e faixas de temperatura de -422°F a 1200°F.

Os materiais opcionais incluem aço inoxidável 316 de alta resistência.

Design exclusivo da válvula de instrumento GEKO

As válvulas de instrumento GEKO possuem diversas configurações à escolha.

Adequado para ambientes de baixa e alta pressão, e capaz de atingir precisão.

Controle de fluxo em aplicações analíticas, instrumentais e científicas.

Em aplicações que exigem níveis de fluxo precisos, eles podem ser ajustados com exatidão.

com coeficientes de fluxo variando de 0,004 a 0,16. Existem vários tipos de alças.

Opções disponíveis para válvulas de medição, que podem alcançar vazão repetível.

Regulação, controle aprimorado da configuração de fluxo ou uso de uma chave de fenda para ajuste de fluxo.

Ajuste em aplicações de baixa pressão.

As válvulas de instrumentação GEKO são aplicadas em diversos setores industriais.

Indústrias petroquímicas e de gás natural
Válvulas de instrumentos GEKO São amplamente utilizados em sistemas de refino e gás natural, e os materiais e projetos que escolhemos podem manter a operação eficaz de sistemas de fluidos mesmo em ambientes agressivos.
Tratamento de água e esgoto
Essas válvulas de instrumentação possuem revestimentos resistentes à corrosão e conexões padrão, o que permite otimizar a eficiência do fluxo em sistemas de tratamento de água e esgoto.
Engenharia Naval e Oceânica
Colaboramos com clientes globais para ajudá-los a atingir seus objetivos em aplicações de produção, distribuição, compressão, reabastecimento e transporte de energia limpa, de forma segura e eficiente.
Proteção Ambiental e Tratamento de Água Industrial
Podemos fornecer uma ampla gama de produtos e serviços para sistemas de fluidos para sua estação de tratamento de água ou esgoto.
