GKV655 Válvula de plugue tipo gaiola antiestática e à prova de fogo estão disponíveis em quatro padrões diferentes. O padrão indicava informações básicas sobre a válvula em termos de dimensão final (de acordo com API 6D, BS 5353, ANSI B16.10 e DIN 3202/F1) e o tamanho da porta de fluxo através da válvula. Várias portas podem ser projetadas, operação rápida de ligar/desligar, fácil manutenção, resistência mínima ao fluxo, design antiestático e à prova de fogo.

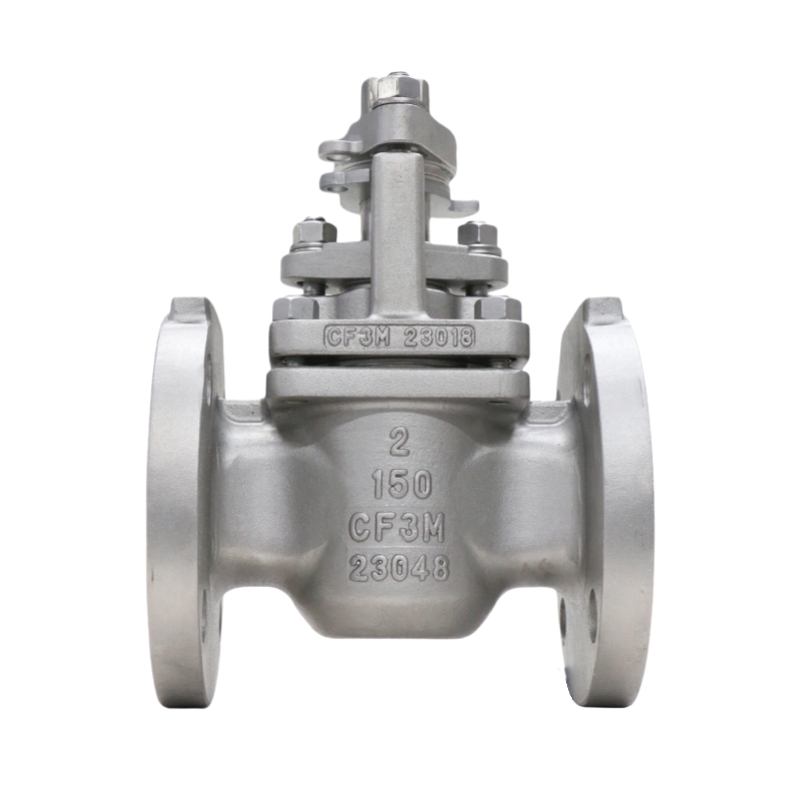

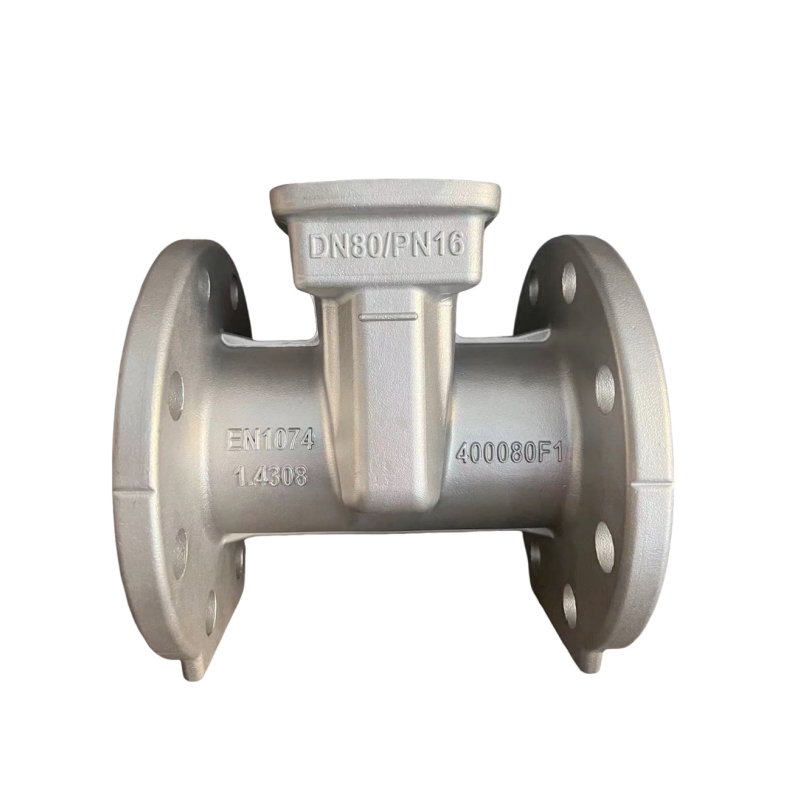

Válvula de plugue tipo gaiola GKV antiestática e à prova de fogo
| |
Faixa de tamanho NPS de 1/2" a 12" (DN15 a DN300), tamanhos maiores até DN600 disponíveis mediante solicitação. | Opções de material para a carroceria Aço carbono (WCB), aço inoxidável (CF8, CF8M, CF3, CF3M), aço inoxidável duplex (4A/5A), liga 20, Hastelloy®, Monel®, Inconel®, titânio |
Faixa de temperatura Faixas de temperatura de -50°F a +650°F (-46°C a +343°C), com opções estendidas disponíveis em ligas especiais. | Material da haste/eixo ASTM A479 Gr. 316, opcional 17-4PH, aço inoxidável duplex, revestimento de baixo atrito disponível. |
Pressão máxima de trabalho permitida Classes ASME 150 e 300, PN16, PN25, PN40 | Assentos e Vedações RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Metal-metal |
Material do plugue ASTM A351 Gr. CF8M, revestimento/face dura opcional (ENP, Stellite®, carboneto de cromo) | Classificação de desligamento Classe VI, vedação hermética opcional |

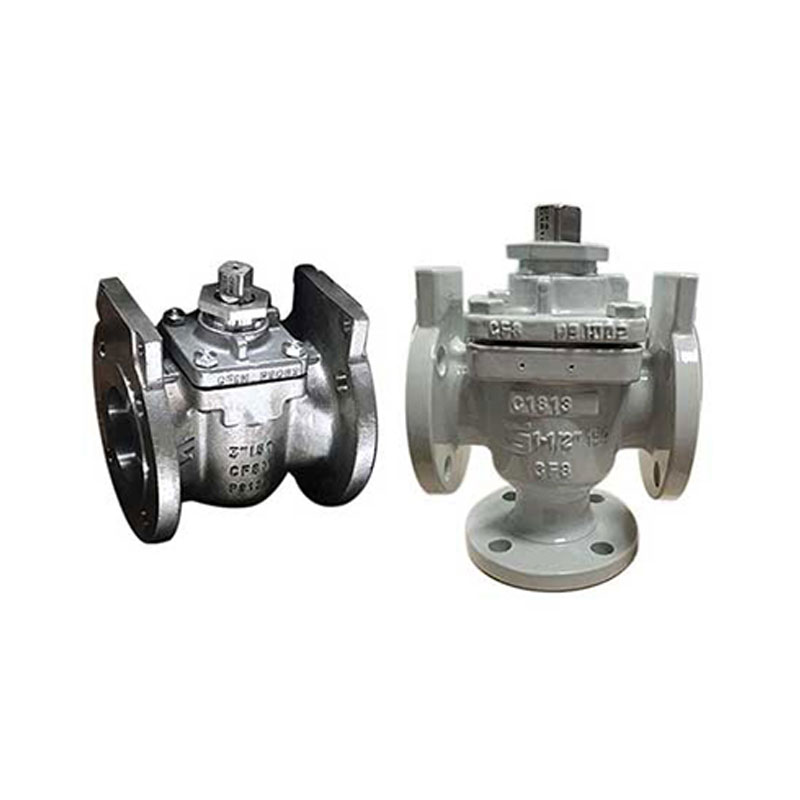

Método de operação Alavanca, Operador de Engrenagem, Atuador Pneumático, Atuador Elétrico, Plataforma ISO 5211 | Estilo da carroceria e portas 2 vias (reta), 3 vias (padrão em L ou T), furo total ou furo reduzido |
Padrões de projeto ASME B16.34, API 608, MSS-SP-72 | Padrões de Conexão Final Flangeado: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Testes e Inspeções Teste de pressão e vazamento API 598, ISO 5208 Ensaios não destrutivos opcionais: Radiografia, Ultrassom, Partículas Magnéticas | Dimensões frente a frente ASME B16.10, ISO 5752
|
Características de design especiais Vedação bidirecional, baixo torque de operação, múltiplas opções de sede, fluxo de passagem total, acionamento modular, resistência à corrosão e ao desgaste, longa vida útil. | Aplicações Oleodutos e gasodutos, Processamento petroquímico, Sistemas de manuseio de combustíveis, Água e esgoto municipais, Indústrias químicas, Geração de energia |
Padrão curto
Dimensões compactas frente a frente, semelhantes a uma válvula de gaveta.
Área da porta: 40–50% de uma válvula de obturador de passagem total.
Adequado para aplicações onde alguma redução na vazão é aceitável.
Disponível nas classes 150 e 300.
Padrão regular
Dimensões maiores, frente a frente.
Área da porta: aproximadamente 50% da abertura total.
Proporciona perda mínima de fluxo, otimizando as dimensões gerais da válvula através de uma porta retangular.
Disponível nas classes 600 e 900.
Segurança contra incêndio
As válvulas de plugue com camisa podem ser fornecidas em um design à prova de fogo de acordo com a norma API 607.
Design antiestático
A eletricidade estática pode se acumular ao redor do plugue devido à corrente elétrica ou ao atrito.
entre o plugue e a luva de PTFE.
Versão antiestática: um anel condutor é inserido em uma ranhura no ajuste.
parafuso, criando uma conexão elétrica entre o plugue e o corpo da válvula para
Dissipar a carga estática com segurança.
Excluir conexões
Os corpos das válvulas podem ser fornecidos com uma ou duas conexões de purga, permitindo a
O interior da válvula deve ser limpo quando necessário.
Alívio de cáries

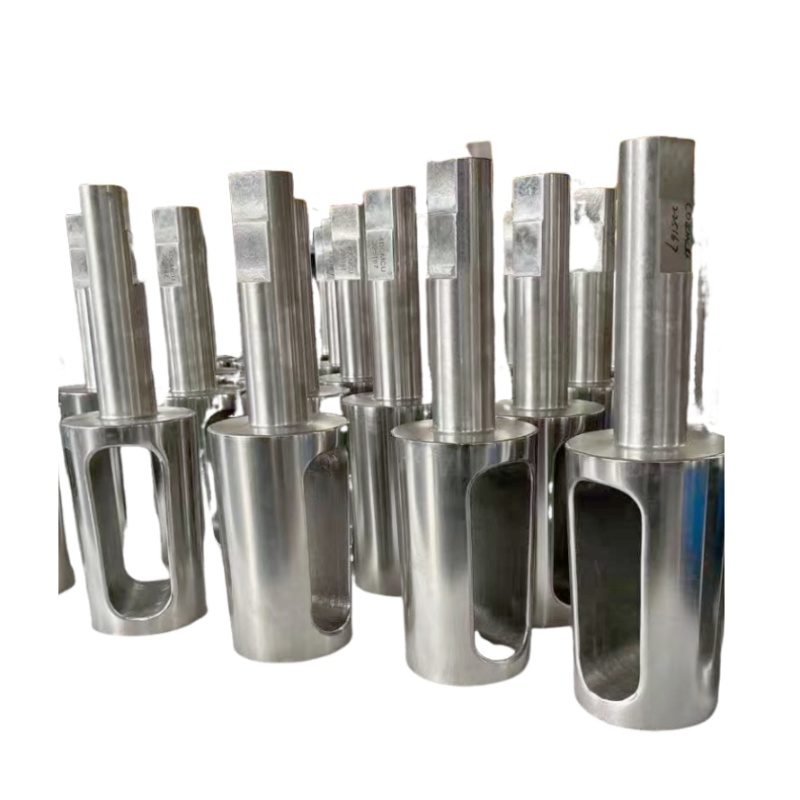

As válvulas podem ser equipadas com um orifício de alívio ou uma ranhura no obturador.
Essa funcionalidade é necessária para serviços que causam acúmulo de pressão ou
polimerização quando a válvula está fechada.
Design exclusivo da série de válvulas de plugue GEKO
Design da carroceria
- A manga de PTFE serve como sede para o obturador da válvula, eliminando o contato metal-metal.
- Obtém-se baixo esforço de rotação e prevenção de gripagem, permitindo o uso de qualquer combinação de material de corpo/tampão.
- O fechamento hermético é garantido e as válvulas praticamente não necessitam de manutenção.
- O escoamento do PTFE sob temperatura e pressão é impedido por bordas de contenção moldadas ao redor das portas do corpo. Essas bordas também impedem a rotação da camisa durante a operação.
Vedação e desempenho
- O alto desempenho é alcançado através do contato íntimo entre o plugue e a manga de PTFE firmemente fixada, juntamente com vedações atmosféricas independentes.
- A vedação primária contra a atmosfera é fornecida pela sede de PTFE. Mesmo após longo período de uso e desgaste da sede, as válvulas GEKO mantêm uma vedação atmosférica eficaz.
- A vedação da flange de cobertura utiliza um diafragma de PTFE protegido por um diafragma metálico, com um anel de PTFE adicional e um anel Delta para evitar vazamentos pela haste.
Proteção contra danos na manga
- As válvulas GEKO possuem um mecanismo especial que garante a vedação atmosférica total.
mesmo que a capa esteja danificada.
- Em casos de danos severos na camisa, o plugue cônico pode ser ajustado para uniformidade.
Comprima o filamento de PTFE que está preso entre dois anéis de pressão.
Ao apertar o parafuso de ajuste, um ressalto no anel de encosto é puxado para baixo.
contra uma aba na tampa, comprimindo a embalagem para vedação completa sob condições severas.
condições.
Torque de operação e embalagem
- As válvulas de encaixe GEKO proporcionam uma vedação hermética com baixo torque de operação.
- Os modelos de tamanho "-2" semi-regular apresentam pré-aperto interno da gaxeta usando
Tecnologia de processo exclusiva da GEKO.
- Os modelos de tamanho 2/2 "-12" utilizam uma capa de embalagem separada, facilmente ajustável sem
desmontagem ou remoção de atuadores, com um design que distribui a carga uniformemente em
a embalagem.
Revestimento rígido opcional – Stellite®
- As sedes das válvulas podem ser revestidas com a liga de cobalto-cromo Stellite®, oferecendo:
- Excelente resistência à corrosão
- Capacidade de operar em altas temperaturas.
- Alta dureza para resistência superior ao desgaste

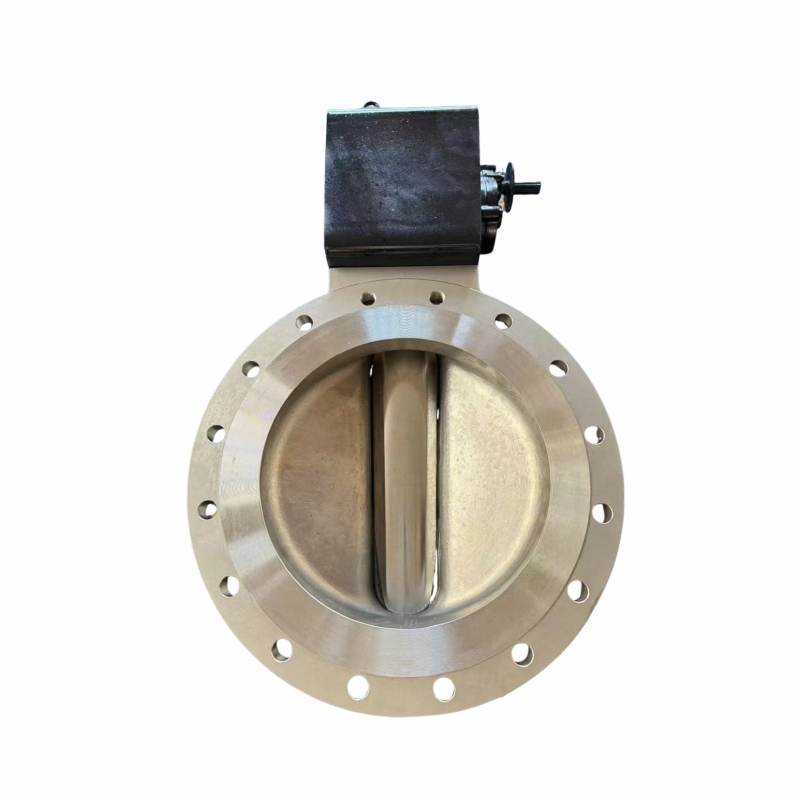

Válvula de plugue tipo gaiola GEKO com proteção de manga de PTFE
GKV655 Válvula de plugue tipo gaiola antiestática e à prova de fogo estão disponíveis em quatro padrões diferentes. O padrão indicava informações básicas sobre a válvula em termos de dimensão final (de acordo com API 6D, BS 5353, ANSI B16.10 e DIN 3202/F1) e o tamanho da porta de fluxo através da válvula. Várias portas podem ser projetadas, operação rápida de ligar/desligar, fácil manutenção, resistência mínima ao fluxo, design antiestático e à prova de fogo.
