Válvulas de refrigeração líquida para data centers: seleção, parâmetros, mercado e análise de valor essencial.

À medida que a densidade de potência dos gabinetes individuais ultrapassa 20 kW, 30 kW e até mesmo limites superiores, a tecnologia de refrigeração líquida tornou-se a principal solução para alcançar a dissipação de calor eficiente e atingir as metas de neutralidade de carbono em data centers de alta densidade. A rede de tubulação de um sistema de refrigeração líquida é como os "vasos sanguíneos" do sistema, e as válvulas, como nós de controle essenciais, desempenham um papel fundamental na regulação do fluxo, estabilização da pressão e proteção da segurança. Seu projeto, seleção e desempenho determinam diretamente a eficiência de refrigeração, a confiabilidade operacional e o custo total do ciclo de vida (TCO) do sistema. Este artigo analisa sistematicamente os aspectos técnicos e o valor industrial das válvulas de refrigeração líquida sob cinco dimensões: a necessidade da aplicação das válvulas, a lógica de seleção científica, os principais parâmetros técnicos, os dados do mercado e as tendências de desenvolvimento futuro, com base na experiência prática em projetos de refrigeração líquida para data centers.

A Essência das Válvulas de Refrigeração Líquida: "Proteções de Segurança" e "Gerenciadores Inteligentes" do Sistema de Refrigeração Líquida

O funcionamento contínuo e estável do sistema de refrigeração líquida de um data center depende da regulação precisa e da proteção de segurança proporcionadas pelas válvulas. Seu valor fundamental abrange todo o ciclo de vida do sistema, desde o projeto e gerenciamento da operação até o tratamento de falhas, refletindo-se especificamente em três dimensões principais:

1. Garantia Fundamental para a Segurança do Sistema

Os equipamentos de TI de data centers possuem uma política de tolerância zero para vazamentos de fluido refrigerante. O desempenho de vedação da válvula é a primeira linha de defesa contra vazamentos e protege equipamentos eletrônicos sensíveis. Ao configurar adequadamente componentes especializados, como válvulas de segurança e válvulas de retenção, riscos potenciais como golpes de aríete e impactos de sobrepressão podem ser efetivamente suprimidos, evitando danos irreversíveis às placas frias dos servidores devido a pressões anormais do sistema. Considerando que as placas frias dos servidores são normalmente projetadas para resistir a pressões entre 0,6 e 0,8 MPa, a válvula deve controlar rigorosamente a pressão de trabalho do lado secundário (da CDU para o gabinete/placa fria) na faixa de 0,3 a 0,6 MPa, estabelecendo um sistema de proteção de pressão gradual.

2. Controle preciso da eficiência de resfriamento

Um sistema de refrigeração líquida precisa adequar o fluxo e a direção do fluido refrigerante à carga térmica dinâmica do gabinete. As válvulas GEKO alcançam esse objetivo por meio do controle de balanceamento hidráulico, que pode prevenir eficazmente o acúmulo de pontos quentes localizados ou a redundância de refrigeração. Por exemplo, as válvulas reguladoras elétricas instaladas na saída da CDU recebem sinais de controle do sistema DCIM para adequar dinamicamente a demanda de fluxo de cada gabinete (10-50 L/min). As válvulas de balanceamento podem compensar as variações de resistência em diferentes seções da tubulação, garantindo um desempenho de refrigeração consistente em todos os gabinetes. Isso se correlaciona diretamente com o valor PUE do data center e com a estabilidade operacional dos equipamentos.

3. Suporte Essencial para Conveniência Operacional

As configurações otimizadas das válvulas GEKO podem reduzir significativamente os custos de operação e manutenção do sistema de refrigeração líquida, além de minimizar os riscos de tempo de inatividade. As válvulas de conexão rápida suportam um modo de manutenção "hot-swappable" para os gabinetes, permitindo a manutenção dos equipamentos sem a necessidade de drenar o fluido refrigerante. As válvulas de esfera nas saídas dos gabinetes possuem funções de isolamento rápido, reduzindo o tempo de resolução de falhas em cada gabinete. As válvulas de ventilação automática e as válvulas de drenagem de ponto baixo resolvem problemas de acúmulo de ar e sedimentação de impurezas, minimizando o tempo de inatividade por falhas do sistema e garantindo a operação ininterrupta do data center 24 horas por dia, 7 dias por semana. É necessário um gerenciamento operacional regular: as válvulas de ventilação automática precisam de calibração trimestral para garantir uma exaustão adequada; as válvulas reguladoras elétricas devem ser calibradas anualmente, com desvios controlados dentro de ±1% para evitar distorções no fluxo; as vedações em sistemas de líquido à base de fluoreto precisam ser substituídas a cada 3 a 5 anos, enquanto as vedações de sistemas de água deionizada podem durar de 5 a 8 anos, exigindo novos testes de desempenho de vedação após a substituição.

Lógica de Seleção Científica: Adaptação Multidimensional do Cenário ao Requisito

A seleção de válvulas para refrigeração líquida deve ser baseada nas necessidades funcionais, propriedades do fluido, níveis de pressão do sistema e cenários operacionais, seguindo os quatro princípios: "adaptação ao local, compatibilidade com o fluido, correspondência precisa e controle de custos". O foco deve ser na cobertura dos quatro nós principais do sistema de refrigeração líquida e na adaptação de sete tipos principais de válvulas GEKO.

1. Esquema de configuração de válvulas para quatro locais principais

- Unidade de Saída da Bomba: Utilize uma configuração padronizada de "Válvula Gaveta + Válvula de Retenção Silenciosa + Sensor de Pressão". A válvula gaveta oferece perda mínima de pressão quando totalmente aberta e garante isolamento confiável durante a manutenção da bomba. A válvula de retenção silenciosa, auxiliada por uma estrutura de mola, impede o refluxo do fluido refrigerante após o desligamento da bomba e suprime os impactos do golpe de aríete no rotor da bomba.

- Entrada e Saída da Unidade de Distribuição de Refrigeração (CDU): Na entrada, instale um filtro tipo Y de 100-200 mesh e um manômetro para remover partículas de impurezas do fluido refrigerante e evitar obstruções nos microcanais dos servidores. A saída deve contar com uma válvula reguladora elétrica e um medidor de vazão para controle do circuito de fluxo. O duto de bypass deve incluir uma válvula de balanceamento manual para calibração do equilíbrio hidráulico durante a depuração do sistema e como caminho de fluxo alternativo em caso de falha.

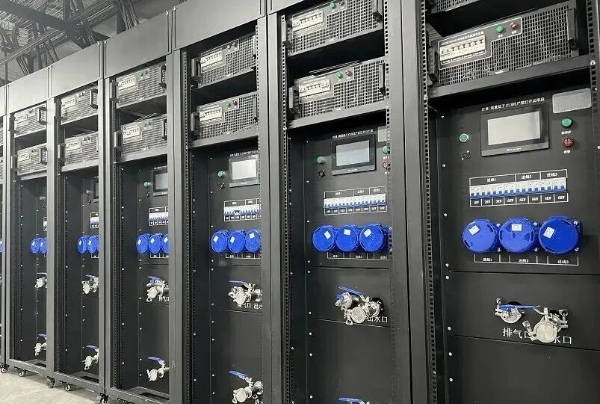

- Tubulação de Derivação do Gabinete: A entrada deve ser equipada com uma válvula de balanceamento manual (para cenários padrão) ou uma válvula de balanceamento automática (para centros de computação de alto desempenho). A saída deve ser equipada com uma válvula de esfera para permitir o isolamento rápido do gabinete. O diâmetro da válvula deve corresponder precisamente à vazão nominal do gabinete para garantir que a demanda de refrigeração seja compatível com a capacidade de vazão.

- Pontos Altos e Baixos do Sistema: Nos pontos altos, instale uma válvula de ventilação automática para expelir o ar acumulado na tubulação e evitar bloqueios de gás e cavitação. Nos pontos baixos, instale uma válvula de esfera ou de gaveta como válvula de drenagem para evacuação do sistema, limpeza de impurezas e tarefas de manutenção.

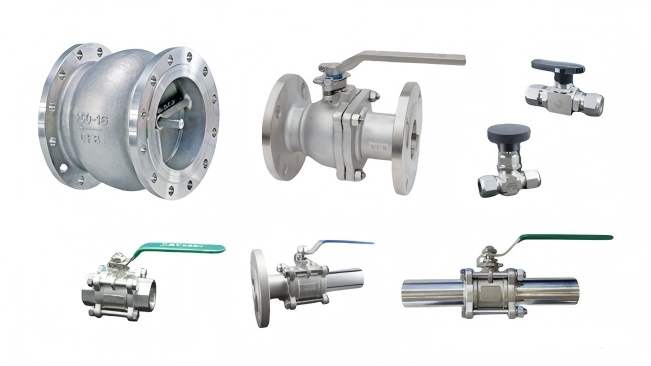

2. Sete tipos principais de válvulas GEKO, suas características e cenários de aplicação.

3. Princípios Básicos para Seleção de Materiais: Prioridade à Compatibilidade com o Meio

A compatibilidade do material da válvula com o fluido refrigerante é fundamental para garantir uma operação estável a longo prazo. É necessário evitar a corrosão dos materiais, o inchaço das vedações e a precipitação de impurezas. O plano de adaptação de materiais para diferentes fluidos refrigerantes é o seguinte:

- Água Deionizada: O corpo da válvula deve ser feito de aço inoxidável 304/316 e as vedações devem ser de EPDM ou borracha fluorada. Deve-se evitar o uso de latão para prevenir a precipitação de zinco e a contaminação do líquido refrigerante.

- Solução de Etilenoglicol: O corpo da válvula deve ser feito de aço inoxidável 316 para aumentar a resistência à corrosão, e as vedações devem ser de borracha nitrílica ou fluoroborracha, com foco na confiabilidade da vedação em condições de baixa temperatura.

- Isolamento de líquidos fluorados: O corpo da válvula deve ser feito de aço inoxidável 316 ou aço carbono revestido com níquel, e as vedações devem ser de borracha fluorada ou borracha perfluoroéter (FFKM), com um teste de imersão de compatibilidade de 72 horas antes do uso.

- Óleos minerais: O corpo da válvula pode ser feito de aço carbono ou aço inoxidável, com vedações adaptadas para fluoroborracha ou PTFE, considerando o impacto do coeficiente de expansão do fluido no desempenho da vedação.

4. Armadilhas comuns na seleção e pontos-chave a evitar

Na prática da engenharia, a seleção de válvulas é propensa a mal-entendidos. Os principais problemas a serem evitados incluem:

Confundir "pressão de trabalho" com "pressão de projeto" e selecionar válvulas com base apenas na pressão de trabalho resulta em uma margem de pressão insuficiente. A seleção deve ser estritamente baseada na pressão de projeto (fator de segurança de 1,1 a 1,2 vezes a pressão de trabalho).

- Ignorar a compatibilidade a longo prazo entre as vedações e os líquidos fluorados, utilizando apenas testes de curta duração antes da utilização. Os fornecedores devem disponibilizar relatórios de testes de imersão de 72 horas realizados por terceiros para comprovar a ausência de inchaço ou envelhecimento.

- A ausência de interfaces de medição nas válvulas de balanceamento impossibilita a quantificação precisa dos ajustes hidráulicos em estágios posteriores. Certifique-se de que as interfaces de medição de pressão padrão G1/4 ou G3/8 estejam incluídas na seleção.

- A busca indiscriminada por válvulas "totalmente importadas", ignorando os casos de sucesso das marcas nacionais. Para projetos de modernização, priorize a seleção de marcas nacionais com experiência em projetos na América do Norte ou no Oriente Médio para equilibrar custo e confiabilidade.

Parâmetros técnicos principais: Indicadores-chave que determinam o desempenho da válvula

As válvulas de refrigeração líquida para data centers exigem maior precisão de controle e confiabilidade operacional do que as utilizadas nos setores tradicionais de HVAC ou de petróleo e gás. Elas devem atender ao nível Tier do data center e às suas necessidades operacionais de longo prazo, com indicadores-chave classificados em duas categorias: Parâmetros Gerais Essenciais e Parâmetros Especializados.

1. Parâmetros gerais essenciais (para todos os tipos de válvulas)

- Taxa de vazamento: O vazamento externo deve atender aos padrões de tolerância zero, com uma taxa de vazamento do espectrômetro de massa de hélio de <1×10⁻⁹ Pa·m³/s. O vazamento interno das válvulas de bloqueio deve atender à Classe VI da ANSI ou superior, sem vazamento detectável em sistemas de água líquida fluoretada ou água ultrapura.

- Resistência à pressão: A pressão de trabalho deve abranger a pressão de projeto do sistema (normalmente de 0,5 a 6 bar), com uma margem de segurança de 1,5 a 2 vezes. A pressão de projeto do sistema geralmente não excede 1,6 MPa, e a válvula deve suportar altas pressões transitórias (condições de golpe de aríete) de 1,3 a 1,5 vezes.

- Confiabilidade e Vida Útil: O Tempo Médio Entre Falhas (MTBF) deve corresponder ao requisito de vida útil de 10 anos do data center, com ciclos mecânicos para válvulas elétricas e solenoides de no mínimo 100.000 vezes. O nível de proteção do atuador deve ser de no mínimo IP65 e IP66/IP67 para ambientes extremamente úmidos.

- Limpeza: O sistema de tubulação interna deve ser liso e sem pontos mortos. O sistema deve passar por uma limpeza de precisão antes do envio, com nível de limpeza de partículas igual ou superior à Classe 6 da norma NAS 1638 para evitar obstruções nos microcanais dos servidores.

- Temperatura de operação: A válvula deve se adaptar a uma faixa de operação padrão de 5℃ a 60℃ para sistemas de refrigeração líquida, com suporte para temperaturas de até 80℃ ou superiores em cenários de retorno de alta temperatura.

2. Parâmetros especializados (Requisitos essenciais específicos do tipo)

Válvula reguladora elétrica: Deve suportar sinais de controle analógicos de 0-10V DC/4-20mA e pode ser equipada com Modbus, BACnet e outros protocolos de comunicação digital. O valor de Kv deve ser calculado com precisão com base na vazão de projeto e na perda de carga admissível.

Válvula solenoide: Alimentada por tensão segura de 24 VCC, com posições de segurança em modo normalmente fechado (NF) ou normalmente aberto (NA). Tempo de resposta ≤ 50 ms e em conformidade com as certificações UL, CE e RoHS.

- Válvula de balanceamento: Equipada com interfaces de medição padrão G1/4 ou G3/8. O fabricante deve fornecer uma curva de valor KV de abertura calibrada por terceiros e funcionalidade de travamento para evitar operação incorreta que afete o balanceamento hidráulico.

- Válvula de segurança: A pressão de ajuste deve ser de 1,1 a 1,2 vezes a pressão máxima de trabalho do sistema, com capacidade de liberação igual ou superior à vazão máxima de saída da unidade de bomba. Deve atender à certificação ASME BPVC Seção VIII (norma americana) ou PED 2014/68/UE (norma europeia).

3. Padrões de Teste e Aceitação

As válvulas devem ser submetidas a rigorosos testes e procedimentos de aceitação para garantir que atendam aos requisitos de engenharia. Os principais processos e padrões são os seguintes:

1. Teste de fábrica: A pressão do teste de resistência deve ser 1,5 vezes a pressão de projeto. A válvula deve ser mantida sob pressão por 30 minutos sem vazamentos ou deformações. O teste de vedação utiliza detecção de vazamento por espectrometria de massa de hélio, com uma taxa de vazamento de <1×10⁻⁹ Pa·m³/s.

2. Aceitação no local: Verificar o modelo da válvula, o material, os documentos de certificação e a consistência do projeto. Para válvulas críticas, realizar novas verificações de vedação e testar as válvulas elétricas quanto à resposta do sinal de controle e à precisão do posicionamento da válvula.

3. Integração e Aceitação do Sistema: Verificar a confiabilidade da interação das válvulas com o sistema DCIM. As válvulas de segurança devem ser calibradas no local para garantir a liberação de pressão em tempo hábil durante condições de sobrepressão.

Tendências Futuras: Inteligência Acelerada, Padronização e Substituição Doméstica

1. Tendências Técnicas: Atualizações Inteligentes e Modulares

As válvulas de refrigeração líquida estão passando por uma modernização rumo à digitalização e à modularidade, com as seguintes tendências principais:

- Integração Inteligente: Ao incorporar sensores e módulos de comunicação, as válvulas permitem o monitoramento em tempo real do status da válvula, alertas de falhas e controle remoto, estando profundamente integradas ao sistema de gerenciamento DCIM.

- Design modular: Simplificando os processos de integração e expansão do sistema. As válvulas de conexão rápida tornaram-se padrão em data centers de alta densidade.

- Atualizações de componentes principais: Os atuadores estão evoluindo para baixo consumo de energia e altos níveis de proteção. A autonomia do chip e do algoritmo de controle tornou-se a principal vantagem competitiva das empresas.
