Introdução à Física das Válvulas de Controle: A Relação entre Pressão, Velocidade do Fluxo e Dissipação de Energia

Nas indústrias de processo, estamos acostumados a falar sobre abertura de válvulas, vazão e diferencial de pressão. No entanto, se analisarmos uma válvula de controle sob a perspectiva da mecânica dos fluidos, perceberemos rapidamente que ela é muito mais do que um simples dispositivo mecânico para regular o fluxo.

Uma válvula de controle é, na verdade, uma máquina de conversão de energia de alta precisão.

Por que uma grande queda de pressão gera um ruído ensurdecedor?

Por que um tampão de válvula de metal aparentemente sólido pode ser "corroído" pela água através da cavitação?

As respostas estão na constante competição entre a pressão (energia potencial) e velocidade do fluxo (energia cinética).

Na GEKO, compreender esse equilíbrio é fundamental para projetar válvulas de controle confiáveis ​​e eficientes para aplicações industriais exigentes.

01 Redefinindo a válvula de controle: um “dissipador de energia”

Pergunte a um operador o que uma válvula de controle faz, e a resposta é simples:

“Controla o fluxo.”

Pergunte a um engenheiro de mecânica dos fluidos e a resposta mudará:

“Uma válvula de controle é um elemento de resistência variável que introduz perda de pressão.”

A verdadeira função de uma válvula de controle não é comandar diretamente a velocidade do fluxo do fluido, mas sim alterar a área de fluxo, forçando o fluido a consumir parte de sua energia (pressão) e, assim, alterar sua condição de fluxo.

Em controle de fluxo, não existe almoço grátis.

Para regular o fluxo, é necessário pagar com a queda de pressão (ΔP).

Para onde vai a energia?

A maior parte da pressão perdida não desaparece. Em vez disso, ela é convertida em:

Aquecer (um ligeiro aumento de temperatura), Som (ruído), vibração mecânica.

Esse processo é conhecido como dissipação de energia e define a verdadeira natureza do funcionamento de uma válvula de controle.

02 Equação de Bernoulli: A gangorra entre pressão e velocidade

Quando um fluido flui através de uma válvula, ele deve obedecer à lei da conservação de energia.

Para fluidos incompressíveis como a água, essa relação é descrita por Equação de Bernoulli.

Existem dois atores principais:

- Pressão Estática (P) – a energia potencial do fluido

- Pressão dinâmica – a energia associada ao movimento do fluido (velocidade)

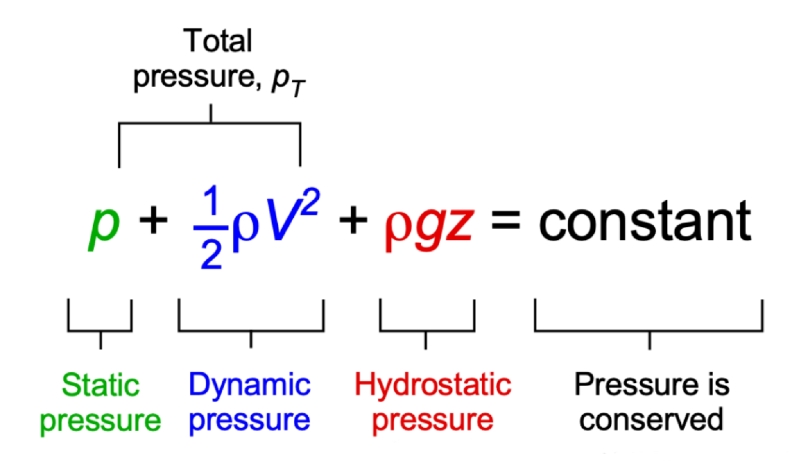

Equação de Bernoulli:

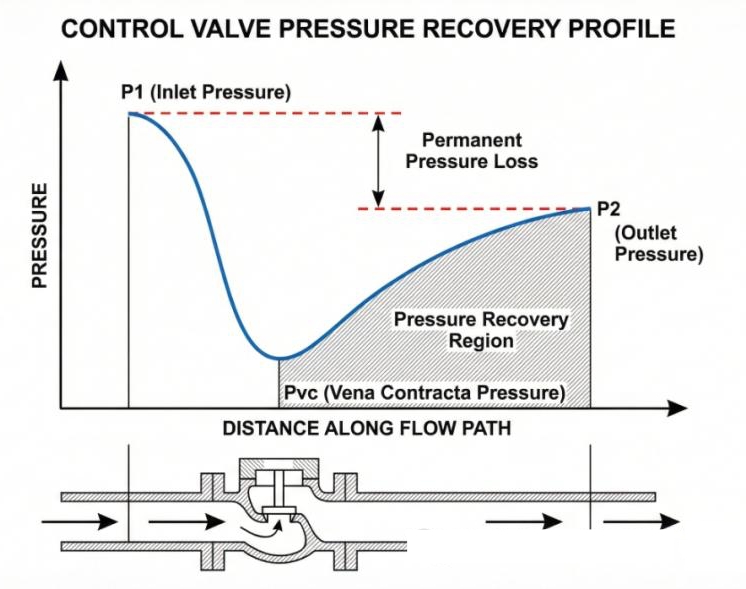

Diagrama principal: Vista em corte transversal da pressão/velocidade dentro da válvula:

(Ilustração: Quando um fluido flui através de uma área estreita, sua velocidade aumenta bruscamente e a pressão cai bruscamente.)

Processo físico explicado

• Aceleração por meio de restrição

Quando um fluido é forçado a passar pelo espaço estreito entre o obturador e a sede da válvula, sua velocidade precisa aumentar drasticamente para conseguir atravessá-lo.

• Queda repentina de pressão

Segundo o princípio de Bernoulli, quando a velocidade aumenta, a pressão deve diminuir.

É como uma montanha-russa: a energia cinética aumenta enquanto a energia potencial diminui.

Essa relação inversa entre pressão e velocidade é fundamental na dinâmica de fluidos das válvulas de controle.

03 Vena Contracta: O Perigoso Olho da Tempestade

Um dos conceitos mais críticos na física das válvulas de controle é o vena contracta.

A vena contracta não é a abertura física da válvula.

Está localizado a uma curta distância a jusante da sede da válvula, onde:

A área de fluxo é a menor, a velocidade do fluxo é a maior e a pressão é a menor.

Por que isso é tão importante?

Porque a maioria das falhas destrutivas de válvulas tem origem aqui.

• Se a pressão na vena contracta (PVCQuando a pressão de vapor do líquido cai abaixo da pressão de vapor saturado, o fluido entra em ebulição instantaneamente e forma bolhas de vapor — isso é piscando.
• Se a pressão se recuperar posteriormente, essas bolhas colapsam violentamente, levando a cavitação, o que pode danificar gravemente os componentes internos das válvulas.

04 Recuperação de Pressão: Uma Faca de Dois Gumes no Projeto de Válvulas

Após o fluido passar pela vena contracta, o caminho do fluxo se expande. A velocidade diminui e a pressão começa a subir novamente. Esse fenômeno é chamado de vena contracta. recuperação de pressão.

Um parâmetro adimensional fundamental é usado para descrever esse comportamento:

Fator de recuperação de pressão (FL).

Fórmula do coeficiente de recuperação de pressão:

O valor FL indica a eficácia com que uma válvula converte energia cinética de volta em pressão.

Dois tipos de válvulas, dois resultados muito diferentes.

1. Válvulas de alta recuperação (válvulas de esfera, válvulas borboleta) - Valor FL baixo

Fluxo suave, como em uma pista de corrida. A pressão cai drasticamente e depois se recupera com força.

Vantagens

Alta capacidade de fluxo

Desvantagens

PVC extremamente baixo, risco muito alto de cavitação.

2. Válvulas de baixa recuperação (válvulas globo) - Valor FL alto (próximo de 0,9)

Trajetória de fluxo tortuosa, forte turbulência

Vantagens

Menor risco de cavitação (o PVC não cai muito).

Desvantagens

Perda de pressão permanente maior

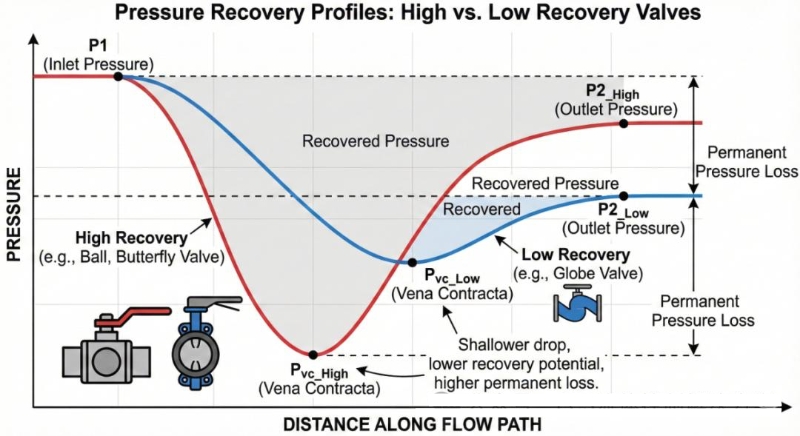

(Ilustração: A válvula de alta recuperação é uma válvula de esfera/válvula borboleta, e a curva de pressão cai mais acentuadamente; a válvula de baixa recuperação é uma válvula de bloqueio, e a curva de pressão é mais plana.)

Na GEKO, a seleção de válvulas sempre leva em consideração o comportamento de recuperação de pressão, e não apenas a capacidade de vazão.

05 Lições Práticas para Engenheiros

A compreensão desses princípios físicos agrega valor real à seleção e operação de válvulas.

- Não se deixe enganar pela expressão “Totalmente Aberto”

Mesmo que a velocidade do fluxo pareça baixa com a abertura máxima, em pequenas aberturas, a velocidade na vena contracta pode atingir níveis extremos:

Os líquidos podem formar jatos de alta velocidade.

Os gases podem atingir velocidades próximas à do som.

Ruído é energia

O ruído alto das válvulas não é apenas irritante — é um desperdício de energia mecânica.

Quanto mais alto o ruído, mais intensa é a dissipação de energia interna e maior o potencial de danos ao equipamento.

Preveja o fracasso antes que ele aconteça.

Se você souber a pressão a montante (P1), a pressão a jusante (P2) e o fator FL da válvula, poderá estimar Pvc.

Entre em contato conosco agora mesmo para obter mais informações sobre a válvula de controle: info@geko-union.com

Se a pressão de vapor (Pvc) for menor que a pressão de vapor do líquido, pare imediatamente de usar uma válvula padrão. Caso contrário, em poucas semanas, você poderá encontrar um entupimento na válvula cheio de furos causados ​​por cavitação.
