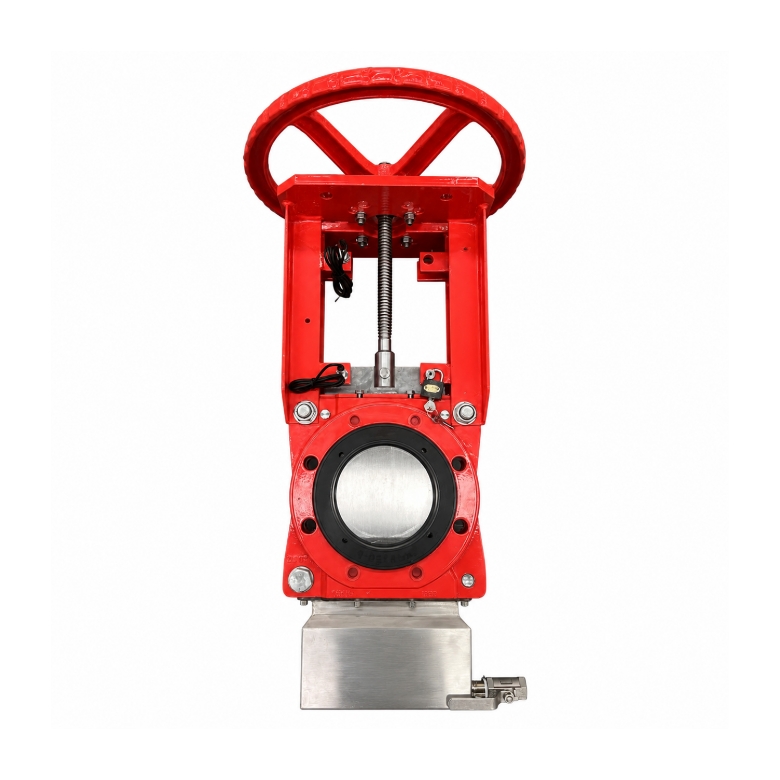

A válvula guilhotina especial GKV305 para instalação sob silos é utilizada principalmente nas indústrias de mineração e processamento de alimentos. Ela é fabricada especificamente para montagem sob silos. Graças aos orifícios de ventilação, permite a remoção de produtos secos, como poeira ou grãos, evitando o entupimento e o acúmulo que podem obstruir a comporta.
VÁLVULAS DE GUILHOTINA ESPECIAIS PARA USO SOB SILO
| |
Faixa de tamanho NPS 2" a 48",DN50 a DN 1200 | Materiais do corpo Ferro fundido dúctil, aço carbono, aço inoxidável |
Pressão máxima de operação permitida NPS 2 a 12: 150 psi / DN 50 a 300: 10 bar NPS 14 a 24: 75 psi / DN 350 a 600: 5 bar | Materiais de caule Aço inoxidável 304
|
Materiais para Portões Aço inoxidável 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel® | Materiais do assento NR, EPDM, NBR ou FKM/FPM |
Estilo de carroceria Wafer de duas peças aparafusado | Padrão de projeto Padrão do fabricante |
Faixa de temperatura do material do assento Borracha natural: 165°F / 74°C | Padrão de teste Padrão do fabricante |
Materiais do limpador EPDM | Opções de atuador Volante, Engrenagem Cônica, Pneumático, Hidráulico, Elétrico |
Frente a frente MSS SP81 | Aplicações Açúcar, celulose e papel |
Características gerais das válvulas guilhotina especiais para instalação sob silos
Esta válvula guilhotina é utilizada principalmente nas indústrias de mineração e processamento de alimentos. O design com sede dupla em elastômero e porta deslizante facilita a autolimpeza e evita o acúmulo de fluido. O corpo da válvula, em ferro fundido dúctil de alta durabilidade, adota um design compacto. Quando totalmente aberta, a válvula apresenta diâmetro total e não oferece resistência ao fluxo do fluido na tubulação.
Construção da carroceria
O corpo da válvula está disponível em ferro fundido, aço inoxidável, alumínio ou alumínio com revestimento anodizado duro, proporcionando excelente resistência à abrasão e prevenindo a formação de alumina na superfície.
Pressão e temperatura
Pressões: Consulte-nos para obter informações específicas sobre as classificações de pressão.
Limites de temperatura:
Nitrila (NBR): até 80°C
EPDM: até 110°C
Conformidade e Testes
Fabricado em conformidade com a Diretiva Europeia de Equipamentos sob Pressão 97/23/CE, Categoria III, Módulo H (para DN50 a DN600).
Os procedimentos de teste seguem as normas NF EN 12266-1, NF EN 12266-2, DN3230 e ISO 5208, garantindo um desempenho confiável sob pressão.
Conexão
Entre flanges PN10, compatível com NFE 29203, BS450, ANSI B16.5, com ASA 150 opcional.
Destaques das válvulas guilhotina especiais para instalação sob silos
Carroceria reforçada com açoSem zonas de retenção para mídia.
Design de carroceria larga: Simplifica a evacuação e o fluxo do produto.
Portão com chanfro acentuado: Garante o corte reto e preciso de materiais a granel.
Guiamento de portão por meio de placa de fricção de PTFE: Reduz o atrito para um funcionamento mais suave.
Embalagem com efeito raspador: Facilita a limpeza do portão e evita o acúmulo de material.
Abrindo buracos: Simplifica a limpeza e a manutenção do corpo.
Desmontagem da parte inferior: Permite fácil acesso para inspeção e manutenção.
Nossa válvula guilhotina possui um raspador integrado na gaxeta, melhorando o desempenho da vedação, reduzindo vazamentos e protegendo contra pastas abrasivas e sólidos. O design resistente ao desgaste garante operação estável em fluidos de alta velocidade ou alta viscosidade.
O raspador de placa de válvula de dupla face e a base em formato de lâmina permitem o corte suave de materiais macios. Um raspador rígido de PTFE na parte superior impede a entrada de detritos, prolongando a vida útil da válvula e mantendo a eficiência operacional.
Suporta vedações rígidas e flexíveis para diversas aplicações industriais. As vedações rígidas oferecem resistência ao desgaste e desempenho em altas temperaturas, enquanto as vedações flexíveis são econômicas. Este design garante excelente vedação, adapta-se a pastas, incrustações, líquidos e sólidos a granel, além de prolongar a vida útil da válvula.
A válvula guilhotina GEKO específica para silos é aplicada em diversos setores industriais.
Indústrias petroquímicas e de gás natural
Indústria Siderúrgica e Química
Engenharia Naval e Oceânica
Proteção Ambiental e Tratamento de Água Industrial

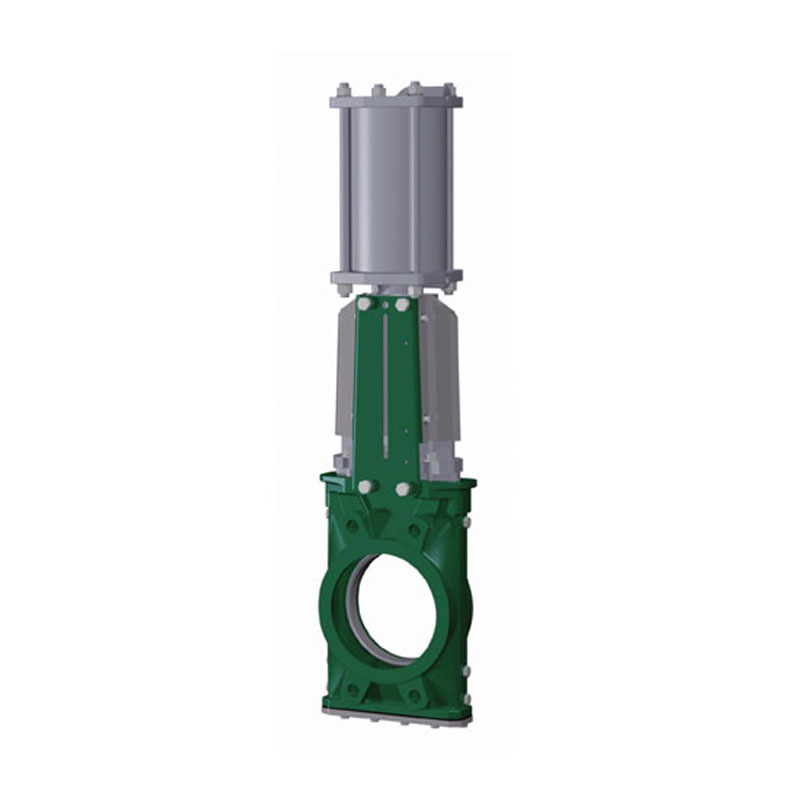

O Válvula de guilhotina GKV300 semelhante a A INSAMCOR incorpora o design e a tecnologia mais recentes, apresentando mangas de elastômero patenteadas que oferecem desempenho superior em pastas abrasivas, incrustantes e corrosivas, bem como lodo, líquidos e sólidos a granelEste design inovador resulta em algumas das válvulas guilhotina de manutenção mais baixas disponíveis no mercado atualmente.
