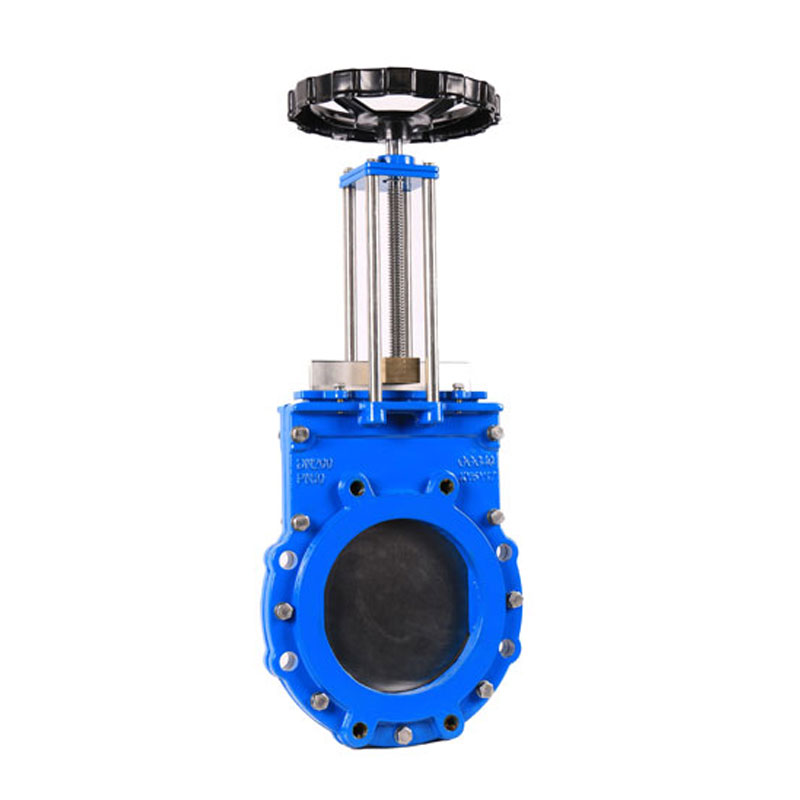

O Válvula de guilhotina GKV300 semelhante a A INSAMCOR incorpora o design e a tecnologia mais recentes, apresentando mangas de elastômero patenteadas que oferecem desempenho superior em pastas abrasivas, incrustantes e corrosivas, bem como lodo, líquidos e sólidos a granelEste design inovador resulta em algumas das válvulas guilhotina de manutenção mais baixas disponíveis no mercado atualmente.
Válvula guilhotina – Design robusto e baixa manutenção
| |
Faixa de tamanho 3” – 24” (DN80 – DN600), Pressão: 150 PSI CWP (10 bar)
| Estilo de carroceria Peça única, wafer, semi-lug |
Mangas (sem design de embalagem) Padrão: Borracha natural | Materiais do assento (Com design de embalagem) NR, EPDM, NBR ou FKM/FPM |
Faixa de temperatura do assento Buna-N: -34 a 194°F (-36 a 90°C) | Materiais para Portões Padrão: aço inoxidável 316L
|
Retentor / Contra-flanges Aço macio encapsulado em borracha natural
| Perfuração de flange 3”–24”: ANSI B16.5 Classe 150, AS 2129 Tabela D e E, PN10 e PN16 |
Atuadores Manual, engrenagem cônica, pneumático, eletromecânico, hidráulico Padrão de projeto MSS SP81 | Embalagem e temperatura máxima
PTFE: 500°F (260°C) |
Recursos adicionais Tampa inferior removível com conexões de limpeza (portas de purga) | Padrão de teste MSS SP151 |

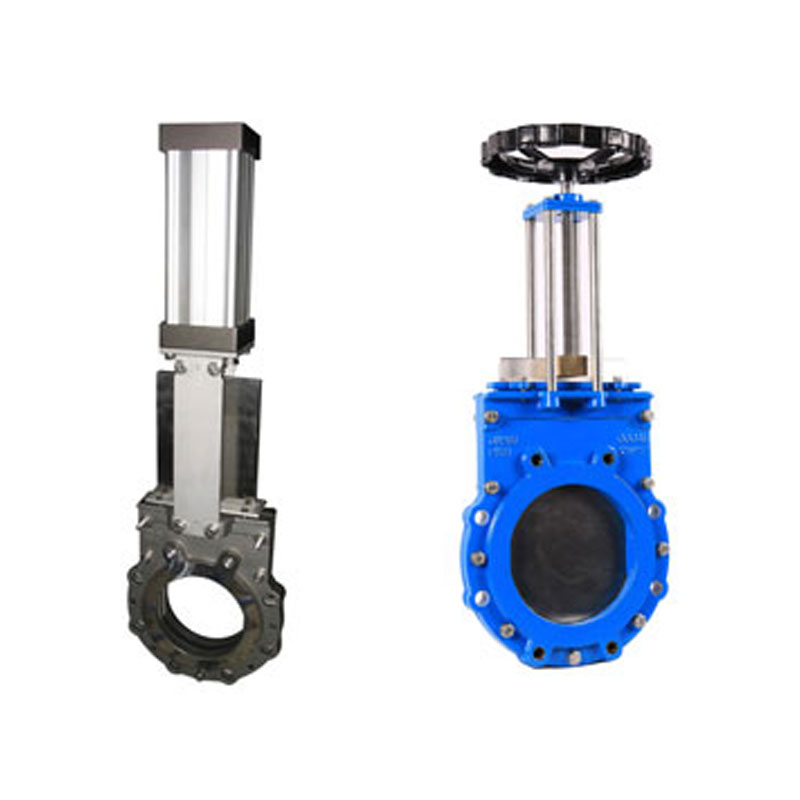

Válvulas de guilhotina Série GKV300
Tampa do eixo – Protege o eixo contra respingos de pasta abrasiva. (Padrão em todos os tamanhos)
Atuadores Cilindros pneumáticos, elétricos e hidráulicos, engrenagem cônica manual e volante com haste retrátil. (Todos os tamanhos)
Conjunto de alojamento de impulso – Roscas de encosto superdimensionadas em bronze (LG2) reduzem a carga na rosca, aumentando a durabilidade.
12”–16” (DN300–DN400): Padrão com rolamentos de encosto
Tamanhos menores: Equipados com almofadas de impulso de vesconita.
Placa de cobertura – Duas placas de cobertura envolvem o portão, o eixo e o garfo. Leves para facilitar a remoção durante a manutenção. (Todos os tamanhos)
Estrutura reforçada – Suporta maior empuxo associado a instalações de grande diâmetro. (Todos os tamanhos)
Palheta do limpador de para-brisa – Retém os lubrificantes internos e impede a entrada de contaminantes externos. (Todos os tamanhos; substituível nos tamanhos maiores)
Capas de aço para sensores de proximidade – Protege os interruptores contra danos durante o transporte e a operação. (Todos os tamanhos)
Indicador – Indicadores de abertura e fechamento (padrão). (Todos os tamanhos)
Disposição de bloqueio – Permite o bloqueio nas posições aberta e fechada. (Tamanhos 3”–24” / DN80–DN600)
Suportes abertos – Facilidade de manuseio da válvula durante a instalação. (Todos os tamanhos)
Flange de retenção – Padrão na gama SKG-F.
3”–24” (DN80–DN600): Padrão
28”–48” (DN700–DN1200): Padrão
Câmara de lavagem / Conexão de descarga – Placa de fechamento opcional para manutenção.
Olhais de elevação – Olhais de fixação posicionados em quatro locais para facilitar a instalação e o armazenamento. (Tamanhos 28”–48” / DN700–DN1200)
Materiais para Portões – Padrão: aço inoxidável 316L (90 PSI / 6 Bar); Opcional: SAF2205 para 150 PSI / 10 Bar. (28”–48” / DN700–DN1200)
Fole padrão – Proteção adicional do eixo contra partículas abrasivas. (3”–24” / DN80–DN600)
O design exclusivo da válvula guilhotina GKV-300.
- Fluxo bidirecional e o desligamento resulta em vazamento zero a jusante.
- Nenhuma parte metálica deve estar em contato com o fluido quando a válvula estiver totalmente aberta.
- Ausência de cavidade no assento para acúmulo de sólidos indesejados, o que impede o fechamento completo da porta.
- Mangas de elastômero reforçadas substituíveis em campo.
- Adequado para uso em superfícies secas ou molhadas.
- 3” - 24” / DN80 - DN600 classificação de pressão padrão de 150 PSI CWP (10 bar).
- Classificação de pressão padrão de 28”- 48”/DN700 – DN1200 de 90 PSI CWP (6 bar) com 150 PSI.
A válvula guilhotina da série GKV-300 é aplicada em diversos setores industriais.
Indústrias petroquímicas e de gás natural
Indústria Siderúrgica e Química
Engenharia Naval e Oceânica
Proteção Ambiental e Tratamento de Água Industrial
O Válvula de guilhotina GKV300 semelhante a A INSAMCOR incorpora o design e a tecnologia mais recentes, apresentando mangas de elastômero patenteadas que oferecem desempenho superior em pastas abrasivas, incrustantes e corrosivas, bem como lodo, líquidos e sólidos a granelEste design inovador resulta em algumas das válvulas guilhotina de manutenção mais baixas disponíveis no mercado atualmente.
LEIA MAIS
A válvula guilhotina especial GKV305 para instalação sob silos é utilizada principalmente nas indústrias de mineração e processamento de alimentos. Ela é fabricada especificamente para montagem sob silos. Graças aos orifícios de ventilação, permite a remoção de produtos secos, como poeira ou grãos, evitando o entupimento e o acúmulo que podem obstruir a comporta.
LEIA MAIS

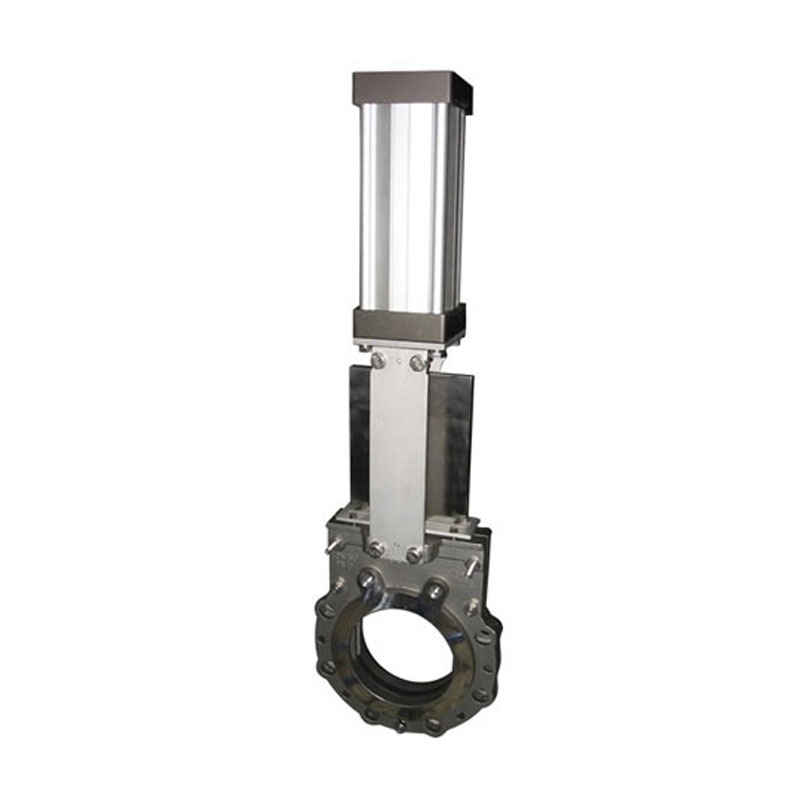

A válvula guilhotina pneumática de passagem direta GKV310 incorpora o design e a tecnologia mais recentes, apresentando mangas de elastômero patenteadas que oferecem desempenho superior em pastas abrasivas, incrustantes e corrosivas, bem como em lodo, líquidos e sólidos a granel. Este design inovador resulta em algumas das válvulas guilhotina com menor necessidade de manutenção disponíveis atualmente no mercado.
