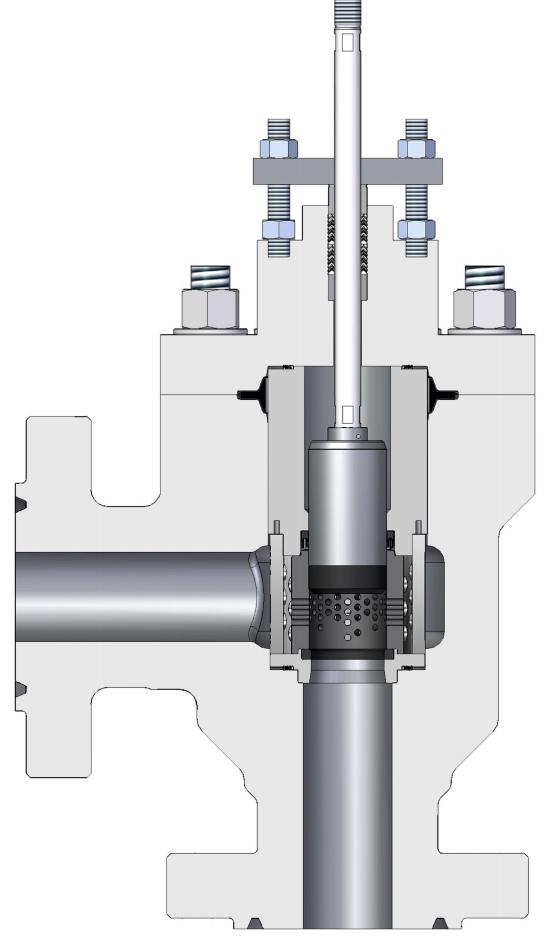

O Válvula de controle de alta pressão GKV4200 Para serviços severos, foi projetado para aplicações de controle de alta pressão. até 15.000 psi, proporcionando desempenho robusto e confiabilidade em sistemas de petróleo e gás onshore e offshore.
Construído segundo as normas API e ASME, apresenta uma estrutura rígida, manutenção facilitada pela parte superior e opções de acabamento modulares para um controle eficaz da erosão, cavitação e ruído em condições severas de serviço.
Válvula de estrangulamento angular para serviço severo GKV4200 – Controle de alta pressão (5000–15000 psi)
| |
Classe de pressão API 5000 / 10000 / 15000 psi | Tipo de válvula Válvula de estrangulamento ajustável, controle para serviço severo |
Padrões de projeto e conformidade API 6A, API 6X, ASME Sec VIII Div. II | Faixa de tamanho 1-13/16" a 13-5/8" (tamanhos nominais API) |
Materiais da carroceria e do capô Aço carbono e aço de baixa liga: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | Acabamentos / Materiais Internos Bujão e sede: Carboneto de tungstênio (inserto / revestido / sólido) |
Estilos de acabamento Gaiola concêntrica de 1CC a 4CC, CCD / MLT (Disco Multilabirinto) | Tipos de vedação Vedação em T (metal com metal), vedação em cunha (para MLT) |
Opções de gaxetas e prensa-cabos Vedação em PTFE Chevron (anel em V), grafite ou de baixa emissão. | Conexões da tampa e da extremidade Capô padrão aparafusado |
Opções de atuação Volante pneumático, hidráulico, elétrico ou manual | Desligamento e direção do fluxo ANSI FCI 70.2 Classe IV (Classe V opcional) |
Faixa de temperatura operacional -46°C a 200°C (com vedação labial em PTFE) | Recursos de segurança Design da haste anti-expulsão |
Aplicações Plataformas de produção de petróleo e gás | Características do fluxo Otimizado para recuperação de baixa pressão, redução de cavitação e ruído. |
O Série de válvulas de estrangulamento angular GKV4200 Está disponível em formato angular e globo.
Estilos de carroceria, com conexões de extremidade flangeadas ou de cubo em conformidade com API 6B/6BX.
padrões. Construídas com materiais forjados ou fundidos de alta resistência, essas válvulas
são construídos de acordo com as classificações de materiais API 60K/75K, garantindo integridade mecânica e
resistência à corrosão.
Classe de pressão5000, 10000 e 15000 psi
Classe de desligamento: ANSI–FCI 70.2 Classe IV (Classe V opcional)
Direção do fluxo: Transbordamento (padrão conforme API 6A 14.15.2.6)
Materiais do corpo: Aço carbono, duplex, Inconel, superduplex
Opções de acabamento: 1CC–4CC, CCD/MLT, LRP, DPMST/LMST Microspline
Tipos de vedação: Vedação em T, Vedação em Cunha, Vedação Espiral, Vedação Labial em PTFE
Opções de embalagem: Vedação em PTFE Chevron, Grafite, Baixa Emissão
Acionamento: Pneumático, hidráulico, elétrico ou manual
Conformidade: NACE MR0175 / ISO 15156
O design de acabamento intercambiável Permite fácil manutenção e melhorias de acabamento.
e configurações flexíveis — garantindo que uma única válvula possa atender a múltiplas necessidades.
requisitos do processo. Os projetos de acabamento balanceados e desbalanceados ainda
Aprimorar a segurança e a confiabilidade operacional em ambientes exigentes de cabeça de poço e produção.
condições.
Capacidade de Alta Pressão: Classificado para pressões de até 15.000 psi para aplicações críticas de estrangulamento e controle.
Sistema de acabamento modular: Diversas opções de acabamento em formato de gaiola, disco e estria para controle de fluxo personalizável.
Resistência superior à erosão e à cavitação: Os componentes de carboneto de tungstênio e Inconel protegem contra desgaste e danos por fluxo.
Manutenção da entrada superior: Acesso rápido aos componentes internos para facilitar a manutenção e reduzir o tempo de inatividade.
Conexões terminais flexíveis: Opções de flangeamento ou encaixe no cubo API 6B/6BX com configurações integrais ou com pinos.
Integridade de vedação aprimorada: As vedações em T metal-metal, em espiral e em cunha garantem uma operação à prova de vazamentos.
Embalagem com baixa emissão de poluentes fugitivos: As vedações labiais de grafite e PTFE estão em conformidade com a norma ISO 15848 para proteção ambiental.
Design com foco na segurança: Haste anti-expulsão, mecanismo de alívio de pressão e opções de vedação balanceadas.
Versatilidade de atuação: Disponível em configurações pneumáticas, hidráulicas, elétricas ou manuais.
Comprovado em campo: Implantado com sucesso em plataformas offshore, campos petrolíferos onshore e sistemas de cabeças de poços de superfície.
Válvula de estrangulamento GKV4200 para serviço severo – Controle de alta pressão (5000–15000 psi)
| |
Classe de pressão API 5000 / 10000 / 15000 psi | Tipo de válvula Válvula de estrangulamento ajustável, controle para serviço severo |
Padrões de projeto e conformidade API 6A, API 6X, ASME Sec VIII Div. II | Faixa de tamanho 1-13/16" a 13-5/8" (tamanhos nominais API)
|
Materiais da carroceria e do capô Aço carbono e aço de baixa liga: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | Acabamentos / Materiais Internos Bujão e sede: Carboneto de tungstênio (inserto / revestido / sólido) |
Estilos de acabamento Gaiola concêntrica de 1CC a 4CC, CCD / MLT (Disco Multilabirinto) | Tipos de vedação Vedação em T (metal com metal), vedação em cunha (para MLT) |
Opções de gaxetas e prensa-cabos Vedação em PTFE Chevron (anel em V), grafite ou de baixa emissão. | Conexões da tampa e da extremidade Capô padrão aparafusado |
Opções de atuação Volante pneumático, hidráulico, elétrico ou manual | Desligamento e direção do fluxo ANSI FCI 70.2 Classe IV (Classe V opcional) |
Faixa de temperatura operacional -46°C a 200°C (com vedação labial em PTFE)
| Recursos de segurança Design da haste anti-expulsão |
Aplicações Plataformas de produção de petróleo e gás | Características do fluxo Otimizado para recuperação de baixa pressão, redução de cavitação e ruído. |
