Formas de válvulas reguladoras (válvulas de controle): Nove categorias de válvulas reguladoras (válvulas de controle)

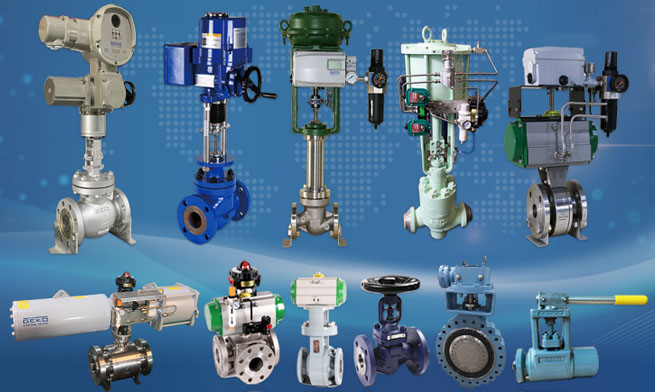

Resumo do artigo: Válvulas reguladoras (Válvulas de controle) As válvulas são classificadas em nove categorias com base em suas estruturas: válvula reguladora de assento único, válvula reguladora de assento duplo, válvula reguladora de manga, válvula reguladora angular, válvula reguladora de três vias, válvula de diafragma, válvula borboleta, válvula de esfera e válvula rotativa excêntrica. As seis primeiras possuem curso linear, enquanto as três últimas possuem curso angular. Esses nove são os produtos mais básicos, também conhecidos como produtos comuns, produtos básicos ou produtos padrão. Diversos produtos especiais e personalizados são desenvolvidos com base nessas nove categorias.

A seguir, a Rede de Engenharia de Instrumentação fornece uma breve introdução às nove categorias de Válvulas reguladoras (Válvulas de controle):

Válvula de controle de passagem direta com sede única: Amplamente utilizada, com características como baixa taxa de vazamento, pequena diferença de pressão admissível, caminho de fluxo complexo e estrutura simples. Adequada para aplicações com fluidos limpos que exigem alta precisão de vazamento e baixa diferença de pressão de trabalho. No entanto, válvulas de pequeno porte (diâmetro nominal DN) são ideais para aplicações com fluidos limpos. < Válvulas de 20 mm também podem ser usadas em situações com grandes diferenças de pressão. Preste atenção à diferença de pressão admissível para evitar que a válvula não feche completamente.

Válvula de controle de passagem direta com sede dupla: Em contraste com a válvula de controle de passagem direta com sede única, apresenta características como alta taxa de vazamento e grande diferença de pressão admissível. Portanto, é adequada para aplicações com fluidos limpos, requisitos de vazamento menos rigorosos e grandes diferenças de pressão de trabalho. Ao selecionar a válvula, verifique se o vazamento atende aos requisitos de controle do processo.

Válvula de manga: A válvula de manga divide-se em estruturas de vedação simples e vedação dupla. A primeira é semelhante a uma válvula de sede simples e é adequada para aplicações que exigem esse tipo de válvula, enquanto a segunda é semelhante a uma válvula de sede dupla e é adequada para aplicações que exigem esse tipo de válvula. A válvula de manga apresenta as vantagens de boa estabilidade e facilidade de montagem e desmontagem, porém é de 50% a 200% mais cara do que as válvulas de sede simples e dupla, e requer uma junta de vedação especial. A válvula de manga é amplamente utilizada e é o segundo tipo de válvula mais comum, depois das válvulas de sede simples e dupla.

Válvula angular: O formato de estrangulamento é semelhante ao de uma válvula de sede única, mas o caminho do fluxo no corpo da válvula é simples. Adequada para aplicações com fluidos limpos, baixa taxa de vazamento e pequenas diferenças de pressão, bem como para tubulações em ângulo reto.

Válvula de três vias: Possui três passagens e pode substituir duas válvulas de passagem única de sede única. Utilizada para divisão e junção de fluxos, bem como para escoamento bifásico e em situações com diferença de temperatura não superior a 150 °C. Quando o diâmetro nominal (DN) for ≤ 80 mm, a válvula de junção pode ser utilizada em situações de divisão de fluxo.

Válvula de diafragma Fluxo simples, o diafragma possui certa resistência à corrosão. Adequado para aplicações com fluidos sujos e fluidos fracamente corrosivos onde é necessário o fechamento em duas posições.

Válvula borboleta É equivalente a usar um trecho reto de tubo como corpo da válvula, sendo o corpo da válvula equivalente à sede da válvula. Portanto, possui bom desempenho de "autolimpeza" e é relativamente leve. Adequado para fluidos impuros e aplicações com grande diâmetro, alta vazão e alta diferença de pressão. Quando o diâmetro nominal (DN) é superior a 300 mm, geralmente é complementado por uma válvula borboleta.

Válvula de esfera A válvula de esfera em formato de "O" é uma válvula desobstruída quando totalmente aberta, com o melhor desempenho de "autolimpeza". Adequada para situações com fluidos particularmente sujos e fluidos contendo fibras, onde é necessário o fechamento em duas posições. A válvula de esfera em formato de "V" possui uma característica de controle de porcentagem quase igual e é adequada para situações de controle com fluidos sujos e contendo fibras, além de uma faixa de ajuste relativamente ampla.

Válvula rotativa excêntrica Esta válvula situa-se entre uma válvula borboleta e uma válvula de esfera, apresentando bom desempenho de autolimpeza e controle, além de poder ser fechada. Portanto, é adequada para ajustes em fluidos sujos e com requisitos de baixa taxa de vazamento.
