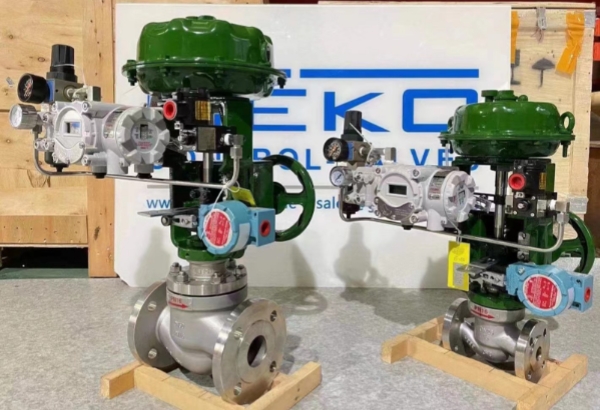

Classe de Vazamento e Faixa de Ajuste da Válvula de Controle: Os "Limites" do Desempenho da Válvula

Se o valor de Cv determina o quanto a válvula pode trabalhar, então a classe de vazamento (Classe de vazamento) e variabilidade (Capacidade de alcance) determinar a "qualidade do trabalho" que a válvula realiza.

       Classe de vazamento é o limite inferior de desempenho: Quão firmemente a válvula pode fechar?

       Capacidade de alcance é o limite superior de desempenho: Qual a amplitude de ajuste da válvula?

Muitos incidentes em campo ocorrem não porque a válvula não consegue permitir a passagem do fluxo, mas sim porque a válvula... não consegue fechar corretamente (causando vazamentos de gás de alta pressão, desperdício de material) ou não consegue ajustar corretamente (causando instabilidade em baixas vazões e saturação em altas vazões).

Neste artigo, explicaremos esses dois indicadores-chave que determinam o "nível" de desempenho de uma válvula.

01 Classe de Vazamento: A Arte de Fechar a Válvula

Não existe "vazamento zero" absoluto no mundo. Até mesmo os átomos de metal têm espaços entre si.

O padrão da indústria seguido é ANSI/FCI 70-2 (correspondente à norma IEC 60534-4). Esta norma divide as fugas de corrente em 6 classes.

Segue uma explicação detalhada das classes mais utilizadas:

Classe IV: O padrão para vedação rígida de metal.

• Definição: A fuga não excede 0,01% do valor Cv nominal.
• Aplicativo: A maioria das válvulas comuns de sede única e válvulas de gaiola.
• Compreensão intuitiva: Para uma válvula com Cv=100, um pequeno vazamento pode não ser audível para o ouvido humano, mas os instrumentos podem detectá-lo.

Classe V: Um Passo Difícil de Transpor

• Definição: Vazamento extremamente baixo, com uma fórmula de cálculo complexa (dependendo da diferença de pressão e do tamanho do orifício), aproximadamente 1/100 da Classe IV.
• Aplicativo: Situações que exigem vedação metálica extremamente precisa, geralmente requerendo retificação exata da sede e do disco da válvula.

Classe VI: O Mundo das Focas Macias

• Definição: Vedação hermética
• Método de teste: Sopra-se ar através da válvula e conta-se quantas bolhas escapam por minuto. Por exemplo, uma válvula de 1 polegada não deve deixar escapar mais de 1 bolha por minuto.
• Material: Isso só pode ser obtido quase que exclusivamente com materiais macios, como PTFE (Teflon) ou borracha.
• Limitações: As vedações macias não têm um bom desempenho em altas temperaturas (geralmente). < 230°C).

💡 Armadilha da Seleção:

Não busque cegamente a Classe VI. Se você trabalha com vapor em alta temperatura e alta pressão e exige Classe VI, os fabricantes só poderão fornecer estruturas metálicas especiais caras, o que leva a custos exorbitantes e vida útil incerta. Normalmente, a Classe IV é suficiente para válvulas de controle.

02 Alcance: Ideal vs. Realidade

Capacidade de alcance, também conhecida como Taxa de redução, é definido como:

A relação entre a vazão máxima controlável e a vazão mínima controlável da válvula.

• Válvulas Lineares: Teoricamente, a faixa de alcance é de aproximadamente 30:1.
• Válvulas de porcentagem igual: Teoricamente, a faixa de alcance é de cerca de 50:1 ou até mesmo 100:1.

Por que a proporção "100:1" nas amostras é enganosa:

A faixa de variação indicada nas amostras é chamada de Capacidade de alcance inerente.

Mas no campo, estamos lidando com Capacidade de alcance instalada.

Lembre-se do Autoridade de válvulas, S?

A resistência da tubulação irá "consumir" a diferença de pressão da válvula.

• S = 1 (Ideal): A faixa de alcance instalada é igual à faixa de alcance inerente.
• S = 0,1 (Comum): Uma válvula com classificação de 50:1 pode ter uma faixa de operação instalada real de apenas 5:1!

O que isto significa?

Significa que, quando a taxa de fluxo cai para 20%, a válvula pode já estar próxima da posição fechada, tornando-se instável.

✅ Regra de Engenharia:

Não confie cegamente em dados de amostra. Em sistemas com valores S baixos, a faixa de vazão instalada deve ser calculada. Se a faixa de vazão real for ampla (por exemplo, vazão mínima durante a inicialização, vazão máxima durante a operação normal), uma única válvula pode não ser suficiente.alcance divididoUma solução que utilize múltiplas válvulas em paralelo pode ser necessária.
