A válvula de esfera multiportas da série GKV-243 oferece controle de fluxo de 3 e 4 vias. Esta série de válvulas multiportas está disponível em dois tipos de corpo: compacto com passagem padrão e com passagem total bloqueada.

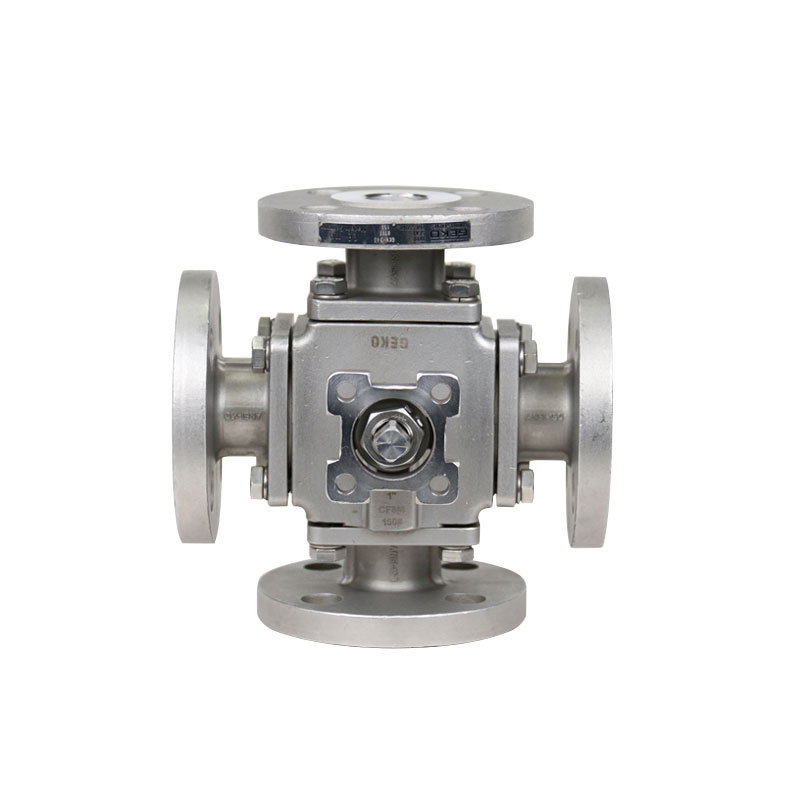

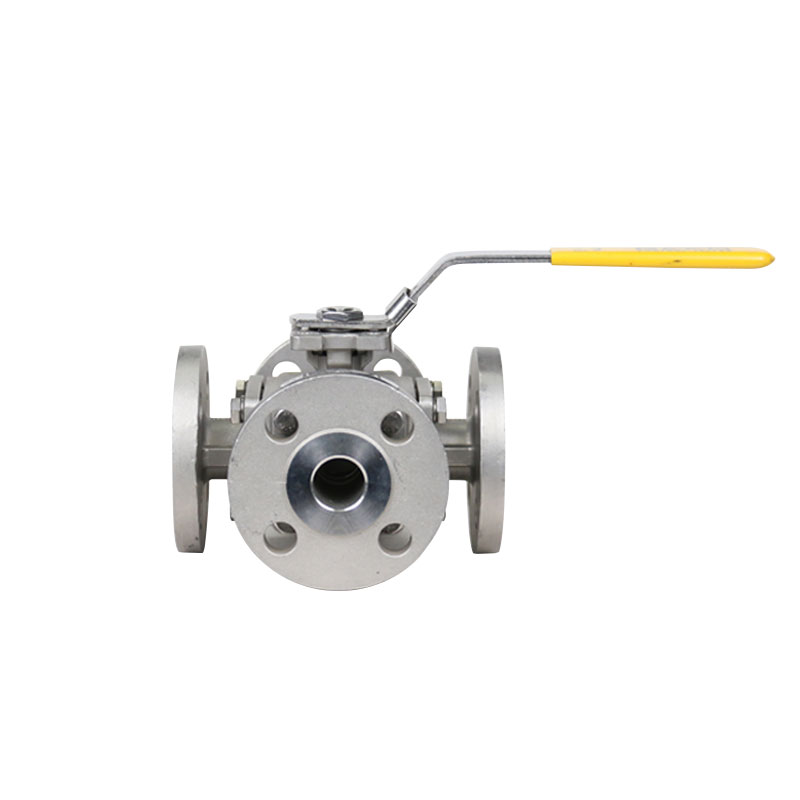

Válvula de esfera de três ou quatro vias com flange de montagem GKV-243
| |
Faixa de tamanho Classe 150: 1/2" a 12" (DN15 a DN300), Classe 300: 1/2" a 6" (DN15 a DN150)
Faixa de temperatura -50°F a 1472°F (-46°C a 800°C)
Pressão de operação Classe ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
| Materiais do corpo ASTM A351 CF8, CF3, CF8M, CF3M (Aço inoxidável fundido); ASTM A182 F304, F316, F316L, F904L, F51 (Aço inoxidável duplex, Aço inoxidável forjado). ASTM A216 WCB, WCC (Aço carbono fundido); ASTM A350 LF2, ASTM A352 LCB (Aço carbono para baixa temperatura); ASTM A105 (Aço forjado). ASTM A182 F22 (Aço liga Cr-Mo); Ligas especiais (à base de níquel e de alto desempenho): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Liga B463 20; ASTM B348 Titânio Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zircônio R60702, ASTM B365 Tântalo R05200, R05400 (Tântalo).
|
Vazamento Classe IV, Classe V, Classe VI | Materiais de caule ASTM A479 Tipo 316, ASTM A564 Tipo 17-4PH, ASTM A182 Tipo F51 |
Estilo de carroceria Porta padrão compacta, porta completa em formato de bloco | Materiais do assento TFM1600, Opcional: Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Padrão de teste ASME B16.34, Todas as hastes e sedes de válvulas são testadas com vedação a gás de 100 psi. Embalagem hermética com bolhas antes do envio, serviço de vácuo até 29" Hg
| Materiais da bola Aço inoxidável A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titânio B348 Gr.2 / Gr.5, Zircônio B493 R60702, Tântalo B365 R05200 / R05400, Hastelloy, Ligas à base de níquel, Inconel 600/625/825, Monel 400/ Monel K500, Liga B463 20, F51 (Aço inoxidável duplex), A182 F51, A182 F22, A182 F904L |
Frente a frente ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Padrão de projeto ASME B16.34, EN12516, GB/T 12237 |
Conexões finais Extremidades flangeadas conforme ASME B16.5 | Plataforma Connect ISO5211 |
Portos Conexão completa de 3 e 4 vias com portas L, T e LL | Aplicações Meios filtrantes em linhas de mistura/homogeneização, Desvio de fluxo, Bypass de fluxo, Fluxo direto de entrada/saída de tanques de armazenamento, Interrupção de fluxo em diferentes direções |
As válvulas de esfera de três e quatro vias da série GKV-243 são projetadas de acordo com a norma ASME B16.34.
A válvula de esfera multicanal GKV-243 oferece conexões de extremidade roscadas NPT e de aperto rápido. As válvulas de passagem plena oferecem conexões de extremidade roscadas NPT, de aperto rápido, de solda de encaixe ou de topo e flangeadas. Podem ser combinadas e conectadas na extremidade de uma válvula. Muitos componentes entre diferentes modelos são totalmente intercambiáveis. A válvula de esfera multiportas da série GKV-243, economicamente eficiente, integra funções de controle multidirecional e bloqueio em uma única válvula. Evite a instalação repetida de válvulas sem a necessidade de válvulas de bloqueio adicionais.
Vedação da haste da válvula:
As válvulas da série GKV-243 de 1/4" a 4" utilizam gaxetas de haste com carga dinâmica para garantir uma vedação confiável. O uso de arruelas Belleville permite o ajuste automático da gaxeta da haste, compensando variações de temperatura e o desgaste normal. A válvula de 6" a 12" possui uma tampa de gaxeta independente, facilmente ajustável durante o uso. A válvula de 1/4" a 2" também conta com gaxeta principal e secundária. A vedação principal é composta por arruelas de pressão e anéis de vedação. A gaxeta ajustável da haste forma uma vedação secundária entre a haste e o corpo da válvula na região do pescoço superior da haste.
Design com quatro lugares:
De série, a válvula da série GKV-243 também vem com uma quarta sede adicional. Esta sede de válvula é selada independentemente para evitar vazamentos na área da cavidade e manter o alinhamento correto da esfera. A sede de válvula adicional integra funções de controle bidirecional e fechamento na mesma válvula, com posições DESLIGADO localizadas tanto nas esferas de porta em forma de T quanto em forma de L. O design da sede da válvula de esfera da série GKV-243 garante vedação bidirecional por nível de bolha e baixo torque de trabalho.
Bola/haste:
O design da conexão entre a esfera e a haste garante uma conexão correta. A haste da válvula de 1/4"-2" é fixada com um pino, enquanto a haste da válvula de 2 1/2"-12" é integrada à esfera e suportada por um suporte de orelha. Todas as hastes das válvulas possuem proteção contra vazamento. A esfera passa por usinagem de precisão e polimento espelhado para garantir uma vedação perfeita e reduzir o torque de operação. A borda da esfera da válvula da série GKV-243 é usinada para reduzir o desgaste da sede da válvula e prolongar sua vida útil.
Design exclusivo das válvulas de esfera de três e quatro vias GKV-243
Seleção de assentos:
Oferece uma variedade de materiais para assentos, a fim de atender às necessidades.
Na maioria das aplicações, o TFM é um material padrão para sedes de válvulas.
Outras opções incluem RPTFE, PTFE, UHMWPE e Tek Fi ®
(TFM preenchido com carbono/grafite). Tek-Fil ® A sede da válvula proporciona menos
torque em aplicações de alta temperatura, alta frequência de ciclo e vapor.
Intercambiabilidade:
Muitos componentes, incluindo esfera, haste, assento,
A haste e as vedações do corpo da válvula podem ser intercambiáveis entre diferentes modelos.
modelos de válvulas do mesmo tamanho.
Enchimento da câmara:
As válvulas da série GKV-243 oferecem câmara opcional.
empacotamento. O empacotamento da cavidade pode reduzir a possibilidade de meio
contaminação causada pela retenção de fluido no meio da tubulação em
o espaço entre a esfera e a parede do corpo da válvula.

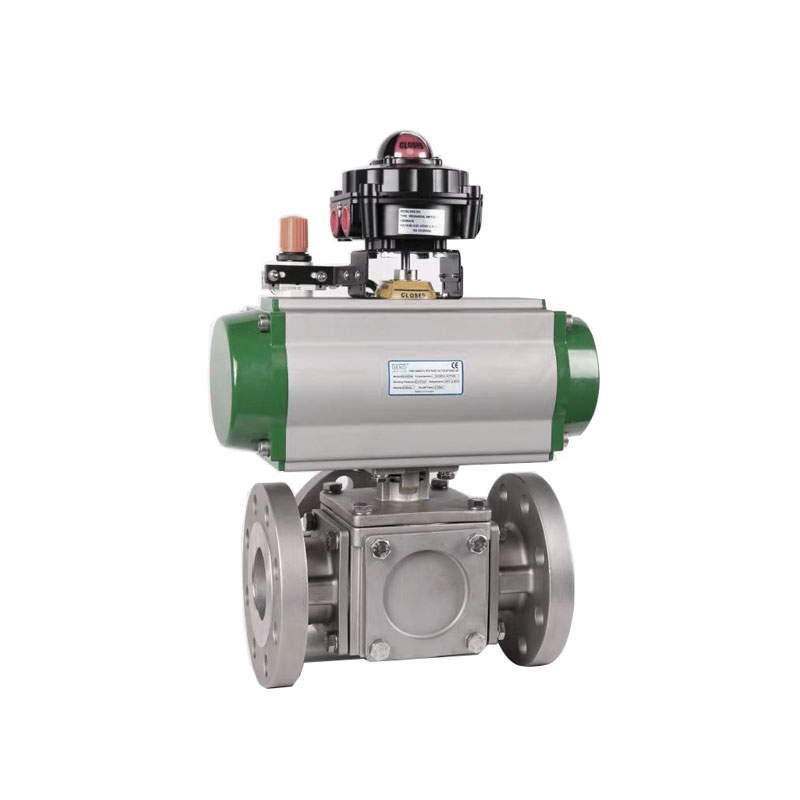

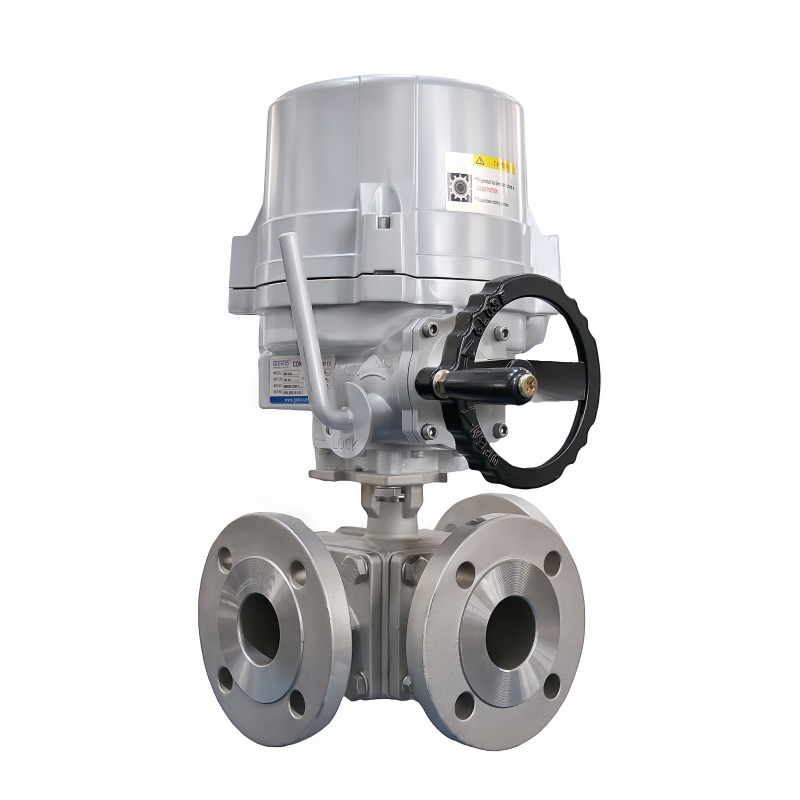

Instalação segura:
A fundição integral do flange superior garante
a instalação correta do atuador. Sob condições de pressão de carga máxima,
O dispositivo atuador pode ser desmontado com facilidade e segurança.
A flange de instalação foi projetada de acordo com a norma ISO 5211 e
pode ser embutido diretamente para instalação. Alterando a posição de
o parafuso do pino limitador de curso no flange de instalação, válvulas padrão podem
alcançar todos os modos de fluxo.
GKV243 As válvulas de esfera flangeadas de três e quatro vias são aplicadas em diversos setores industriais.
Indústrias petroquímicas e de gás natural
Engenharia de abastecimento de água municipal e HVAC
Engenharia Naval e Oceânica
Proteção Ambiental e Tratamento de Água Industrial
