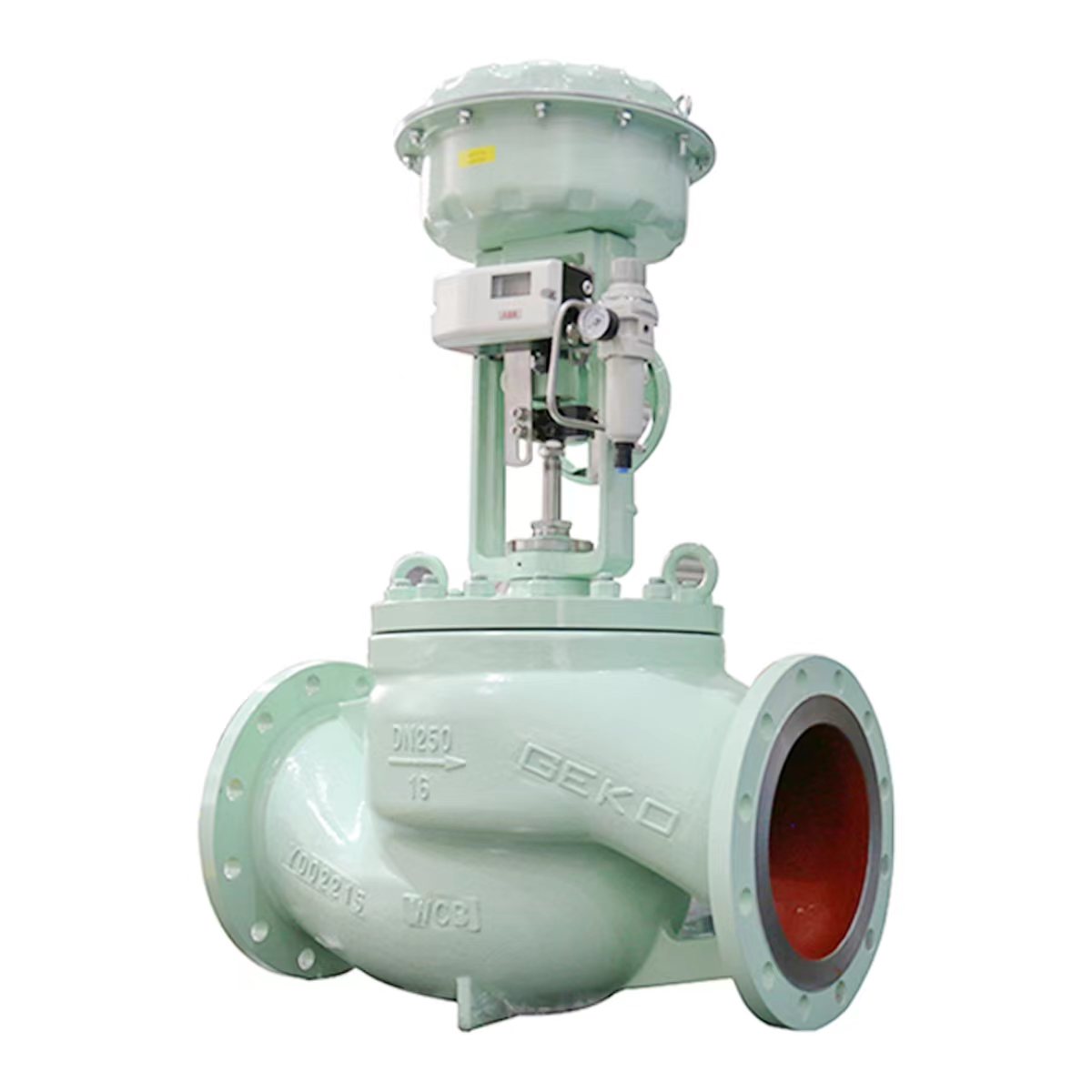

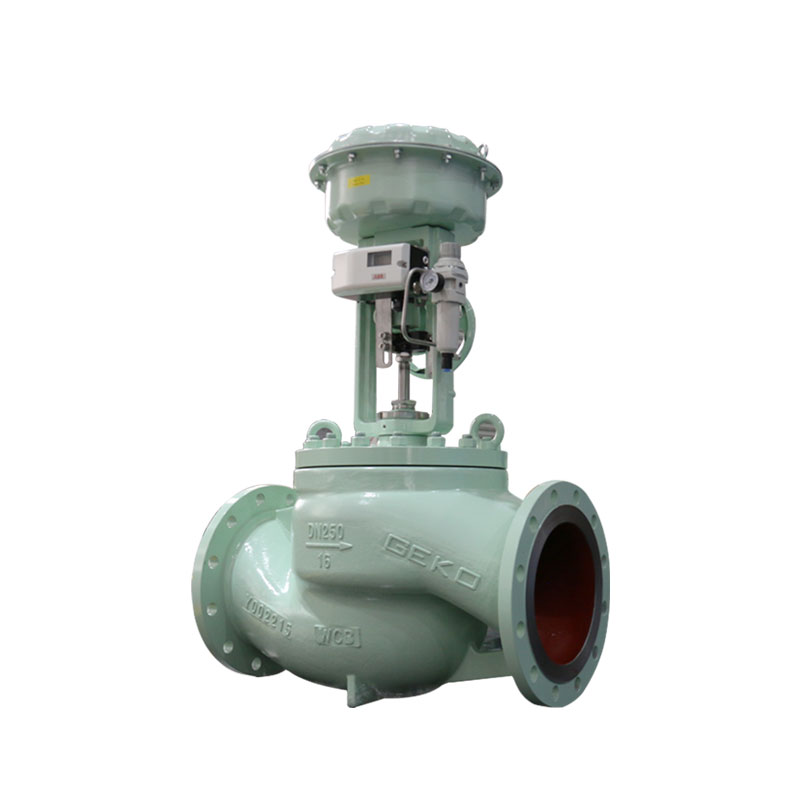

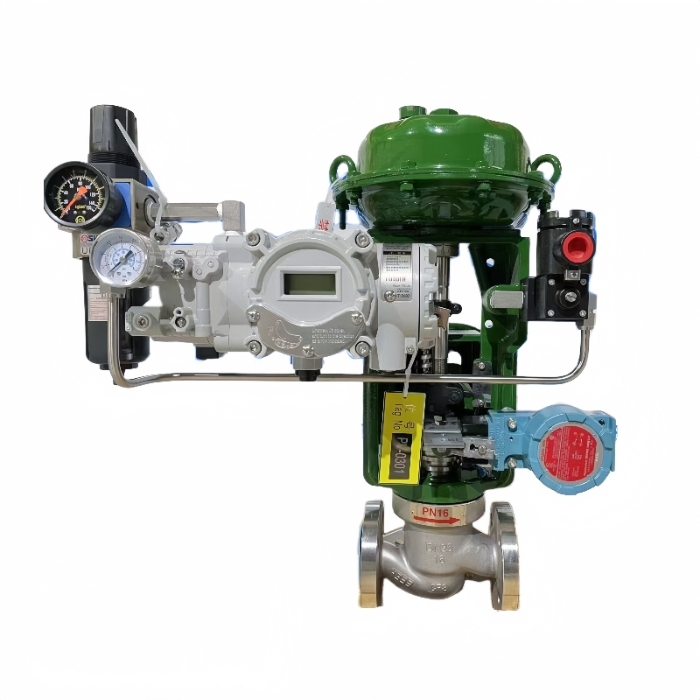

O Válvula reguladora pneumática de sede única GKV1800C É uma válvula de controle de processo de alta precisão que aciona o deslocamento linear do núcleo da válvula por meio de um atuador pneumático, ajustando com precisão a vazão, a pressão ou a temperatura do fluido na tubulação. Seu design de corpo de válvula com sede única (superfície de vedação única), combinado com sistema de guia superior ou sistema de guia de gaiola, garante estabilidade e vedação sob condições de alta pressão diferencial, adaptando-se aos requisitos de regulação contínua de meios agressivos como líquidos, gases e vapore é amplamente utilizado em sistemas de controle de automação em indústrias como a química, a petrolífera e a de energia, permitindo o controle de parâmetros de processo em nível milimétrico.
Válvulas de controle GEKO – Especificações técnicas (GKV18C / GKV16N / GKV6H)
| |
Séries e tamanhos GKV18C: DN15–100 (½"–4") | Classificação de pressão GKV18C / GKV16N: PN10–63 / Classe ANSI 150–600
|
Materiais do corpo (PT) 1.0619 GP240GH (−10℃ a 400℃) | Materiais do corpo (ASTM) A216 WCB (−29℃ a 425℃)
|
Capô ≤DN65: 1,4408 (A351 CF8M) | Característica do plugue Padrão: Percentagem igual / Linear |
Capacidade de alcance 50:1 | Guia Duplo Opcional: Guia inferior integrada para DN40–DN600, Kvs > 25 |
Vazamento no assento Selo metálico: Classe IV (<0,01% Kvs), Classe V opcional | Vedação de fole Parede dupla, 1.4571 ou Hastelloy opcional. |
Jaqueta térmica Conexões DN15 ou DN25, PN40 (1” ANSI 300) | Principais características Componentes internos de alta precisão, sistema de troca rápida de assentos, |
Características:
- Desempenho de ajuste de alta precisão
Características de fluxo linear/percentual igual: O núcleo da válvula adota um design de placa parabólica ou de orifício, com uma precisão de ajuste de ≤± 1% e uma relação ajustável de 50:1;
Resposta rápida: Atuador pneumático (ação simples/dupla) com localizador (tipo inteligente opcional), tempo de resposta ≤ 3 segundos, suporta feedback de sinal de 4-20mA, HART e outros, compatível com integração de sistemas DCS/PLC.
- Adaptação a grandes diferenciais de pressão e condições de trabalho severas.
Estrutura de vedação de sede única: O núcleo e a sede da válvula são perfeitamente ajustados, com um nível de vazamento da Classe V (ANSI/FCI 70-2) e uma diferença de pressão de ≤ PN50 (Classe 300);
Resistência à temperatura e à corrosão: O material do corpo da válvula pode ser selecionado entre aço inoxidável 304/316, Hastelloy (C276), Monel (400), com resistência à temperatura de -196 ℃~550 ℃ e resistência a ácidos fortes, álcalis e meios corrosivos.
Perfeição em cada detalhe
- Atuador potente
O atuador pneumático de múltiplas molas da série GEKO 812 oferece tempos de curso rápidos, força de assentamento constante e desempenho econômico. Disponível em vários tamanhos, garante operação robusta e à prova de explosão. Atuadores elétricos e eletro-hidráulicos também são opcionais.

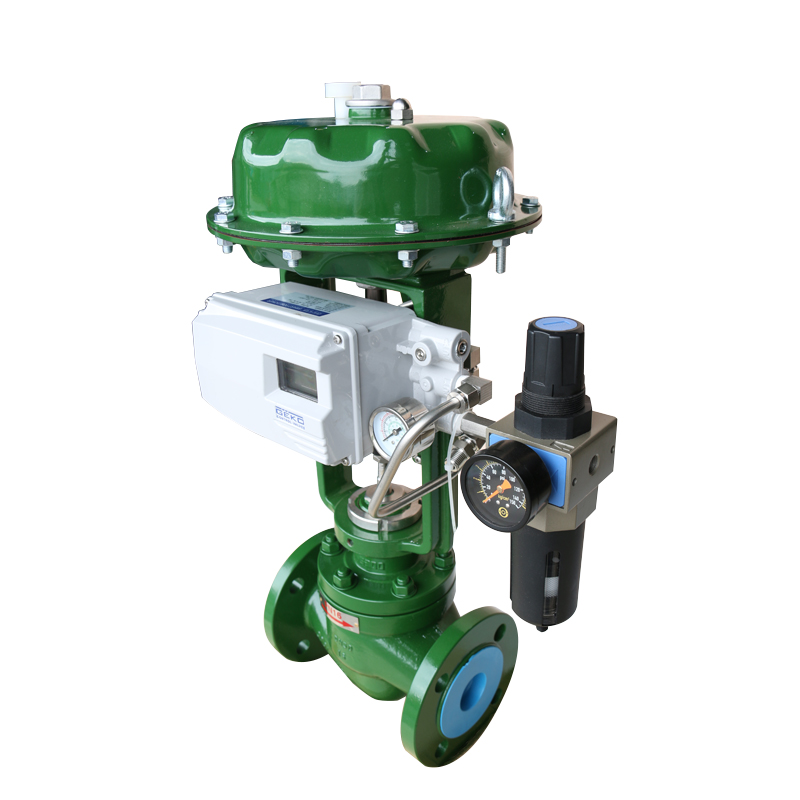

- Posicionador multifuncional
O posicionador digital GEKO suporta 4-20 mA, HART, Profibus (PA) e Foundation Fieldbus, permitindo comunicação bidirecional e fácil parametrização. Está em conformidade com a norma VDI/VDE 3847, com versões analógicas opcionais disponíveis.
- Vedação confiável da haste
Da vedação da caixa de gaxetas à vedação do fole, a GEKO garante um desempenho à prova de vazamentos sob diferentes fluidos, pressões e temperaturas. O design otimizado minimiza o atrito, a corrosão e as emissões.
- Vedação de alojamento de formato fixo
A robusta conexão entre a carcaça e a tampa evita erros de montagem e forças laterais, garantindo uma vedação hermética e um funcionamento confiável.
- Componentes internos de alta precisão
As válvulas GEKO apresentam elementos de vedação e sedes otimizados, materiais de alta qualidade e um sistema de troca rápida de sedes. As opções incluem anéis de sede metálicos, compressíveis ou simétricos, com versões em cerâmica para fluidos abrasivos.
Válvula de Controle GEKO – Inovações e Benefícios
| |
Sede de válvula patenteada com vedação macia em PTFE e vedação secundária em metal.
| ✔ Firmeza absoluta do assento |
Anéis de assento fabricados com uma grande variedade de materiais
| ✔ Ajuste preciso e reprodutível da sede devido ao autocentragem |
Anel de vedação em PTFE com elemento de vedação de precisão
| ✔ Segurança e vedação hermética |
Sistema de troca rápida para anéis e tampões de assento. | ✔ Manutenção sem ferramentas especiais |
Grande variedade de componentes internos de válvulas otimizados para todas as aplicações.
| ✔ Máxima flexibilidade de processo com alta qualidade de controle |
Área da caixa de gaxetas em aço inoxidável | ✔ Sem corrosão galvânica |
Carcaça da válvula com fluxo otimizado
| ✔ Altos coeficientes de fluxo |
8. Design compacto e robusto
| ✔ Espaço mínimo de montagem necessário |
Controle de temperatura/pressão do reator, ajuste da proporção de alimentação da torre de destilação, regulação do pH ácido-base.
Controle da vazão na cabeça do poço, estabilização da pressão em gasodutos, gerenciamento da temperatura em tanques de armazenamento de GNL.
Regulação da água de alimentação da caldeira, controle de carga da turbina a vapor, sistemas de recuperação de calor residual.
Dosagem e controle de proporção de fluidos estéreis, regulação dos parâmetros do tanque de fermentação, conformidade com os padrões de higiene 3A.
Dosagem de agentes redutores SCR/SNCR, sistemas de injeção química para tratamento de águas residuais.
Válvula de controle rotativa GKV-225V (tipo V-ball) Combina as vantagens de zero vazamento Classe VI selada com bolhas válvulas de esfera com alta capacidade de ajuste de válvulas de controle, tornando-as adequadas para diversas aplicações e proporcionando excelente controle de fluxo, menor queda de pressão e resposta rápida.TodosVálvulas de controle de esfera em VCumpre diversos padrões e certificações da indústria, incluindo API 607, ATEX, NACE MR0175, PED e SIL, garantindo confiabilidade e conformidade com os padrões internacionais.
LEIA MAIS
O Válvula reguladora pneumática de sede única GKV1800C É uma válvula de controle de processo de alta precisão que aciona o deslocamento linear do núcleo da válvula por meio de um atuador pneumático, ajustando com precisão a vazão, a pressão ou a temperatura do fluido na tubulação. Seu design de corpo de válvula com sede única (superfície de vedação única), combinado com sistema de guia superior ou sistema de guia de gaiola, garante estabilidade e vedação sob condições de alta pressão diferencial, adaptando-se aos requisitos de regulação contínua de meios agressivos como líquidos, gases e vapore é amplamente utilizado em sistemas de controle de automação em indústrias como a química, a petrolífera e a de energia, permitindo o controle de parâmetros de processo em nível milimétrico.
LEIA MAIS

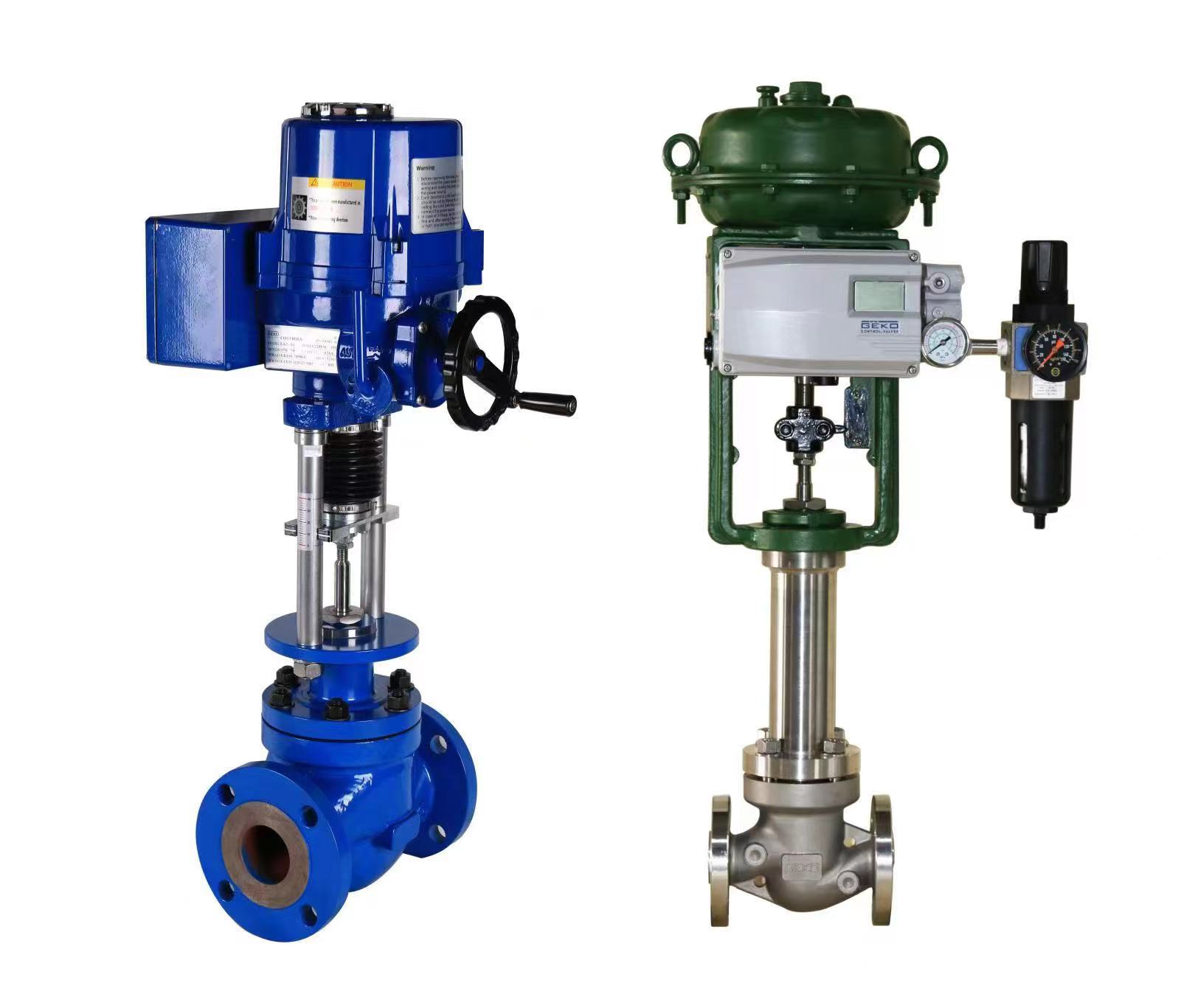

As séries GKV16N, GKV18C e GKV16H válvula de controle elétrico inteligente Integra atuadores elétricos de alta precisão e módulos de controle inteligentes, adota vedação reforçada e corpos de válvulas resistentes à corrosão, sendo amplamente utilizado nas áreas química, energética, farmacêutica e outras.
LEIA MAIS
Válvula reguladora de três vias GKV200/220 Para ciclos liga/desliga extremamente curtos nas linhas de resfriamento por aspersão de laminadores de arame, desenvolvemos essas válvulas de controle liga/desliga de três vias. Há vários anos, elas vêm apresentando excelente desempenho nessas condições severas e garantem uma longa vida útil.
LEIA MAIS
As válvulas de controle angular GEKOAs válvulas das séries GKV3500 (PN 16 - 250) e GKV3800 (PN 16 - 400) fazem parte do consagrado sistema modular de válvulas GEKO. Em condições de trabalho difíceis e aplicações com ruído, recomenda-se frequentemente o uso de válvulas angulares, pois o fluxo do fluido é desviado apenas uma vez, em 90°, ao contrário das válvulas convencionais. individual ou duplo válvulas.
LEIA MAIS
Série GKV2500/280Válvulas de controle de dupla sede com opções de obturador parabólico e perfurado. Essas válvulas proporcionam regulação precisa de fluidos, construção robusta e operação confiável em aplicações industriais. O design do obturador parabólico garante um controle de fluxo suave, enquanto o design do obturador perfurado reduz o ruído e é ideal para ambientes de alta pressão. Amplamente utilizadas em sistemas de tratamento de água, processos químicos e industriais, as válvulas de dupla sede Geko oferecem longa vida útil e desempenho estável.
LEIA MAIS
