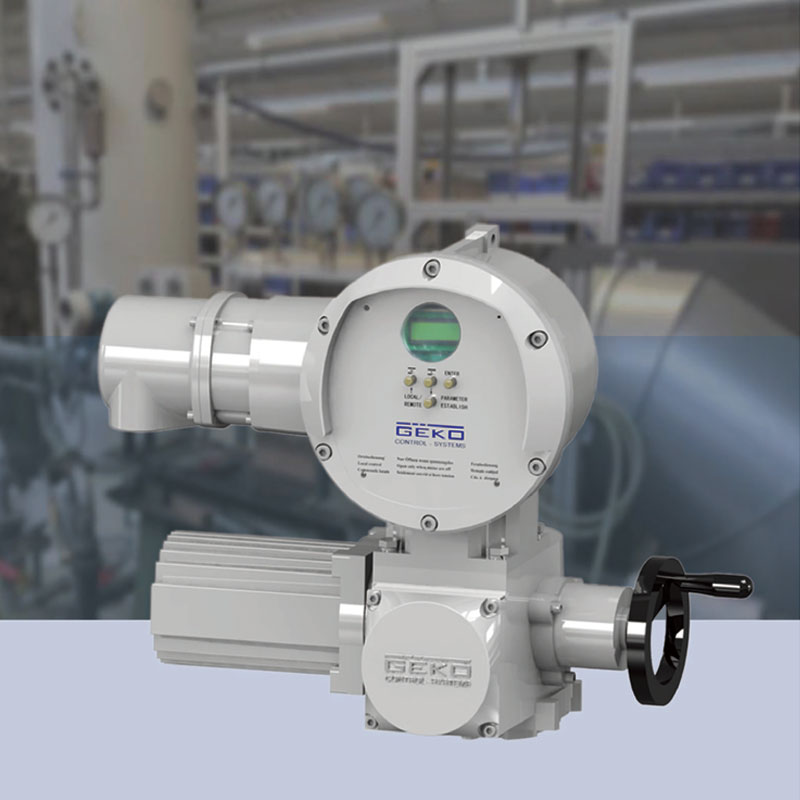

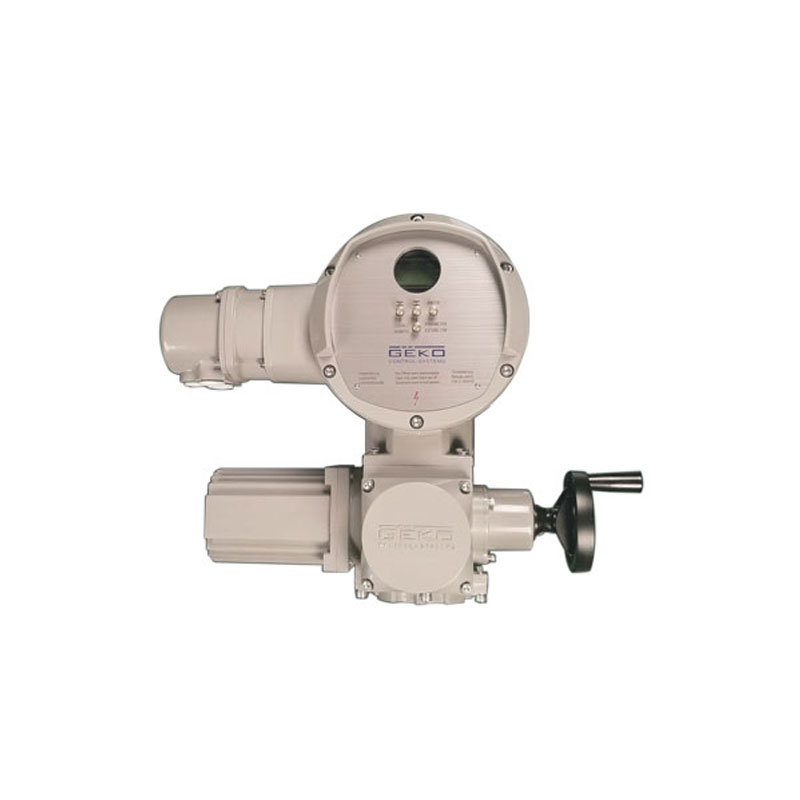

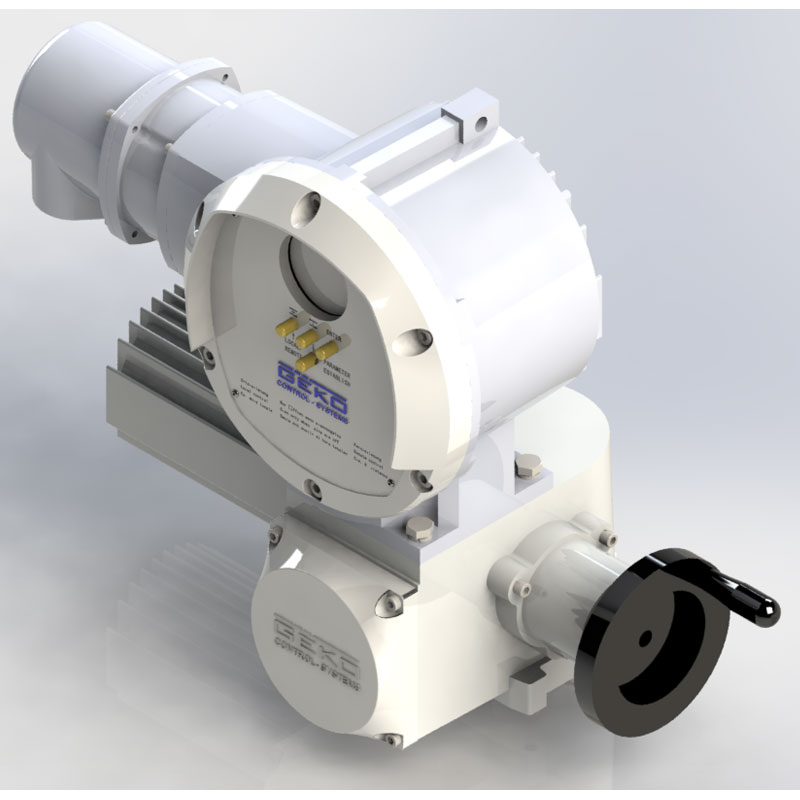

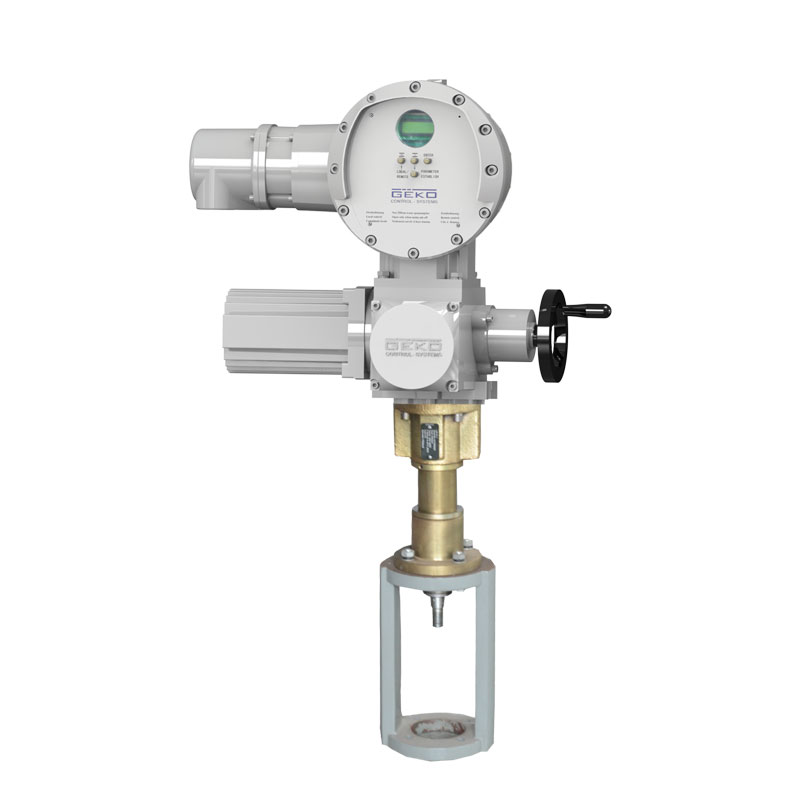

Atuador elétrico da série GKSA É um atuador inteligente integrado que utiliza componentes eletrônicos em vez de componentes mecânicos, com estrutura modular. O atuador inteligente de conversão de frequência possui um conversor de frequência integrado, permitindo o uso racional de energia.
GKSA-ATUADOR ELÉTRICO INTEGRADO INTELIGENTE
| |
Empuxo de saída 9 Nm a 16000 Nm
| Opções de controle Liga/Desliga: Placa de Relé Interposta (IRB) 120/230 VCA Controlador AC/DC de 24V Modulação: Controlador Servo NXT Protocolos de comunicação: Servo NXT DeviceNet, EtherNet/IP |
Voltagens 120, 230 VCA 50/60 Hz, monofásico 24V: CA/CC
| Fonte de alimentação 24-27 VCA ou 30-38 VCC 70-DNS: VAC:120 70-NXT: 120/220 VCA 50/60 Hz, 24 VCA/CC |
Classificações de enclausuramento NEMA 4, 4X e IP65, IP67
| Sinal de entrada Liga/Desliga: 120/230 VCA, 24 VCA/CC Modulação: 4-20 mA, 0-10 V, 0-5 V, 2-10 V |
Montagem ISO 5211
| Motor 120/230 VCA: Motor de indução monofásico, reversível, com capacitor permanente dividido 24V: Motor CC com escovas e ímã permanente |
Faixa de temperatura -20°F (-29°C) a 150°F (+65°)
| Opções de troca 2 interruptores mecânicos SPDT padrão Interruptores auxiliares adicionais disponíveis (até 6 no total) Interruptores de torque opcionais disponíveis. |
Certificações Certificação CE, certificação CCC, certificação à prova de explosão | Compatibilidade de válvulas Traço reto e traço angular |
Projeto padrão do atuador elétrico integrado da série GKSA
Atuadores padrão: serviço de curta duração S2-15 min conforme DIN EN 60034.
Atuadores modulantes: serviço intermitente S4/S5 conforme DIN EN 60034:
Ciclo de trabalho mínimo de 25%, 1200 ciclos/hora para todos os torques de disparo e velocidades de saída.
Combinações na faixa de temperatura de -20°C a +60°C.
Grau de proteção IP67 de acordo com a norma DIN EN 60529 (IP68 sob consulta).
Classe de isolamento do motor F.
Proteção eletrônica do motor, correção automática da sequência de fases.
Corrente de partida inferior à corrente nominal.
Tolerância da tensão de linha: -10% / +15% na faixa de tensão selecionada.
faixa de frequência de 40 a 70 Hz.
Temperatura ambiente permitida: -20°C a +60°C (-4°F a +140°F),
Temperaturas mais elevadas sob encomenda.
Conexão elétrica com dupla vedação: (proteção contra poeira e água quando o plugue é removido).
Possibilidade de montagem separada da unidade eletrônica com manivela/roda para emergências.
Operação (desconectado durante o funcionamento do motor!).
"Não intrusivo" após o ajuste das posições finais da válvula (PROFITRON).
Diferentes velocidades de saída, ajustáveis para ABRIR, FECHAR, ABERTURA DE EMERGÊNCIA e
FECHAMENTO DE EMERGÊNCIA (PROFITRON).
Corte dependente do deslocamento continuamente ajustável, 3 curvas de torque de referência de
A válvula pode ser armazenada (PROFITRON).
Orientação do operador através do visor em 9 idiomas (PROFITRON) externo 24 V CC
Fornecimento de componentes eletrônicos disponível como padrão.
Características do atuador elétrico integrado da série GKSA
Simplificar a estrutura, torná-la razoável — usar componentes eletrônicos em vez de componentes mecânicos, adotar uma estrutura modular.
Grau de proteção: o nível mais baixo é IP67, em conformidade com a norma DIN EN 60529. (Observação: podemos fornecer grau de proteção IP68 quando necessário).
Instalação separada: quando o espaço de instalação é insuficiente, a temperatura é muito alta, a vibração é excessiva ou a depuração e os testes no local são difíceis, a unidade de controle inteligente e a parte principal podem ser instaladas separadamente.
Os atuadores elétricos integrados da série GKSA são aplicados em diversos setores industriais.
Indústrias petroquímicas e de gás natural
Engenharia de abastecimento de água municipal e HVAC
Engenharia Naval e Oceânica
Proteção Ambiental e Tratamento de Água Industrial
