Válvulas de esfera Válvulas de esfera de três peçasVálvula de esfera com munhão pneumática em aço inoxidável GKV-237G A182 F51
As válvulas de esfera com munhão em aço inoxidável GKV-237G, modelo A182 F51, são válvulas de esfera de passagem plena, classe 150 e classe 300, em conformidade com a norma ASME B16.34.
A válvula de esfera com montagem em munhão da série GKV-237G adota um design robusto e durável de válvula de esfera com flange, com alta relação custo-benefício e operação confiável, adequada para diversas condições de trabalho.
GKV-237G Válvula de esfera de duas peças com passagem plena e extremidade flangeada
| |
Faixa de tamanho NPS 1/2" a 24",DN15 a DN 600
Pressão de operação Classe ASME 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Faixa de temperatura -50°F a 1472°F (-46°C a 800°C) | Materiais do corpo ASTM A182 F304, F316, F316L, F904L, F51 (Aço inoxidável duplex, Aço inoxidável forjado); ASTM A350 LF2, ASTM A352 LCB (Aço carbono para baixa temperatura); ASTM A105 (Aço forjado); ASTM A182 F22 (Aço liga Cr-Mo); Ligas especiais (à base de níquel e de alto desempenho): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Liga B463 20; ASTM B348 Titânio Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zircônio R60702, ASTM B365 Tântalo R05200, R05400 (Tântalo).
|
Vazamento Classe IV, Classe V, Classe VI | Materiais de caule ASTM A479 Tipo 316, ASTM A564 Tipo 17-4PH, ASTM A182 Tipo F51 |
Frente a frente ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Materiais do assento TFM1600, Opcional: Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Padrão de teste API 598, EN-12266-1 Todas as hastes e sedes de válvulas são testadas com um teste de vedação a gás de 100 psi. Embalagem hermética com bolhas antes do envio, serviço de vácuo até 29" Hg
| Materiais da bola Aço inoxidável A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titânio B348 Gr.2 / Gr.5, Zircônio B493 R60702, Tântalo B365 R05200 / R05400, Hastelloy, Ligas à base de níquel, Inconel 600/625/825, Monel 400/ Monel K500, Liga B463 20, F51 (Aço inoxidável duplex), A182 F51, A182 F22, A182 F904L |
Conexões finais Extremidades flangeadas conforme ASME B16.5 | Padrão de projeto ASME B16.34, EN12516, GB/T 12237 |
Operação Pneumático e elétrico | Plataforma Connect ISO5211 |

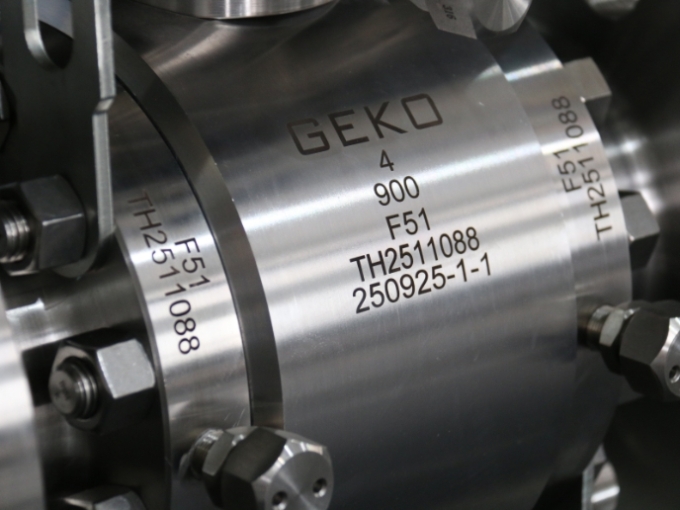

Válvula de esfera com munhão pneumático ASME B16.34 A182 F51
O design das válvulas de esfera com flange da série GKV-237G garante vedação por nível de bolha e baixo torque de operação. O modelo semi-"-2" é equipado com a tecnologia de processo exclusiva da GEKO, que permite o pré-aperto interno contínuo da gaxeta. O modelo 2/2"-12" utiliza uma tampa de gaxeta separada, que pode ser facilmente ajustada sem a necessidade de desmontagem ou instalação de componentes ou atuadores. A tampa da gaxeta adota um design especial que distribui a carga uniformemente sobre a gaxeta.
A gaxeta de carga dinâmica realiza o autoajuste por meio de sua junta Belleville, que compensa as variações ambientais e o desgaste, garantindo operação livre de manutenção e longa vida útil. A válvula de esfera com flange da série GKV-237G, de maior porte, é equipada com uma estrutura de rolamento que suporta a esfera, reduzindo efetivamente o torque de operação.
A válvula de esfera flangeada da série GKV-237G está disponível em aço inoxidável F51, CF8M, aço carbono (WCB) e ligas especiais (como Alloy 20, Hastelloy, etc.), bem como em outras ligas diferentes sob encomenda. A versão não resistente ao fogo é equipada com gaxeta de haste padrão. O núcleo da válvula à prova de fogo API 607 é equipado com gaxeta de haste de grafite. A válvula da série GKV-237G oferece uma plataforma de instalação integrada ISO 5211 para facilitar a operação automatizada.
O design exclusivo da série de válvulas de esfera com munhão GKV-237G
A válvula de esfera com flange da série GKV-237G pode usar Sede de válvula em liga de cromo-cobalto Stellite® O revestimento proporciona excelente resistência à corrosão, maior temperatura de operação e excelente resistência ao desgaste, além de alta dureza.
A válvula de esfera flangeada da série GKV-237G com assento de metal Adota vedação de topo para atender ou exceder os requisitos de estanqueidade da norma CI 70-2 Classe V como padrão, e pode ser equipado opcionalmente com desligamento de classe VI requisitos.
A válvula de esfera flangeada de passagem plena de duas peças da série GKV237G tem aplicações em diversos setores.
Indústrias petroquímicas e de gás natural
Engenharia de abastecimento de água municipal e HVAC
Engenharia Naval e Oceânica
Proteção Ambiental e Tratamento de Água Industrial
