Qual a diferença entre válvulas de esfera com porta em O e com porta em V? – Informações da GEKO Valves

Em sistemas industriais de controle de fluidos, as válvulas de esfera com porta em O e as válvulas de esfera com porta em V são dois tipos comuns com focos de projeto distintos. Com base em anos de experiência em engenharia, a GEKO Valves oferece uma comparação detalhada em termos de projeto estrutural, características de fluxo, desempenho de regulação, capacidade de bloqueio e muito mais, para ajudá-lo a fazer a escolha certa.

1. Projeto Estrutural

Válvula de esfera com orifício em formato de O: A esfera possui um orifício circular central. Quando totalmente aberta, o diâmetro do orifício é praticamente o mesmo que o diâmetro interno da tubulação, formando um caminho de fluxo reto. As válvulas de esfera com orifício em formato de O da GEKO são usinadas com precisão para baixa resistência ao fluxo e alto desempenho de vedação.

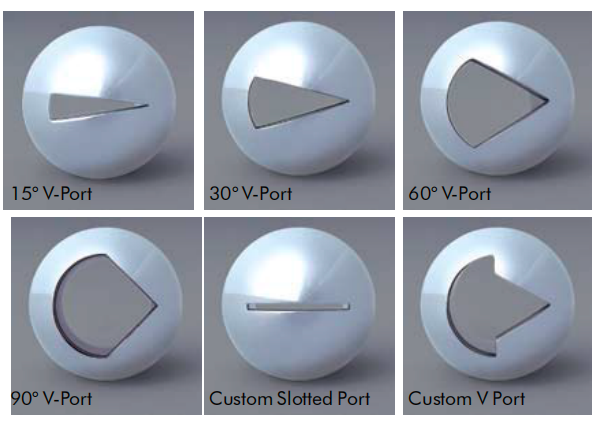

Válvula de esfera com entalhe em V: A esfera possui um entalhe em forma de V. As válvulas de esfera com entalhe em V da GEKO permitem a personalização do ângulo e do tamanho do entalhe em V de acordo com as características do fluido, melhorando as capacidades de cisalhamento e regulação.

2. Características do fluxo

Válvula de esfera com porta em O: Característica de abertura rápida aproximada. O fluxo aumenta acentuadamente em pequenas aberturas (por exemplo, 0°–15°) e atinge 80%–90% do fluxo máximo em torno de 20°–30°. Adequada para serviços de abertura/fechamento rápidos, com baixa capacidade de estrangulamento.

Válvula de esfera com passagem em V: Característica de porcentagem aproximadamente igual. O fluxo aumenta de forma suave e linear com a abertura, projetada para estrangulamento preciso. As válvulas de esfera com passagem em V da GEKO mantêm excelente controlabilidade mesmo com pequenas aberturas.

3. Limitação de desempenho

Válvula de esfera com porta em O: Desempenho de estrangulamento deficiente. O fluxo varia drasticamente em aberturas pequenas, dificultando o controle preciso; propensa a cavitação, vibração e ruído em aberturas médias. Recomendada apenas para controle liga/desliga (duas posições).

Válvula de esfera com entalhe em V: Excelente desempenho de estrangulamento. O entalhe em V proporciona um controle de fluxo estável e previsível, e a borda em formato de V oferece ação de cisalhamento, tornando-a ideal para fluidos fibrosos, particulados ou pastosos. As válvulas de esfera com entalhe em V da GEKO oferecem desempenho de estrangulamento confiável e estável.

4. Capacidade de desligamento

Válvula de esfera com porta em formato de O: Excelente capacidade de vedação. Com sedes macias ou metálicas, proporciona estanqueidade total, sem vazamentos. As válvulas de esfera com porta em formato de O da GEKO são amplamente utilizadas em aplicações que exigem vedação rigorosa.

Válvula de esfera com porta em V: Capacidade de vedação relativamente menor. Teoricamente, não consegue atingir o mesmo desempenho de vedação zero que uma válvula com porta em O do mesmo tamanho. Projetada principalmente para controle de fluxo, não para vedação absoluta.

5. Resistência ao fluxo

Válvula de esfera com porta em formato de O: Oferece baixíssima resistência ao fluxo quando totalmente aberta, próxima a um tubo reto, resultando em mínima perda de pressão. As válvulas de esfera com porta em formato de O da GEKO possuem caminhos de fluxo otimizados para um consumo de energia ainda menor.

Válvula de esfera com entalhe em V: O entalhe em V cria alguma resistência ao fluxo mesmo quando totalmente aberta, resultando em uma queda de pressão maior do que uma válvula com entalhe em O.

6. Resistência à erosão e ao desgaste (para meios contendo partículas sólidas)

Válvula de esfera com porta em O: Ao operar em meios com partículas em suspensão, estas podem ficar presas entre a esfera e a sede, causando riscos, desgaste ou até mesmo travamento.

Válvula de esfera com entalhe em V: A borda afiada do entalhe em V corta fibras e partículas sólidas, evitando entupimentos. Mais adequada para fluidos sujos, como fluidos de alta viscosidade, cristalização, com partículas em suspensão ou lamas. As válvulas de esfera com entalhe em V da GEKO se destacam em aplicações com águas residuais, celulose, lamas e outros serviços exigentes semelhantes.

7. Aplicações típicas

Válvula de esfera com porta em formato de O: Adequada para líquidos e gases limpos (ex.: água, vapor, óleo, gás natural). A primeira escolha para um fechamento rápido e confiável.

Válvula de esfera com passagem em V: Adequada para aplicações que exigem controle preciso do fluxo, especialmente para fluidos complexos como polpa, águas residuais, lamas, fluidos de alta viscosidade e líquidos cristalizantes ou incrustantes. As válvulas de esfera com passagem em V da GEKO são uma escolha confiável para aplicações de controle de fluxo.

8. Custo

Em geral, as válvulas de esfera com entalhe em V são mais caras do que as válvulas de esfera com entalhe em O do mesmo tamanho e material devido à usinagem mais complexa do entalhe em V. A GEKO Valves oferece diversas opções de configuração para equilibrar desempenho e custo – entre em contato conosco para recomendações de dimensionamento.

9. Como escolher? – Guia de seleção de válvulas GEKO

Resumo em uma frase:

As válvulas de esfera com porta em formato de O são especialistas em fechamento hermético, enquanto as válvulas de esfera com porta em formato de V são especialistas em estrangulamento (controle preciso, não temem fluidos sujos).

Sua escolha depende se você precisa de desligamento ou limitação de velocidade, e das características da sua mídia.
