Fornecimento de válvulas de esfera resistentes à corrosão para ambientes químicos agressivos.

Plantas de processamento químico, instalações de dessalinização, plataformas offshore, estações de tratamento de águas residuais e fábricas de processamento mineral operam com meios agressivos, ácidos, alcalinos, ricos em cloreto, oxidantes e salinos. Válvulas de esfera comuns de aço carbono ou aço inoxidável 304 padrão sofrem corrosão por pites, corrosão em frestas, fissuração por corrosão sob tensão e rápido afinamento da parede em um curto ciclo de serviço, causando vazamentos de fluidos, paralisação de tubulações e até mesmo riscos à segurança. Portanto, a aquisição de válvulas de esfera profissionais resistentes à corrosão, projetadas para condições de trabalho químicas severas, torna-se uma tarefa essencial de compras para engenheiros de processo e responsáveis ​​por projetos.

As válvulas de esfera resistentes à corrosão também são conhecidas por diversas denominações no mercado global de compras: válvulas de esfera resistentes a produtos químicos, válvulas de esfera anticorrosivas, válvulas de esfera para serviços com fluidos agressivos, válvulas de esfera resistentes a ácidos e álcalis e válvulas de esfera resistentes a cloretos. Este guia organiza sistematicamente as ligas metálicas do corpo, os materiais dos componentes internos, as configurações de vedação, os projetos estruturais e as normas de conformidade que você precisa verificar durante a consulta, ajudando você a garantir soluções de válvulas anticorrosivas duráveis ​​e econômicas.

1. Materiais de núcleo resistentes à corrosão para serviço com produtos químicos agressivos

O corpo da válvula é a principal barreira de resistência à pressão contra fluidos corrosivos. Diferentes materiais de liga apresentam resistências completamente distintas a ácidos, álcalis, água salgada e solventes químicos. Abaixo estão todas as principais ligas com suas designações alternativas e os fluidos aplicáveis:

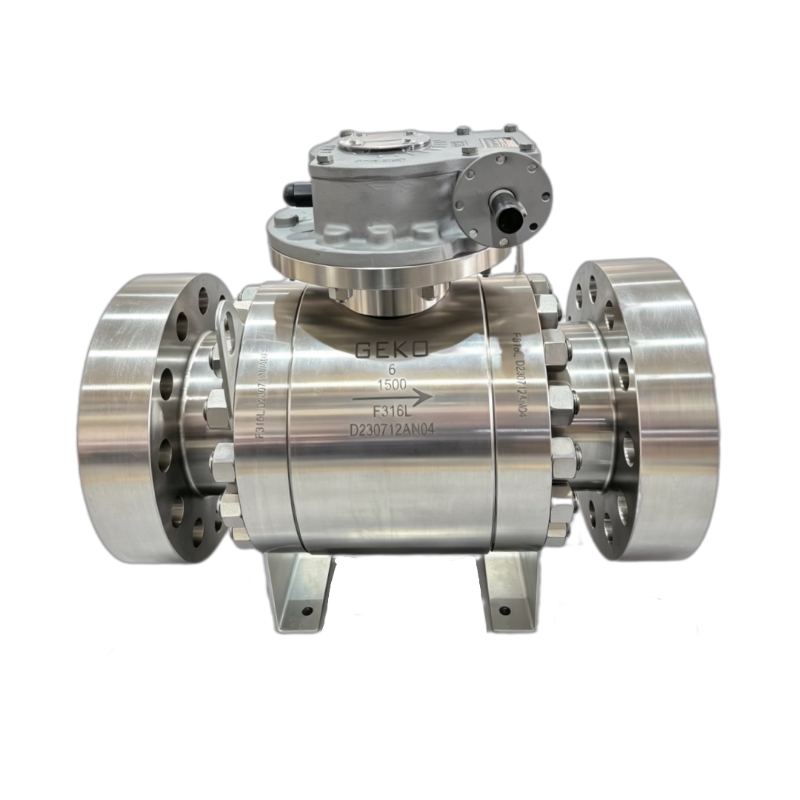

Válvula de esfera em aço inoxidável austenítico 316/316L de 1,1 polegadas

Nomes comuns: Válvula de esfera A182 F316, válvula de esfera em aço inoxidável com liga de molibdênio. O componente de molibdênio melhora significativamente a resistência a íons cloreto, ácido sulfúrico diluído, ácido fosfórico e névoa salina. A versão de baixo carbono 316L evita a corrosão intergranular após a soldagem, sendo amplamente utilizada em linhas de dosagem de produtos químicos em geral, efluentes e solventes orgânicos levemente corrosivos. É a opção anticorrosiva básica para ambientes químicos de nível médio.

Válvula de esfera duplex em aço inoxidável 1.2 2205

Válvula de esfera em aço duplex UNS S32205, válvula de esfera bifásica em aço inoxidável. Equilibra alta resistência mecânica e excelente resistência à corrosão por cloretos, resistindo eficazmente a salmouras, água salobra, água do mar e soluções moderadamente ácidas-alcalinas. Supera o aço inoxidável 316 em desempenho anti-pitting e anti-trincas por tensão, sendo a escolha padrão para dessalinização e plantas químicas costeiras.

Válvula de esfera em aço inoxidável super duplex 1.3 2507

Sinônimo: Válvula de esfera super duplex UNS S32750. Possui maior teor de cromo, molibdênio e nitrogênio do que o aço duplex 2205, sendo adequada para salmouras concentradas, água do mar em alta temperatura e efluentes químicos altamente poluídos. É utilizada em engenharia marítima offshore e tubulações de processos com alta concentração de sal.

1.4 Válvulas de esfera em liga de alto teor de níquel (superligas)

• Válvula de esfera Hastelloy C276Resiste a ácidos oxidantes fortes, gás cloro, hipoclorito e misturas químicas corrosivas, sendo ideal para as indústrias de pesticidas, cloro-álcalis e química fina.
• Válvula de esfera em Inconel 625Excelente resistência a meios corrosivos de alta temperatura e à fadiga térmica, aplicado em tubulações de exportação de reatores químicos de alta temperatura.
• Válvula de esfera Monel 400Resistência superior ao ácido fluorídrico, soluções alcalinas e água do mar, o material exclusivo para sistemas de processamento de ácido fluorídrico.

Válvulas de esfera revestidas de 1,5 polegadas resistentes à corrosão (alternativa econômica)

Para meios altamente corrosivos, como ácido clorídrico concentrado, ácido fluorídrico e oxidantes fortes, os materiais de liga metálica são muito caros. As válvulas de esfera revestidas utilizam uma carcaça externa de aço carbono ou aço fundido com revestimento interno completo como camada anticorrosiva.

• Válvula de esfera revestida com PTFE (válvula de esfera revestida com Teflon)
• Válvula de esfera revestida com PFA, válvula de esfera revestida com FEP, válvula de esfera revestida com borracha

O revestimento isola completamente o substrato metálico do fluido corrosivo, alcançando total inércia química e reduzindo significativamente o orçamento de aquisição para dutos químicos de grande diâmetro.

2. Correspondência de materiais de acabamento e vedação anticorrosivos

Mesmo com corpos de liga premium, materiais inadequados para as esferas e sedes podem levar a falhas prematuras em ambientes químicos agressivos. Os componentes internos de vedação e acabamento devem ser quimicamente compatíveis com o fluido em escoamento.

• Válvula de esfera com sede revestida em PTFE/RPTFEInércia química universal contra a maioria dos ácidos, álcalis e solventes orgânicos; vedação hermética em temperaturas ambiente e moderadas.
• Válvula de esfera com sede em PEEK resistente à corrosãoCombina resistência química com resistência ao desgaste, sendo adequado para meios corrosivos contendo partículas sólidas e precipitados cristalinos.
• Válvula de esfera de liga metálica com revestimento duro em estelite STLSoldagem de revestimento STL6/STL12 na superfície da esfera e da sede, para vapor corrosivo de alta temperatura, pasta química abrasiva e fluidos inflamáveis ​​perigosos que exigem conformidade com as normas de segurança contra incêndio.
• Núcleo esférico com acabamento em liga metálicaEsfera e haste forjadas no mesmo material do corpo da válvula (Duplex 2205, Hastelloy C276, Monel 400) para eliminar a corrosão galvânica causada pelo contato com metais diferentes.

3. Características de projeto estrutural otimizadas para dutos com produtos químicos corrosivos

3.1 Seleção do Tipo de Furo

• Válvula de esfera de passagem plena resistente à corrosão: Minimiza a perda de pressão, evita o acúmulo de sedimentos e incrustações no interior do canal, ideal para fluidos químicos viscosos, cristalizáveis ​​e com sólidos em suspensão.
• Válvula de esfera anticorrosiva com passagem reduzida/porta restrita: Tamanho compacto para linhas de amostragem de pequeno diâmetro, tubulações de derivação de instrumentos e pontos de dosagem química de baixo fluxo.

3.2 Estrutura de Divisão Corporal

• Válvula de esfera de três peças resistente à corrosão: Fácil de desmontar para inspeção do revestimento interno, substituição da sede e lavagem da tubulação, conveniente para a manutenção regular de equipamentos de processo químico.
• Válvula de esfera de liga metálica integrada em duas peças: estrutura rígida, menos pontos de vazamento para sistemas de reação química de circuito fechado de alta pressão.

3.3 Formulários de Conexão Final

Válvula de esfera flangeada resistente à corrosão por radiofrequência, válvula de esfera de liga BW para solda de topo, válvula de esfera revestida SW para solda de encaixe, válvula de esfera sanitária anticorrosiva Tri-Clamp para aditivos corrosivos de grau farmacêutico e alimentício.

3.4 Configurações auxiliares de segurança para produtos químicos perigosos

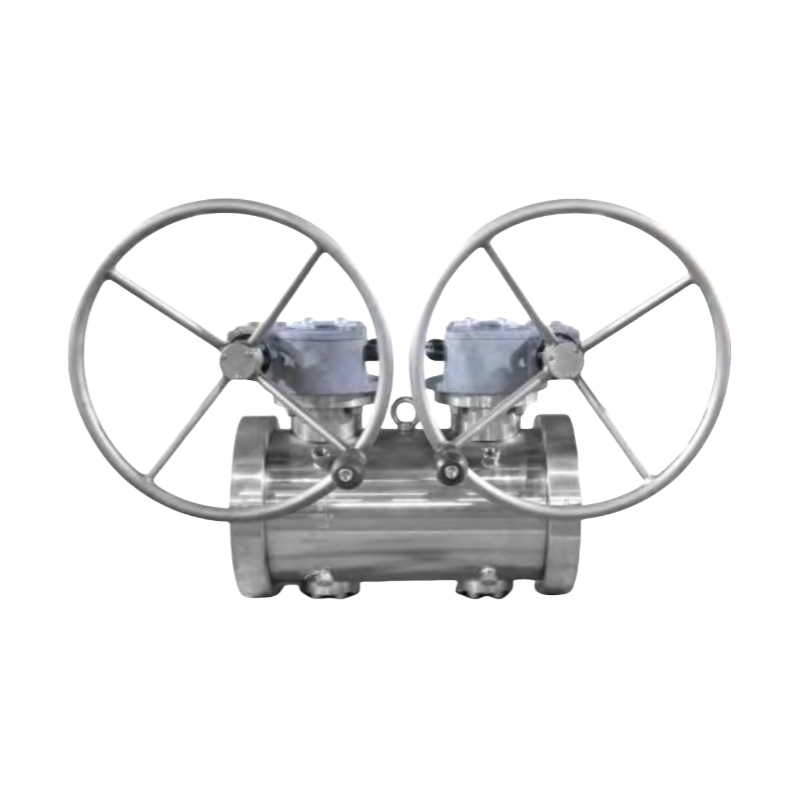

- Estrutura da haste à prova de vazamentos - Dispositivo antiestático para vapores químicos inflamáveis ​​e explosivos - Dispositivo de travamento para evitar operação incorreta - Função de bloqueio duplo e purga (DBB) para isolamento de meios tóxicos - Design à prova de fogo em conformidade com a norma API 607

4. Certificações Essenciais Requeridas para Projetos na Indústria Química

Ao selecionar fornecedores para plantas químicas globais, verifique estes documentos obrigatórios para aprovação em inspeções de terceiros: 1. Relatório de Teste de Material (MTR) com rastreabilidade do número de lote para ligas e superligas; 2. Certificação API 6D para linhas de transmissão de alta potência para os setores petroquímico e químico; 3. Certificação CE do módulo PED para desembaraço aduaneiro de importação para o mercado da UE; 4. Certificado de teste de resistência ao fogo API 607; 5. Relatório de ensaio não destrutivo (END) para peças fundidas e forjadas de válvulas de liga.

5. Erros comuns e dispendiosos de fornecimento a evitar

1. Especificar válvula de esfera em aço inoxidável SS304 para água do mar e meios ricos em cloreto, que resultam em corrosão por pite rápida.
2. Utilize sedes de PTFE comuns para produtos químicos oxidantes fortes em altas temperaturas, pois isso causa decomposição do revestimento e vazamento do fluido.
3. A seleção de materiais diferentes para a esfera e a haste da válvula, no caso de metais distintos, pode desencadear corrosão galvânica dentro da cavidade da válvula.
4. Opte por um projeto com diâmetro interno reduzido para fluidos químicos propensos à cristalização, que podem levar ao bloqueio da tubulação e à sobrepressão do sistema.
5. Omitir certificados de materiais MTR e documentos de segurança contra incêndio, resultando em falha na aceitação do projeto e no desembaraço aduaneiro de exportação.

Conclusão

A seleção de válvulas de esfera resistentes à corrosão para ambientes químicos agressivos depende da classificação precisa dos materiais: aço inoxidável 316L para corrosão moderada, aço duplex 2205/2507 para serviços em ambientes com cloretos e água do mar, superligas Hastelloy, Inconel e Monel para meios corrosivos ultrarresistentes, além de válvulas de esfera revestidas com PTFE/PFA como uma alternativa econômica de grande calibre. Combinadas com componentes internos anticorrosivos adequados, materiais de vedação compatíveis com produtos químicos, estrutura anti-entupimento de passagem plena e certificações completas do setor, essas especificações podem maximizar a vida útil da válvula e eliminar paradas não planejadas em sistemas de processos químicos agressivos.

A GEKO Valve fabrica uma linha completa de válvulas de esfera resistentes à corrosão, incluindo versões em aço duplex, superliga e revestidas com PTFE, com diâmetro interno, configuração de vedação, conjunto de atuador e acessórios de segurança personalizáveis ​​para atender clientes industriais dos setores químico, de dessalinização, marítimo offshore, de tratamento de águas residuais e farmacêutico em todo o mundo.
