Válvulas de plugue com revestimento de manga (ferrule) versus válvulas de plugue com vedação a óleo lubrificada: principais diferenças estruturais

Ao selecionar produtos industriais válvulas de plugue Para tubulações de processo, duas das opções mais comuns de estrutura de vedação são: válvula de plugue revestida com manga (ferrule) e o válvula de vedação de óleo / válvula de plugue lubrificadaEmbora ambos ofereçam isolamento liga-desliga de um quarto de volta, seus princípios de vedação, fluxos de trabalho de manutenção, compatibilidade com mídias e características de vida útil diferem drasticamente. Compreender se o seu projeto requer Manga de PTFE ou Componentes de vedação em PTFE A vedação metal-metal com injeção de graxa é essencial para evitar contaminação, reparos frequentes e paradas inesperadas em sistemas químicos, de petróleo e gás, refinarias e tratamento de água.

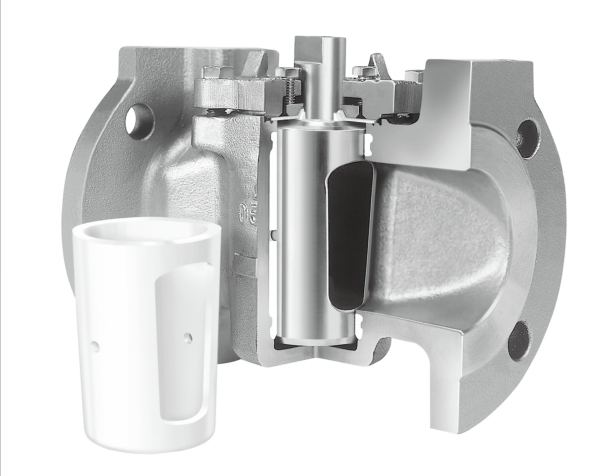

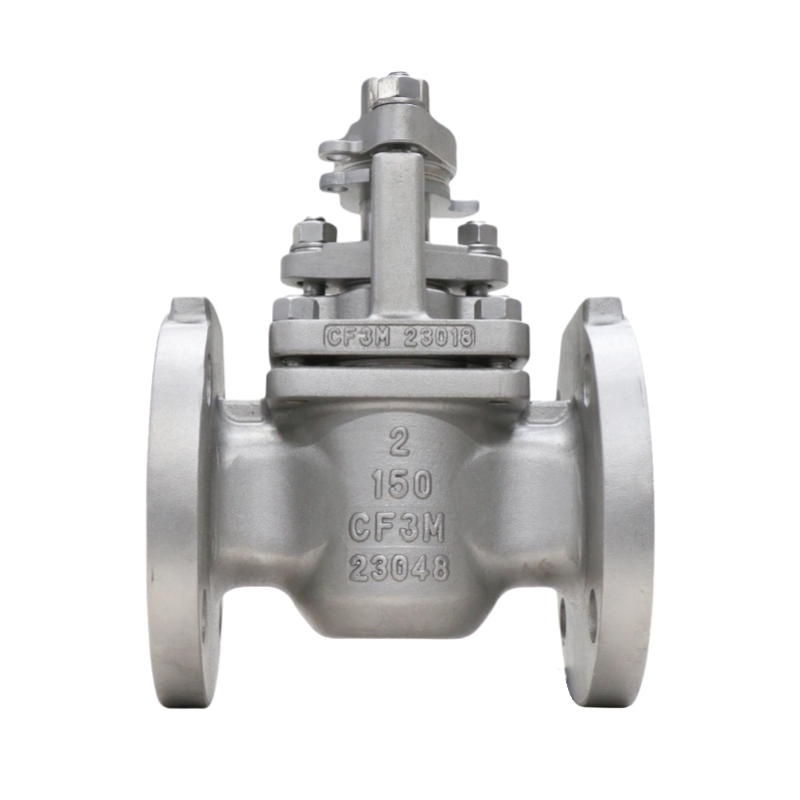

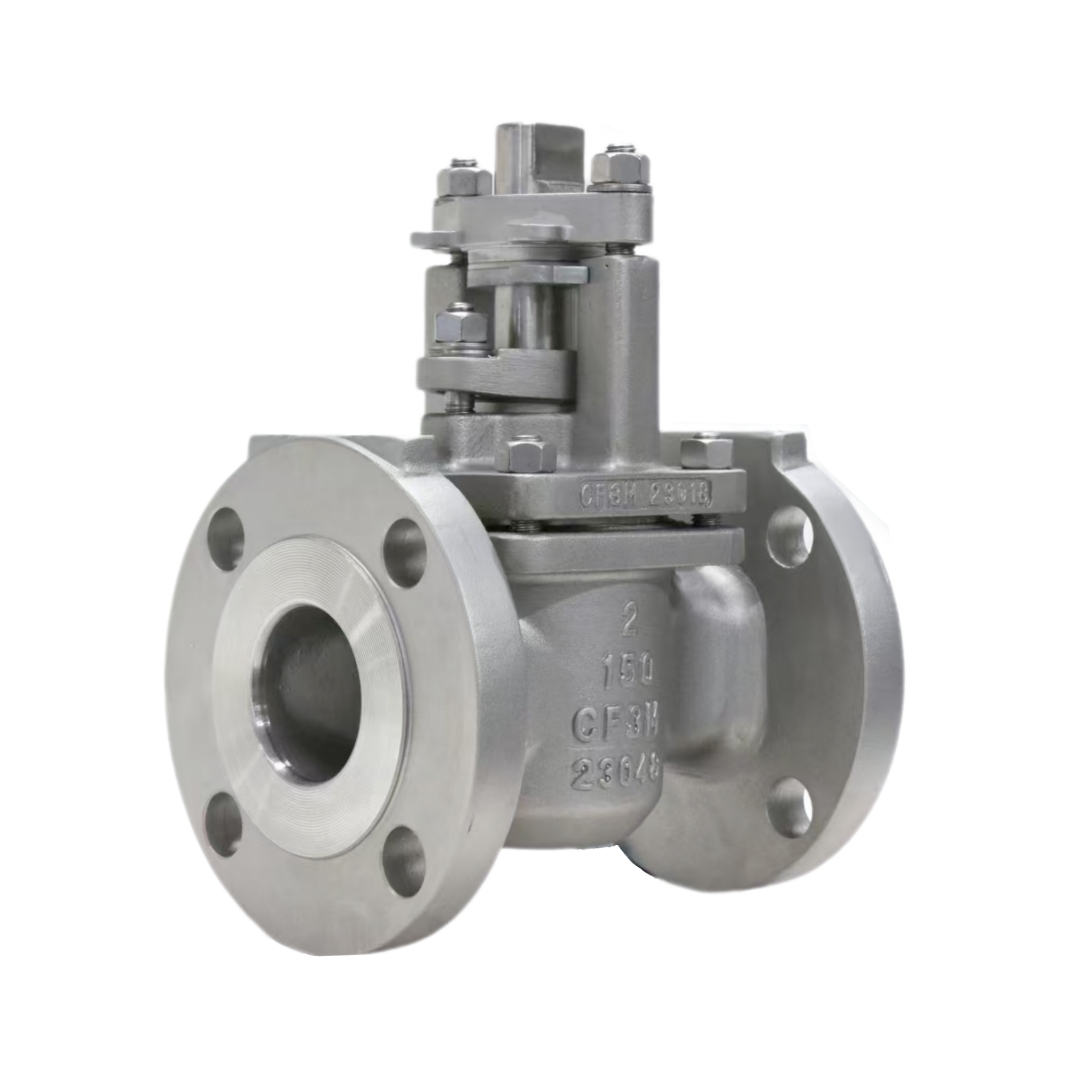

O que é uma válvula de obturador com revestimento de manga (ferrule)?

O válvula de plugue revestida com manga — também conhecida como válvula de plugue tipo virola, não lubrificada ou com camisa — depende de um revestimento substituível que se encaixa firmemente dentro da cavidade do corpo da válvula. Na maioria dos modelos para serviço pesado em ambientes corrosivos, esse revestimento crítico é fabricado em material sólido. Manga de PTFE ou reforçado Componentes de vedação em PTFEO plugue cônico gira diretamente contra a superfície interna da manga de PTFE, e uma ligeira deformação elástica da manga cria uma vedação hermética entre o plugue e o corpo, sem nenhum contato metal-metal na interface de vedação.

Não é necessário o uso de graxa, selante ou lubrificante injetado durante a operação de rotina. A baixa fricção inerente ao PTFE proporciona uma operação suave de um quarto de volta. Essa característica autolubrificante torna o Válvula de plugue com revestimento de PTFE Ideal para processos em que a graxa selante contaminaria o fluido de trabalho, como em tubulações de produtos químicos finos, farmacêuticos, alimentícios e de água ultrapura.

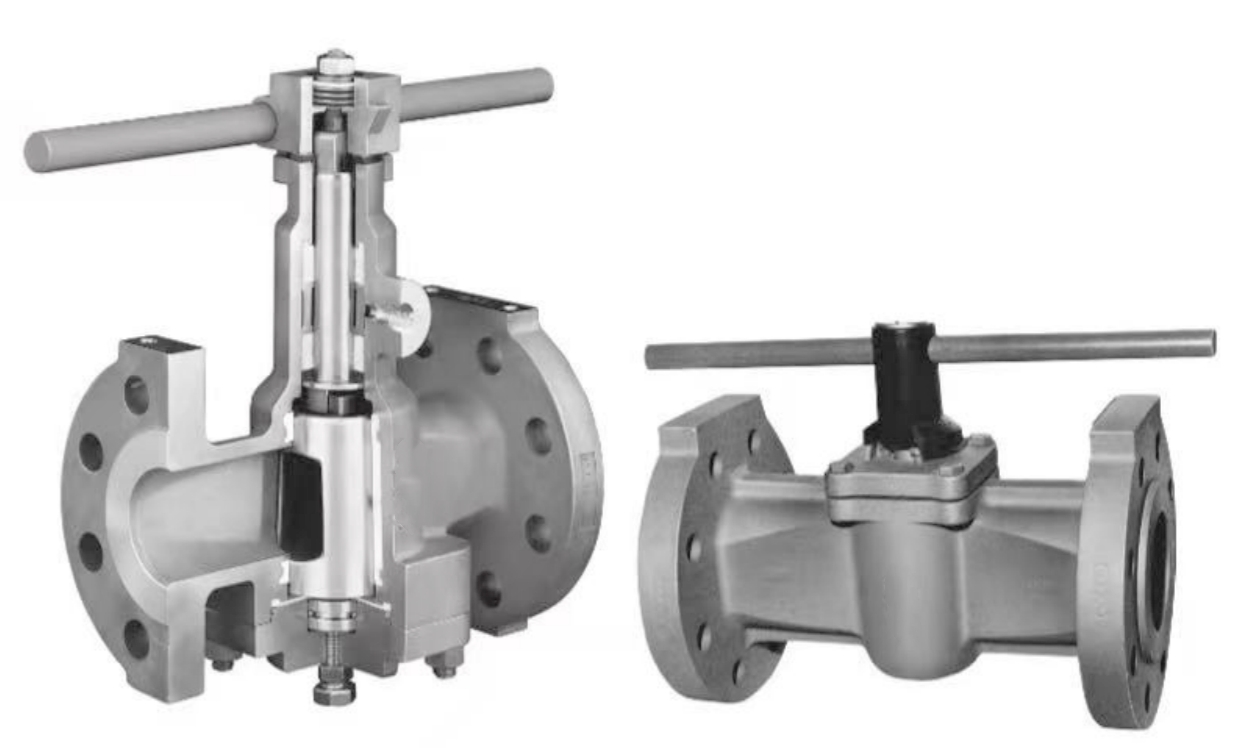

O que é uma válvula de vedação de óleo/válvula de plugue lubrificada?

Um válvula de vedação de óleo ou válvula de plugue lubrificada Utiliza contato metal-metal entre o plugue cônico e a sede do corpo. Seu sistema de vedação e redução de atrito depende da injeção periódica de graxa de vedação especializada através de portas de injeção de graxa usinadas na tampa da válvula. O lubrificante injetado forma uma fina película de vedação de óleo sobre as superfícies de contato metálicas, reduzindo o torque de operação e preenchendo folgas microscópicas para obter uma vedação hermética. Ao contrário da variante com revestimento de camisa, não há [informação faltante]. Componentes de vedação em PTFE Para criar a vedação primária, a manutenção deve incluir a reposição regular do selante para manter o desempenho da vedação; a lubrificação inadequada levará a desgaste, arranhões na sede e vazamentos em linhas de gás ou hidrocarbonetos de alta pressão.

Comparação estrutural do núcleo: válvulas com revestimento de manga (ferrule) versus válvulas de plugue com vedação a óleo lubrificada

• Componentes de vedação: Revestimento da manga (virola): SubstituívelManga de PTFE, revestimento de PTFE reforçado ou outro polímeroComponentes de vedação em PTFEVedação a óleo lubrificada: Vedação metal-metal, dependente da película lubrificante, sem vedação primária de PTFE.
• Requisitos de lubrificação:Revestido com manga: Não lubrificado, autolubrificante devido às propriedades do material PTFE. Retentor de óleo lubrificado: Necessita de injeção periódica de graxa de vedação.
• Risco de contaminação da mídia:Revestimento interno: Risco zero de contaminação por graxa. Retentor de óleo lubrificado: Potencial para o lubrificante injetado entrar no fluido do processo.
• Foco na manutenção:Com forro na manga: Inspecione e substitua as peças desgastadas.Manga de PTFE Em conformidade com o cronograma. Retentor de óleo lubrificado: Injeção regular de graxa, inspeção e retificação da sede metálica.
• Correspondência de serviço típica:Forro de manga (virola) comComponentes de vedação em PTFEProdutos químicos corrosivos, meios limpos, lamas, fluxos sensíveis à contaminação. Selo de óleo lubrificado: Gasodutos de alta pressão, transferência de petróleo bruto, isolamento de hidrocarbonetos em refinarias.

Limitações comuns de cada projeto de válvula de plugue

O Válvula de plugue revestida com manga de PTFE possui limites de temperatura definidos pelo desempenho do PTFE. Em temperaturas extremamente altas, oManga de PTFE podem sofrer deformação plástica ou degradação, portanto, o serviço com hidrocarbonetos em altas temperaturas geralmente é mais adequado para uma solução de válvula de vedação metálica lubrificada. Enquanto isso, válvulas de plugue com vedação de óleo lubrificado Apresentam desempenho insatisfatório com meios corrosivos, pastas abrasivas ou fluidos de processo limpos, pois a graxa injetada apresenta risco de contaminação e os sólidos podem danificar superfícies de vedação metálicas desprotegidas.

Como escolher entre válvulas de vedação com revestimento de manga (ferrule) e válvulas de vedação com óleo lubrificado

Comece sua seleção respondendo a três perguntas básicas de engenharia. Primeiro: Meu fluido de processo tolera contaminação por graxa? Se a resposta for não, selecione uma válvula de plugue revestida com manga equipado com confiávelComponentes de vedação em PTFESegundo: Quais são os níveis máximos de temperatura, pressão e corrosão química de operação? O serviço com hidrocarbonetos em altas temperaturas geralmente favorece estruturas com vedação a óleo lubrificada; produtos químicos corrosivos quase sempre exigem uma estrutura com vedação a óleo lubrificada.Válvula de plugue com virola revestida com manga de PTFETerceiro: Sua equipe de manutenção tem acesso programado para serviços periódicos de injeção de graxa? Onde a manutenção de lubrificação no local é difícil, o design da manga de PTFE sem lubrificação reduz drasticamente a carga de trabalho operacional a longo prazo.

Soluções de válvulas de plugue projetadas sob medida pela GEKO Valve

A GEKO Valve fornece ambos válvulas de plugue revestidas com manga (ferrule) com qualidade premium Manga de PTFE e reforçadoComponentes de vedação em PTFE, ao lado de serviço pesado válvulas de plugue com vedação de óleo lubrificado Fabricado de acordo com as normas industriais API-599. Nossa equipe de engenharia pode ajudá-lo a encontrar a melhor solução de vedação e estrutura para atender aos requisitos específicos de pressão, temperatura, compatibilidade com fluidos e cronograma de manutenção do seu sistema de tubulação.
