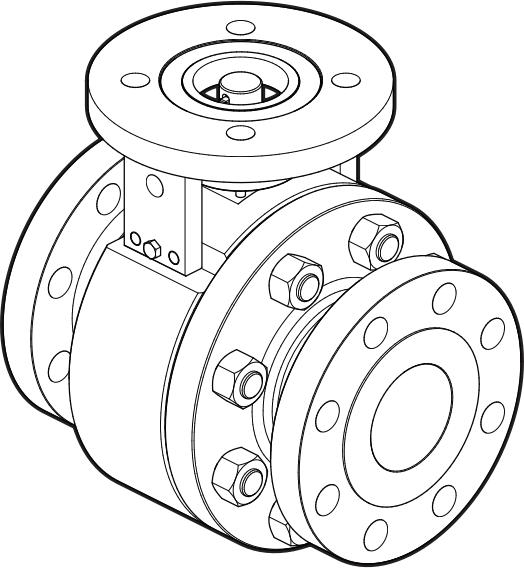

Válvula de esfera para serviço severo

INTRODUÇÃO

A válvula de esfera para serviço severo com sede metálica da Série foi projetada de acordo com as normas ASME B16.34 e ASME. A Série é projetada como uma válvula de esfera flutuante com sedes metálicas. É importante instalar a válvula na tubulação conforme o previsto para obter o desempenho ideal. Em caso de dúvidas,

Entre em contato conosco. info@geko-union.com

A Série pode ser configurada para unidirecional ou

Fluxo bidirecional. A direção preferencial do fluxo e o lado de alta pressão estão indicados na válvula. Deve-se atentar para garantir que a válvula seja instalada de acordo com a direção preferencial do fluxo e o lado de alta pressão designado.

A direção preferencial do fluxo é indicada na placa de identificação ou na válvula.

A válvula de esfera para serviço severo foi projetada para lidar com sólidos em suspensão e as condições abrasivas/erosivas correspondentes associadas a essas aplicações. Dependendo da aplicação específica, a M1 pode ser equipada com porta de purga e/ou

Portas de lavagem para remover partículas da cavidade corporal, prevenir incrustações ou remover o material acumulado. Consulte [inserir referência aqui]

o acabamento do seu produto específico para o assento correspondente

O projeto e a presença dessas portas são cruciais. O ajuste e a manutenção adequados prolongam consideravelmente a vida útil da válvula nesses ambientes agressivos.

Condições especiais para utilização segura

Os seguintes fatores devem ser cuidadosamente considerados para que

Certifique-se de que a válvula seja compatível com a atmosfera em que será utilizada. O projetista do sistema e/ou o usuário final devem abordar formalmente cada válvula de esfera para serviços severos e documentá-la cuidadosamente.

o raciocínio por trás das medidas específicas tomadas para garantir

conformidade contínua durante toda a vida útil da válvula de esfera para serviço severo.

Considerações sobre o material

O titânio não deve ser utilizado em aplicações de mineração do Grupo I e em equipamentos do Grupo II Categoria 1, devido ao potencial de ignição por faíscas causadas por impactos mecânicos. Consulte um especialista.

Para obter detalhes sobre as limitações de material, entre em contato com a fábrica.

Considerações sobre a temperatura

As válvulas de esfera da Série para serviços severos são projetadas de acordo com

com classificações de pressão/temperatura ASME B16.34 e são

Adequado para temperaturas de operação de até 593 °C (1.100 °F),

Dependendo dos materiais de construção. Projetos personalizados estão disponíveis mediante solicitação, e as classificações de pressão e temperatura serão marcadas na etiqueta da válvula. O fluido de serviço deve ser

Considera-se isso ao avaliar as classificações de pressão e temperatura.

O projetista do sistema é responsável por garantir a temperatura máxima, seja dentro do corpo da válvula ou na parte externa.

A temperatura na superfície permanecerá bem abaixo da temperatura de ignição da atmosfera. Dispositivos de proteção adicionais podem ser necessários.

Para garantir uma margem de segurança térmica suficiente, incluindo, entre outros, dispositivos de desligamento térmico e dispositivos de refrigeração.

Para temperaturas de operação acima de 200°C (392°F), a Bray recomenda o isolamento térmico do corpo da válvula.

Considerações sobre eletricidade estática

Quando o meio de processo for um material líquido ou semissólido com resistência superficial superior a 1 GΩ, precauções especiais devem ser tomadas.

Devem ser tomadas medidas para garantir que o processo não gere

descarga eletrostática. Isso pode ser feito garantindo que a vazão do fluido do processo permaneça abaixo de 1 m/s ou fornecendo pontos de descarga suficientes ao longo do percurso do processo para eliminar a descarga eletrostática.

acúmulo eletrostático.

Pode ser necessário um aterramento adequado através do uso de cintas de aterramento ou outros meios.

Considerações sobre corrente elétrica parasita

Quando a válvula de esfera para serviço severo for utilizada próxima a fontes de alta corrente ou radiação magnética, deve-se garantir uma ligação segura ao aterramento para evitar ignição por indução.

correntes ou um aumento de temperatura devido a essas correntes.

Sólidos em suspensão e meios de processo

Deve-se dar especial atenção à filtração do meio de processo caso exista potencial para o processo.

O meio deve conter partículas sólidas. Recomenda-se que o meio de processo seja filtrado para permitir a passagem de partículas com diâmetro não superior a 1,0 mm pelo conjunto da válvula, onde houver

Há uma alta probabilidade de partículas sólidas. Partículas maiores

Os tamanhos podem ser considerados adequados com base na possibilidade.

de partículas dentro do meio de processo e da área

Classificação. A decisão relativa aos níveis e limites de filtração.

Deve ser bem documentado pelo projetista do sistema e/ou pelo usuário final para garantir a conformidade contínua durante todo o ciclo de vida do sistema.

válvula.

USO SEM RISCOS

Este dispositivo saiu da fábrica em perfeitas condições para ser transportado com segurança.

Instalado e operado de forma segura. As notas e advertências contidas neste documento devem ser observadas pelo usuário para que essa condição de segurança seja mantida e a operação do dispositivo seja assegurada sem riscos.

Tome todas as precauções necessárias para evitar danos à válvula.

Devido ao manuseio brusco, impacto ou armazenamento inadequado. Não utilize compostos abrasivos para limpar a válvula, nem raspe as superfícies metálicas com quaisquer objetos.

Os sistemas de controle nos quais a válvula está instalada devem ter

Medidas de segurança adequadas — para evitar ferimentos ao pessoal ou danos ao equipamento — caso ocorra falha nos componentes do sistema.

Os limites superiores de pressão e temperatura permitidos

(dependendo dos materiais de construção das válvulas) deve ser

observado. Esses limites são mostrados na etiqueta de identificação da válvula.

A válvula não deve ser acionada até que as seguintes condições sejam observadas:

Declaração sobre as Diretivas da UE

> Manual IOM (fornecido com o produto).
