Como selecionar as válvulas de esfera atuadas ideais para automação

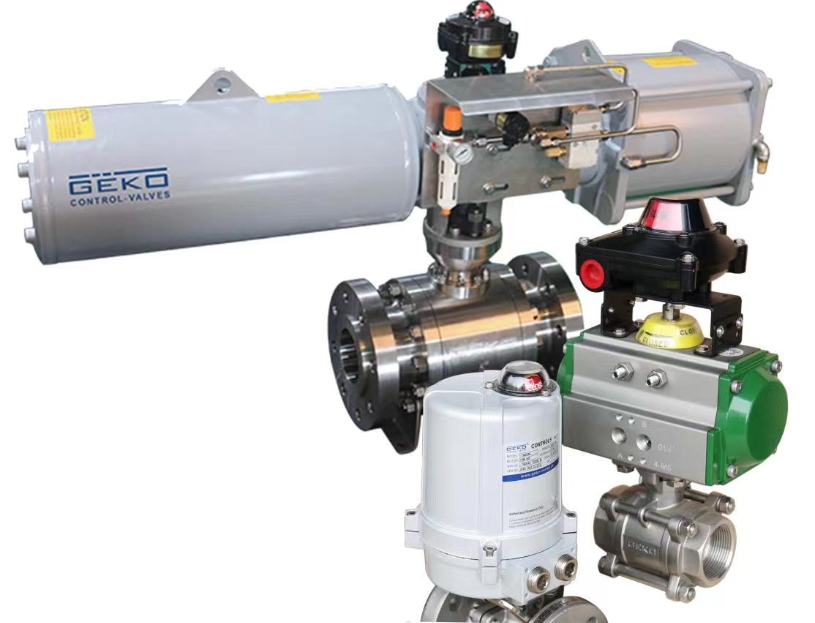

Válvulas de esfera acionadas – também amplamente conhecido como válvula de esfera pneumática e válvula de esfera elétrica Conjuntos – proporcionam controle automatizado de fluxo liga/desliga ou modulação para tubulações industriais modernas, eliminando a operação manual e suportando a integração remota com SCADA, PLC e DCS. Escolher a válvula de esfera automatizada certa exige mais do que simplesmente combinar um corpo de válvula de esfera com qualquer atuador; os engenheiros devem avaliar a construção da válvula, os requisitos de torque, o tipo de atuador, os sinais de comunicação, as classificações para áreas classificadas e a vida útil. Seja qual for o uso do seu projeto válvula de esfera flutuante, válvula de esfera montada em munhão, válvula de esfera de passagem plena ou válvula de esfera de porta reduzida Em projetos, a montagem correta equilibra confiabilidade, segurança e tempo de atividade a longo prazo. A GEKO Valve fornece válvulas pré-testadas. válvula de esfera acionada pneumaticamente e válvula de esfera motorizada Pacotes projetados para sistemas de automação de processos químicos, de energia, tratamento de água, petróleo e gás.

1. Defina primeiro os requisitos essenciais de processo e automação.

Comece por esclarecer a função da válvula: simples isolamento liga/desliga ou controle modulante contínuo. Documente o fluido, a pressão de operação, a temperatura, a viscosidade do fluido e a compatibilidade química. Esses parâmetros determinam diretamente os requisitos. torque do atuador da válvula de esfera, seleção de materiais e tipo de vedação. Para meios erosivos, de alta temperatura ou ácidos, um válvula de esfera com sede metálica Muitas vezes é necessário, enquanto as variantes com assento macio são adequadas para serviços limpos e de baixa temperatura. Confirme também a frequência do ciclo: a produção intermitente em lotes exige uma durabilidade do atuador diferente da automação contínua de alto ciclo. Ao adquirir produtos, os compradores podem encontrar termos alternativos do setor, incluindo válvula de esfera operada pneumaticamente e válvula de esfera com acionamento elétrico – Estas se referem às mesmas categorias principais de válvulas de esfera automatizadas.

Como evitar a seleção incorretaRegistre a pressão diferencial máxima no momento do desligamento, pois essa é a principal entrada para o cálculo da pressão de ruptura. torque do atuador da válvula de esferaNão confie apenas no tamanho nominal da válvula para especificar a sua. válvula de esfera pneumática ou válvula de esfera elétrica.

2. Selecione o estilo de corpo e a configuração de furo corretos para a válvula de esfera.

O projeto básico da válvula de esfera define o torque, a capacidade de vazão e a queda de pressão de referência. válvula de esfera de passagem plena minimiza queda de pressão em válvula de esfera industrial e permite a limpeza de dutos com pigs, ideal para linhas de transferência. válvula de esfera de porta reduzida É compacto e econômico quando uma perda de pressão moderada é aceitável. válvula de esfera flutuante Funciona bem para tamanhos menores e classes de pressão mais baixas, enquanto que para serviço pesado válvula de esfera montada em munhão Suporta aplicações de alto NPS, alta pressão e alto torque, tais como: válvula de esfera para tubulação automação, geralmente construída como válvula de esfera operada pneumaticamente ou válvula de esfera motorizada pacotes.

Como evitar a seleção incorretaAjuste o diâmetro do furo ao Cv necessário através de um processo adequado. Cálculo do Cv da válvula de esfera em vez de usar o tamanho do tubo como padrão, especialmente para modulação válvula de esfera com acionamento elétrico pacotes de controle.

3. Selecione o tipo de atuador: Válvula de esfera pneumática ou válvula de esfera elétrica

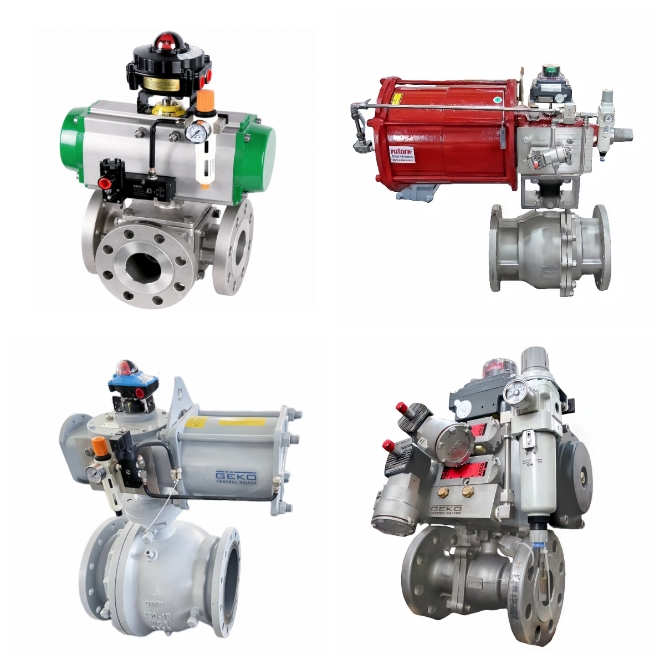

Válvula de esfera pneumática (também rotulado) válvula de esfera acionada pneumaticamente / válvula de esfera operada pneumaticamenteOs atuadores pneumáticos são amplamente preferidos para aplicações de alta velocidade de acionamento, alto torque e ambientes à prova de explosão; eles utilizam ar comprimido e são comuns em plantas químicas e refinarias. As variantes pneumáticas com retorno por mola oferecem ação de segurança do tipo "falha aberta" ou "falha fechada".

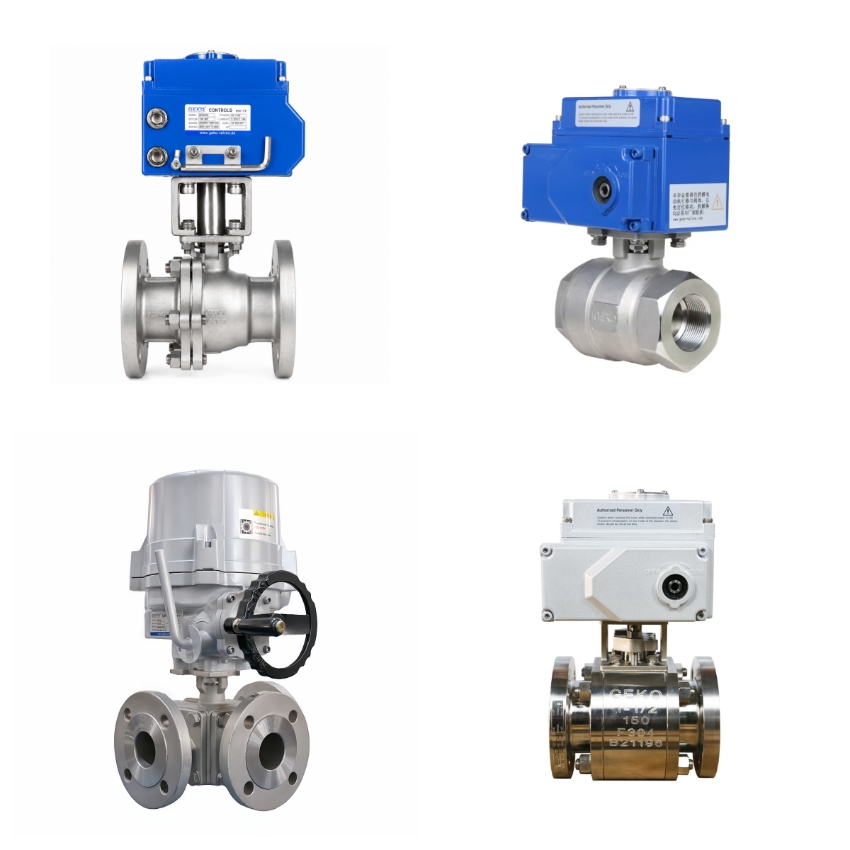

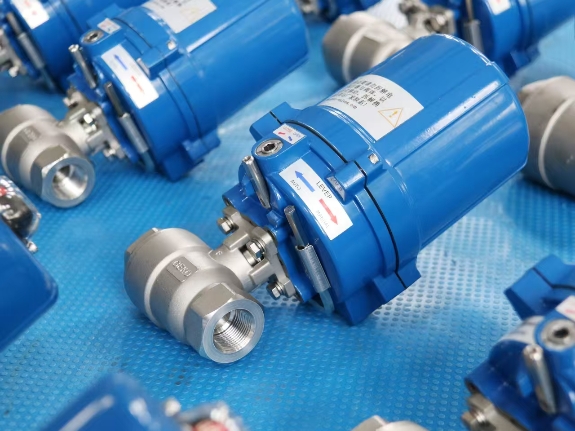

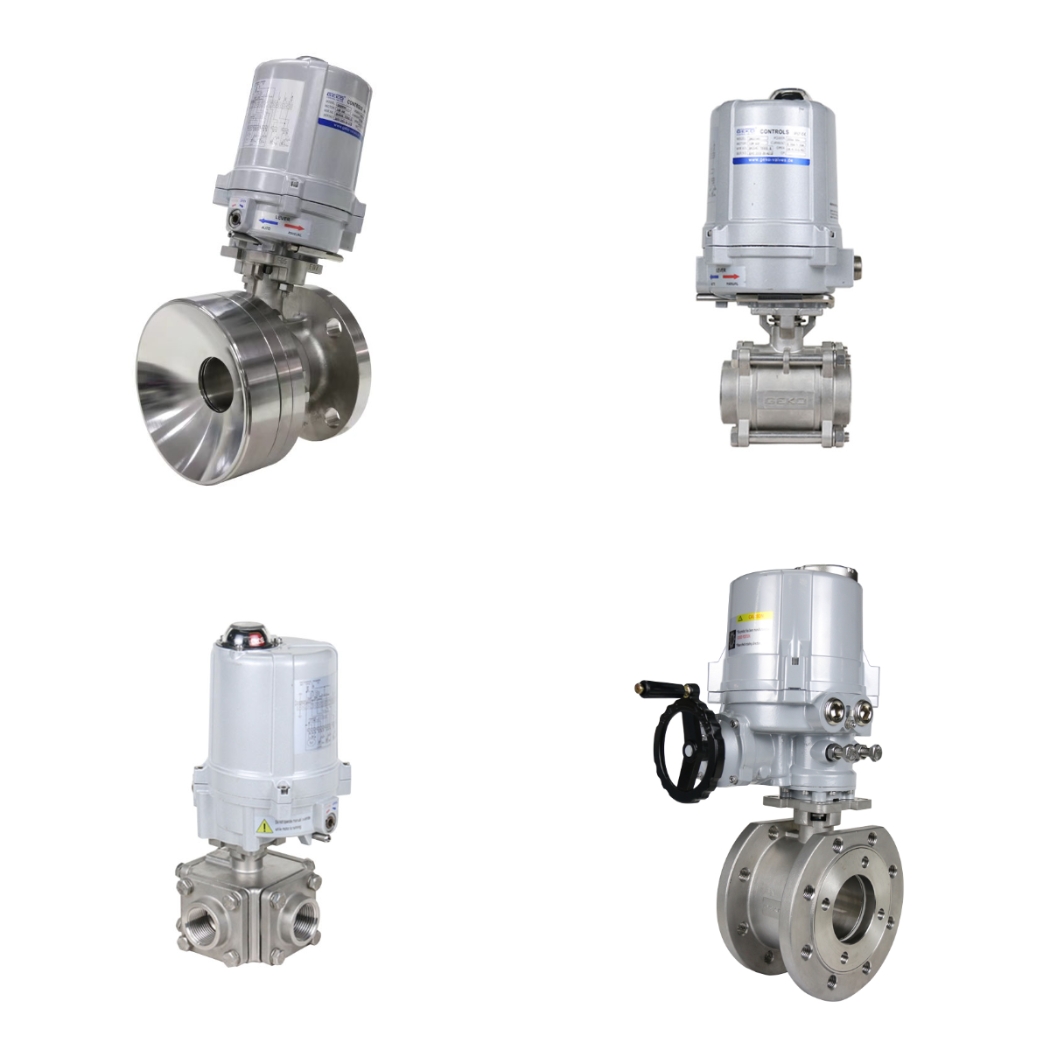

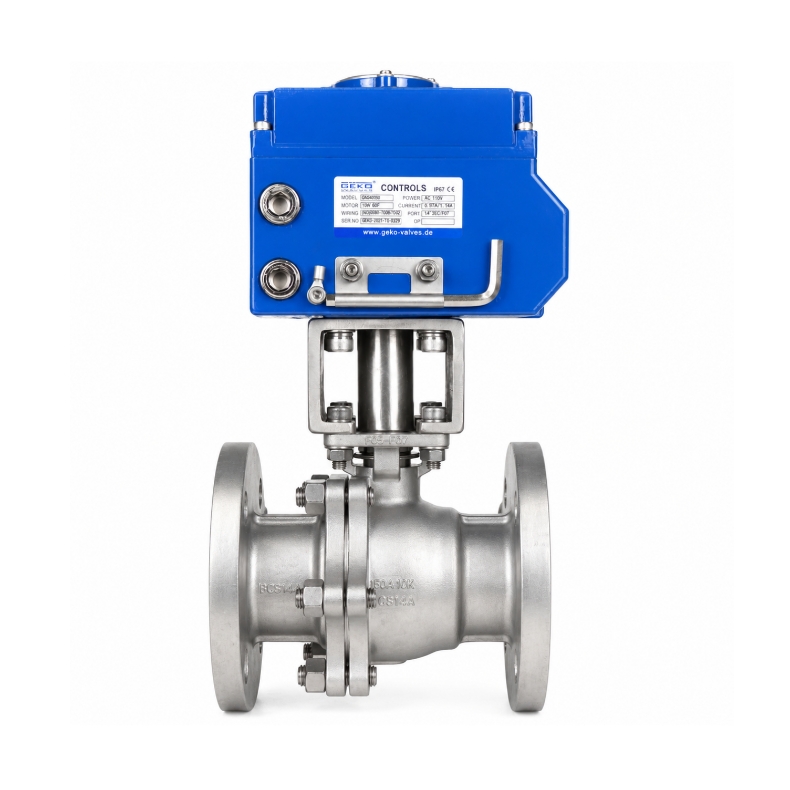

Válvula de esfera elétrica, também chamado válvula de esfera motorizada ou válvula de esfera com acionamento elétricoÉ adequado para locais sem fornecimento confiável de ar comprimido, oferece posicionamento preciso para serviços modulados e integra-se facilmente com protocolos de automação digital de 4–20mA, Modbus ou outros.

Como evitar a seleção incorretaConfirme a disponibilidade de energia elétrica ou a qualidade do ar comprimido e defina a ação de segurança logo no início da folha de dados. Nunca subdimensione o atuador para torque de desengate na pressão diferencial máxima de operação, seja para o atuador principal ou para o atuador secundário. válvula de esfera operada pneumaticamente ou válvula de esfera motorizada.

4. Verificar a correspondência de torque e a margem de segurança.

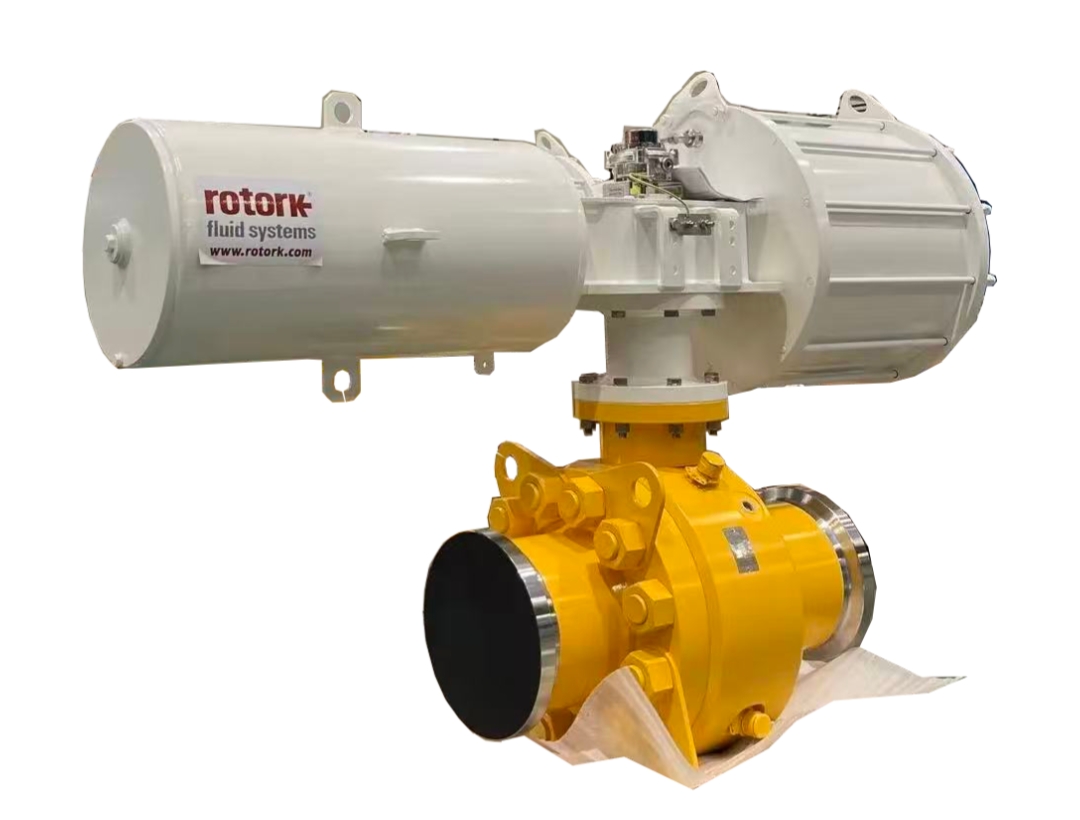

A incompatibilidade de torque é um dos principais pontos de falha em conjuntos automatizados. O torque de saída do atuador deve exceder o torque de desacoplamento da válvula com uma margem de segurança adequada, considerando fluidos frios, fluidos viscosos, atrito da sede e desgaste cíclico. válvula de esfera montada em munhão e grande válvula de esfera para tubulação exigem um torque significativamente maior do que os pequenos válvula de esfera flutuante unidades, sejam elas configuradas como válvula de esfera pneumática ou válvula de esfera elétricaSempre consulte as curvas de torque do fabricante na pressão diferencial de projeto, e não apenas em condições estáticas nominais.

Como evitar a seleção incorreta: Usar calculado torque do atuador da válvula de esfera valores mais uma margem de segurança de 25% a 50% para serviços desafiadores e teste de AVC durante o FAT para o seu válvula de esfera acionada pneumaticamente ou válvula de esfera com acionamento elétrico.

5. Especifique a vedação, o material e as classificações para áreas classificadas como perigosas.

A seleção da sede impacta a confiabilidade da automação e o desempenho de vedação. Sedes macias (PTFE, RTFE) proporcionam vedação hermética para meios limpos, enquanto uma válvula de esfera com sede metálica Suporta altas temperaturas, pastas abrasivas e requisitos de segurança contra incêndio. Confirme se os materiais do corpo, da esfera e da haste são compatíveis com o fluido do processo para evitar corrosão. Para ambientes explosivos, especifique a certificação ATEX, IECEx ou CSA para áreas classificadas como perigosas para atuadores, solenoides e posicionadores. válvula de esfera operada pneumaticamente e válvula de esfera motorizada montagens.

Como evitar a seleção incorretaAo selecionar, verifique as tabelas de compatibilidade de materiais e os requisitos de emissão fugitiva para meios tóxicos ou voláteis. válvula de esfera pneumática ou válvula de esfera elétrica.

6. Defina os acessórios de instrumentos para integração de automação.

Básico válvula de esfera acionada pneumaticamente As montagens podem precisar apenas de interruptores de limite, enquanto o controle modulante em malha fechada requer posicionadores, válvulas solenoides, reguladores de filtro de ar e transmissores de posição. Os interruptores de limite fornecem feedback discreto aos CLPs para confirmar o status aberto/fechado; os posicionadores inteligentes fornecem feedback contínuo de 4–20 mA ou sinal digital para regulação precisa do fluxo. válvula de esfera com acionamento elétrico / válvula de esfera motorizadaInterruptores auxiliares e placas de modulação de sinal são complementos comuns. Esses acessórios devem ser compatíveis com o tipo de atuador, a classificação da área e o protocolo do sistema de controle.

Como evitar a seleção incorretaListe todos os sinais de feedback e controle necessários na solicitação de cotação para garantir a completude. válvula de esfera operada pneumaticamente ou válvula de esfera elétrica O pacote chega pré-montado, calibrado e pronto para ser utilizado.

7. Confirmar o ciclo de vida, os testes e a documentação.

Sistemas automatizados de alta frequência exigem testes de ciclo de vida validados. Solicite relatórios de Teste de Aceitação em Fábrica (TAF), incluindo tempo de curso, verificação de torque, teste de vazamento e resposta de sinal. Fornecedores renomados pré-montam, calibram e testam todo o sistema. válvula de esfera pneumática ou válvula de esfera elétrica Montagem antes do envio, reduzindo problemas de alinhamento no local. Para aplicações críticas. válvula de esfera para tubulação Embalagens, testes com testemunhas e inspeção por terceiros podem ser necessários para válvula de esfera motorizada e válvula de esfera acionada pneumaticamente opções.

Como evitar a seleção incorretaExigir MTRs, certificados de torque e registros de FAT para todos válvula de esfera operada pneumaticamente e válvula de esfera com acionamento elétrico pacotes.

Fluxograma de seleção passo a passo para válvulas de esfera atuadas

1. Defina a função: isolamento liga/desliga ou controle modulante, além do requisito de segurança contra falhas; escolha entre válvula de esfera pneumática ou válvula de esfera elétrica
2. Coletar dados de processo para Cálculo do Cv da válvula de esfera e estimativa de torque
3. Escolha o tipo de válvula: válvula de esfera flutuante ou válvula de esfera montada em munhão; selecione válvula de esfera de passagem plena ou válvula de esfera de porta reduzida
4. Selecione o tipo de assento: assento macio ou válvula de esfera com sede metálica
5. Pacote de atuador Pick: válvula de esfera acionada pneumaticamente / válvula de esfera operada pneumaticamente ou válvula de esfera com acionamento elétrico / válvula de esfera motorizada, dimensionado para o necessário torque do atuador da válvula de esfera
6. Adicione os acessórios: solenóide, posicionador, interruptores de limite, regulador de filtro, conforme necessário.
7. Validar queda de pressão em válvula de esfera industrial, certificação de área e compatibilidade de materiais
8. Especifique FAT, testes de AVC e documentação antes da liberação do pedido.

Como a GEKO Valve oferece suporte a sistemas automatizados de válvulas de esfera

As válvulas GEKO são fornecidas totalmente montadas e testadas. válvula de esfera pneumática e válvula de esfera elétrica Pacotes para automação industrial. Nosso portfólio inclui: válvula de esfera acionada pneumaticamente / válvula de esfera operada pneumaticamente assim como válvula de esfera com acionamento elétrico / válvula de esfera motorizada, construído sobre válvula de esfera flutuante e para serviço pesado válvula de esfera montada em munhão plataformas, disponíveis como válvula de esfera de passagem plena ou válvula de esfera de porta reduzida, com assento macio e robusto válvula de esfera com sede metálica configurações. Nós completamos Cálculo do Cv da válvula de esfera e verificação de torque para corresponder torque do atuador da válvula de esfera à sua pressão diferencial real do processo, incluindo valores críticos. válvula de esfera para tubulação Pacotes de automação. Todos. válvula de esfera operada pneumaticamente e válvula de esfera motorizada O conjunto é testado quanto à resistência a impactos antes do envio, ajudando integradores e equipes de fábrica a reduzir atrasos no comissionamento e controlar falhas indesejadas. queda de pressão em válvula de esfera industrial.

Lista de verificação para a seleção final

• Esclarecer o requisito de controle liga/desliga ou modulação, além da posição de segurança contra falhas; selecionar válvula de esfera pneumática ou válvula de esfera elétrica
• Correr Cálculo do Cv da válvula de esfera e confirme queda de pressão em válvula de esfera industrial
• Selecione válvula de esfera flutuante ou válvula de esfera montada em munhão; especificar válvula de esfera de passagem plena ou válvula de esfera de porta reduzida
• Escolha um assento macio ou válvula de esfera com sede metálica com base no meio filtrante, na temperatura e nos limites de vazamento.
• Atuador de tamanho com validação torque do atuador da válvula de esfera e margem de segurança adequada para válvula de esfera acionada pneumaticamente ou válvula de esfera com acionamento elétrico
• Adicione os posicionadores, solenoides ou chaves fim de curso necessários para a automação PLC/SCADA em válvula de esfera operada pneumaticamente ou válvula de esfera motorizada
• Confirme a certificação de área classificada e o teste de aceitação em fábrica (FAT) para áreas críticas. válvula de esfera para tubulação conjuntos

Devidamente especificado válvula de esfera pneumática e válvula de esfera elétrica Os conjuntos proporcionam um controle de fluxo automatizado estável e repetível, reduzem a intervenção manual e suportam uma operação mais segura e eficiente da planta de processo.
