Válvulas de esfera flutuantes versus válvulas de esfera com montagem em munhão: como escolher a válvula de esfera certa para o seu sistema.

Ao especificar válvulas de esfera para sistemas de tubulação industrial, uma das decisões de engenharia mais críticas é a escolha entre válvulas de esfera flutuantes e válvulas de esfera com suporte em munhão. Embora ambas pertençam à família de válvulas de esfera de um quarto de volta e ofereçam vedação hermética, seus mecanismos de suporte da esfera criam diferenças significativas em termos de capacidade de pressão, faixa de tamanhos, torque de operação, vida útil e custo total do projeto. A GEKO Valve fabrica ambos os modelos para as indústrias de petróleo e gás, petroquímica, energia, tratamento de água e processos industriais. Compreender seus princípios de funcionamento, vantagens e desvantagens ajuda os engenheiros a evitar falhas por especificação incorreta e a reduzir os custos de manutenção a longo prazo.

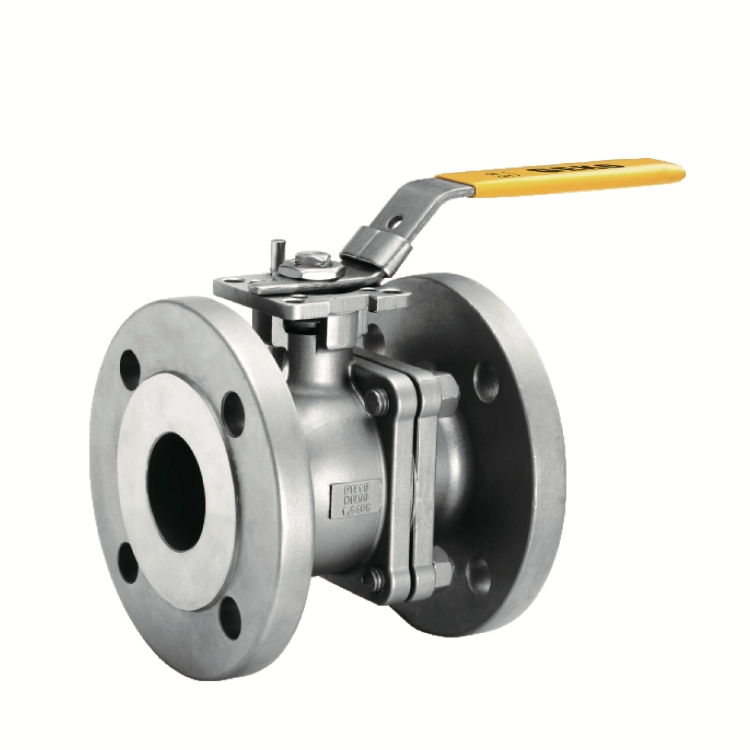

O que é uma válvula de esfera flutuante?

Em uma válvula de esfera flutuante, a esfera não é travada mecanicamente por baixo. Ela é mantida em posição unicamente pela compressão de dois anéis de vedação. Quando a válvula fecha, a pressão da linha empurra a esfera ligeiramente em direção à sede a jusante, criando uma vedação hermética assistida por pressão.

• - Construção interna simples com menos componentes
• - O desempenho da vedação melhora à medida que a pressão de trabalho aumenta dentro da faixa permitida.
• - Custo-benefício para aplicações industriais de uso geral
• - O torque de operação aumenta significativamente sob alta pressão; alta pressão pode sobrecarregar e danificar assentos macios.

Aplicação típica: Tamanhos pequenos a médios até DN150 (6 polegadas), classes de pressão baixa a média (Classe 150-300). Amplamente utilizado em tubulações de água, processamento químico em geral e processos de média pressão.

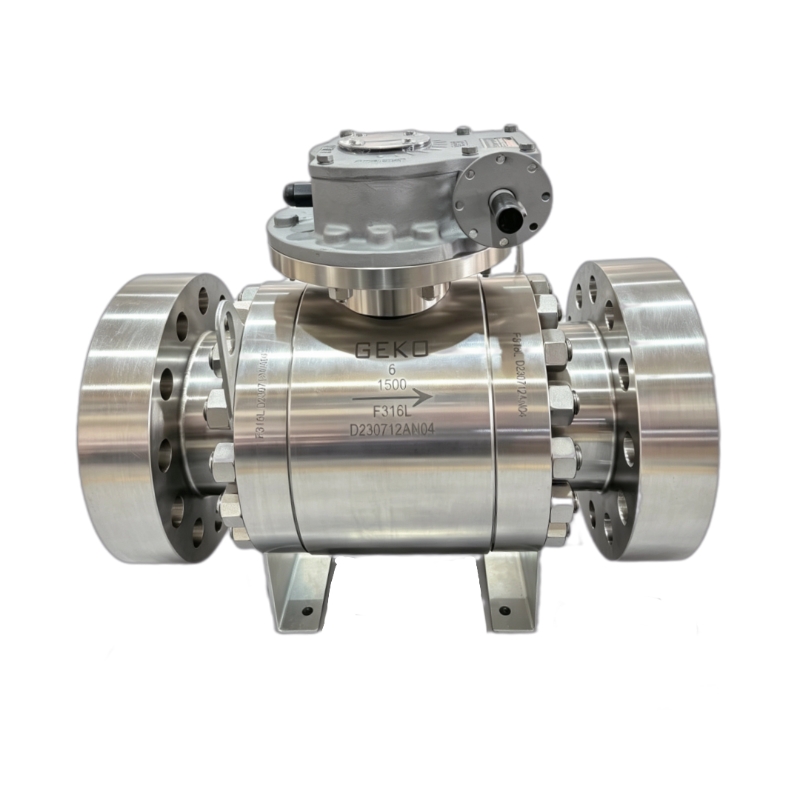

O que é uma válvula de esfera com montagem em munhão?

Uma válvula de esfera com montagem em munhão possui uma esfera fixada por uma haste superior e um eixo de munhão inferior. A esfera não se desloca sob a pressão do fluido. A vedação é obtida por anéis de sede com mola que pressionam a superfície estacionária da esfera, independentemente da pressão da linha.

• - A carga de pressão dos rolamentos de esferas é suportada por meio de eixos de munhão em vez de sedes de válvulas
• - Torque operacional baixo e estável, mesmo sob alta pressão, ideal para acionamento pneumático ou elétrico.
• - Funciona de forma confiável em serviços de grande diâmetro e alta pressão; protege as sedes contra sobrecompressão.
• - Estrutura mais complexa, investimento inicial mais elevado em comparação com o tipo flutuante.

Escopo típico: Oleodutos e gasodutos de grande diâmetro, de alta pressão (Classe 600 e superior), com operação em ciclos frequentes. As principais aplicações incluem oleodutos e gasodutos, unidades de refinaria, sistemas de processo de usinas de energia e serviços críticos de isolamento.

Comparação de núcleos: válvulas de esfera flutuantes versus válvulas de esfera com montagem em munhão

• - Suporte esférico: Flutuante – apoiado apenas pelos assentos; Montado em munhão – apoiado pela haste mais o eixo do munhão inferior.
• - Princípio de vedação: Flutuante – a pressão empurra a esfera contra a sede a jusante; Montado em munhão – as sedes energizadas por mola movem-se em direção à esfera fixa.
• - Dimensões ideais: Flutuante: DN15 a DN150; Montado em munhão: DN50 e acima, até grandes diâmetros de furo.
• - Adaptabilidade à pressão: Flutuante: pressão baixa a média; Montado em munhão: pressão média a alta e extrema
• - Torque de operação: Flutuante: o torque aumenta com a pressão; Montado em munhão: torque baixo e estável

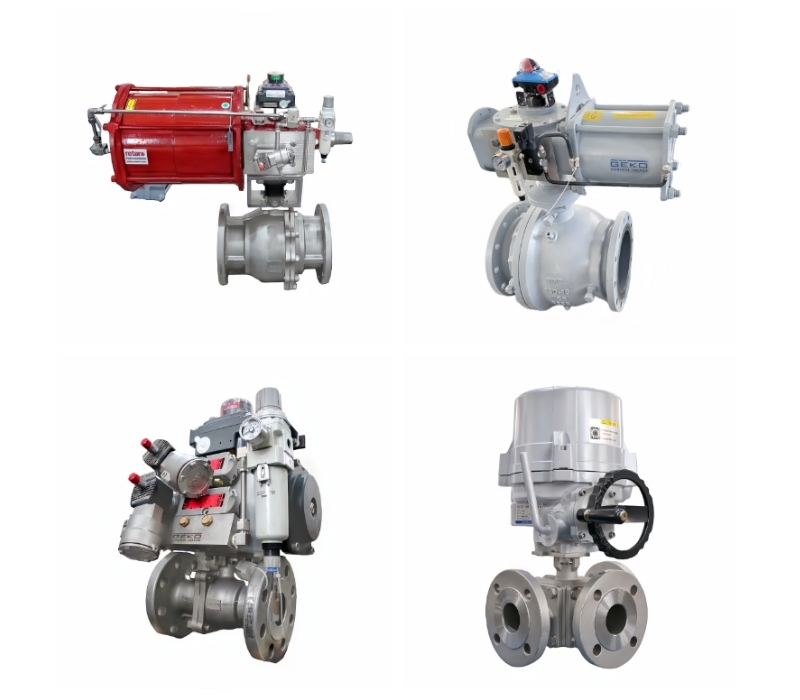

• - Adequação para automação: Flutuante: viável em pressão moderada; Montado em munhão: preferencial para sistemas automatizados de alta pressão
• - Nível de custo: Flutuante: menor custo de aquisição; Montado em munhão: maior custo inicial, menor custo de manutenção ao longo da vida útil

Guia de Seleção: Quando Escolher Válvulas de Esfera Flutuante

Selecione válvulas de esfera flutuantes se o seu projeto corresponder à maioria das condições abaixo:

• - Diâmetro nominal ≤ DN150 (6 polegadas)
• - A pressão de trabalho permanece dentro da classe de pressão baixa a média (Classe 150-300)
• - Meios de processo de uso geral: água, produtos químicos leves, ar comprimido
• - Operação manual ou automatizada sob pressão moderada
• - O projeto enfatiza o custo competitivo dos componentes com requisitos de confiabilidade padrão.

Guia de Seleção: Quando Escolher Válvulas de Esfera com Montagem em Munhão

Especifique válvulas de esfera com montagem em munhão para esses cenários de trabalho exigentes:

• - Tubulações de grande diâmetro ≥ DN200
• - Serviço de alta pressão: Classe 600, Classe 900 e classificações de pressão superiores

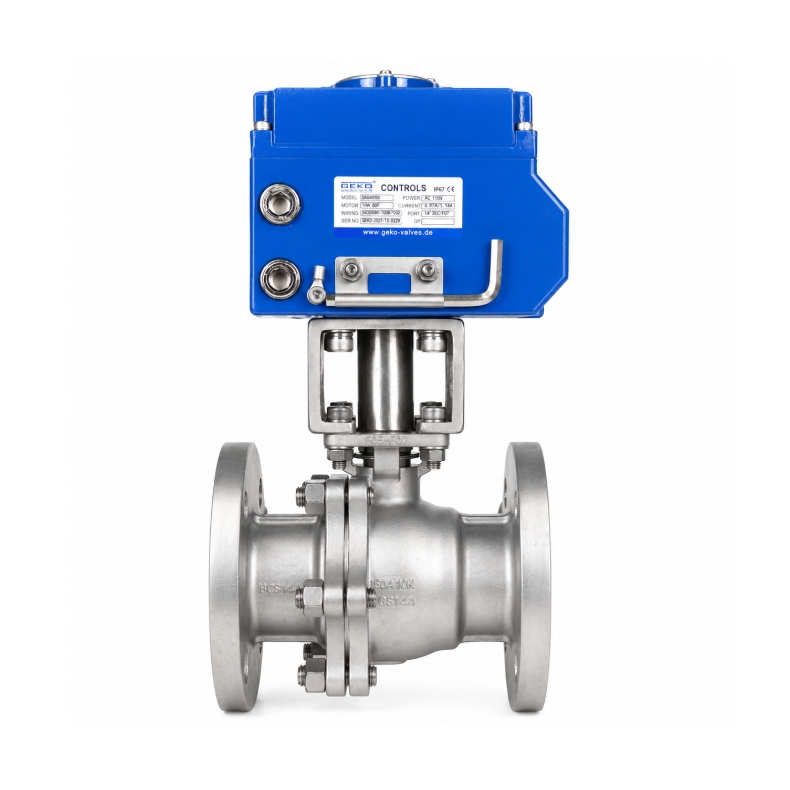

• - Sistemas de controle automático acionados por acionamento pneumático ou elétrico
• - Ciclos frequentes de abertura e fechamento, função crítica de isolamento de segurança
• - Transmissão de petróleo e gás, refinaria, usina de energia e processos químicos de alta intensidade.
• - Onde a alta pressão não deve gerar torque operacional excessivo nem danificar as sedes de vedação.

Armadilhas comuns na seleção que você deve evitar.

Muitas falhas em campo decorrem da incompatibilidade entre a estrutura da válvula de esfera e as condições reais de trabalho. Uma válvula de esfera flutuante usada em serviços de alta pressão e grande diâmetro produzirá torque excessivo, causando esmagamento da sede e risco de vazamento. Embora as válvulas com eixo fixo possam tecnicamente funcionar em tubulações de pequeno diâmetro e baixa pressão, elas acarretam custos extras desnecessários. Sempre avalie o tamanho, a pressão, os requisitos de acionamento e o fluido antes de definir o tipo de válvula.

Conclusão

Não existe um design universalmente "melhor" entre válvulas de esfera flutuantes e válvulas de esfera com eixo fixo; a escolha correta depende totalmente do tamanho da tubulação, da pressão de operação, do modo de acionamento, das propriedades do fluido e do orçamento do projeto. As válvulas de esfera flutuantes oferecem desempenho simples e econômico para tubulações industriais de pequeno porte e média pressão. As válvulas de esfera com eixo fixo se destacam em sistemas de processo automatizados de grande diâmetro, alta pressão e aplicações críticas, oferecendo torque estável e vida útil prolongada. A GEKO Valve fornece válvulas de esfera flutuantes e com eixo fixo com diversas classes de pressão, materiais de corpo e opções de acionamento para atender aos mais variados requisitos de projetos industriais.
