Como escolher entre válvulas de esfera de passagem plena e passagem reduzida: Guia completo de seleção de válvulas de esfera de passagem plena versus passagem reduzida

Ao especificar válvulas de esfera industriais de um quarto de volta para tubulações de processo, sistemas de transferência de fluidos e circuitos de isolamento de segurança, os engenheiros frequentemente se deparam com uma decisão crucial: válvulas de esfera de passagem plena ou válvulas de esfera de porta reduzidaEssas duas configurações de furo também são amplamente conhecidas nos mercados industriais globais sob outras denominações profissionais: válvula de esfera de passagem plena, válvula de esfera de furo passante, válvula de esfera de furo reto para o tipo de fluxo superdimensionado; válvula de esfera de furo reduzido, válvula de esfera de furo restrito, válvula de esfera de furo estreito, válvula de esfera de orifício limitado para a versão de passagem menor.

O diâmetro interno da esfera determina diretamente a resistência ao fluxo, a perda de carga, o consumo de energia de bombeamento, a eficiência da limpeza da tubulação, o custo do projeto e o desempenho operacional do sistema a longo prazo. A escolha incorreta do diâmetro interno levará a perdas de carga excessivas, comprometimento da capacidade de limpeza com pigs, custos operacionais mais elevados e até mesmo riscos ocultos à segurança em tubulações industriais críticas. Este guia detalhado apresenta definições, sinônimos, diferenças estruturais, vantagens e desvantagens e condições de operação aplicáveis ​​para válvulas de esfera de passagem plena e passagem reduzida, auxiliando os compradores a tomarem decisões de aquisição precisas.

1. Definição e todos os nomes alternativos da válvula de esfera de passagem plena

Nome oficial padrão

Válvula de esfera de passagem plena

Sinônimos industriais comuns e nomes regionais alternativos

• Válvula de esfera de passagem plena (termo mais comum nas normas API, ASME e europeias)
• Válvula de esfera de passagem
• Válvula de esfera de passagem reta
• Válvula de esfera de fluxo total
• Válvula de esfera de mesmo diâmetro

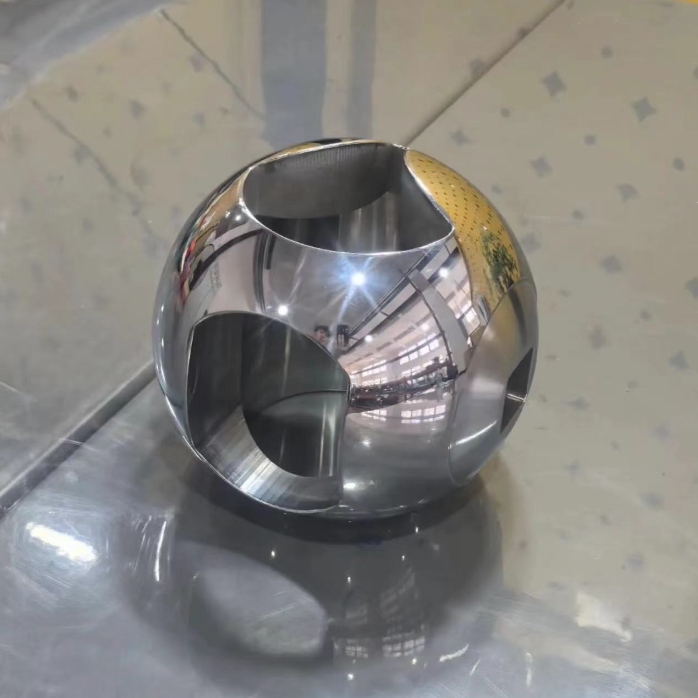

Em uma válvula de esfera de passagem plena, a abertura circular perfurada dentro da esfera flutuante ou montada em munhão corresponde exatamente ao diâmetro interno da tubulação conectada. O canal de fluxo forma uma passagem linear reta e desobstruída, com mínima constrição quando totalmente aberta.

Principais vantagens das válvulas de esfera de passagem plena/diâmetro total

• Queda de pressão quase nula no corpo da válvula, reduzindo significativamente a carga da bomba e o consumo de energia em sistemas de circulação de grande vazão.
• Auxilia na limpeza de dutos com pigs, inspeção interna e limpeza mecânica (essencial para oleodutos e gasodutos de transmissão de petróleo e gás, petróleo bruto, gás natural e combustíveis refinados).
• Adequado para meios viscosos, lamas, águas residuais e fluidos contendo partículas sólidas, sem risco de entupimento.
• Velocidade do fluido irrestrita, ideal para serviços de purga de emergência, drenagem e desligamento rápido.
• Compatível com válvulas de esfera flutuante e com montagem em munhão, para classes de pressão baixa a ultra-alta.

Desvantagens

Componentes esféricos maiores exigem dimensões gerais maiores do corpo da válvula, maior peso, custo de matéria-prima mais elevado e preço de compra inicial mais alto em comparação com componentes de diâmetro reduzido.

Cenários típicos de aplicação

• Oleodutos e gasodutos de longa distância
• Tubulações de processo em refinarias, circuitos de transferência de fluidos petroquímicos
• Sistemas hidráulicos, circulação de água de refrigeração de alto fluxo em usinas de energia
• Oleodutos que requerem limpeza regular com pigs e inspeção interna de corrosão.
• Gasodutos criogênicos para transferência de GNL e nitrogênio líquido

2. Definição e todos os nomes alternativos da válvula de esfera de porta reduzida

Nome oficial padrão

Válvula de esfera de porta reduzida

Sinônimos industriais amplamente aceitos

• Válvula de esfera de diâmetro reduzido (termo padrão global em engenharia)
• Válvula de esfera de passagem restrita
• Válvula de esfera de diâmetro estreito
• Válvula de esfera com orifício limitado
• Válvula de esfera com porta estreita
• Válvula de esfera de passagem parcial

O diâmetro interno de uma válvula de esfera de passagem reduzida é intencionalmente menor que o diâmetro nominal da tubulação (NPS/DN) das conexões da válvula, geralmente um ou dois tamanhos abaixo. Isso cria uma garganta estreita dentro da esfera, o que inevitavelmente gera turbulência e perda de pressão durante a passagem do fluido.

Principais vantagens das válvulas de esfera com portas/diâmetro reduzidos

• Estrutura geral compacta, dimensões reduzidas, peso mais leve e instalação mais fácil em espaços confinados.
• Custo de fabricação reduzido, oferecendo benefícios econômicos notáveis ​​para aquisições de uso geral em grande quantidade.
• Um núcleo esférico menor reduz o torque de operação, exigindo atuadores pneumáticos/elétricos menores e mais baratos para controle automatizado.
• Desempenho de desligamento adequado para tubulações ramificadas convencionais de baixo fluxo e não críticas.

Desvantagens

• Queda de pressão e perda de carga evidentes, aumentando o consumo contínuo de energia das bombas de circulação.
• Não pode passar por inspeção com pigs em dutos, proibido para linhas de transmissão principais que necessitam de limpeza interna.
• Maior risco de obstrução ao manusear líquidos viscosos, lodo e meios com partículas em suspensão.

Cenários típicos de aplicação

• Sistemas de climatização predial, abastecimento de água potável e tubulações auxiliares industriais de pequeno porte.
• Ar comprimido para instrumentação, gás comprimido, linhas de dosagem de produtos químicos de pequeno porte
• Circuitos de bypass secundários, pontos de amostragem e ramificações de isolamento não críticas
• Tratamento de água de baixa pressão e tubulações para serviços gerais em indústria leve.

3. Tabela de comparação lado a lado direta: Válvulas de esfera de passagem plena vs. válvulas de esfera de passagem reduzida

• Diâmetro do furo interno: Porta plena (corresponde ao diâmetro interno do tubo) | Porta reduzida (orifício subdimensionado)
• Nomenclatura AlternativaVálvula de esfera de passagem plena, passagem livre, fluxo total | Válvula de esfera de passagem reduzida, passagem restrita, passagem estreita
• Queda de pressãoPerda de carga mínima e insignificante | Turbulência e perda de pressão perceptíveis
• Compatibilidade com limpeza de porcas de inspeçãoTotalmente compatível com inspeção de dutos | Não compatível com limpeza de dutos com pigs
• Dimensões e peso totaisMaior e mais pesado | Compacto e leve
• Requisitos do atuadorTorque maior, atuador maior | Torque menor, atuador menor
• Custo totalInvestimento inicial mais elevado | Custo-benefício ideal para todos os orçamentos
• Ideal paraLinhas de processo principais, petróleo e gás, criogenia, sistemas de alto fluxo | Ramais auxiliares, HVAC, gases de instrumentação, isolamento geral liga/desliga

4. Regras práticas de seleção para evitar especificações incorretas

1. Escolher Válvula de esfera de passagem plena (porta total) Se a tubulação for um tronco principal, precisar de limpeza com pig, transportar grande fluxo, fluidos viscosos, lama ou meios criogênicos, ou se a economia de energia for uma prioridade máxima.
2. Especificar Válvula de esfera com diâmetro reduzido (porta reduzida) Para ramificações secundárias, tubulações de pequeno diâmetro para instrumentação, desligamento manual ocasional e projetos não críticos com controle de custos.

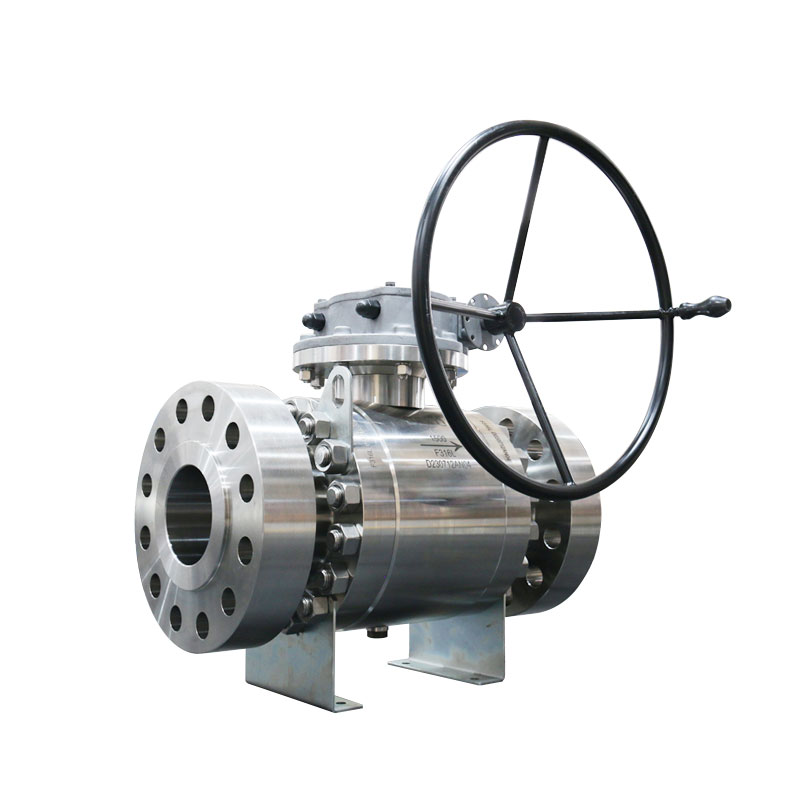

3. Para válvulas de esfera de alta pressão com montagem em munhão, em serviço de petróleo e gás API 6D, a versão de passagem plena é sempre o padrão obrigatório da indústria.

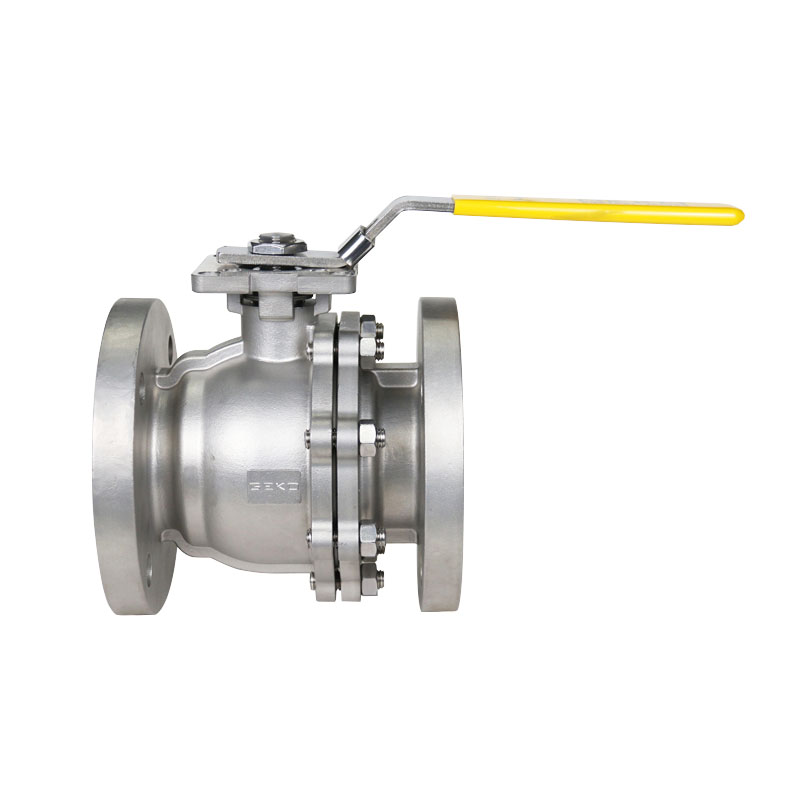

4. As válvulas de esfera flutuantes de pequeno porte, DN15 a DN50, para uso geral, geralmente adotam o projeto de passagem reduzida por padrão, enquanto as válvulas de isolamento de grande diâmetro preferem a construção de passagem plena.

5. Conclusão

A principal diferença entre válvulas de esfera de passagem plena (passagem total, passagem livre, fluxo total) e válvulas de esfera de passagem reduzida (passagem reduzida, passagem restrita, passagem estreita) reside no tamanho da passagem de fluxo interna e no desempenho do sistema resultante. Não existe uma opção universalmente melhor, apenas a configuração mais adequada que leve em consideração a hierarquia da tubulação, a demanda de fluxo, as propriedades do fluido, os requisitos de limpeza com pig e o orçamento do projeto.

A GEKO Valve fornece válvulas de esfera de passagem plena e de passagem reduzida, nos tipos flutuante e com montagem em munhão, com corpos em aço carbono WCB, aço inoxidável SS304/SS316 e aço duplex, sedes macias em PTFE e sedes metálicas com revestimento duro STL, para atender a todas as demandas de configuração de furos industriais para as indústrias de processo globais.
